INSTRUKCJA OBSŁUGI LuxTestMaster Laserliner

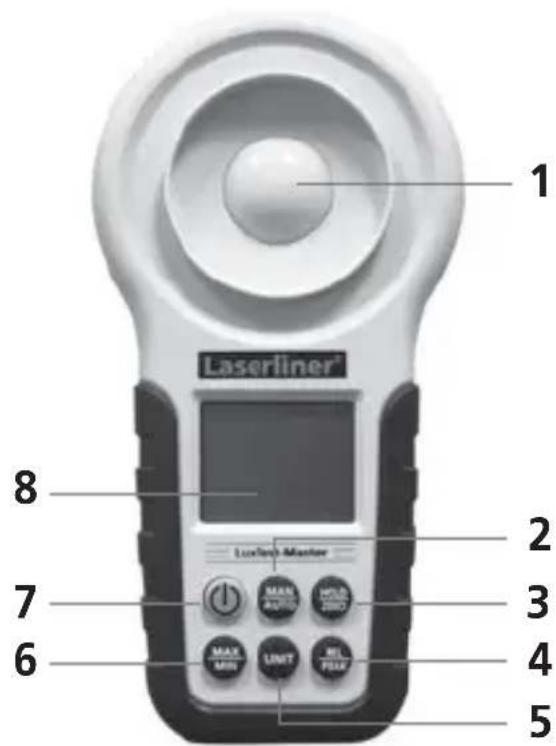

Manualny/ automatyczny zakres pomiarowy

Zatrzymanie wyniku pomiaru/ funkcja wyrównania zera

Pomiar wzglŐdny/ wartoūci szczytowej

WyÙŅcznik/ dŻwiŐki klawiszy

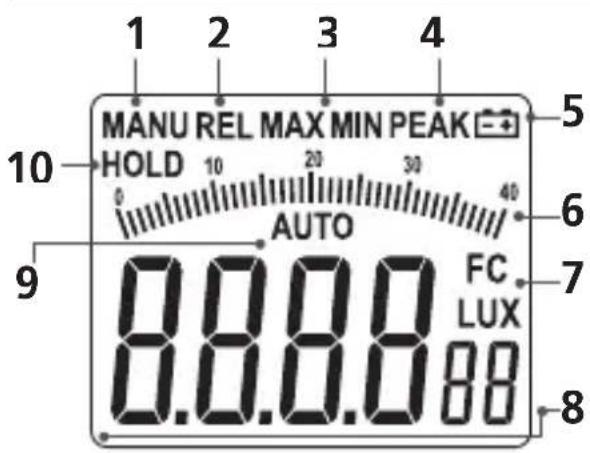

Manualny zakres pomiarowy

Funkcja wartoūci szczytowej

Niski poziom naÙadowania baterii

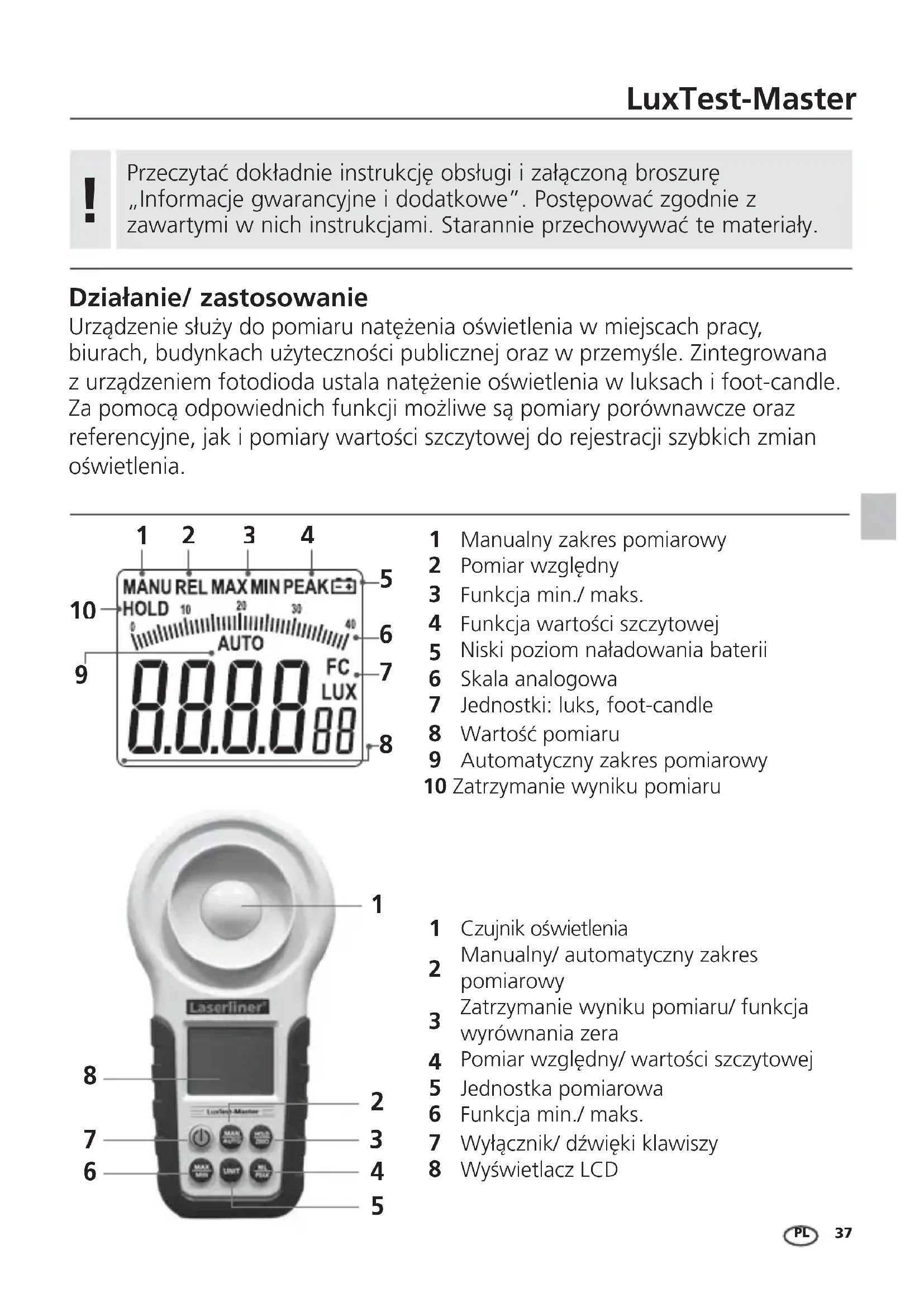

Automatyczny zakres pomiarowy 10 Zatrzymanie wyniku pomiaru DziaĜanie/ zastosowanie UrzŅdzenie sÙuży do pomiaru natŐżenia oūwietlenia w miejscach pracy, biurach, budynkach użytecznoūci publicznej oraz w przemyūle. Zintegrowana z urzŅdzeniem fotodioda ustala natŐżenie oūwietlenia w luksach i foot-candle. Za pomocŅ odpowiednich funkcji możliwe sŅ pomiary porównawcze oraz referencyjne, jak i pomiary wartoūci szczytowej do rejestracji szybkich zmian oūwietlenia. Przeczytaņ dokÙadnie instrukcjŐ obsÙugi i zaÙŅczonŅ broszurŐ „Informacje gwarancyjne i dodatkowe”. PostŐpowaņ zgodnie z zawartymi w nich instrukcjami. Starannie przechowywaņ te materiaÙy.

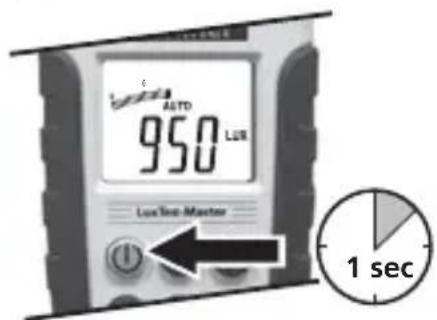

1 sec Po wÙŅczeniu urzŅdzenie uruchamiane jest zawsze z automatycznym zakresem pomiarowym. NaciūniŐcie przycisku „MAN/ AUTO“ powoduje przeÙŅczenie na manualny zakres pomiarowy. Każde kolejne wciūniŐcie przycisku zmienia zakres pomiarowy bŅdŻ miejsce dziesiŐtne (20,00 Lux; 200,0 Lux; 2.000 Lux; 20.000 Lux; 200.000 Lux). Jeżeli wartoūņ pomiaru znajduje siŐ poza zakresem pomiarowym, to na wyūwietlaczu ukazuje siŐ „OL“. Należy naciskaņ przycisk „MAN/ AUTO“ aż do nastawienia odpowiedniego zakresu pomiarowego bŅdŻ do ukazania siŐ na wyūwietlaczu komunikatu „AUTO“ i ustawienia automatycznego zakresu pomiaru. Zakres pomiarowy (manualny/ automatyczny) Przy wÙŅczonym urzŅdzeniu wyÙŅczyņ dŻwiŐki klawiszy poprzez krótkie wciūniŐcie klawisza „wÙ./ wyÙ.“. Ponowne wciūniŐcie klawisza aktywuje dŻwiŐki klawiszy. Dōwiöki klawiszy Automatyczne wyÙŅczenie po ok. 10 minutach.

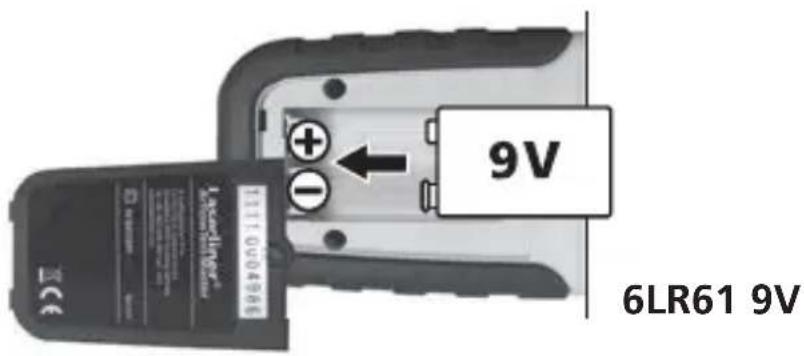

Otworzyņ komorŐ baterii iƁwÙożyņ baterie zgodnie zƁsym- bolami instalacyjnymi. Zwracaņ przy tym uwagŐ na prawidÙowŅ biegunowoūņ. WkĜadanie baterii39 LuxTest-Master

Wartoūci pomiarów mogŅ byņ wyūwietlane w luksach i FC (foot candle). Przyciskiem „Unit“ można zmieniņ jednostkŐ. Jednostki pomiarowe Wartoūņ szczytowa pozostaje widoczna na wyūwietlaczu. Niższe wartoūci pomiarów niż wartoūņ szczytowa nie sŅ wyūwietlane.

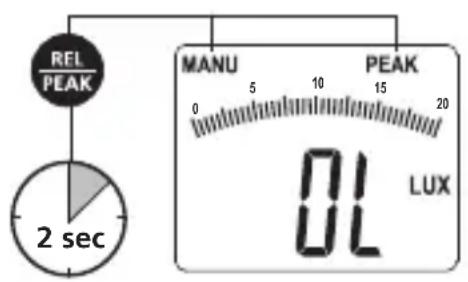

Po wÙŅczeniu urzŅdzenia aktywowaņ pomiar wartoūci szczytowej przyciskiem „REL/PEAK“. Funkcja ta podnosi czas reakcji czujnika, co pozwala na rejestracjŐ szybszych zmian ūwiatÙa. Pomiar wartoūci szczytowej można wykonaņ tylko w trybie manualnym. Nastawiņ odpowiedni zakres pomiarowy zgodnie z opisem w punkcie

4. DÙugie przyciūniŐcie „REL/PEAK“ wyÙŅcza tŅ

funkcjŐ. Pomiar wartoıci szczytowej Po wÙŅczeniu urzŅdzenia aktywowaņ pomiar wzglŐdny przyciskiem „REL/PEAK“. Ostatnio wyūwietlana wartoūņ zostaje ustawiona jako referencyjna i pokazywane sŅ teraz wartoūci różnicy do ustawionej wartoūci referencyjnej. Pomiar wzglŐdny może byņ realizowany zarówno w automatycznym, jak i w manualnym zakresie pomiaru. NaciskajŅc ponownie przycisk „REL/PEAK“ wyÙŅcza siŐ tŅ funkcjŐ. Pomiar wzglödny PL40

PrzykĜad z praktyki Natöŏenie oıwietlenia w luksach Powierzchnie komunikacyjne, pomieszczenia podrzŐdnego znaczenia

Korytarze w budynkach dla osób

UrzŅdzenia sanitarne, maszynownie, schody

z reguÙy obsadzone miejsca pracy na liniach produkcyjnych, stoÙówki

Sale konferencyjne, hale sportowe

Biura, obiekty medyczne (pogotowie)

Sale konstrukcji i rysunków

Miejsca nadzorowania, pomieszczenia montażu, stacje badaš

Pomieszczenia montażu maÙych komponentów

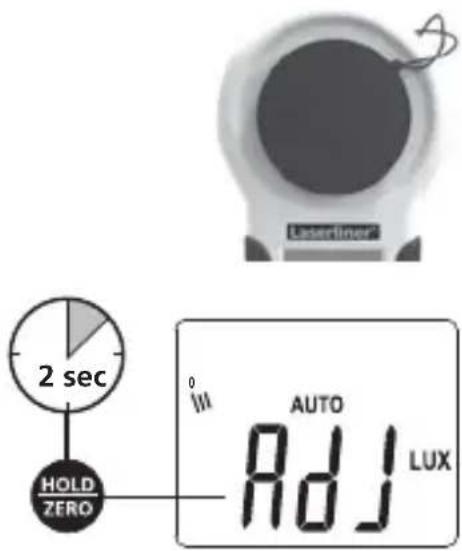

Wartoıci orientacyjne natöŏenia oıwietlenia w pomieszczeniu MAX/MIN Za pomocŅ funkcji MAX/MIN można wyūwietliņ najwiŐkszŅ bŅdŻ najniższŅ uzyskanŅ wartoūņ pomiaru podczas jednego pomiaru. Należy przyciskaņ przycisk „MAX/MIN“ tak dÙugo, aż na wyūwietlaczu pojawi siŐ odpowiednia funkcja, lub aż „MAX“ lub „MIN“ nie bŐdŅ już widoczne, aby wyÙŅczyņ funkcjŐ. Punkt zero krzywej czujnika można justowaņ w celu optymalizacji wyników pomiarów natŐżenia oūwietlenia o niskiej wartoūci. Po wÙŅczeniu urzŅdzenia należy naÙożyņ osÙonkŐ, aby zupeÙnie zakryņ czujnik. DÙugie przyciūniŐcie „HOLD/ZERO“ powoduje rozpoczŐcie ju- stowania. ProszŐ poczekaņ, aż urzŅdzenie potwierdzi zakošczenie justowania sygnaÙem dŻwiŐkowym. Na wyūwietlaczu pojawia siŐ 0,00 Lux. Podczas justowania należy unikaņ silnego nasÙonecznienia. Funkcja wyrównania zera PL41 LuxTest-Master Przepisy UE i usuwanie PrzyrzŅd speÙnia wszystkie normy wymagane do wolnego obrotu towarów w UE. Produkt ten jest urzŅdzeniem elektrycznym i zgodnie z europejskŅ dyrektywŅ dotyczŅcŅ zÙomu elektrycznego i elektronicznego należy je zbieraņ i usuwaņ oddzielnie. Dalsze wskazówki dotyczŅce bezpieczešstwa i informacje dodatkowe patrz: www.laserliner.com/info Zmiany techniczne zastrzeżone. 02.12. Dane techniczne Zakres pomiaru 20,00 Lux; 200,0 Lux; 2.000 Lux;

20.000 Lux; 200.000 Lux

DokÙadnoūņ 3% V(λ) dopasowanie 2% korekcji cosinusa Czujnik Fotodioda krzemowa Zakres widma 320 nm…730 nm Wyūwietlacz LCD 3 1/2 miejsca z linijkŅ analogowŅ CzŐstotliwoūņ próbkowania ø 2 pomiary/ sekundŐ Norma DIN 5032-7 Typ B Zasilanie w napiŐcie 1 x 6F22 9V Temperatura robocza -10 °C…50 °C Maks. wzglŐdna wilgotnoūņ powietrza 85% (nie kondensujŅca) Wymiary (S x W x G) 89 mm x 190 mm x 42,5 mm Masa 250 g (z bateriŅ) PL42
