LuxTestMaster - Luxmittari Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Luximittari
Merkki	Laserliner
Malli	LuxTestMaster
Mittausalue	20,00 lux; 200,0 lux; 2000 lux; 20 000 lux; 200 000 lux
Tarkkuus	3 % V(λ), kosinikorjaus 2 %
Anturi	Piipohjainen fotodiodi, spektrialue 320 nm - 730 nm
Näyttö	LCD 3 1/2 numeron näyttö analogisella pylväskaaviolla
Mittayksiköt	Luksi (lx) ja foot candle (FC)
Päätoiminnot	Manuaalinen/automaattinen mittausalue, suhteellinen mittaus, Peak-toiminto, MAX/MIN, arvon lukitseminen (HOLD), nollauksen säätö, automaattinen virrankatkaisu (10 min), näppäinäänet päällä/pois
Virtalähde	1 paristo 6F22 9 V
Mitat (P x K x S)	89 mm x 190 mm x 42,5 mm
Paino	250 g (paristo mukaan lukien)
Käyttölämpötila	-10 °C - 50 °C
Suhteellinen kosteus max.	85 % (ei tiivistyvä)
Näytteenottotaajuus	≥ 2 mittausta sekunnissa
Standardi	DIN 5032-7 tyyppi B
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Vältä liuottimia ja liiallista kosteutta.
Turvallisuus	Sähkölaite täyttää EU-standardit. Hävitä WEEE-direktiivin mukaisesti.
Varaosat ja korjattavuus	Vaihdettava paristo (tyyppi 6F22). Ota yhteyttä Laserlinerin huoltopalveluun korjausta varten.
Yleiset tiedot	Tekniset muutokset mahdollisia. Katso lisätietoja osoitteesta www.laserliner.com/info.

Usein kysytyt kysymykset - LuxTestMaster Laserliner

Kuinka vaihtaa LuxTestMasterin paristo?

Avaa paristolokero ja aseta 9 V 6F22-paristo oikein päin (+/-). Sulje lokero.

Kuinka laite käynnistetään ja sammutetaan?

Paina virtapainiketta (ON/OFF) käynnistääksesi tai sammuttaaksesi. Laite sammuu automaattisesti noin 10 minuutin käyttämättömyyden jälkeen.

Mitä näyttö « OL » tarkoittaa?

« OL » (Over Limit) tarkoittaa, että mitattu arvo ylittää valitun mittausalueen. Valitse automaattinen tila (AUTO) tai manuaalinen suurempi alue.

Kuinka käyttää suhteellista mittaustoimintoa?

Käynnistä laite ja paina REL/PEAK-painiketta. Viimeksi näytetystä arvosta tulee referenssi, ja näyttö näyttää poikkeamat siitä. Paina uudelleen poistaaksesi toiminnon käytöstä.

Kuinka Peak-tila asetetaan?

Käynnistä laite ja paina REL/PEAK aktivoidaksesi Peak-tilan. Tämä tila lisää vasteaikaa nopeiden valonvaihteluiden havaitsemiseksi. Pidä painiketta painettuna poistaaksesi toiminnon käytöstä.

Kuinka vaihtaa näytön yksikköä (lux tai foot candle)?

Paina « Unit »-painiketta vaihtaaksesi yksikköä lux (lx) ja foot candle (FC) välillä. Valittu yksikkö näkyy näytöllä.

Kuinka säätää anturin nollapiste?

Käynnistä laite, peitä anturi kokonaan suojakuvulla ja pidä HOLD/ZERO-painiketta pitkään painettuna. Vahvistava äänimerkki kuuluu. Näyttöön tulee arvo 0,00 lux.

Kuinka lukita mitattu arvo?

Paina HOLD-painiketta mittauksen aikana. Näytetty arvo lukittuu. Paina uudelleen palataksesi normaalitilaan.

Mitä MAX/MIN-toiminnot tekevät?

Paina MAX/MIN-painiketta nähdäksesi tallennettu enimmäisarvo (MAX) tai vähimmäisarvo (MIN) aktivoinnin jälkeen. Paina, kunnes ilmaisin katoaa poistaaksesi toiminnon käytöstä.

Kuinka näppäinäänet poistetaan käytöstä?

Kun laite on päällä, paina virtapainiketta lyhyesti. Äänet poistetaan käytöstä. Uudelleen painaminen aktivoi ne uudelleen.

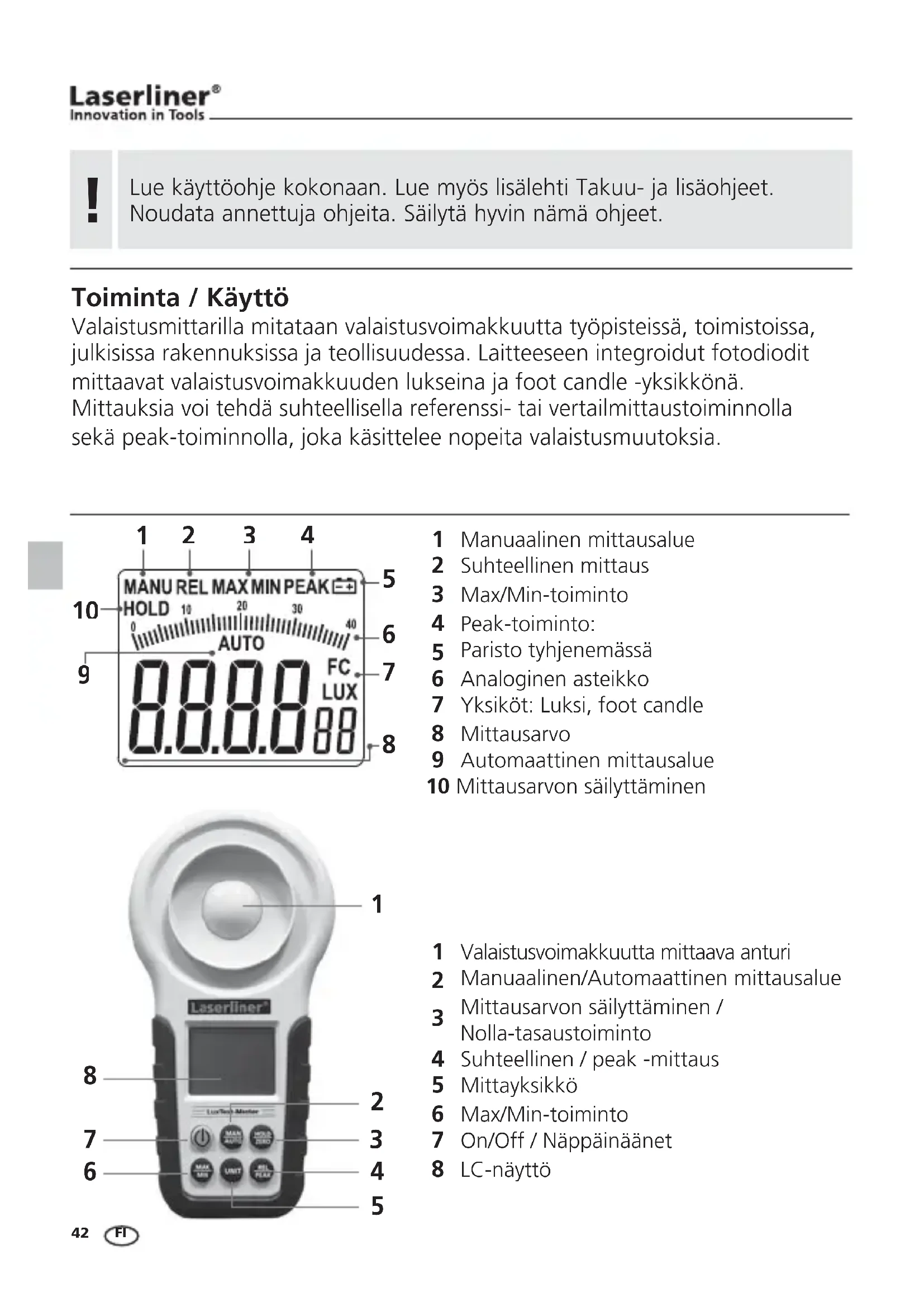

KÄYTTÖOHJE LuxTestMaster Laserliner

Lue käyttoohje kokonaan. Lue myös lisalehti Takuu- ja lisähjeet. Noudata annettuja ohjeita. Sailytã hyvin nämã ohjeet.

Toiminta / Kaytto

Valaistusmittarilla mitataan valaistusvoimakkuutta työpisteissä, toimistoissa, julkisissa rakennuksissa ja teollisuudessa. Laitteeseen integroidut fotodiodit mittaavat valaistusvoimakkuuden lukseina ja foot candle -yksikkönä. Mittauksia voi tehdä suhteellisella referenssi- tai vertailmittaustoiminnolla sekä peak-toiminnolla, joka käsittelee nopeita valaistusmuutoksia.

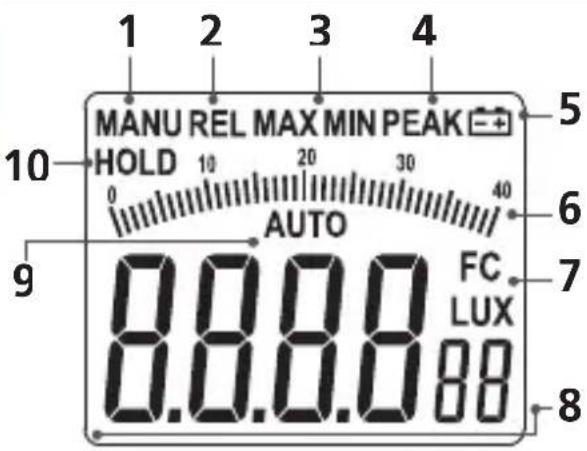

1 Manuaalinen mittausalue
2 Suhteellinen mittaus
3 Max/Min-toiminto
4 Peak-toiminto:
5 Paristo tyhjenemaa
6 Analoginen steikko
7 Yksikot: Luksi, foot candle
8 Mittausarvo
9 Automaattinen mittausalue
10 Mittausarvon sailyttäminen

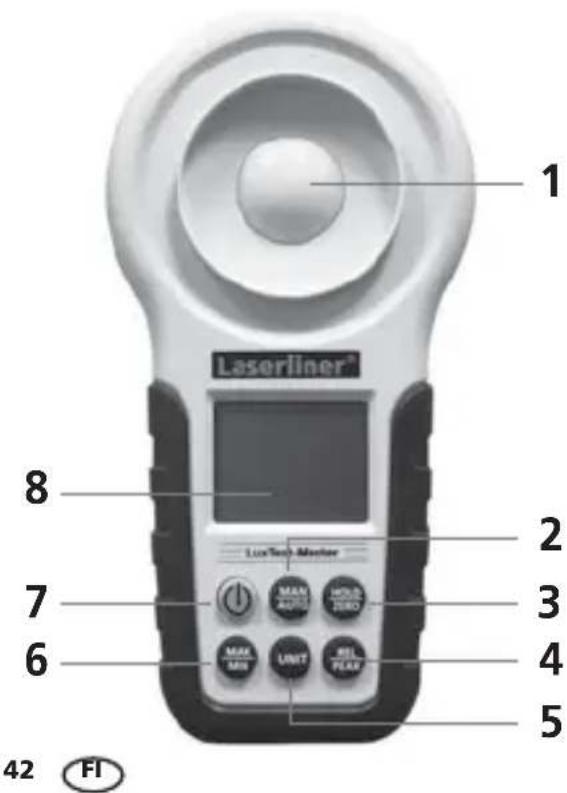

1 Valaistusvoimakkuutta mittaava anturi
2 Manuaalinen/Automaattinen mittausalue
3 Mittausarvon sailyttäminen / Nolla-tasaustoiminto
4 Suhteellinen / peak -mittaus
5 Mittayksikkö
6 Max/Min-toiminto
7 On/Off / Nappainäenet
8 LC-näytto

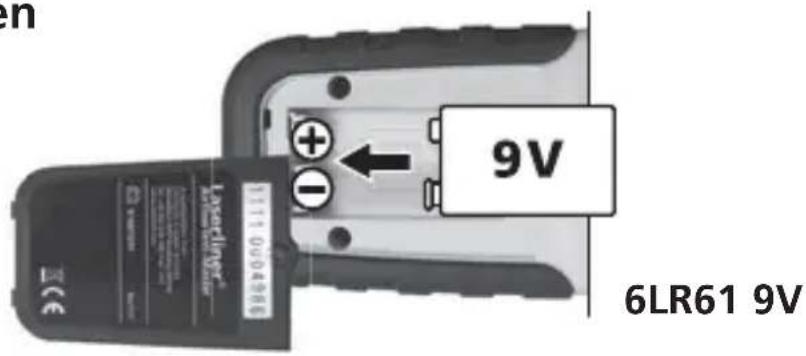

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisaan ohjeiden mukaisesti. Huomaa napaisuus.

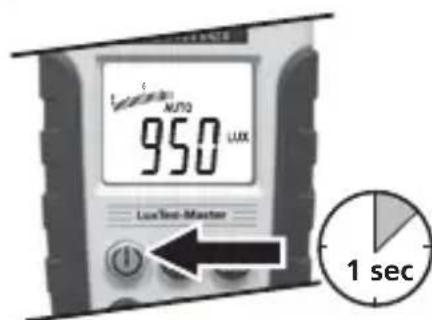

ON/OFF

Automaattinen virran katkaisu n. 10 min kuluttua.

Nappainänet

Poista nappainaenet kaytostapainamalla lyhyestiOn/Off-nappainta, kunlaitteessa on virta kytkettyna. Nappainaenet aktivoituvat, kun painat nappaintauudelleen.

4Mittausalue (Manuaalinen / Automaattinen)

Laite kytkeytyy aina automaattitilaan virta paalle kytkettäessä. Vaihda manuaalitilaan painamalla nappäintä MAN/AUTO. Jokaisella seuraavalla nappäimen painalluksella muuttuu mittausalue tai desimaalipilkun paikka (20,00 lux; 200,0 lux; 2 000 lux; 20 000 lux; 200 000 lux). Nayttöön tulee OL, jos mittausalue on mittausarvon ulkopuolella. Paina nappäintä MAN/AUTO, kunnes vastaava manuaalinen mittausalue on asetettu tai nayttöön tulee AUTO, jolloin automaattinen mittausalue on asetettuna.

Suhteellinen mittaus

Kun olet kytkenyt laitteeseen virran paallee, aktivo suhteellinen mittaustoiminto painamalla nappainta REL/PEAK. Viimeksi naytety arvo otetaan referensssiarvoksi. Se osoittaa nyt erotusarvot asetettuun referensssiarvoon nahden. Relatiivista mittausta voi kayttä sekä automaattisen etta manuaalisen mittaustoiminnon yhteydessa. Poista toiminto kaytostä painamalla uudestaan REL/PEAK-nappainta.

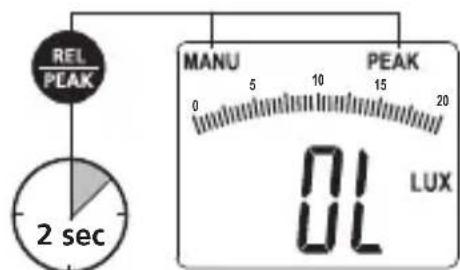

6 Peak-mittaus

Kun olet kytkenyt laitteeseen virran paallee, aktivoi peak-mittaustoiminto painamalla nappainta REL/PEAK. Tämä toiminto nostaa anturin reactioaikaa, jolloin voidaan havaita nopeita valaistuksen muutoksia. Peak-mittausta voi kayttä vain manuaalisella toiminnolla. Aseta mittausalue kohdassa 4 selostetulla ravall. Poista toiminto kaytosta painamalla uudestaan REL/PEAK-nappainta.

Peak-arvo jäa näytöön. Peak-arvoa matalampia arvoja ei näytetä.

Yksikot

Mittausarvot voidaan näyttaa lukseina ja FC (foot candle)-yksikkönä. Vaihda yksikkö painamalla Unit-nappainta.

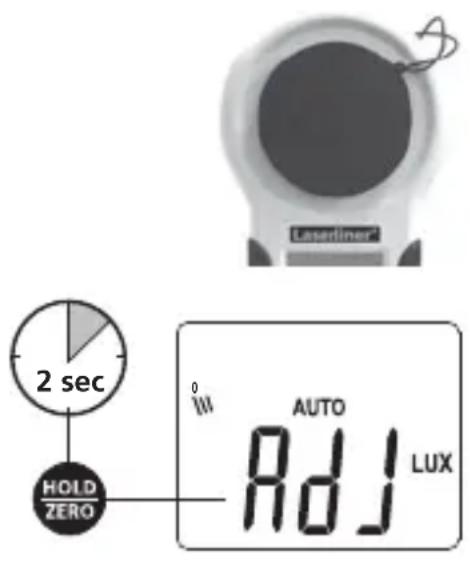

8 Nolla-tasaustoiminto

Pienillä valaistusvoimakkuuksilla anturin käyrän nollakohtaa voi säätä optimaalisen mittaustuloksen saamiseksi. Kun olet kytkenyt laitteseen virran paälle, kiinnitä peitelevy, jolla anturi peittyy kokonaan. Aloita säätäminen painamalla pitkään nappainta HOLD/ZERO. Odota, kunnes laite ilmoittaa merkkiäanellä saadön onnistunteen. Näytöön tulee arvo 0,00 Lux. Välta suoraa auringonpaistetta säätämisen aikana.

8 MAX/MIN

MAX/MIN-toiminto näyttaa mittauksen aikana kulloisenkin suurimman tai pienimmänmittausarvon. Poista toiminto käytostapainamalla MAX/MIN-nappainta, kunnes näyttoon tulee haluamasi toiminto tai kunnes MAX tai MIN ei ena ole nakyvissä.

Valaistusvoimakkuuden ohjearvoja sisätilassa

Käytännöesimerkki Valaistusvoimakkuus	lukseina (lx)
Liikennealueet, toisarvoiset tilat	20
Käytävät asuinrakennuksissa	50
Saniteettitilat, konehuoneet, rappukäytävät	100
Säännöllisesti miehitetyt työpaikat tuotantolaitoksissa, ruokalat	200
Kokoustilat, urheilusalit	300
Toimistot, terveyskesukset (päivystys)	500
Suunnittelu- ja piirustussalit	750
Valvottavat alueet, asennustilat, testauspaikat	1000
Pienosien asennustilat	1500
Tekniset tiedot
Mittausalue	20,00 lux; 200,0 lux; 2 000 lux; 20 000 lux; 200 000 lux
Tarkkuus	3% V(λ) värikorjaus 2% kosinikorjaus
Anturi pii-fotodiodi
Spektrialue 320 - 730 nm
LC-näytö 3 1/2 paikkaa ja analogiset palkit
Näytteenottotaajuus ≥ 2 mittausta / sekunti
Vakio DIN 5032-7 typpi B
Virtualähde 1 x 6F22 9 V
Käytölämpötila -10 - 50 °C
Maksimi suhteellinen ilmankosteus 85 % (ei kondensoituva)
Mitat (L x K x S) 89 mm x 190 mm x 42,5 mm
Paino 250 g (sis. pariston)

Oikeus teknisiiin mutoksiin pidatetaa. 02.12.

EY-määräykset ja havittäminen

Laite tayttä kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierrätettäva tai havitettäv vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisātietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info

！
