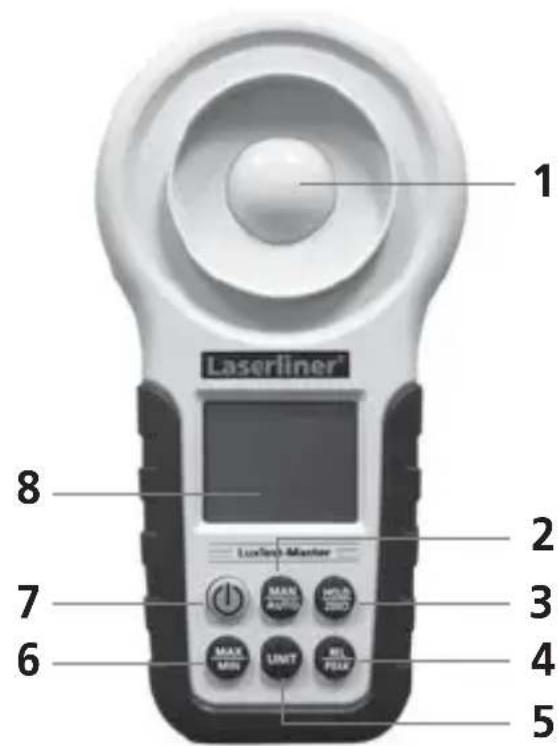

MANUAL DE USUARIO LuxTestMaster Laserliner

Sensor de iluminación

Rango de medición manual / automático

Medición relativa / peak

On/Off / sonido de las teclas

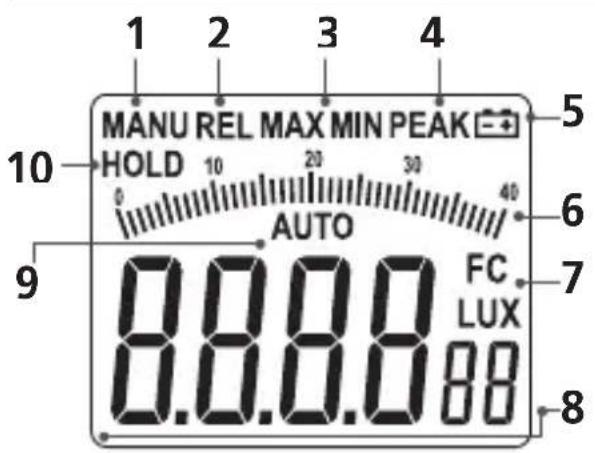

Rango de medición manual

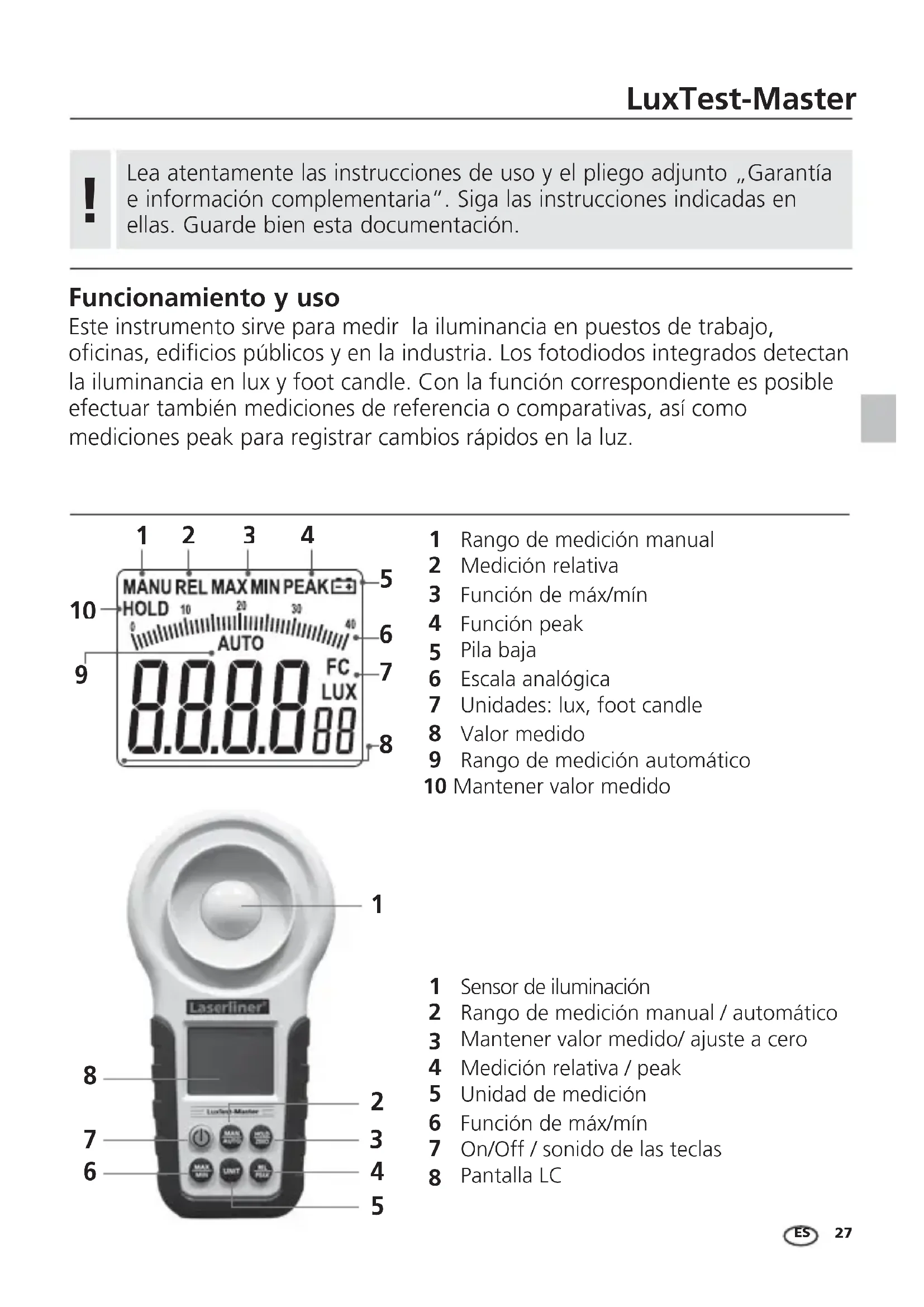

Rango de medición automático 10 Mantener valor medido Funcionamiento y uso Este instrumento sirve para medir la iluminancia en puestos de trabajo, oÖ cinas, ediÖ cios públicos y en la industria. Los fotodiodos integrados detectan la iluminancia en lux y foot candle. Con la función correspondiente es posible efectuar también mediciones de referencia o comparativas, así como mediciones peak para registrar cambios rápidos en la luz. Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

1 sec El aparato se enciende siempre en el rango de medición automático. Con la tecla „MAN/AUTO“ se cambia al rango de medición manual. Cada nueva pulsación modifica el rango de medición o los decimales (20,00 lux; 200,0 lux; 2.000 lux;

20.000 lux; 200.000 lux). Si el valor medido se

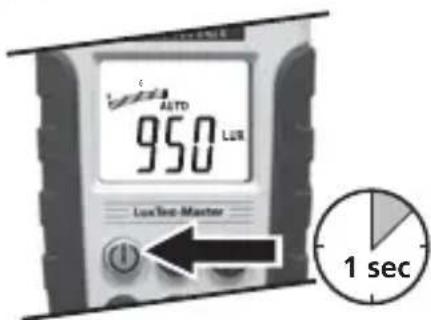

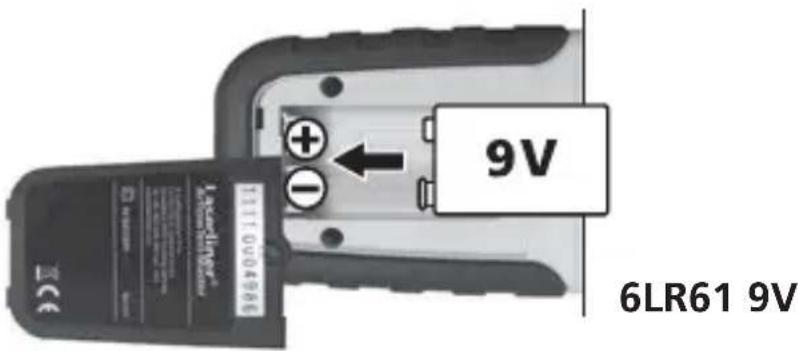

sitúa fuera del rango de medición se visualiza en la pantalla „OL“. Pulse la tecla „MAN/AUTO“ hasta que esté ajustado el rango de medición manual correspondiente, o bien se visualice en la pantalla „AUTO“ y esté ajustado de nuevo el rango automático. Rango de medición (manual / automático) Desactivar el sonido de las teclas pulsando brevemente la tecla „On/Off“ con el aparato encendido. Pulsar de nuevo la misma tecla para reactivar el sonido de las teclas. Sonido de las teclas Desconexión automática a los 10 minutos. Colocación de las pilas Abra la caja de las pilas y coloque éstas en la posición que indican los símbolos. Preste atención a la correcta polaridad. ES29 LuxTest-Master

Los valores de medición pueden ser mostrados en lux y FC (foot candle). Para cambiar las unidades pulse la tecla „Unit“. Unidades de medición El valor de peak permanece visible en la pantalla. Los valores inferiores al de peak no se visualizan.

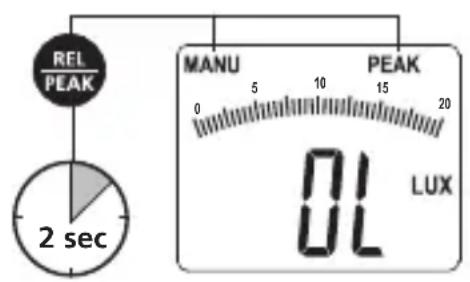

Activar la medición peak pulsando la tecla „REL/ PEAK“ después de encender el aparato. Esta función aumenta el tiempo de reacción del sensor permitiendo detectar cambios más rápidos en la luz. La medición peak solo puede efectuarse en el rango de medición manual. Requiere un ajuste del rango de medición respectivo, como se ha descrito en el paso 4. Pulsar de forma prolonga- da la tecla „REL/PEAK“ desactiva de nuevo esta función. Medición peak Activar la medición relativa pulsando la tecla „REL/PEAK“ después de encender el aparato. El último valor visualizado se establece como valor de referencia y muestra ahora los valores diferenci- ales respecto al valor de referencia establecido. La medición relativa puede ser ejecutada tanto en el rango de medición automático como manual. Pulsando de nuevo la tecla „REL/PEAK“ se desactiva de nuevo esa función. Medición relativa ES30

Ejemplo práctico Intensidad lumínica en lux Zonas de tráÖ co, espacios de orden secundario

Corredores para personas en ediÖ cios

Instalaciones sanitarias, salas de máquinas, escaleras

Puestos de trabajo en equipos de producción ocupados con regularidad, cantinas

Salas de conferencias, pabellones de gimnasia

OÖ cinas, instalaciones médicas (servicio de urgencias)

Salas de diseño y delineación

Lugares de supervisión, salas de montaje, estaciones de ensayo

Salas de montaje para piezas pequeñas

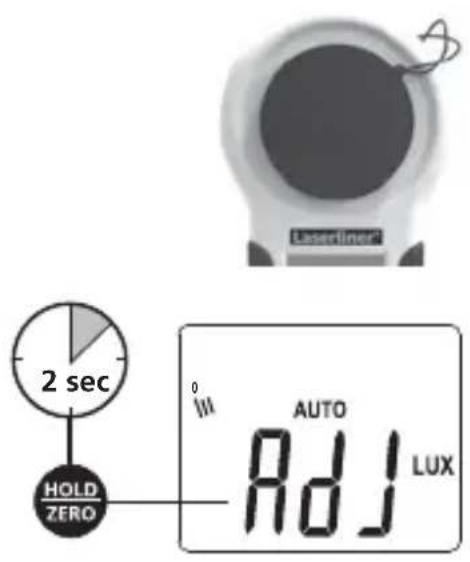

Valores orientativos de iluminancia en interiores MAX/MIN Con la función MAX/MIN se puede consultar los valores máximo y mínimo durante una medición. Mantenga pulsada la tecla „MAX/ MIN“ hasta que se visualice en la pantalla la función deseada o bien hasta que se borre „MAX“ o „MIN“ para desactivar la función. El punto cero de la curva del sensor puede ser ajustado para obtener resultados óptimos con iluminancias bajas. Encienda el aparato y coloque el tapón protector para cubrir el sensor por completo. Para iniciar el ajuste pulse de forma prolongada la tecla „HOLD/ZERO“. Espere a que el aparato conÖ rme el correc- to ajuste mediante una señal acústica. En la pantalla se visualiza el valor 0,00 lux. Evite la radiación solar directa durante el ajuste. Función de ajuste a cero ES31 LuxTest-Master Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: www.laserliner.com/info Datos técnicos Rango de medición 20,00 lux; 200,0 lux; 2.000 lux;

20.000 lux; 200.000 lux

Precisión Adaptación 3% V(λ) Corrección de coseno 2% Sensor Fotodiodos de silicio Rango espectral 320 nm…730 nm Pantalla LC 3 1/2 dígitos con gráfico de barras analógico Velocidad de exploración ø 2 medición/segundo Norma DIN 5032-7 tipo B Alimentación de tensión 1 pila tipo 6F22 9V Temperatura de trabajo -10 °C … 50 °C Humedad relativa del aire máx. 85% (no condensante) Medidas (An x Al x F) 89 mm x 190 mm x 42,5 mm Peso 250 g (incl. pilas) Sujeto a modificaciones técnicas. 02.12. ES32
