Type de produit	Chargeur de batteries plomb-acide
Marque	ANSMANN
Modèle	ALCT 6244 (ALCT 6/24-4)
Tension d'entrée	230 V AC, 50 Hz
Tensions de charge	6 V / 12 V / 24 V (sélection automatique)
Courants de charge réglables	1 A, 2 A, 4 A
Capacité de batterie recommandée	4,5 Ah à 160 Ah
Protection	Indice IP65 (résistant à la poussière et aux projections d'eau)
Classe de protection	II
Modes de charge	Mode standard, mode régénération automatique, mode température froide
Affichage	LED d'état (Power, tension, mode)
Sécurité	Protection contre les surcharges, courts-circuits et inversion de polarité ; signal sonore et LED rouge en cas d'erreur
Entretien	Nettoyer avec un chiffon sec ; maintenance par revendeur agréé
Garantie	3 ans
Utilisation	Uniquement en intérieur, endroit sec et aéré

FOIRE AUX QUESTIONS - ALCT 6244 ANSMANN

Comment brancher le chargeur sur la batterie ?

Commencez par connecter les pinces à la batterie : la pince rouge sur la borne positive (+) et la noire sur la borne négative (-). Ensuite, branchez le chargeur sur une prise secteur. Pour débrancher, retirez d'abord le cordon secteur, puis les pinces en commençant par la noire.

Que signifie le voyant rouge clignotant ?

Un voyant rouge clignotant indique une inversion de polarité ou un défaut de connexion. Vérifiez que les pinces sont correctement branchées (rouge sur +, noir sur -). Si le problème persiste, la batterie est peut-être défectueuse.

Comment choisir le courant de charge adapté ?

Utilisez le bouton MODE pour sélectionner 1A, 2A ou 4A. Pour les petites batteries (moins de 6 Ah), choisissez 1A. Pour les batteries de 6 à 15 Ah, utilisez 2A. Au-dessus de 15 Ah, réglez sur 4A.

Puis-je charger une batterie gelée ou endommagée ?

Non, ne chargez jamais une batterie gelée ou présentant des dommages. Cela pourrait provoquer des explosions ou des fuites d'acide.

Que faire si l'écran affiche 'FAULT' ?

Le mot 'FAULT' signifie que la batterie est considérée comme défectueuse. Débranchez le chargeur et retirez les pinces. Faites vérifier la batterie et remplacez-la si nécessaire.

À quoi sert le mode 'COLD TEMP' ?

Le mode 'COLD TEMP' (température froide) est recommandé lorsque la température ambiante est inférieure à 5°C. Il augmente la tension de charge pour compenser les effets du froid et assurer une charge complète. Pour l'activer, maintenez le bouton MODE enfoncé pendant 3 secondes.

Comment fonctionne le mode régénération ?

Le mode régénération (REFRESH) démarre automatiquement si la batterie est très déchargée (tension inférieure à 5V pour 6V, 10V pour 12V, 20V pour 24V). Il envoie des impulsions de charge pour ramener la tension à un niveau suffisant avant de passer en charge normale.

Le chargeur peut-il rester branché en permanence ?

Oui, une fois la batterie complètement chargée, le chargeur bascule automatiquement en mode d'entretien (charge de maintien) pour compenser l'auto-décharge. Vous pouvez donc le laisser connecté pendant de longues périodes, comme en hiver.

Où puis-je faire réparer le chargeur ?

Seul un revendeur agréé ANSMANN peut assurer la maintenance et la réparation de l'appareil. N'essayez jamais d'ouvrir le chargeur vous-même, cela annulerait la garantie.

Quelles sont les tensions de charge en mode froid ?

En mode 'COLD TEMP', les tensions de charge sont : 7,45 V pour une batterie 6 V, 14,9 V pour une batterie 12 V et 29,8 V pour une batterie 24 V.

MODE D'EMPLOI ALCT 6244 ANSMANN

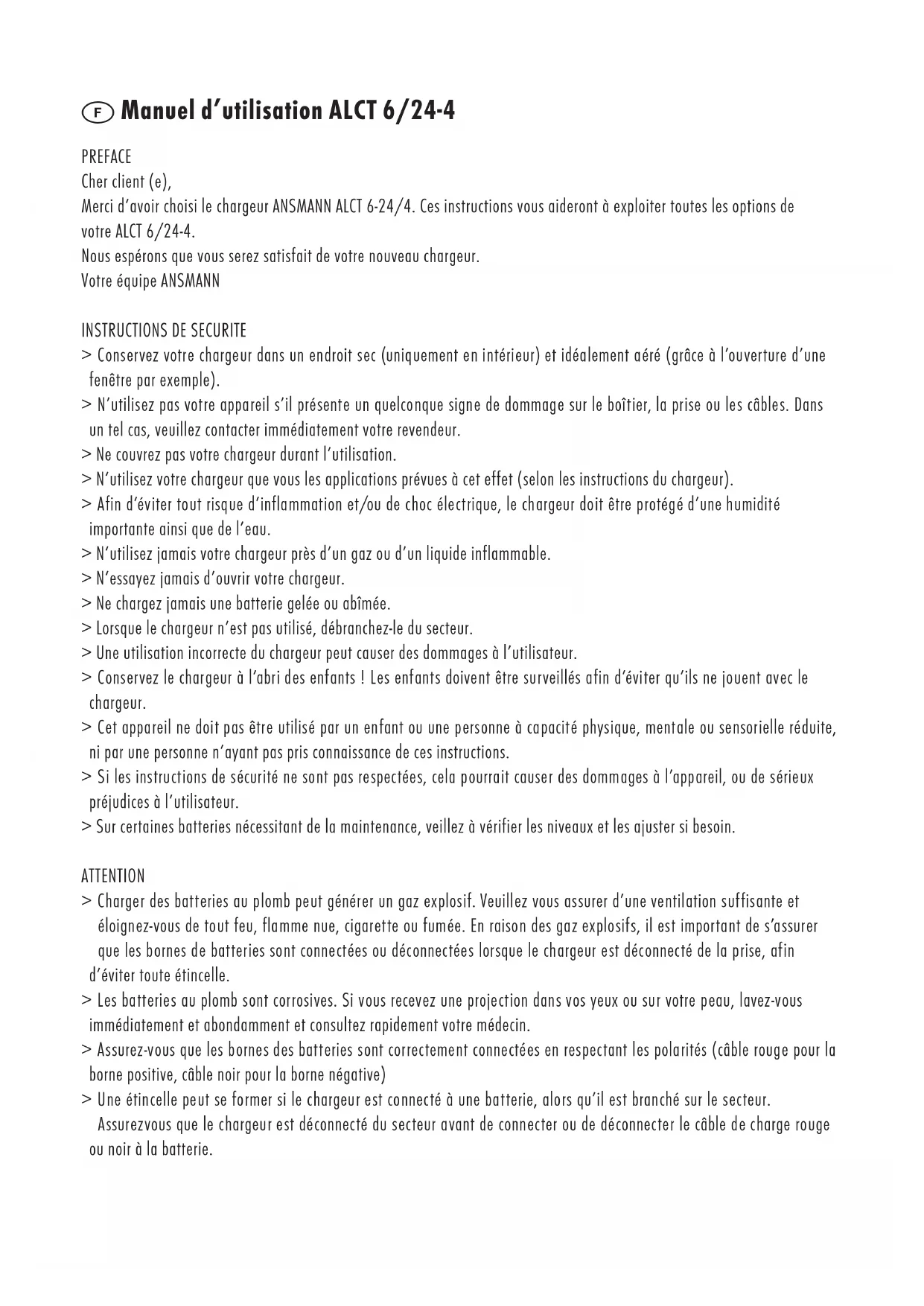

Preface

Cher client(e),

Merci d'avoir choisi le chargeur ANSMANN ALCT 6-24/4. Ces instructions vous aideront à exploiter toutes les options de votre ALCT 6/24-4.

Nous espérons que vous serez satisfait de votre nouveau chargeur.

Votre équipe ANSMANN

Instructions de sécurité

Conservez votre chargeur dans un endroit sec (uniquement en intérieur) et idéalement aéré (grâce à l'ouverture d'une fenêtre par exemple). N'utilisez pas votre appareil s'il présente un quelconque signe de dommage sur le boîtier, la prise ou les câbles. Dans un tel cas, veuillez contacter immédiatement votre revendeur. Ne couvrez pas votre chargeur durant l'utilisation. N'utilisez votre chargeur que pour les applications prévues à cet effet (selon les instructions du chargeur). Afin d'éviter tout risque d'inflammation et/ou de choc électrique, le chargeur doit être protégé d'une humidité importante ainsi que de l'eau. N'utilisez jamais votre chargeur près d'un gaz ou d'un liquide inflammable. N'essayez jamais d'ouvrir votre chargeur. Ne chargez jamais une batterie gelée ou abîmée. Lorsque le chargeur n'est pas utilisé, débranchez-le du secteur. Une utilisation incorrecte du chargeur peut causer des dommages à l'utilisateur. Conservez le chargeur à l'abri des enfants ! Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec le chargeur. Cet appareil ne doit pas être utilisé par un enfant ou une personne à capacité physique, mentale ou sensorielle réduite, ni par une personne n'ayant pas pris connaissance de ces instructions. Si les instructions de sécurité ne sont pas respectées, cela pourrait causer des dommages à l'appareil, ou de sérieux préjudices à l'utilisateur. Sur certaines batteries nécessitant de la maintenance, veillez à vérifier les niveaux et les ajuster si besoin.

Attention

Charger des batteries au plomb peut générer un gaz explosif. Veuillez vous assurer d'une ventilation suffisante et éloignez-vous de tout feu, flamme nue, cigarette ou fumée. En raison des gaz explosifs, il est important de s'assurer que les bornes de batteries sont connectées ou déconnectées lorsque le chargeur est déconnecté de la prise, afin d'éviter toute étincelle. Les batteries au plomb sont corrosives. Si vous recevez une projection dans vos yeux ou sur votre peau, lavez-vous immédiatement et abondamment et consultez rapidement votre médecin. Assurez-vous que les bornes des batteries sont correctement connectées en respectant les polarités (câble rouge pour la borne positive, câble noir pour la borne négative). Une étincelle peut se former si le chargeur est connecté à une batterie, alors qu'il est branché sur le secteur. Assurez-vous que le chargeur est déconnecté du secteur avant de connecter ou de déconnecter le câble de charge rouge ou noir à la batterie.

Entretien et maintenance

La maintenance et l'entretien du chargeur ne doivent se faire que par un revendeur agréé. La maintenance et l'entretien du chargeur ne doivent se faire que lorsque le chargeur est débranché du secteur. Utilisez un chiffon sec pour nettoyer votre chargeur.

APERCU Des fonctions

Chargeur automatique pour batterie plomb 6V/12V/24V. Courant de charge ajustable (1A/2A/4A) en fonction de la tension nominale de la batterie. Protection contre la surcharge. Protection contre les courts-circuits et l'inversion des polarités. Mode « REGENERATION » automatique. Mode « TEMPERATURE FROIDE » sélectionnable.

1. Connecter le chargeur à la batterie en respectant les polarités

Premièrement, connectez le chargeur à la batterie que vous souhaitez recharger. Connectez le câble rouge au pôle positif (+) de la batterie, puis le câble noir au pôle négatif (-) de la batterie. Assurez-vous que les câbles sont correctement connectés. Si la batterie est rattachée à un véhicule et que les câbles ne sont pas accessibles, consultez le manuel de votre véhicule pour plus d'informations.

Si les pinces sont accidentellement attachées au mauvais pôle, la LED s'allumera en rouge (voir fig. 1a) et de plus, un signal sonore retentira. Reconnectez immédiatement les câbles en respectant les bonnes polarités.

2. Connecter l'appareil à la prise secteur

Insérez la prise du chargeur dans le secteur et allumez-le. La LED « POWER » (voir fig. 1b) doit s'allumer en rouge.

3. Identification automatique de la tension

Les LEDs 6V/12V/24V (voir fig. 1c) clignotent quelques secondes jusqu'à ce que l'appareil détecte la tension de la batterie. Les LEDs correspondantes s'allument en permanence. Les batteries sélectionnées sont désormais rechargées avec un courant de charge par défaut de 1A. Veuillez vérifier que la tension détectée corresponde à la tension de la batterie à recharger. Si ce n'est pas le cas, la batterie est probablement défectueuse. Nous recommandons alors de vérifier l'état de la batterie et de la remplacer si nécessaire.

4. Régler le courant de charge en utilisant le bouton "mode

Suivant la tension de la batterie, un courant de charge différent (voir fig. 2) peut être sélectionné en utilisant le bouton MODE (voir fig. 1d). Si vous ne faites pas d'ajustement manuel, la batterie sera rechargée avec un courant de charge par défaut de 1A. Nous recommandons de charger les petites batteries dont la capacité est en dessous de 6Ah, avec un courant de charge de 1A. Les batteries dont la capacité est entre 2Ah et 15Ah, doivent être rechargées avec un courant de charge de 2A. Les batteries dont la capacité est au-dessus de 15Ah doivent être chargées avec un courant de charge de 4A.

5. À une température en dessous de 5°c (41°f), nous recommandons d'utiliser le mode « COLD temperature

(Température basse). Pour l'activer, appuyez sur le bouton « MODE » pendant environ 3 secondes.

En raison d'une basse température, le niveau de tension de la batterie peut changer. Les batteries connectées pour un processus de charge normal ne peuvent pas être chargées à 100%. C'est pourquoi nous recommandons l'utilisation du mode « COLD TEMP. » (Température basse). Ceci permettra une charge à 100% de la batterie, malgré une basse température.

6. Le mode "REFRESH" (REGENERATION) démarrera automatiquement lorsque la batterie sera complètement rechargée.

Si les batteries sont totalement déchargées, c'est-à-dire si la tension de la batterie est en-dessous de sa tension nominale (ex : en dessous de 5V pour une batterie 6V, en dessous de 10V pour une batterie 12V et en dessous de 20V pour une batterie)

24V), le chargeur basculera automatiquement en mode régénération (voir fig. 1f) et il chargera la batterie grâce à une charge « pulsative » jusqu'à ce qu'une tension suffisante pour un processus de charge normal soit disponible.

Le courant de charge pour une quelconque charge après la fin du mode régénération peut bien sûr être choisi.

7. Le mot "FAULT" s'affichera lorsque la batterie est considérée défectueuse

Dans le cas où votre batterie serait défectueuse, le mot « FAULT » s'affiche (voir fig.1g) et la charge s'arrête. Débranchez le câble d'alimentation et déconnectez la batterie. Nous vous recommandons de vérifier la batterie et de la remplacer si nécessaire.

8. Batterie complètement chargée

Une fois que la batterie est complètement chargée, débranchez le cordon d'alimentation et ensuite, retirez les câbles des batteries, en commençant par le noir (-) puis le rouge (+).

9. Charge d'entretien

Par moment, la batterie peut rester connectée durant une période assez longue (par exemple pendant l'hiver). Le chargeur détecte une quelconque perte de capacité et recharge automatiquement.

Tension d'entrée 230V AC / 50Hz

Protection de classe II

Protection IP65

Tension de charge 6V: 7,25V / 12V: 14,5V / 24V: 29,0V

Tension de charge en mode „COLD TEMP.“ 6V: 7,45V / 12V: 14,9V / 24V: 29,8V

Courants de charge ajustables 1A / 2A / 4A

Capacité de la batterie 4,5Ah - 160Ah

Avertissements

Les informations contenues dans ce manuel peuvent être modifiées sans préavis. ANSMANN n'est pas responsable pour un quelconque dommage direct, indirect, accidentel ou conséquent, ou un dommage causé par une mauvaise utilisation ou un non-respect des informations contenues dans ce manuel.

ANSMANN accorde une garantie de 3 ans sur ce produit. La garantie ne s'applique pas sur les dommages du chargeur liés à un non-respect des instructions.

Les informations sont sujettes au changement sans préavis. ANSMANN n'est pas responsable de toute erreur d'impression. 06/2014
