ALCT 6244 - Batteriladdare ANSMANN - Gratis bruksanvisning och manual

Produkttyp	Blybatteriladdare
Märke	ANSMANN
Modell	ALCT 6244 (ALCT 6/24-4)
Ingångsspänning	230 V AC, 50 Hz
Laddspänningar	6 V / 12 V / 24 V (automatiskt val)
Justerbara laddströmmar	1 A, 2 A, 4 A
Rekommenderad batterikapacitet	4,5 Ah till 160 Ah
Skydd	IP65 (dammtät och skyddad mot vattenstrålar)
Skyddsklass	II
Laddlägen	Standardläge, automatiskt regenereringsläge, kallt temperaturläge
Display	Status-LED (Ström, spänning, läge)
Säkerhet	Skydd mot överbelastning, kortslutning och omvänd polaritet; ljudsignal och röd LED vid fel
Underhåll	Rengör med en torr trasa; underhåll av auktoriserad återförsäljare
Garanti	3 år
Användning	Endast inomhus, torr och välventilerad plats

Vanliga frågor - ALCT 6244 ANSMANN

Hur ansluter jag laddaren till batteriet?

Börja med att ansluta klämmorna till batteriet: den röda klämman på pluspolen (+) och den svarta på minuspolen (-). Anslut sedan laddaren till ett vägguttag. För att koppla bort, dra först ut nätkabeln, därefter klämmorna med början från den svarta.

Vad betyder den röda blinkande lampan?

En röd blinkande lampa indikerar omvänd polaritet eller anslutningsfel. Kontrollera att klämmorna är korrekt anslutna (röd på +, svart på -). Om problemet kvarstår kan batteriet vara defekt.

Hur väljer jag rätt laddström?

Använd MODE-knappen för att välja 1A, 2A eller 4A. För små batterier (mindre än 6 Ah), välj 1A. För batterier på 6-15 Ah, använd 2A. Över 15 Ah, ställ in på 4A.

Kan jag ladda ett fruset eller skadat batteri?

Nej, ladda aldrig ett fruset eller skadat batteri. Det kan orsaka explosioner eller syraläckage.

Vad gör jag om displayen visar 'FAULT'?

Ordet 'FAULT' betyder att batteriet anses vara defekt. Koppla bort laddaren och ta bort klämmorna. Låt batteriet kontrolleras och byt ut det vid behov.

Vad är läget 'COLD TEMP' till för?

Läget 'COLD TEMP' (kall temperatur) rekommenderas när omgivningstemperaturen är under 5°C. Det ökar laddspänningen för att kompensera för kylan och säkerställa full laddning. Aktivera genom att hålla MODE-knappen intryckt i 3 sekunder.

Hur fungerar regenereringsläget?

Regenereringsläget (REFRESH) startar automatiskt om batteriet är mycket urladdat (spänning under 5V för 6V, 10V för 12V, 20V för 24V). Det skickar laddimpulser för att höja spänningen till en tillräcklig nivå innan det går över till normal laddning.

Kan laddaren vara ansluten permanent?

Ja, när batteriet är fulladdat växlar laddaren automatiskt till underhållsläge (underhållsladdning) för att kompensera självurladdning. Du kan därför lämna den ansluten under långa perioder, till exempel på vintern.

Var kan jag få laddaren reparerad?

Endast en auktoriserad ANSMANN-återförsäljare kan utföra underhåll och reparation av enheten. Försök aldrig öppna laddaren själv, det skulle ogiltigförklara garantin.

Vilka är laddspänningarna i kallt läge?

I läget 'COLD TEMP' är laddspänningarna: 7,45 V för ett 6 V-batteri, 14,9 V för ett 12 V-batteri och 29,8 V för ett 24 V-batteri.

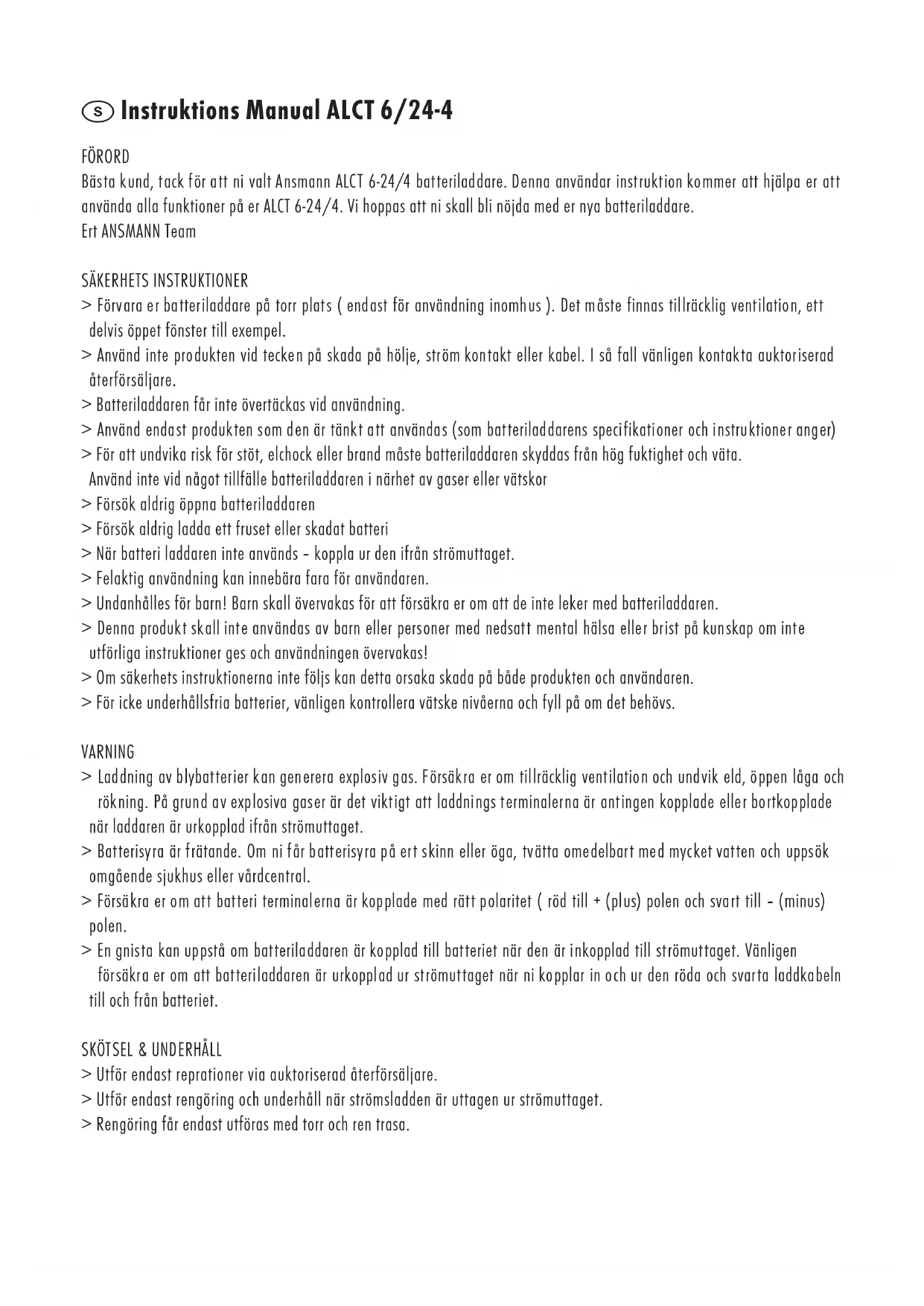

BRUKSANVISNING ALCT 6244 ANSMANN

Bästa kund, tack för att ni valt Ansmann ALCT 6-24/4 batteriladdare. Denna användar instruktion kommer att hjälpa er att använda alla funktioner på er ALCT 6-24/4. Vi hoppas att ni skall bli nöjda med er nya batteriladdare.

Ert ANSMANN Team

SÄKERHETS INSTRUKTIONER

Förvara er batteriladdare på torr plats ( endast för användning inomhus ). Det måste finnas tillräcklig ventilation, ett delvis öppet fönster till exempel.
Använd inte produkten vid tecken på skada på hölje, ström kontakt eller kabel. I så fall vänligen kontakta auktoriserad återförsäljare.
Batteriladdaren får inte övertäckas vid användning.
Använd endast produkten som den är tänkt att användas (som batteriladdarens specifikationer och instruktioner anger)
För att undvika risk för stöt, elchock eller brand måste batteriladdaren skyddas från hög fuktighet och väta.
Använd inte vid något tillfälle batteriladdaren i närhet av gaser eller vätskor

Försök aldrig öppna batteriladdaren
Försök aldrig ladda ett fruset eller skadat batteri
När batteri laddaren inte används - koppla ur den ifrån strömuttaget.
Felaktig användning kan innebära fara för användaren.
Undanhålles för barn! Barn skall övervakas för att försäkra er om att de inte leker med batteriladdaren.
Denna produkt skall inte användas av barn eller personer med nedsatt mental hälsa eller brist på kunskap om inte utförliga instruktioner ges och användningen övervakas!
Om säkerhets instruktionerna inte följs kan detta orsaka skada på både produkten och användaren.
För icke underhållsfria batterier, vänligen kontrollera vätske nivåerna och fyll på om det behövs.

WARNING

Laddning av blybatterier kan generera explosiv gas. Försäkra er om tillräcklig ventilation och undvik eld, öppen låga och rökning. På grund av explosiva gaser är det viktigt att laddnings terminalerna är antingen kopplade eller bortkopplade när laddaren är urkopplad ifrån strömuttaget.
Batterisyra är frätande. Om ni får batterisyra på ert skinn eller öga, tvätta omedelbart med mycket vatten och uppsök omgående sjukhus eller värdcentral.
Försäkra er om att batteri terminalerna är kopplade med rätt polaritet (röd till + (plus) polen och svart till - (minus) polen.
En gnista kan uppstå om batteriladdaren är kopplad till batteriet när den är inkopplad till strömuttaget. Vänligen försäkra er om att batteriladdaren är urkopplad ur strömuttaget när ni kopplar in och ur den röda och svarta laddkabeln till och från batteriet.

SKÖTSEL & UNDERHÅLL

Utför endast reparationer via auktoriserad återförsäljare.
Utför endast rengöring och underhåll när strömsladden är uttagen ur strömuttaget.
Rengöring får endast utföras med torr och ren trasa.

FUNKTIONS ÖVERBLICK

Automatisk bly batteri laddare för 6V/12V/24V batterier.
Justerbar laddnings ström (1A/2A/4A) beroende på batteriets nominella volt
Överladdningsskydd
Skydd emot kortslutning och felaktig polaritet
Automatisk start av uppladdning
Automatisk "REFRESH" läge
Valbart "COLD TEMP" läge

KOM IGÅNG

1. Koppla in batteriladdaren till batteriet med rätt polaritet

Koppla först batteriladdaren till batteriet som skall laddas. Koppla in den röda terminalen till röd + (plus) pol och den svarta terminalen till svart - (minus) pol på batteriet. Försäkra er om att terminalerna är korrekt kopplade. Om batteriet är installerat i fordonet och polerna inte går att nå för inkoppling, läs noga fordonets instruktionsbok för hjälp. Om batteriladdarens kontakter är felaktigt kopplade kommer den LED lampan (se fig 1) lysa rött och varningsljud ljuder. Koppla om kontakterna med rätt polaritet omgående.

2. Koppla in produkten I strömuttaget

Sätt I väggkontakten I vägguttaget och sätt på. "POWER" LED:n (se fig 1) kommer att lysa rött.

3. Automatisk Volt identifikation/Automatisk avkänning

LED:n 6V/12V/24V (se fig 1C) blinkar några sekunder tills batteriladdaren har känt av batteriets volt. LED:n tänds upp permanent. Det valda batteriet kommer nu att laddas med laddnings ström 1A. Vänligen kontrollera att vald volt styrka matchar det som ert batteri har. Om inte är batteriet antagligen felaktigt, kontrollera batteriet och byt ut om det behövs.

4. Ställa in laddningens ström med "MODE" knappen

Beronde av batteriets volt kan olika laddnings styrkor (se fig 2) väljas med MODE knappen (se fig 1D). Om ni inte väljer manuell inställning kommer batteriladdaren att ladda med 1A laddström. Vi rekommenderar att mindre batterier med kapacitet under 6Ah laddas med 1A. Batterier med mer än 6Ah men mindre än 15Ah kapacitet med 2A och batterier med mer än 15Ah kapacitet med 4A.

5. Vid temperaturer under 5 °C (41 °F) rekommenderar vi "COLD TEMPERATURE" läge. För att aktivera, tryck in "MODE" knappen i c:a 3 sekunder.

På grund av kalla temperaturer kan volt styrkan ändras så att batteriet kopplat till normal laddning inte kan bli fulladdat upp till 100%. Därför rekommenderar vi "COLD TEMP" läge (se fig 1E) och med denna typ av laddning kommer batteriet bli laddat till 100% trots kylan.

6. "REFRESH" kommer automatiskt att starta när batteriet är helt urladdat.

Om batteriet är helt urladdat och exempelvis batteriets volt är längt under batteriets nominella volt som; under 5V på ett 6V batteri, under 10V på ett 12V batteri och under 20V på ett 24V batteri kommer batteriladdaren automatiskt ställa om till refresh mode (se fig 1F). Nu laddas batteriet med puls laddning tills tillräcklig volt har uppnätts för batteriet och för normal laddning. När refresh mode är avslutat kan den normala laddningens laddnings ström väljas.

7. "FAULT" kommer att visas när batteriet anses felaktigt

Vid fall där batteriet är felaktigt kommer "FAULT" LED:n (se fig 1G) lysa. Laddningen stoppas. Tag ur strömsladden och koppla ur batteriet. Vi rekommenderar att ni kontrollerar batteriet och vid behov byter ut det.

8. Batteriet är fulladdat

När batteriet är fulladdat, koppla ur strömsladden och därefter batteri terminalerna från batteriet, först den svarta - (minus) och sedan den röda + (plus) terminalen.

9. Underhålls laddning

Alternativt kan batteriet lämnas inkopplat till batteriladdaren en längre period (t.ex under vintern). Batteriladdaren känner av när batteriet tappar kapacitet och laddar då upp batteriet automatiskt.

SPECIFICATION

Input Voltage 230V AC / 50Hz

Protection class II

Protection IP65

Charge voltage 6V: 7,25V / 12V: 14,5V / 24V: 29,0V

Charge voltage COLD TEMP. 6V: 7,45V / 12V: 14,9V / 24V: 29,8V

Informationen I denna manual kan ändras utan förvarning. ANSMANN förutsätter inga skyldigheter för direkt eller indirekt, olycka eller följdskador orsakade av felktigt användning eller att denna manual inte följts eller bortsetts ifrån.

GARANTI INFORMATION

ANSMANN erbjuder 3-års garanti på denna produkt. Ingen garanti ges för skada på batteriladdaren som uppstått på grund av förbisende av dessa instruktioner.

Denna information kan ändras utan förvarning. ANSMANN tar inget ansvar för eventuella tryckfel. 06/2014
