Tipo di prodotto	Caricabatterie per piombo-acido
Marca	ANSMANN
Modello	ALCT 6244 (ALCT 6/24-4)
Tensione di ingresso	230 V AC, 50 Hz
Tensioni di carica	6 V / 12 V / 24 V (selezione automatica)
Correnti di carica regolabili	1 A, 2 A, 4 A
Capacità batteria consigliata	Da 4,5 Ah a 160 Ah
Protezione	Grado IP65 (resistente a polvere e schizzi d'acqua)
Classe di protezione	II
Modalità di carica	Modalità standard, modalità rigenerazione automatica, modalità freddo
Display	LED di stato (Power, tensione, modalità)
Sicurezza	Protezione contro sovraccarichi, cortocircuiti e inversione di polarità; segnale acustico e LED rosso in caso di errore
Manutenzione	Pulire con un panno asciutto; manutenzione presso rivenditore autorizzato
Garanzia	3 anni
Utilizzo	Solo in interni, luogo asciutto e ventilato

Domande frequenti - ALCT 6244 ANSMANN

Come collegare il caricabatterie alla batteria?

Iniziare collegando le pinze alla batteria: la pinza rossa al polo positivo (+) e quella nera al polo negativo (-). Quindi, collegare il caricabatterie a una presa di corrente. Per scollegare, rimuovere prima il cavo di alimentazione, poi le pinze iniziando da quella nera.

Cosa significa la spia rossa lampeggiante?

Una spia rossa lampeggiante indica un'inversione di polarità o un errore di connessione. Verificare che le pinze siano collegate correttamente (rosso su +, nero su -). Se il problema persiste, la batteria potrebbe essere difettosa.

Come scegliere la corrente di carica adatta?

Utilizzare il pulsante MODE per selezionare 1A, 2A o 4A. Per batterie piccole (meno di 6 Ah), scegliere 1A. Per batterie da 6 a 15 Ah, utilizzare 2A. Oltre 15 Ah, impostare su 4A.

Posso caricare una batteria congelata o danneggiata?

No, non caricare mai una batteria congelata o danneggiata. Ciò potrebbe causare esplosioni o perdite di acido.

Cosa fare se lo schermo mostra 'FAULT'?

La parola 'FAULT' significa che la batteria è considerata difettosa. Scollegare il caricabatterie e rimuovere le pinze. Far controllare la batteria e sostituirla se necessario.

A cosa serve la modalità 'COLD TEMP'?

La modalità 'COLD TEMP' (freddo) è consigliata quando la temperatura ambiente è inferiore a 5°C. Aumenta la tensione di carica per compensare gli effetti del freddo e garantire una carica completa. Per attivarla, tenere premuto il pulsante MODE per 3 secondi.

Come funziona la modalità rigenerazione?

La modalità rigenerazione (REFRESH) si avvia automaticamente se la batteria è molto scarica (tensione inferiore a 5V per 6V, 10V per 12V, 20V per 24V). Invia impulsi di carica per riportare la tensione a un livello sufficiente prima di passare alla carica normale.

Il caricabatterie può rimanere collegato permanentemente?

Sì, una volta che la batteria è completamente carica, il caricabatterie passa automaticamente in modalità di mantenimento (carica di mantenimento) per compensare l'autoscarica. Puoi quindi lasciarlo collegato per lunghi periodi, come in inverno.

Dove posso far riparare il caricabatterie?

Solo un rivenditore autorizzato ANSMANN può effettuare la manutenzione e la riparazione dell'apparecchio. Non tentare mai di aprire il caricabatterie da solo, ciò annullerebbe la garanzia.

Quali sono le tensioni di carica in modalità freddo?

In modalità 'COLD TEMP', le tensioni di carica sono: 7,45 V per una batteria da 6 V, 14,9 V per una batteria da 12 V e 29,8 V per una batteria da 24 V.

MANUALE UTENTE ALCT 6244 ANSMANN

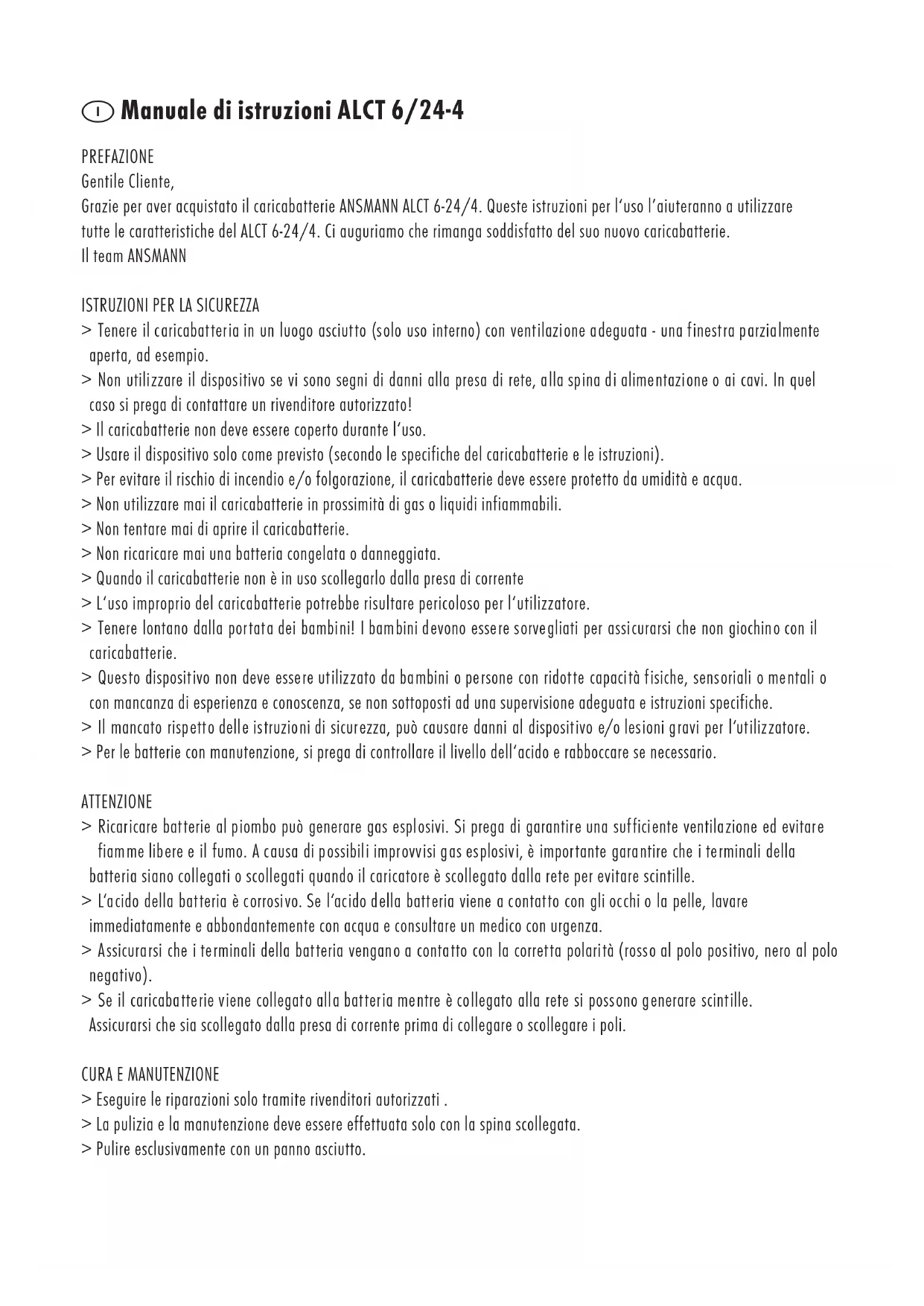

① Manuale di istruzioni ALCT 6/24-4

PRAFAZIONE

Gentile Cliente,

Grazie per aver acquistato il caricabatterie ANSMANN ALCT 6-24/4. Queste istruzioni per l'uso l'aiuteranno a utilizzare tutte le caratteristiche del ALCT 6-24/4. Ci auguriamo che rimanga soddisfatto del suo nuovo caricabatterie.

II team ANSMANN

ISTRUZIONI PER LA SICUREZZA

Tenere il caricabatteria in un luogo asciutto (solo uso interno) con ventilazione adeguata - una finestra parzialmente aperta, ad esempio.
Non utilizzare il dispositivo se vi sono segni di danni alla presa di rete, alla spina di alimentazione o ai cavi. In quel caso si prega di contattare un rivenditore autorizzato!
Il caricabatterie non deve essere coperto durante l'uso.
Usare il dispositivo solo come previsto (secondo le specifiche del caricabatterie e le istruzioni).
Per evitare il rischio di incendio e/o folgorazione, il caricabatterie deve essere protetto da umidità e acqua.
Non utilizzare mai il caricabatterie in prossimità di gas o liquidi infiammabili.
Non tentare mai di aprire il caricabatterie.
Non ricaricare mai una batteria congelata o danneggiata.
Quando il caricabatterie non è in uso scollegarlo dalla presa di corrente
L'uso improprio del caricabatterie potrebbe risultare pericoloso per l'utilizzatore.
Tenere lontano dalla portata dei bambini! I bambini devono essere sorvegliati per assicurarsi che non giochino con il caricabatterie.
Questo dispositivo non deve essere utilizzato da bambini o persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se non sottoposti ad una supervisione adeguata e istruzioni specifiche.
Il mancato rispetto delle istruzioni di sicurezza, può causare danni al dispositivo e/o lesioni gravi per l'utilizzatore.
Per le batterie con manutenzione, si prega di controllare il livello dell'acido e rabboccare se necessario.

ATTENZIONE

Ricaricare batterie al piombo può generare gas esplosivi. Si prega di garantire una sufficiente ventilazione ed evitare fiamme libere e il fumo. A causa di possibili improvvisi gas esplosivi, è importante garantire che i terminali della batteria siano collegati o scollegati quando il caricatore è scollegato dalla rete per evitare scintille.
L'acido della batteria è corrosivo. Se l'acido della batteria viene a contatto con gli occhi o la pelle, lavare immediatamente e abbondantemente con acqua e consultare un medico con urgenza.
Assicurarsi che i terminali della batteria vengano a contatto con la corretta polarità (rosso al polo positivo, nero al polo negativo).
Se il caricabatterie viene collegato alla batteria mentre è collegato alla rete si possono generare scintille. Assicurarsi che sia scollegato dalla presa di corrente prima di collegare o scollegare i poli.

CURA E MANUTENZIONE

Eseguire le riparazioni solo tramite rivenditori autorizzati.
La pulizia e la manutenzione deve essere effettuata solo con la spina scollegata.
Pulire esclusivamente con un panno asciutto.

PANORAMICA DELLE FUNZIONI

Caricabatterie Automatico al piombo per le batterie 6V/12V/24V.
Corrente di carica regolabile (1A/2A/4A) secondo la tensione nominale della batteria.
Protezione dal sovraccarico.
Protezione contro il cortocircuito e la polarità scorretta.
Avvio automatico di carica.
Modalità „REFRESH“ automatica
Modalità „COLD TEMP.“ selezionabile

FUNZIONAMENTO

1. Collegare il caricabatterie alla batteria con la polarità corretta

Prima di tutto collegare il caricabatterie alla batteria da caricare. Collegare il terminale rosso al polo positivo (+) della batteria, quindi il terminale nero al polo negativo (-) della batteria. Assicurarsi che i terminali siano collegati correttamente. Se la batteria è installata nel veicolo ed i poli della batteria non sono accessibili, consultare il manuale del veicolo per le opportune istruzioni.

Se i terminali sono accidentalmente attaccati ai poli nel modo sbagliato, il LED si illumina di rosso (vedi fig.1A) e si attiva un segnale acustico di avviso. Ricollegare i terminali con la polarità corretta immediatamente.

2. Collegare il dispositivo alla rete elettrica

Inserire la spina del caricabatterie nella presa e accendere. Il LED „Power“ (vedi fig.1B) si illuminerà di rosso.

3. Identificazione automatica di tensione / rilevamento automatico

I LED 6V/12V/24V (vedi fig.1C) lampeggiano per alcuni secondi fino a quando il dispositivo ha rilevato la tensione della batteria. Il LED corrispondente si accende in modo permanente e la batteria verrà caricata con la corrente di carica predefinita di 1A. Verificare comunque che la tensione rilevata corrisponda con la tensione della batteria da caricare. Se non corrisponde, la batteria è probabilmente difettosa e si consiglia pertanto di farla controllare da personale specializzato e sostituirla se necessario.

4. Impostazione della corrente di carica utilizzando il pulsante „Mode“

A seconda della tensione della batteria, è possibile selezionare la corrente di carica (vedi fig.2) con il tasto MODE (vedi fig.1d). Se non si effettua alcuna regolazione manuale il caricabatterie carica con l'impostazione predefinita di 1A. Normalmente è consigliabile caricare batterie con capacità inferiore a 6Ah con 1A; batterie con capacità fra 6Ah e 15Ah con 2A; batterie oltre 15Ah con 4A.

5. Con temperature inferiori a 5 °C (41 °F) si consiglia di selezionare la modalità „COLD TEMPERATURE“. Per attivarla premere il pulsante „MODE“ per circa 3 secondi.

A causa della bassa temperature il livello di tensione della batteria cambia e la batteria in carica con la procedura standard non si carica completamente al 100%. Quindi si consiglia di selezionare la modalità „COLD TEMP.“ (vedi fig.1E): con questa funzione la batteria si carica completamente al 100% nonostante il freddo.

6. „REFRESH“ si avvia automaticamente quando la batteria è completamente esaurita.

Se la batteria è completamente scarica, cioè la tensione è molto inferiore alla tensione nominale della batteria

(< di 5V per una batteria 6V; < 10V per una batteria 12V; < 20V per una batteria da 24V) il caricabatterie passa automaticamente alla modalità refresh (vedi fig.1F) e carica la batteria con impulsi di carica finché si raggiunge la tensione sufficiente per il processo di ricarica normale. La corrente di carica per la ricarica dopo il completamento della funzione refresh, può essere ulteriormente selezionata.

7. „FAULT“ viene visualizzato quando la batteria è considerata difettosa

Nel caso di una batteria difettosa si accende il LED „FAULT“ (vedi fig.1g). La carica si interrompe. Scollegare il cavo di alimentazione e scollegare la batteria. Si consiglia di controllare la batteria e sostituirla se necessario.

8. Batteria completamente carica

Una volta che la batteria è completamente carica, scollegare il cavo di alimentazione e poi togliere i terminali dalla batteria: prima il terminale nero (-) e poi il terminale rosso (+).

9. Carica di mantenimento

In alternativa, la batteria può essere lasciata collegata per un lungo periodo (ad esempio in inverno). Il caricabatterie rileva qualsiasi perdita di capacità e ricarica automaticamente.

SPECIFICHE

Tensione di ingresso 230V AC / 50Hz

Classe di protezione II

Protezione IP65

Tensione di carica 6V: 7,25V / 12V: 14,5V / 24V: 29,0V

Tensione di carica COLD TEMP. 6V: 7,45V / 12V: 14,9V / 24V: 29,8V

Corrente di carica selezionabile 1A / 2A / 4A

Capacità della batteria 4,5Ah - 160Ah

RINUNCE

Le informazioni contenute in questo manuale possono essere modificate senza preavviso. ANSMANN non si assume alcuna responsabilità per danni diretti, indiretti, incidentali o consequenziali o altri danni causati da un uso improprio o dal mancato rispetto delle informazioni contenute in questo manuale.

INFORMAZIONI SULLA GARANZIA

ANSMANN offre una garanzia di 3 anni su questo dispositivo. Nessuna garanzia viene data per danni al caricabatterie causati dal mancato rispetto di queste istruzioni.

Informazioni soggette a modifiche senza preavviso. ANSMANN non si assume alcuna responsabilità per errori di stampa 06/2014
