ALCT 6244 - Elem töltő ANSMANN - Ingyenes használati útmutató

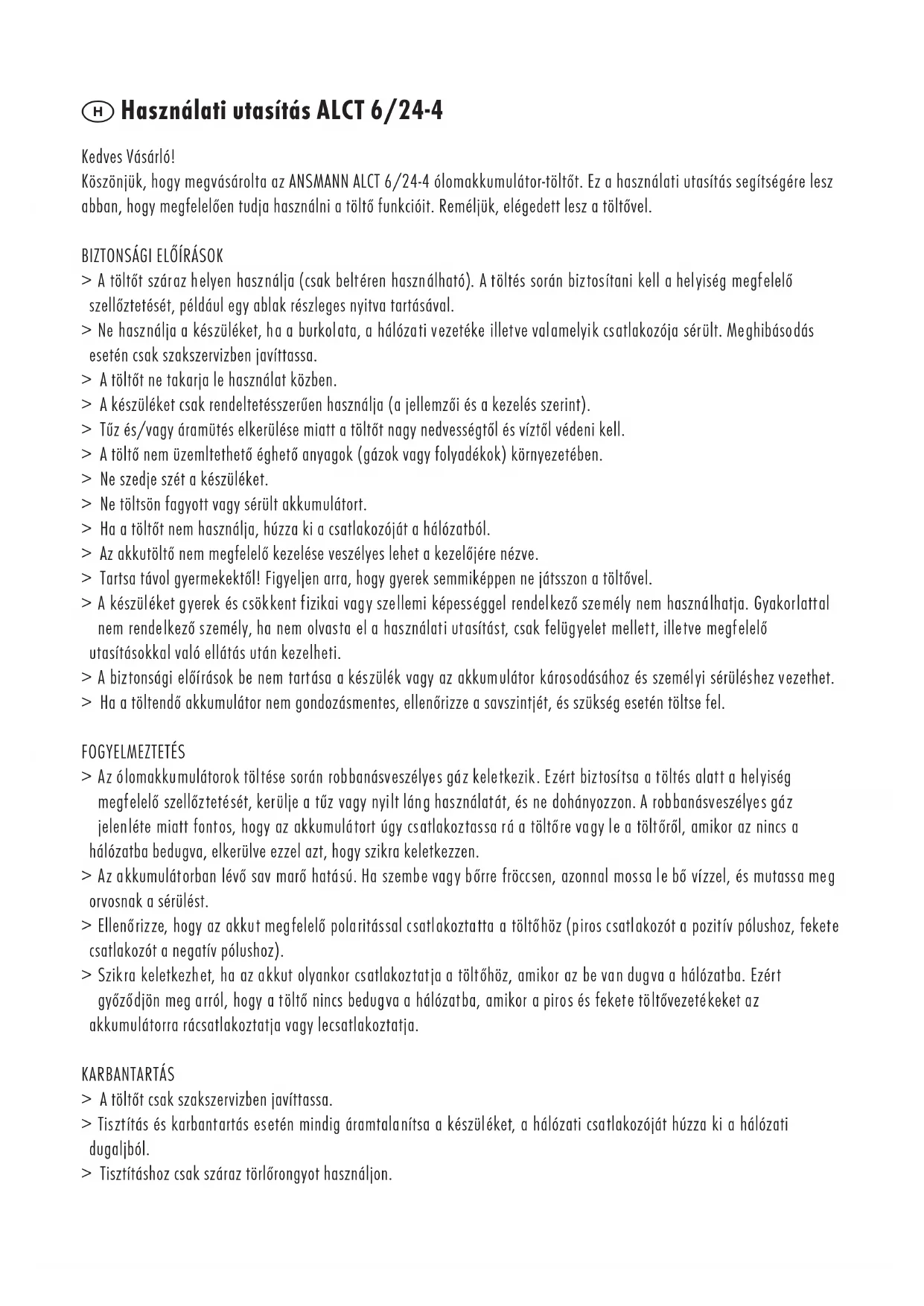

HASZNÁLATI ÚTMUTATÓ ALCT 6244 ANSMANN

> A töltőt száraz helyen használja (csak beltéren használható). A töltés során biztosítani kell a helyiség megfelelő szellőztetését, például egy ablak részleges nyitva tartásával. > Ne használja a készüléket, ha a burkolata, a hálózati vezetéke illetve valamelyik csatlakozója sérült. Meghibásodás esetén csak szakszervizben javíttassa. > A töltőt ne takarja le használat közben. > A készüléket csak rendeltetésszerűen használja (a jellemzői és a kezelés szerint). > Tűz és/vagy áramütés elkerülése miatt a töltőt nagy nedvességtől és víztől védeni kell. > A töltő nem üzemltethető éghető anyagok (gázok vagy folyadékok) környezetében. > Ne szedje szét a készüléket. > Ne töltsön fagyott vagy sérült akkumulátort. > Ha a töltőt nem használja, húzza ki a csatlakozóját a hálózatból. > Az akkutöltő nem megfelelő kezelése veszélyes lehet a kezelőjére nézve. > Tartsa távol gyermekektől! Figyeljen arra, hogy gyerek semmiképpen ne játsszon a töltővel. > A készüléket gyerek és csökkent fizikai vagy szellemi képességgel rendelkező személy nem használhatja. Gyakorlattal nem rendelkező személy, ha nem olvasta el a használati utasítást, csak felügyelet mellett, illetve megfelelő utasításokkal való ellátás után kezelheti. > A biztonsági előírások be nem tartása a készülék vagy az akkumulátor károsodásához és személyi sérüléshez vezethet. > Ha a töltendő akkumulátor nem gondozásmentes, ellenőrizze a savszintjét, és szükség esetén töltse fel. FOGYELMEZTETÉS > Az ólomakkumulátorok töltése során robbanásveszélyes gáz keletkezik. Ezért biztosítsa a töltés alatt a helyiség megfelelő szellőztetését, kerülje a tűz vagy nyilt láng használatát, és ne dohányozzon. A robbanásveszélyes gáz jelenléte miatt fontos, hogy az akkumulátort úgy csatlakoztassa rá a töltőre vagy le a töltőről, amikor az nincs a hálózatba bedugva, elkerülve ezzel azt, hogy szikra keletkezzen. > Az akkumulátorban lévő sav marő hatású. Ha szembe vagy bőrre fröccsen, azonnal mossa le bő vízzel, és mutassa meg orvosnak a sérülést. > Ellenőrizze, hogy az akkut megfelelő polaritással csatlakoztatta a töltőhöz (piros csatlakozót a pozitív pólushoz, fekete csatlakozót a negatív pólushoz). > Szikra keletkezhet, ha az akkut olyankor csatlakoztatja a töltőhöz, amikor az be van dugva a hálózatba. Ezért győződjön meg arról, hogy a töltő nincs bedugva a hálózatba, amikor a piros és fekete töltővezetékeket az akkumulátorra rácsatlakoztatja vagy lecsatlakoztatja. KARBANTARTÁS > A töltőt csak szakszervizben javíttassa. > Tisztítás és karbantartás esetén mindig áramtalanítsa a készüléket, a hálózati csatlakozóját húzza ki a hálózati dugaljból. > Tisztításhoz csak száraz törlőrongyot használjon.FUNKCIÓK > Automatikus ólomakkumulátor töltő 6 V/12 V/24 V–os akkukhoz > Beállítható töltőáram (1 A/2 A/4 A) az akkumulátor nominális feszültsége szerint > Túltöltés elleni védelem > Védelem rövidzárlat és fordított polaritás ellen > Automatikus töltésindítás > Automatikus „REFRESH” (frissítés) üzemmód > Választható „COLD TEMP.” (hideg hőmérséklet) üzemmód KEZELÉS

1. Csatlakoztassa a töltőt az akkumulátorhoz megfelelő polaritással

Elsőként a töltendő akkumulátort kell a töltőhöz csatlakoztatni. Csatlakoztassa először a piros jelű vezetéket az akku pozitív pólusához (+) majd a fekete jelű vezetéket az akku negatív pólusához (-). Ellenőrizze, hogy megfelelő-e a csatlakozás. Ha az akkumulátor gépjárműbe van beszerelve, és nem lehet a sarukhoz hozzáférni, nézze meg a gépkocsi kezelési utasítását, hogy mit tanácsol ilyen esetben. Ha a csatlakozó csipeszeket véletlenül felcserélve csatlakoztatta, a készüléken a LED pirosan világít (lásd az 1. ábrán az a jelet) és kiegészítő hangjelzés is figyelmeztet erre. Azonnal cserélje át a csatlakozókat.

2. Csatlakoztassa a töltőt a hálózatra

A töltő dugóját dugja be a hálózati dugaljba, és kapcsolja be a töltőt. A „POWER” feliratú LED pirosan világít ekkor.

3. Automatikus feszültség beazonosítás/automatikus érzékelés

A feszültséget jelző LED-ek, 6 V/12 V/24 V (lásd az 1. ábrán az c jelet) néhány másodpercig villognak, ez alatt az akkumu- látor feszültségének meghatározása történik. Ezután elkezdődik az akkumulátor töltése 1 A töltőárammal (alapbeállítás). Ellenőrizze, hogy a töltő által megállapított feszültség megegyezik-e az akkumulátor feszültségével. Ha nem egyezik meg, valószínű, hogy az akkumulátor hibás. Ekkor nézesse meg az akkumulátort szakemberrel, szükség esetén pedig cserélje ki az akkumulátort.

4. A töltőáram beállítása a „MODE” gombbal

Az akkumulátor feszültségétől függően, több töltőáram is beállítható (lásd a 2-es táblázatot) a „MODE” feliratú gombbal (lásd az 1. ábrán a d jelet). Ha nem állítjuk be a töltőáramot, a töltő az alapbeállítással, 1 A-rel tölti az akkut. Kisebb akkumulátoroknál, amelyeknek a kapacitása kisebb, mint 6 Ah, 1 A, a 6 Ah-nál nagyobb, de 15Ah-nál kisebb kapacitású akkumulátorok esetében 2 A, a 15 Ah-nál nagyobb kapacitású akkuknál 4 A töltőáram a javasolt érték.

5. A „COLD TEMPERATURE” üzemmód használata 5°C alatti hőmérséklet esetén. Az üzemmód aktivá-

lásához a „MODE“ gombot 3 mp-ig tartsa lenyomva. Hideg környezeti hőmérsékleten az akkumulátor feszültségi szintje megváltozik, és normál töltéssel nem lehet 100%-ig feltölteni. Ezért a „COLD TEMP.” üzemmód (lásd az 1. ábrán az e jelet) használata javasolt, amellyel a hideg idő ellenére is 100%-ig feltölhető az akkumulátor.

6. „REFRESH“ üzemmód automatikusan elindul, amikor az akkumulátor teljesen lemerült.

Ha az akkumulátor teljesen lemerült, és a feszültsége jóval alatta van a nominális feszültségének, például 5 V alatt van a 6 V-os, 10 V alatt a 12 V-os és 20 V alatt a 24 V –os akkumulátornál, a töltő automatikusan elindítja a frissítő üzemmódot (lásd az 1. ábrán a f jelet), és impulzus töltéssel tölti az akkumulátort, amíg az el nem éri a normál töltéshez szükséges feszültséget.7. „FAULT“ jelző világít, amikor az akkumulátor hibás Ha az akkumulátor hibás a „FAULT” feliratú LED (lásd az 1. ábrán a g jelet) világít. Ekkor a töltés leáll. Húzza ki a töltő hálózati dugóját, és vegye le az akkumulátor saruiról a töltő csatlakozóit. Ellenőriztesse az akkumulátort, és ha szüksé- ges, cserélje ki

8. Az akkumulátor teljesen fel van töltve

Ha az akkumulátor teljesen feltöltődött, húzza ki a töltő dugóját a hálózatból, majd vegye le a csatlakozókat az akkumu- látorról, először a feketét a negatív (-) pólusról, majd a pirosat a (+) pozitív pólusról.

9. Impulzus csepptöltés

Az akkumulátort hosszabb ideig (például télre) a töltőre kapcsolva tarthatjuk. A töltő érzékeli a feszültség csökkenését, és automatikusan újratölti az akkut.

Bemeneti feszültség 230 V AC/50Hz Védelmi osztály II Védelem IP65 Töltési feszültség 6 V: 7,25V/12 V: 14,5 V/24 V: 29,0 V Töltési feszültség COLD TEMP. 6 V: 7,45V/12 V: 14,9 V/24 V: 29,8 V Beállítható töltőáram 1 A/2 A/4 A Akkumulátor kapacitása 4,5 Ah – 160Ah FELELŐSSÉGVÁLLALÁS ELHÁRÍTÁSA A használati utasításban található információkat a gyártó előzetes bejelentés nélkül megváltoztathatja. A gyártó nem vállal felelősséget közvetlen, közvetett, véletlenszerű vagy egyéb olyan meghibásodásért, ami a készülék jelen használa- ti utasításában megadottól eltérő használatból adódik, valamint a következményes kárért. GARANCIA A gyártó 3 éves garanciát vállal a készülékre. A garancia nem vonatkozik a használati utasításban leírtak figyelmen kívül hagyásából eredő károkra illetve a nem megfelelő használatból adódó fizikai sérülésekre. A gyártó fenntartja magának a jogot, hogy a termék műszaki adatait előzetes bejelentés nélkül megváltoztassa. Az esetleges elírásokért, nyomdai hibákért felelősséget nem vállal. 06/2014 Forgalmazza: Kapacitás Kft. 1115 Budapest, Szentpétery u. 24-26. Tel.: [phone]; Fax: [phone] E-mail: [e-mail] www.akku.huI Manuale di istruzioni ALCT 6/24-4 PREFAZIONE Gentile Cliente, Grazie per aver acquistato il caricabatterie ANSMANN ALCT 6-24/4. Queste istruzioni per l‘uso l’aiuteranno a utilizzare tutte le caratteristiche del ALCT 6-24/4. Ci auguriamo che rimanga soddisfatto del suo nuovo caricabatterie. Il team ANSMANN
