Toote tüüp	Pliiaku laadija
Bränd	ANSMANN
Mudel	ALCT 6244 (ALCT 6/24-4)
Sisendpinge	230 V AC, 50 Hz
Laadimispinged	6 V / 12 V / 24 V (automaatvalik)
Reguleeritavad laadimisvoolud	1 A, 2 A, 4 A
Soovitatav aku mahutavus	4,5 Ah kuni 160 Ah
Kaitse	IP65 kaitseaste (tolmu- ja veepritsmete kindel)
Kaitseklass	II
Laadimisrežiimid	Standardrežiim, automaatne regenereerimisrežiim, külma temperatuuri režiim
Ekraan	Oleku LEDid (Toide, pinge, režiim)
Ohutus	Kaitse ülekoormuse, lühise ja polaarsuse ümberpööramise eest; vea korral helisignaal ja punane LED
Hooldus	Puhasta kuiva lapiga; hooldus volitatud edasimüüja poolt
Garantii	3 aastat
Kasutamine	Ainult siseruumides, kuivas ja ventileeritud kohas

Korduma kippuvad küsimused - ALCT 6244 ANSMANN

Kuidas ühendada laadija akuga?

Alustage klambrite ühendamisest akuga: punane klamber positiivsele klemmile (+) ja must negatiivsele klemmile (-). Seejärel ühendage laadija vooluvõrku. Lahtiühendamiseks eemaldage esmalt voolujuhe, seejärel klambrid, alustades mustast.

Mida tähendab vilkuv punane tuli?

Vilkuv punane tuli näitab polaarsuse ümberpööramist või ühenduse viga. Kontrollige, et klambrid on õigesti ühendatud (punane +, must -). Kui probleem püsib, võib aku olla vigane.

Kuidas valida sobiv laadimisvool?

Kasutage MODE nuppu valimaks 1A, 2A või 4A. Väikeste akude puhul (alla 6 Ah) valige 1A. Akude puhul 6 kuni 15 Ah kasutage 2A. Üle 15 Ah seadke 4A.

Kas ma saan laadida külmunud või kahjustatud akut?

Ei, ärge kunagi laadige külmunud või kahjustatud akut. See võib põhjustada plahvatusi või happelekkeid.

Mida teha, kui ekraanil kuvatakse 'FAULT'?

Sõna 'FAULT' tähendab, et aku loetakse vigaseks. Ühendage laadija lahti ja eemaldage klambrid. Laske akut kontrollida ja vajadusel asendage see.

Milleks kasutatakse režiimi 'COLD TEMP'?

Režiim 'COLD TEMP' (külm temperatuur) on soovitatav, kui ümbritsev temperatuur on alla 5°C. See suurendab laadimispinget, et kompenseerida külma mõju ja tagada täielik laadimine. Aktiveerimiseks hoidke MODE nuppu all 3 sekundit.

Kuidas töötab regenereerimisrežiim?

Regenereerimisrežiim (REFRESH) käivitub automaatselt, kui aku on väga tühjenenud (pinge alla 5V 6V puhul, 10V 12V puhul, 20V 24V puhul). See saadab laadimisimpulsse, et tõsta pinge piisavale tasemele enne normaallaadimisele üleminekut.

Kas laadija võib jääda püsivalt ühendatuks?

Jah, kui aku on täielikult laetud, lülitub laadija automaatselt hooldusrežiimi (säilituslaadimine), et kompenseerida isetühjenemist. Seega võite selle jätta ühendatuks pikaks ajaks, näiteks talveks.

Kus saan lasta laadijat parandada?

Ainult ANSMANNi volitatud edasimüüja saab tagada seadme hoolduse ja remondi. Ärge kunagi proovige laadijat ise avada, see tühistab garantii.

Millised on laadimispinged külma režiimis?

Režiimis 'COLD TEMP' on laadimispinged: 7,45 V 6 V aku puhul, 14,9 V 12 V aku puhul ja 29,8 V 24 V aku puhul.

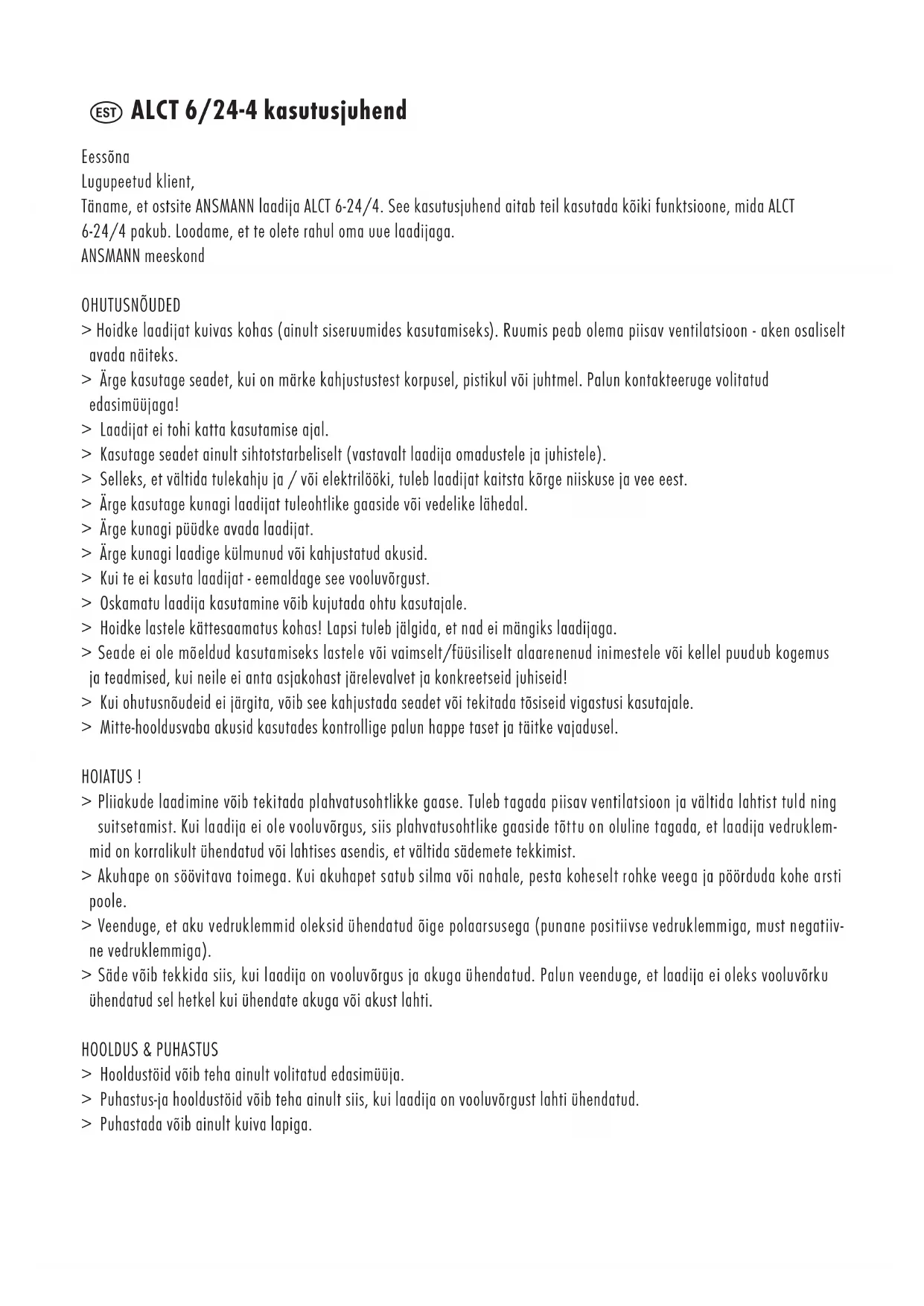

KASUTUSJUHEND ALCT 6244 ANSMANN

Täname, et ostsite ANSMANN laadija ALCT 6-24/4. See kasutusjuhend aitab teil kasutada köiki funktsioone, mida ALCT

6-24/4 pakub. Loodame, et te olete rahul oma uue laadijaga.

ANSMANN meeskond

OHUTUSNÕUDED

Hoidke laadijat kuivas kohas (ainult siseruumides kasutamiseks). Ruumis peab olema piisav ventilatsioon - aken osaliselt avada näiteks.
Ärge kasutage seadet, kui on märke kahjustustest korpusel, pistikul või juhtmel. Palun kontakteeruge volitatud edasimüüjaga!
Laadijat ei tohi katta kasutamise ajal.
Kasutage seadet ainult sihtotstarbeliselt (vastavalt laadija omadustele ja juhistele).
Selleks, et vältida tulekahju ja / või elektrilööki, tuleb laadijat kaitsta kõrge niiskuse ja vee eest.
Ärge kasutage kunagi laadijat tuleohtlike gaaside või vedelike lähedal.
Ärge kunagi püüdke avada laadijat.
Ärge kunagi laadige külmunud või kahjustatud akusid.
Kui te ei kasuta laadijat - eemaldage see vooluvõrgust.
Oskamatu laadija kasutamine võib kujutada ohtu kasutajale.
Hoidke lastele kättesaamatus kohas! Lapsi tuleb jälgida, et nad ei mängiks laadijaga.
Seade ei ole mõeldud kasutamiseks lastele või vaimselt/füüsiliselt alaarenenud inimestele või kellel puudub kogemus ja teadmised, kui neile ei anta asjakohast järelevalvet ja konkreetseid juhiseid!
Kui ohutusnõudeid ei järgita, võib see kahjustada seadet või tekitada tõsiseid vigastusi kasutajale.
Mitte-hooldusvaba akusid kasutades kontrollige palun happe taset ja täitke vajadusel.

HOIATUS!

Pliiakude laadimine võib tekitada plahvatusohtlikke gaase. Tuleb tagada piisav ventilatsioon ja vältida lahtist tuld ning suitsetamist. Kui laadija ei ole vooluvõrgus, siis plahvatusohtlike gaaside töttu on oluline tagada, et laadija vedruklem-mid on korralikult ühendatud või lahtises asendis, et vältida sädemete tekkimist.
Akuhape on söövitava toimega. Kui akuhapet satub silma vöi nahale, pesta koheselt rohke veega ja pöörduda kohe arsti poole.
Veenduge, et aku vedruklemmid oleksid ühendatud öige polaarsusega (punane positiivse vedruklemmiga, must negatiivne vedruklemmiga).
Säde võib tekkida siis, kui laadija on vooluvõrgus ja akuga ühendatud. Palun veenduge, et laadija ei oleks vooluvõrku ühendatud sel hetkel kui ühendate akuga või akust lahti.

HOOLDUS & PUHASTUS

Hooldustöid vöib teha ainult volitatud edasimüüja.
Puhastus-ja hooldustöid võib teha ainult siis, kui laadija on vooluvõrgust lahti ühendatud.
Puhastada võib ainult kuiva lapiga.

FUNKTSIOONID

Automaatne pliiakude laadija 6V/12V/24V akudele.
Reguleeritav laadimisvool (1A/2A/4A) sõltuvalt aku nominaalpingest.
Ülelaadimise kaitse.
Lühise ja valepolaarsuse vastane kaitse.
Automaatne laadimise alustamine.
Automaatne „REFRESH“ režiim.
Valitav „COLD TEMP.“ režiim.

KASUTAMINE

1. Ühendage laadija akuga jälgides öiget polaarsust

Esmalt ühendage laadija akuga: punane vedruklemm positiivne aku klemmiga (+), must vedruklemm negatiivse aku klemmiga (-). Veenduge, et vedruklemmid on korralikult ühendatud. Kui aku on paigaldatud sõidukile ja aku klemmid ei ole leitavad, lugege sõiduki kasutusjuhendit.

Kui laadija vedruklemmid on kogemata ühendatud vale polaarsusega, hakkab punane tuli põlema (vt.1a) ja kostub hoiatus-signaal. Ühendage koheselt vedruklemmid õige polaarsusega.

2. Ühendage laadija vooluvörku

Ühendage laadija voolujuhe 220v vooluvõrku ja lülitage sisse. "POWER" LED süttib punaselt põlema (vt 1b).

3. Automaatne aku pinge tuvastamine

LED indikaatorid 6V/12V/24V (vt.1c) vilguvad paar sekundit, kuni seade on tuvastanud aku pinge. Vastav LED indikaator süttib jäädavalt põlema. Valitud akut laetakse nüüd vaikimisi laadimisvooluga 1A. Palun kontrollige, et tuvastatud pinge ühtib tegeliku aku pingega, mida laete. Kui pinged ei ühti, siis on aku ilmselt vigane. Sel juhul soovitame akut kontrollida ja vajadusel ringi vahetada.

4. Seadistamine laadimisvool kasutades „MODE“ nuppu

Sõltuvalt aku pingest, vajutades nuppu MODE (vt.1d), võib kasutada erinevat laadimise voolu (vt. joonis 2). Kui te ei reguleeri käsitsi laadimise voolu, laetakse akut vaikimisi voolutugevusega 1A. Väiksemaid akusid, mille mahtuvus on alla 6Ah, tuleks laadida 1A voolutugevusega. Akusid üle 6Ah, kuid alla 15Ah mahutavusega, peaks laadima 4A voolutugevusega ja üle 15Ah akusid 4A voolutugevusega.

5. Temperatuuridel alla 5°C soovitame laadida „COLD TEMPERATURE“ režiimis. Aktiveerimiseks vajutage ja hoidke all nuppu „MODE“ umbes 3 sekundit.

Kuna külmas aku pinge tase muutub, siis normaalrežiimis laadides ei saa aku 100% laetud. Seetõttu soovitame „COLD TEMP“ režiimi (vt.1e), siis saab aku 100% laetud külmast hoolimata.

6. „REFRESH“ (värskendus) algab automaatselt, kui aku on täiesti tühi.

Kui aku on täiesti tühi, st aku pinge on palju madalam, kui peaks olema nominaalne aku pinge: näiteks alla 5V (6voldise aku puhul), alla 10V (12voldise aku puhul) ja alla 20V (24voldise aku puhul), laadija lülitub automaatselt „refresh“ režiimi (vt.1f) ja laeb akut impulsslaadimisega, kuni piisav pinge normaalrežiimis laadimiseks on saavutatud. Normaalrežiimis laadides tuleb sobiv laadimisevool eraldi valida.

7. „FAULT“ (viga) kuvatakse, kui akut peetakse defektseks

Kui aku ei tööta, süttib põlema „FAULT“ LED (vt.1g). Laadimine peatub. Eemaldage toitejuhe ja eemaldage aku. Soovitame kontrollida akut ja asendada see vajadusel.

8. Aku on täis laetud

Kui aku on täis laetud, eemaldage toitejuhe vooluvõrgust ja seejärel eemaldage aku küljest vedruklemmid: esimesena must (-) ja seejärel punane vedruklemm (+).

9. Järellaadimine

Aku võib jääda laadijaga ühendatud asendisse pikemaks ajaks (nt talvel). Laadija tuvastab aku tühjenemise ja laeb seda automaatselt.

TEHNILISED ANDMED

Sisend pinge 230V AC / 50Hz

Kaitse klass II

K a i † s e l P 6 5

Laadimise pinge 6V: 7,25V / 12V: 14,5V / 24V: 29,0V

Laadimise pinge COLDTEMP. 6V: 7,45V / 12V: 14,9V / 24V: 29,8V

Reguleeritavad laadimisvoolud 1A / 2A / 4A

Aku mahutavus 4,5Ah - 160Ah

LAHTIÜTLEMINE

Kasutusjuhendis sisalduvat teavet võib muuta ilma teatamata. ANSMANN ei vastuta ühegi otsese, kaudse, juhusliku või põhjusliku kahju eest või muu kahju, mis on põhjustatud ebaõigest seadme kasutamisest või käesolevas juhendis toodud juhiste eiramise tõttu.

GARANTII TEAVE

ANSMANN pakub antud seadmele 3-aastast garantiid. Grantii ei kehti kahjustatud laadijale, kui seda ei ole kasutatud vastavalt juhendis toodud juhistele.

Kasutusjuhendis sisalduvat teavet võib muuta ilma teatamata. ANSMANN ei võta endale vastutust trükivigade eest. 06/2014
