Typ produktu	Ładowarka akumulatorów kwasowo-ołowiowych
Marka	ANSMANN
Model	ALCT 6244 (ALCT 6/24-4)
Napięcie wejściowe	230 V AC, 50 Hz
Napięcia ładowania	6 V / 12 V / 24 V (automatyczny wybór)
Regulowane prądy ładowania	1 A, 2 A, 4 A
Zalecana pojemność akumulatora	4,5 Ah do 160 Ah
Ochrona	Klasa IP65 (odporny na kurz i bryzgi wody)
Klasa ochronności	II
Tryby ładowania	Tryb standardowy, tryb automatycznej regeneracji, tryb niskiej temperatury
Wyświetlacz	Diody LED stanu (Power, napięcie, tryb)
Bezpieczeństwo	Ochrona przed przeładowaniem, zwarciem i odwrotną polaryzacją; sygnał dźwiękowy i czerwona dioda LED w przypadku błędu
Konserwacja	Czyścić suchą szmatką; konserwacja przez autoryzowanego sprzedawcę
Gwarancja	3 lata
Zastosowanie	Tylko w pomieszczeniach, suchym i wentylowanym miejscu

Często zadawane pytania - ALCT 6244 ANSMANN

Jak podłączyć ładowarkę do akumulatora?

Zacznij od podłączenia zacisków do akumulatora: czerwony zacisk do bieguna dodatniego (+), a czarny do bieguna ujemnego (-). Następnie podłącz ładowarkę do gniazdka sieciowego. Aby odłączyć, najpierw wyjmij przewód sieciowy, a następnie zdejmij zaciski, zaczynając od czarnego.

Co oznacza migająca czerwona dioda?

Migająca czerwona dioda oznacza odwrotną polaryzację lub błąd połączenia. Sprawdź, czy zaciski są prawidłowo podłączone (czerwony do +, czarny do -). Jeśli problem nadal występuje, akumulator może być uszkodzony.

Jak wybrać odpowiedni prąd ładowania?

Użyj przycisku MODE, aby wybrać 1A, 2A lub 4A. W przypadku małych akumulatorów (poniżej 6 Ah) wybierz 1A. Dla akumulatorów 6-15 Ah użyj 2A. Powyżej 15 Ah ustaw na 4A.

Czy mogę ładować zamarznięty lub uszkodzony akumulator?

Nie, nigdy nie ładuj zamarzniętego lub uszkodzonego akumulatora. Może to spowodować wybuch lub wyciek kwasu.

Co zrobić, gdy wyświetlacz pokazuje 'FAULT'?

Słowo 'FAULT' oznacza, że akumulator jest uznawany za uszkodzony. Odłącz ładowarkę i zdejmij zaciski. Zleć sprawdzenie akumulatora i wymień go w razie potrzeby.

Do czego służy tryb 'COLD TEMP'?

Tryb 'COLD TEMP' (niska temperatura) jest zalecany, gdy temperatura otoczenia jest niższa niż 5°C. Zwiększa napięcie ładowania, aby skompensować skutki zimna i zapewnić pełne naładowanie. Aby go aktywować, przytrzymaj przycisk MODE przez 3 sekundy.

Jak działa tryb regeneracji?

Tryb regeneracji (REFRESH) uruchamia się automatycznie, jeśli akumulator jest bardzo rozładowany (napięcie poniżej 5V dla 6V, 10V dla 12V, 20V dla 24V). Wysyła impulsy ładowania, aby przywrócić napięcie do wystarczającego poziomu, zanim przejdzie do normalnego ładowania.

Czy ładowarka może pozostać podłączona na stałe?

Tak, po całkowitym naładowaniu akumulatora ładowarka automatycznie przełącza się w tryb podtrzymania (ładowanie konserwacyjne), aby skompensować samorozładowanie. Możesz pozostawić ją podłączoną na dłuższy czas, np. zimą.

Gdzie mogę oddać ładowarkę do naprawy?

Tylko autoryzowany sprzedawca ANSMANN może przeprowadzać konserwację i naprawę urządzenia. Nigdy nie próbuj samodzielnie otwierać ładowarki, ponieważ spowoduje to utratę gwarancji.

Jakie są napięcia ładowania w trybie zimnym?

W trybie 'COLD TEMP' napięcia ładowania wynoszą: 7,45 V dla akumulatora 6 V, 14,9 V dla akumulatora 12 V i 29,8 V dla akumulatora 24 V.

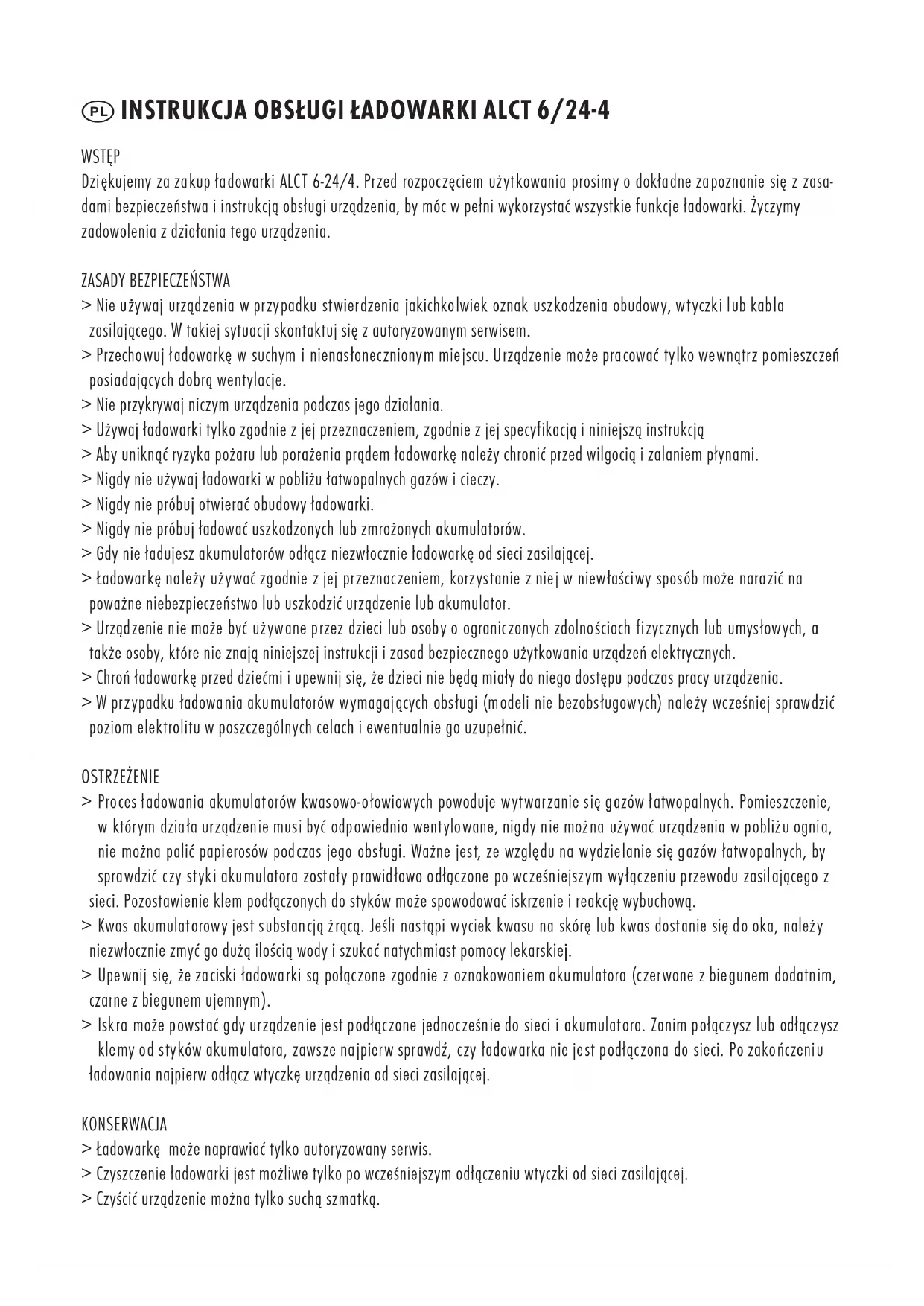

INSTRUKCJA OBSŁUGI ALCT 6244 ANSMANN

Dziękujemy za zakup ładowarki ALCT 6-24/4. Przed rozpoczęciem użytkowania prosimy o dokładne zapoznanie się z zasadami bezpieczeństwa i instrukcją obsługi urządzenia, by móc w pełni wykorzystać wszystkie funkcje ładowarki. Życzymy zadowolenia z działania tego urządzenia.

ZASADY BEZPIECZEŃSTWA

Nie używaj urządzenia w przypadku stwierdzenia jakichkolwiek oznak uszkodzenia obudowy, wtyczki lub kabla zasilającego. W takiej sytuacji skontaktuj się z autoryzowanym serwisem.
Przechowuj ładowarkę w suchym i nienasłonecznionym miejscu. Urządzenie może pracować tylko wewnątrz pomieszczeń posiadających dobrą wentylacje.
Nie przykrywaj niczym urządzenia podczas jego działania.
Używaj ładowarki tylko zgodnie z jej przeznaczeniem, zgodnie z jej specyfikacją i niniejszą instrukcją
Aby uniknąć ryzyka pożaru lub porażenia prądem ładowarkę należy chronić przed wilgocią i zalaniem płynami.
Nigdy nie używaj ładowarki w pobliżu łatwopalnych gazów i cieczy.
Nigdy nie próbuj otwierać obudowy ładowarki.
Nigdy nie próbuj ładować uszkodzonych lub zmrożonych akumulatorów.
Gdy nie ładujesz akumulatorów odłącz niezwłocznie ładowarkę od sieci zasilającej.
ładowarkę należy używać zgodnie z jej przeznaczeniem, korzystanie z niej w niewłaściwy sposób może narazić na poważne niebezpieczeństwo lub uszkodzić urządzenie lub akumulator.
Urządzenie nie może być używane przez dzieci lub osoby o ograniczonych zdolnościach fizycznych lub umysłowych, a także osoby, które nie znają niniejszej instrukcji i zasad bezpiecznego użytkowania urządzeń elektrycznych.
Chron ładowarkę przed dziećmi i upewnij się, że dzieci nie będą miały do niego dostępu podczas pracy urządzenia.
W przypadku ładowania akumulatorów wymagających obsługi (modeli nie bezobstugowych) należy wcześniej sprawdzić poziom elektrolitu w poszczególnych celach i ewentualnie go uzupełnić.

OSTRZEŻENIE

Proces ładowania akumulatorów kwasowo-ołowiowych powoduje wytwarzanie się gazów łatwopalnych. Pomieszczenie, w którym działa urządzenie musi być odpowiednio wentylowane, nigdy nie można używać urządzenia w pobliżu ognia, nie można palić papierosów podczas jego obsługi. Ważne jest, ze względu na wydzielanie się gazów łatwopalnych, by sprawdzić czy styki akumulatora zostały prawidłowo odłączone po wcześniejjszym wyłączeniu przewodu zasilającego z sieci. Pozostawienie klem podłączonych do styków może spowodować iskrzenie i reakcję wybuchową.
Kwas akumulatorowy jest substancją żzącq. Jeśli nastąpi wyciek kwasu na skórę lub kwas dostanie się do oka, należy niezwłocznie zmyć go dużą ilością wody i szukać natychmiast pomocy lekarskiej.
Upewnij się, że zaciski ładowarki są potączone zgodnie z oznakowaniem akumulatora (czerwone z biegunem dodatnim, czarne z biegunem ujemnym).
Iskra może powstać gdy urządzenie jest podłączone jednocześnie do sieci i akumulatora. Zanim połączysz lub odłączysz klemy od styków akumulatora, zawsze najpierw sprawdź, czy ładowarka nie jest podłączona do sieci. Po zakończeniu ładowania najpierw odłącz wtyczkę urządzenia od sieci zasilającej.

KONSERWACJA

Ładowarkę może naprawiać tylko autoryzowany serwis.
Czyszczenie ładowarki jest możliwe tylko po wcześniejszym odłączeniu wtyczki od sieci zasilającej.
Czyścić urządzenie można tylko suchą szmatką.

INFORMACJE TECHNICZNE

Ładowarka akumulatorów kwasowo-ołowiowych 6V/12V/24V
Regulacja natężenia prądu ładowania (1A/2A/4A) odpowiednio do nominalnego napięcia akumulatora
Zabezpieczenie przed przeładowaniem
Zabezpieczenie przed zwarciem i niewłaściwą polaryzacją
Automatyczne rozpoczęcie ładowania
Automatyczny tryb "REFRESH"
Wybór trybu „COLD TEMPERATURE“

DZIAŁANIE I OBSŁUGA

1. Podłączenie ładowarki do akumulatora zgodnie z polaryzacją.

Połącz czerwony zacisk ładowarki z dodatnim stykiem akumulatora (+), następnie czarny zacisk połącz z ujemnym stykiem (-). Upewnij się jeszcze raz, czy klemy zaciśnięte są prawidłowo.

Sprawdź w instrukcji obsługi pojazdu możliwość ładowania akumulatora, zwłaszcza gdy jego złącza są trudnodostępne. Jeśli klemy nie zostaną podłączone prawidłowo, zgodnie z oznakowaniem, zapali się czerwona dioda LED (rys. 1a) i dodatkowo usłyszysz sygnał ostrzegawczy. W takim przypadku niezwłocznie zmień położenie zacisków.

2. Podłączenie ładowarki do zasilania sieciowego

Włóż wtyczkę urządzenia do gniazda zasilania sieciowego. Zapali się czerwona dioda LED z oznaczeniem „POWER” (rys. 1b).

3. Automatyczne rozpoznawanie napięcia

Diody LED oznaczające napięcie 6V/12V/24V (rys. 1c) będą migać przez kilka sekund, aż urządzenie rozpozna napięcie akumulatora. Odpowiednia dioda zapali się wówczas na stałe. Akumulator będzie ładowany domyślnym prądem o natężeniu 1A. Należy sprawdzić czy rozpoznane napięcie pokrywa się z oznaczeniem napięcia na akumulatorze. Jeśli nie ma tej zgodności najprawdopodobniej akumulator jest uszkodzony. W takiej sytuacji zalecamy inspekcję techniczną lub jego wymianę.

4. Ustawienie trybu ładowania przy użyciu przycisku „MODE”

W zależności od napięcia akumulatora należy wybrać odpowiadający mu poziom natężenia (rys. 2) używając przycisku „MODE” (rys. 1d). Gdy nie ustali się tej wartości manualnie urządzenie rozpocznie ładowanie zgodnie z domyślnym ustawie- niem 1A. Zalecamy ładowanie mniejszych akumulatorów, których pojemność jest niższa od 6Ah na poziomie 1A. Akumulatory o wyższej pojemności, lecz niższej niż 16Ah należy ładować na poziomie 4A a akumulatory o pojemności powyżej 16Ah wybierając poziom 4A.

5. ładowanie w temperaturze poniżej 5 stopni C (41 stopni F)

W przypadku ładowania akumulatora w niskich temperaturach zalecamy zastosowanie funkcji „COLD TEMPERATURE”. By ją aktywować należy wcisnąć i przytrzymać przez ok. 3 sekundy przycisk „MODE”. W niskich temperaturach poziom napięcia akumulatorów zmienia się, dlatego osiągnięcie pełnego naładowania w zwykłym trybie jest niemożliwe. Używając przycisku „COLD TEMPERATURE” (rys. 1E), mimo niskiej temperatury otoczenia, można naładować akumulator w 100%.

1. Automatyczne uruchamianie funkcji „REFRESH” w przypadku całkowicie rozładowanego akumulatora Jeśli akumulator jest całkowicie wyładowany tzn. jego napięcie jest dużo niższe od poziomu nominalnego: poniżej 5V dla akumulatorów 6V, poniżej 10V dla 12V oraz poniżej 20V dla 24V akumulatorów, urządzenie automatycznie włącza się w tryb „REFRESH” (rys. 1f) i rozpoczyna ładowanie impulsowe, aż do osiągnięcia napięcia umożliwiającego normalny proces ładowania. Po zakończeniu trybu „REFRESH” można wybrać prąd dalszego ładowania.

7. Rozpoznanie uszkodzenia akumulatora

Uszkodzenie akumulatora wskaże zapalenie się diody LED z oznaczeniem „FAULT” (rys. 1g). Ładowanie zatrzyma się. Odłącz wtyczkę ładowarki od sieci zasilającej i odłącz akumulator. Zalecamy w tej sytuacji inspekcję techniczną akumulatora lub jego wymianę.

8. Petne naładowanie akumulatora

Po pełnym naładowaniu akumulatora należy odłączyć przewód zasilający, a następnie zdjęć klemy: najpierw czarną ze złącza ujemnego (-) a potem czerwoną ze złącza dodatniego (+).

9. ładowanie podtrzymujące

Można alternatywnie podłączyć akumulator do ładowania przez dłuższy czas (np. podczas zimy).

Urządzenie automatycznie wykryje utratę pojemności i rozpocznie ładowanie podtrzymujące.

DANE TECHNICZNE

Napięcie zasilające: 230V AC / 50Hz

Klasa ochrony: II

Ochrona: IP65

Prąd ładowania: 6V:7,25V / 12V:14,5V / 24V:29,0V

Prąd ładowania w trybie „COLD TEMPERATURE” 6V:7,45V / 12V:14,9V / 24V: 29,8V

Wybór prądu ładowania 1A / 2A / 4A

Pojemność akumulatora 4,5Ah - 160Ah

UWAGA

Informacje zawarte w instrukcji obsługi mogą być zmienione bez wcześniejszego powiadomienia. Firma ANSMANN nie ponosi odpowiedzialności za jakiekolwiek niewłaściwe użytkowanie urządzenia lub korzystanie z niego niezgodnie z instrukcją obsługi.

WARUNKI GWARANCJI

To urządzenie objęte jest 3 letnią gwarancją. Gwarancja nie obejmuje uszkodzeń spowodowanych nie przestrzeganiem zasad użytkowania opisanych w niniejszej instrukcji.
