ALCT 6244 - Batterieladegerät ANSMANN - Kostenlose Bedienungsanleitung

Produkttyp	Blei-Säure-Batterieladegerät
Marke	ANSMANN
Modell	ALCT 6244 (ALCT 6/24-4)
Eingangsspannung	230 V AC, 50 Hz
Ladespannungen	6 V / 12 V / 24 V (automatische Auswahl)
Einstellbare Ladeströme	1 A, 2 A, 4 A
Empfohlene Batteriekapazität	4,5 Ah bis 160 Ah
Schutz	Schutzart IP65 (staub- und strahlwassergeschützt)
Schutzklasse	II
Lademodi	Standardmodus, automatischer Regenerationsmodus, Kaltemodus
Anzeige	Status-LED (Power, Spannung, Modus)
Sicherheit	Überlast-, Kurzschluss- und Verpolungsschutz; akustisches Signal und rote LED bei Fehler
Wartung	Mit einem trockenen Tuch reinigen; Wartung durch autorisierten Händler
Garantie	3 Jahre
Verwendung	Nur in Innenräumen, trocken und gut belüftet

Häufig gestellte Fragen - ALCT 6244 ANSMANN

Wie schließe ich das Ladegerät an die Batterie an?

Schließen Sie zuerst die Klemmen an die Batterie an: die rote Klemme an den Pluspol (+) und die schwarze an den Minuspol (-). Stecken Sie dann das Ladegerät in eine Steckdose. Zum Trennen ziehen Sie zuerst das Netzkabel ab, dann die Klemmen, beginnend mit der schwarzen.

Was bedeutet die blinkende rote LED?

Ein blinkendes rotes Licht zeigt eine Verpolung oder einen Verbindungsfehler an. Überprüfen Sie, ob die Klemmen richtig angeschlossen sind (rot an +, schwarz an -). Wenn das Problem weiterhin besteht, ist die Batterie möglicherweise defekt.

Wie wähle ich den richtigen Ladestrom aus?

Verwenden Sie die MODE-Taste, um 1A, 2A oder 4A auszuwählen. Für kleine Batterien (weniger als 6 Ah) wählen Sie 1A. Für Batterien von 6 bis 15 Ah verwenden Sie 2A. Über 15 Ah stellen Sie auf 4A ein.

Kann ich eine gefrorene oder beschädigte Batterie laden?

Nein, laden Sie niemals eine gefrorene oder beschädigte Batterie. Dies könnte zu Explosionen oder Säureaustritt führen.

Was tun, wenn das Display 'FAULT' anzeigt?

Das Wort 'FAULT' bedeutet, dass die Batterie als defekt eingestuft wird. Trennen Sie das Ladegerät und entfernen Sie die Klemmen. Lassen Sie die Batterie überprüfen und ersetzen Sie sie bei Bedarf.

Wofür ist der Modus 'COLD TEMP'?

Der Modus 'COLD TEMP' (Kaltemodus) wird empfohlen, wenn die Umgebungstemperatur unter 5°C liegt. Er erhöht die Ladespannung, um die Auswirkungen der Kälte auszugleichen und eine vollständige Ladung zu gewährleisten. Um ihn zu aktivieren, halten Sie die MODE-Taste 3 Sekunden lang gedrückt.

Wie funktioniert der Regenerationsmodus?

Der Regenerationsmodus (REFRESH) startet automatisch, wenn die Batterie sehr tief entladen ist (Spannung unter 5V bei 6V, 10V bei 12V, 20V bei 24V). Er sendet Ladungsimpulse, um die Spannung auf ein ausreichendes Niveau zu bringen, bevor er in den normalen Lademodus wechselt.

Kann das Ladegerät dauerhaft angeschlossen bleiben?

Ja, sobald die Batterie vollständig geladen ist, schaltet das Ladegerät automatisch in den Erhaltungsmodus (Erhaltungsladung), um die Selbstentladung auszugleichen. Sie können es daher über längere Zeiträume, z.B. im Winter, angeschlossen lassen.

Wo kann ich das Ladegerät reparieren lassen?

Nur ein autorisierter ANSMANN-Händler kann Wartung und Reparatur des Geräts durchführen. Versuchen Sie niemals, das Ladegerät selbst zu öffnen, da dies die Garantie ungültig macht.

Welche Ladespannungen gibt es im Kaltmodus?

Im Modus 'COLD TEMP' betragen die Ladespannungen: 7,45 V für eine 6V-Batterie, 14,9 V für eine 12V-Batterie und 29,8 V für eine 24V-Batterie.

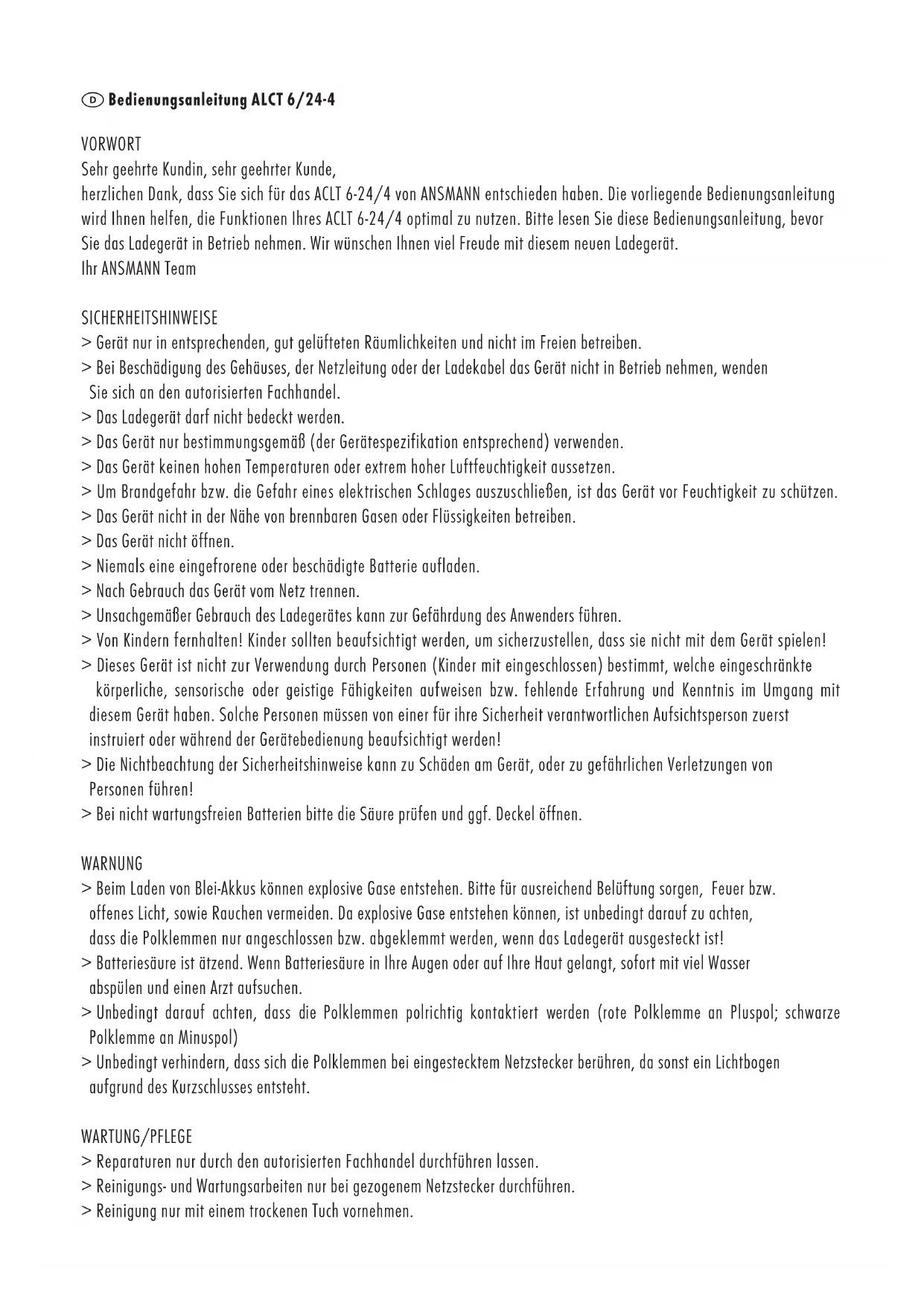

BEDIENUNGSANLEITUNG ALCT 6244 ANSMANN

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank, dass Sie sich für das ACLT 6-24/4 von ANSMANN entschieden haben. Die vorliegende Bedienungsanleitung wird Ihnen helfen, die Funktionen Ihres ACLT 6-24/4 optimal zu nutzen. Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Ladegerät in Betrieb nehmen. Wir wünschen Ihnen viel Freude mit diesem neuen Ladegerät.

Ihr ANSMANN Team

SICHERHEITSHINWEISE

Gerät nur in entsprechenden, gut gelüfteten Räumlichkeiten und nicht im Freien betreiben.
Bei Beschädigung des Gehäuses, der Netzleitung oder der Ladekabel das Gerät nicht in Betrieb nehmen, wenden Sie sich an den autorisierten Fachhandel.
Das Ladegerät darf nicht bedeckt werden.
Das Gerät nur bestimmungsgemäß (der Gerätespezifikation entsprechend) verwenden.
Das Gerät keinen hohen Temperaturen oder extrem hoher Luftfeuchtigkeit aussetzen.
Um Brandgefahr bzw. die Gefahr eines elektrischen Schlages auszuschließen, ist das Gerät vor Feuchtigkeit zu schützen.
Das Gerät nicht in der Nähe von brennbaren Gasen oder Flüssigkeiten betreiben.
Das Gerät nicht öffnen.
Niemals eine eingefrorene oder beschädigte Batterie aufladen.
Nach Gebrauch das Gerät vom Netz trennen.
Unsachgemäßer Gebrauch des Ladegerätes kann zur Gefährdung des Anwenders führen.
Von Kindern fernhalten! Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen!
Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden!
Die Nichtbeachtung der Sicherheitshinweise kann zu Schäden am Gerät, oder zu gefährlichen Verletzungen von Personen führen!
Bei nicht wartungsfreien Batterien bitte die Säure prüfen und ggf. Deckel öffnen.

WARNUNG

Beim Laden von Blei-Akkus können explosive Gase entstehen. Bitte für ausreichend Belüftung sorgen, Feuer bzw. offenes Licht, sowie Rauchen vermeiden. Da explosive Gase entstehen können, ist unbedingt darauf zu achten, dass die Polklemmen nur angeschlossen bzw. abgeklemmt werden, wenn das Ladegerät ausgesteckt ist!
Batteriesäure ist ätzend. Wenn Batteriesäure in Ihre Augen oder auf Ihre Haut gelangt, sofort mit viel Wasser abspülen und einen Arzt aufsuchen.
Unbedingt darauf achten, dass die Polklemmen polrichtig kontaktiert werden (rote Polklemme an Pluspol; schwarze Polklemme an Minuspol)
Unbedingt verhindern, dass sich die Polklemmen bei eingestecktem Netzstecker berühren, da sonst ein Lichtbogen aufgrund des Kurzschlusses entsteht.

WARTUNG/PFLEGE

Reparaturen nur durch den autorisierten Fachhandel durchführen lassen.
Reinigungs- und Wartungsarbeiten nur bei gezogenem Netzstecker durchführen.
Reinigung nur mit einem trockenen Tuch vornehmen.

FUNKTIONSÜBERSICHT

Ladegerät zur automatischen Ladung von 6V/12V/24V Blei-Säure / Blei-Gel / Blei-Vlies Akkus
Ladestrom einstellbar (1/2/4 Ampere)
Elektronischer Schutz gegen Kurzschluss, Verpolung und Überladung
Automatische Nachladung
Automatischer „REFRESH“ Modus
Wählbarer „COLD TEMP.“ Modus

INBETRIEBNAHME

1. Klemmen polrichtig anschließen

Verbinden Sie zuerst das Ladegerät mit der zu ladenden Batterie. Klemmen Sie erst die rote Polklemme an den Pluspol (+) der Batterie, danach die schwarze Polklemme an den Minuspol (-). Vergewissern Sie sich, dass die Polklemmen richtig angeschlossen sind. Sofern die Batterie im Fahrzeug verbaut ist und die Pole der Batterie nicht erreichbar sind, ziehen Sie bitte die Fahrzeuganleitung zu Hilfe.

Wurden die Klemmen an den Polen vertauscht angebracht, leuchtet die LED rot (siehe Abb. 1a) und zusätzlich ertönt ein Warnton. Schließen Sie die Klemmen polrichtig an.

2. Das Gerät an die Stromversorgung anschließen

Stecken Sie den Netzstecker des Ladegerätes in die Steckdose. Die „POWER“ LED (siehe Abb.1b) leuchtet rot.

3. Automatische Spannungserkennung

Die LEDs 6V/12V/24V (siehe Abb.1c) blinken für einige Sekunden bis das Gerät die Batteriespannung erkannt hat. Die entsprechende LED leuchtet dauerhaft. Die angeschlossene Batterie wird nun mit dem voreingestellten Ladestrom von 1A geladen. Bitte prüfen Sie, ob die erkannte Spannung mit der Spannung der zu ladenden Batterie übereinstimmt. Sollte dies nicht der Fall sein, ist die Batterie vermutlich defekt. Wir empfehlen deshalb die Batterie auszutauschen.

4. Einstellung des Ladestroms über „Mode“-Taste

In Abhängigkeit der gemessenen Spannung sind über die MODE-Taste (siehe Abb.1d) verschiedene Ladeströme (siehe Abb.2) wählbar. Wenn Sie hier keine Einstellung vornehmen, wird voreingestellt mit 1A geladen. Wir empfehlen, Batterien deren Kapazität kleiner 6Ah ist mit 1A zu laden. Batterien kleiner 15Ah mit 2A und ab 15Ah mit 4A zu laden.

5. Bei Temperaturen unter 5°C empfehlen wir den COLD TEMPERATURE-Modus einzuschalten. Hierzu die „MODE“ Taste für ca. 3 Sek. drücken.

Durch kalte Temperaturen ändert sich das Spannungsniveau der Batterie, weshalb die angeschlossene Batterie bei normalem Ladevorgang nicht zu 100% vollgeladen werden kann. Deshalb empfehlen wir den „COLD TEMP.“ Modus (siehe Abb.1e), durch diesen die Batterie trotz Kälte zu 100% vollgeladen wird.

6.„REFRESH“ startet automatisch, wenn die Batterie tiefentladen ist

Ist die Batterie tiefentladen, d.h. die Spannung liegt je nach Nennspannung unter einem bestimmten Wert (unter 5V bei 6V-Batterie, unter 10V bei 12V-Batterie und unter 20V bei 24V-Batterie), schaltet das Ladegerät automatisch in den Refresh-Modus (siehe Abb.1f) und lädt die Batterie per Impulsladung, bis eine ausreichende Spannung für den normalen Ladevorgang erreicht ist. Der Ladestrom, mit dem nach Beenden des REFRESH-Modus weitergeladen wird, kann weiterhin ausgewählt werden.

7. „FAULT“ wird angezeigt, wenn die Batterie defekt ist

Im Falle einer defekten Batterie leuchtet die „FAULT“ LED (siehe Abb.1g). Der Ladevorgang wird abgebrochen. Ziehen Sie den Netzstecker und klemmen Sie die Batterie ab. Wir empfehlen, die Batterie auszuwechseln.

8. Batterie vollständig geladen

Sobald die Batterie vollständig aufgeladen wurde, ziehen Sie den Netzstecker und entfernen die Polklemmen von der Batterie, zunächst die schwarze Klemme (-) und danach die rote Klemme (+).

9. Erhaltungsladung

Alternativ zu Punkt 8 können Sie das Gerät auch über einen längeren Zeitraum (z.B. zum Überwintern) an der Batterie angeschlossen lassen. Das Ladegerät erkennt einen eventuellen Kapazitätsverlust und lädt automatisch nach.

TECHNISCHE DATEN

Eingangsspannung 230V AC / 50Hz

Schutzklasse II

Schutzart IP65

Ladeschlussspannung 6V: 7,25V / 12V: 14,5V / 24V: 29,0V

Ladeschlussspannung COLD TEMP. 6V: 7,45V / 12V: 14,9V / 24V: 29,8V

Einstellbare Ladeströme 1A / 2A / 4A

Batteriekapazität 4,5Ah - 160Ah

HAFTUNGSAUSSCHLÜSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäße Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen.

GARANTIEHINWEISE

Auf das Gerät bietet ANSMANN eine 3-jährige Garantie. Bei Schäden am Gerät, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden.

Technische Änderungen vorbehalten. Für Druckfehler übernimmt ANSMANN keine Haftung. Stand 06/2014
