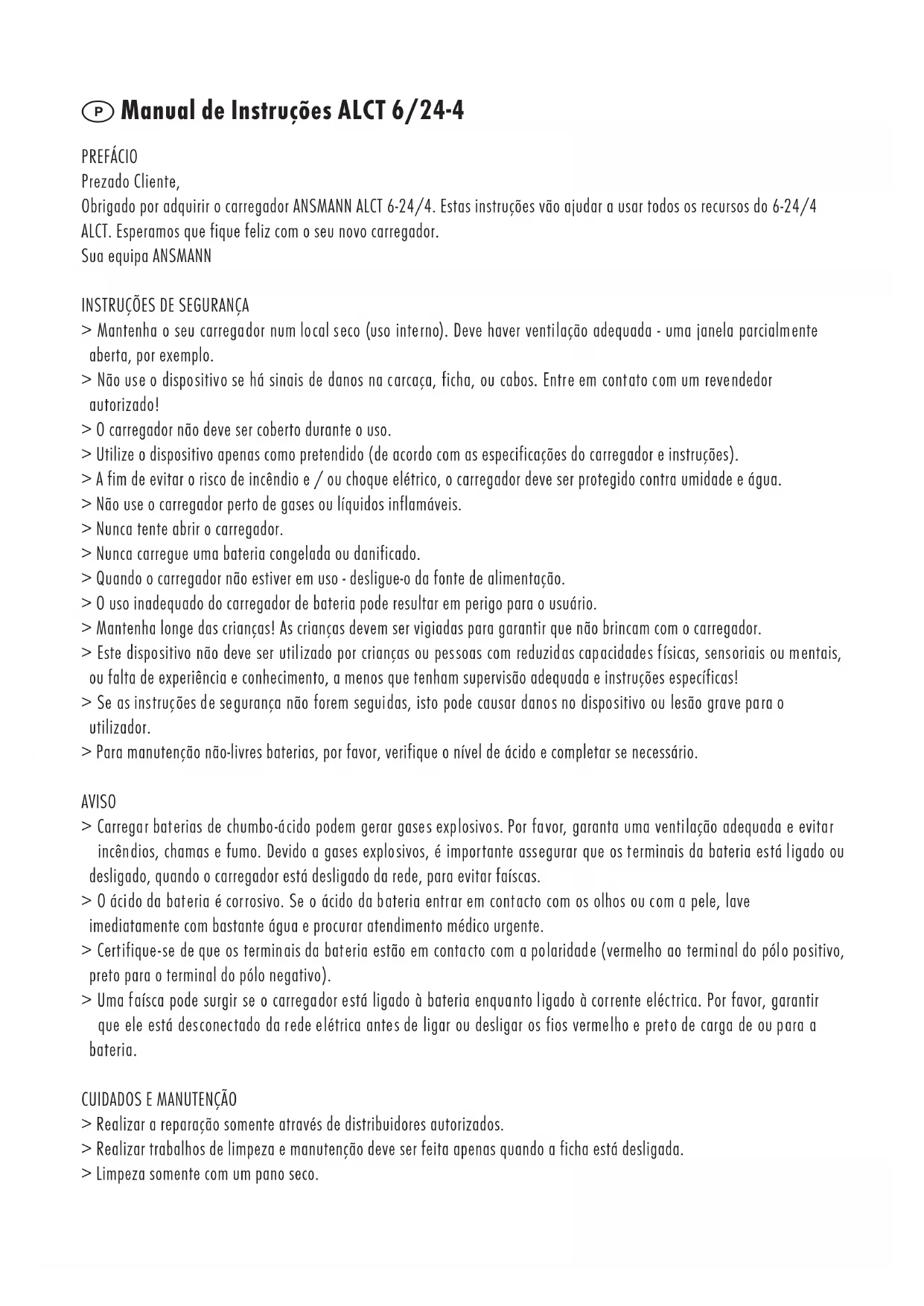

MANUAL DE UTILIZADOR ALCT 6244 ANSMANN

> Mantenha o seu carregador num local seco (uso interno). Deve haver ventilação adequada - uma janela parcialmente aberta, por exemplo. > Não use o dispositivo se há sinais de danos na carcaça, ficha, ou cabos. Entre em contato com um revendedor autorizado! > O carregador não deve ser coberto durante o uso. > Utilize o dispositivo apenas como pretendido (de acordo com as especificações do carregador e instruções). > A fim de evitar o risco de incêndio e / ou choque elétrico, o carregador deve ser protegido contra umidade e água. > Não use o carregador perto de gases ou líquidos inflamáveis. > Nunca tente abrir o carregador. > Nunca carregue uma bateria congelada ou danificado. > Quando o carregador não estiver em uso - desligue-o da fonte de alimentação. > O uso inadequado do carregador de bateria pode resultar em perigo para o usuário. > Mantenha longe das crianças! As crianças devem ser vigiadas para garantir que não brincam com o carregador. > Este dispositivo não deve ser utilizado por crianças ou pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, a menos que tenham supervisão adequada e instruções específicas! > Se as instruções de segurança não forem seguidas, isto pode causar danos no dispositivo ou lesão grave para o utilizador. > Para manutenção não-livres baterias, por favor, verifique o nível de ácido e completar se necessário. AVISO > Carregar baterias de chumbo-ácido podem gerar gases explosivos. Por favor, garanta uma ventilação adequada e evitar incêndios, chamas e fumo. Devido a gases explosivos, é importante assegurar que os terminais da bateria está ligado ou desligado, quando o carregador está desligado da rede, para evitar faíscas. > O ácido da bateria é corrosivo. Se o ácido da bateria entrar em contacto com os olhos ou com a pele, lave imediatamente com bastante água e procurar atendimento médico urgente. > Certifique-se de que os terminais da bateria estão em contacto com a polaridade (vermelho ao terminal do pólo positivo, preto para o terminal do pólo negativo). > Uma faísca pode surgir se o carregador está ligado à bateria enquanto ligado à corrente eléctrica. Por favor, garantir que ele está desconectado da rede elétrica antes de ligar ou desligar os fios vermelho e preto de carga de ou para a bateria.

CUIDADOS E MANUTENÇÃO

> Realizar a reparação somente através de distribuidores autorizados. > Realizar trabalhos de limpeza e manutenção deve ser feita apenas quando a ficha está desligada. > Limpeza somente com um pano seco.FUNÇÕES GERAIS > Carregador automático de chumbo ácido para baterias 6V/12V/24V. > Carga ajustavel (1A/2A/4A) dependente de tensão nominal da bateria. > Protecção contra sobrecarga. > Protecção contra polaridade de curto-circuito e errado. > Início automático de recarga. > Automático „REFRESH“ modo. > Modo de seleção de tempo frio. FUNCIONAMENTO

1. Conecte o carregador a bateria com a polaridade correcta.

Primeiro ligar o carregador para a bateria para ser carregada. Ligar o terminal de pólo vermelho ao pólo positivo (+) da bateria, então o terminal do pólo preta para o negativo (-) do pólo da bateria. Certifique-se de que os terminais da bateria estão conectados corretamente. Se a bateria está instalada no veículo e os terminais da bateria não são acessíveis, por favor, consultar o manual do veículo. Se os grampos são acidentalmente ligado aos pólos da forma errada, o LED vermelho (ver Fig. 1a) e, além disso é emitido um sinal sonoro de advertência. Reconectar os terminais com a polaridade correta imediatamente.

2. Conectar o dispositivo à fonte de alimentação

Insira a ficha do carregador na tomada e ligar. O LED „Power“ (ver Fig.1b) irá luzes vermelhas.

3. Identificação Automática de Tensão / Autosensing

O 6V/12V/24V LEDs (ver Figura 1C) flash por alguns segundos até que o aparelho detectou a tensão da bateria. As luzes LED correspondente permanentemente. A bateria selecionado irá agora ser carregado com o padrão corrente de carga de 1A. Por favor, verifique se a tensão detectada coincide com a tensão da bateria a ser carregada. Se este não for o caso, a bateria esta provavelmente defeituosa. Recomendamos, portanto, que a bateria deve ser verificado e substituído se necessário.

4. Definir a corrente de carga utilizando o botão „Mode“

Dependendo da tensão da bateria, várias correntes de carga (ver fig.2), pode ser escolhido através do botão MODE (ver fig.1d). Se não fez nenhum ajuste manual que irá carregar com a configuração padrão de 1A. Recomendamos baterias me- nores cuja capacidade é inferior a 6Ah a ser acusado de 1A. As baterias com mais de 6Ah, mas menos de 15Ah capacidade, deve ser 2A e 15Ah acima com 4A.

5. Em temperaturas abaixo de 5° C (41° F), recomendamos o „Frio“ modo. Para ativar, pressione o botão

„MODE“ durante cerca de 3 segundos. Devido às baixas temperaturas o nível de tensão da bateria vai mudar, de modo que a bateria conectada para o processo de carregamento normal não pode ser completamente carregado a 100%. Portanto, recomendamos o „TEMP frio.“ Modo (ver fig.1e), por isso, a bateria será carregada a 100%, apesar do frio.

6. „REFRESH“ irá iniciar automaticamente quando a bateria está completamente esgotado.

Se a bateria estiver completamente descarregada, isto é, a tensão é muito mais baixa do que a tensão nominal da bateria, tais como; abaixo de 5V para uma bateria de 6 V, abaixo 10V para bateria de 12V e 20V abaixo para uma bateria de 24V, o carregador comuta automaticamente para o modo de actualização (veja fig.1f) e carrega a bateria por impulso de carga até que uma tensão suficiente para que o processo de carregamento normal foi atingida. A corrente de carga para carga adicional após a conclusão do modo de actualização pode ser adicionalmente seleccionado.

7. „FALHA“ será exibida quando a bateria é considerado defeituosa

No caso de uma bateria defeituosa do „FALHA“ LED (ver fig.1g) está ligado. Pare o carregamento. Desconecte o cabo de alimentação e desligue a bateria. Recomendamos que você verifique a bateria e substitua se necessário.8. Bateria totalmente carregada Quando a bateria está completamente carregada, desconecte o cabo de alimentação e depois remover os terminais da bateria, primeiro o terminal preto (-) e, em seguida, o vermelho do terminal (+).

Alternativamente, a bateria pode ser deixada ligada durante um período prolongado (por exemplo, para o inverno). O carregador detecta qualquer perda de capacidade e recarrega automaticamente. ESPECIFICAÇÕES Tensão de entrada de 230V AC / 50Hz Classe de protecção II proteção IP65 Carga de tensão: 6V 7,25 V / 12V: 14,5 V / 24V: 29,0 V Carregue TEMP COLD tensão. 6V: 7,45 V / 12V: 14,9 V / 24V: 29,8 V Ajustáveis correntes de carga 1A / 2A / 4A A capacidade da bateria 4,5 Ah - 160Ah ISENÇÕES As informações contidas neste manual podem ser alterados sem aviso prévio. A ANSMANN não assume qualquer respon- sabilidade por quaisquer danos diretos, indiretos, incidentais ou consequenciais ou quaisquer outros danos causados por manuseio inadequado ou desrespeito das informações contidas neste manual.

INFORMAÇÕES SOBRE A GARANTIA

ANSMANN oferece uma garantia de 3 anos neste dispositivo. Nenhuma garantia será dada em danos ao carregador devido a não conformidade com estas instruções. As informações estão sujeitas a alterações sem aviso prévio. A ANSMANN não assume qualquer responsabilidade por erros de impressão. 06/2014
