Тип продукту	Зарядний пристрій для свинцево-кислотних акумуляторів
Бренд	ANSMANN
Модель	ALCT 6244 (ALCT 6/24-4)
Вхідна напруга	230 В змінного струму, 50 Гц
Напруги заряду	6 В / 12 В / 24 В (автоматичний вибір)
Регульовані струми заряду	1 А, 2 А, 4 А
Рекомендована ємність акумулятора	4,5 А·год до 160 А·год
Захист	Ступінь захисту IP65 (пило- та вологозахист)
Клас захисту	II
Режими заряду	Стандартний режим, режим автоматичної регенерації, режим низької температури
Дисплей	Світлодіоди стану (живлення, напруга, режим)
Безпека	Захист від перевантаження, короткого замикання та переполюсування; звуковий сигнал і червоний світлодіод у разі помилки
Обслуговування	Чистити сухою ганчіркою; технічне обслуговування уповноваженим дилером
Гарантія	3 роки
Використання	Тільки в приміщенні, сухому та провітрюваному місці

Часті запитання - ALCT 6244 ANSMANN

Як підключити зарядний пристрій до акумулятора?

Почніть з підключення затискачів до акумулятора: червоний затискач на позитивну клему (+), чорний на негативну (-). Потім підключіть зарядний пристрій до розетки. Для відключення спочатку вийміть шнур живлення, потім зніміть затискачі, починаючи з чорного.

Що означає миготливий червоний індикатор?

Миготливий червоний індикатор вказує на переполюсування або несправність з'єднання. Перевірте, чи правильно підключені затискачі (червоний на +, чорний на -). Якщо проблема не зникає, можливо, акумулятор несправний.

Як вибрати відповідний струм заряду?

Використовуйте кнопку MODE для вибору 1 А, 2 А або 4 А. Для невеликих акумуляторів (менше 6 А·год) обирайте 1 А. Для акумуляторів ємністю від 6 до 15 А·год використовуйте 2 А. Понад 15 А·год встановлюйте 4 А.

Чи можна заряджати замерзлий або пошкоджений акумулятор?

Ні, ніколи не заряджайте замерзлий або пошкоджений акумулятор. Це може спричинити вибух або витік кислоти.

Що робити, якщо на дисплеї з'являється 'FAULT'?

Слово 'FAULT' означає, що акумулятор вважається несправним. Відключіть зарядний пристрій і зніміть затискачі. Перевірте акумулятор і за потреби замініть його.

Для чого призначений режим 'COLD TEMP'?

Режим 'COLD TEMP' (низька температура) рекомендується, коли температура навколишнього середовища нижче 5°C. Він підвищує напругу заряду для компенсації впливу холоду та забезпечення повного заряду. Для активації утримуйте кнопку MODE натиснутою протягом 3 секунд.

Як працює режим регенерації?

Режим регенерації (REFRESH) запускається автоматично, якщо акумулятор сильно розряджений (напруга нижче 5 В для 6 В, 10 В для 12 В, 20 В для 24 В). Він надсилає імпульси заряду, щоб підвищити напругу до достатнього рівня перед переходом у звичайний режим заряду.

Чи може зарядний пристрій бути постійно підключеним?

Так, після повного заряду акумулятора зарядний пристрій автоматично перемикається в режим підтримки для компенсації саморозряду. Тому ви можете залишати його підключеним на тривалий час, наприклад, взимку.

Де можна відремонтувати зарядний пристрій?

Тільки уповноважений дилер ANSMANN може проводити технічне обслуговування та ремонт пристрою. Ніколи не намагайтеся відкрити зарядний пристрій самостійно, це анулює гарантію.

Які напруги заряду в режимі низької температури?

У режимі 'COLD TEMP' напруги заряду: 7,45 В для акумулятора 6 В, 14,9 В для акумулятора 12 В та 29,8 В для акумулятора 24 В.

ПОСІБНИК КОРИСТУВАЧА ALCT 6244 ANSMANN

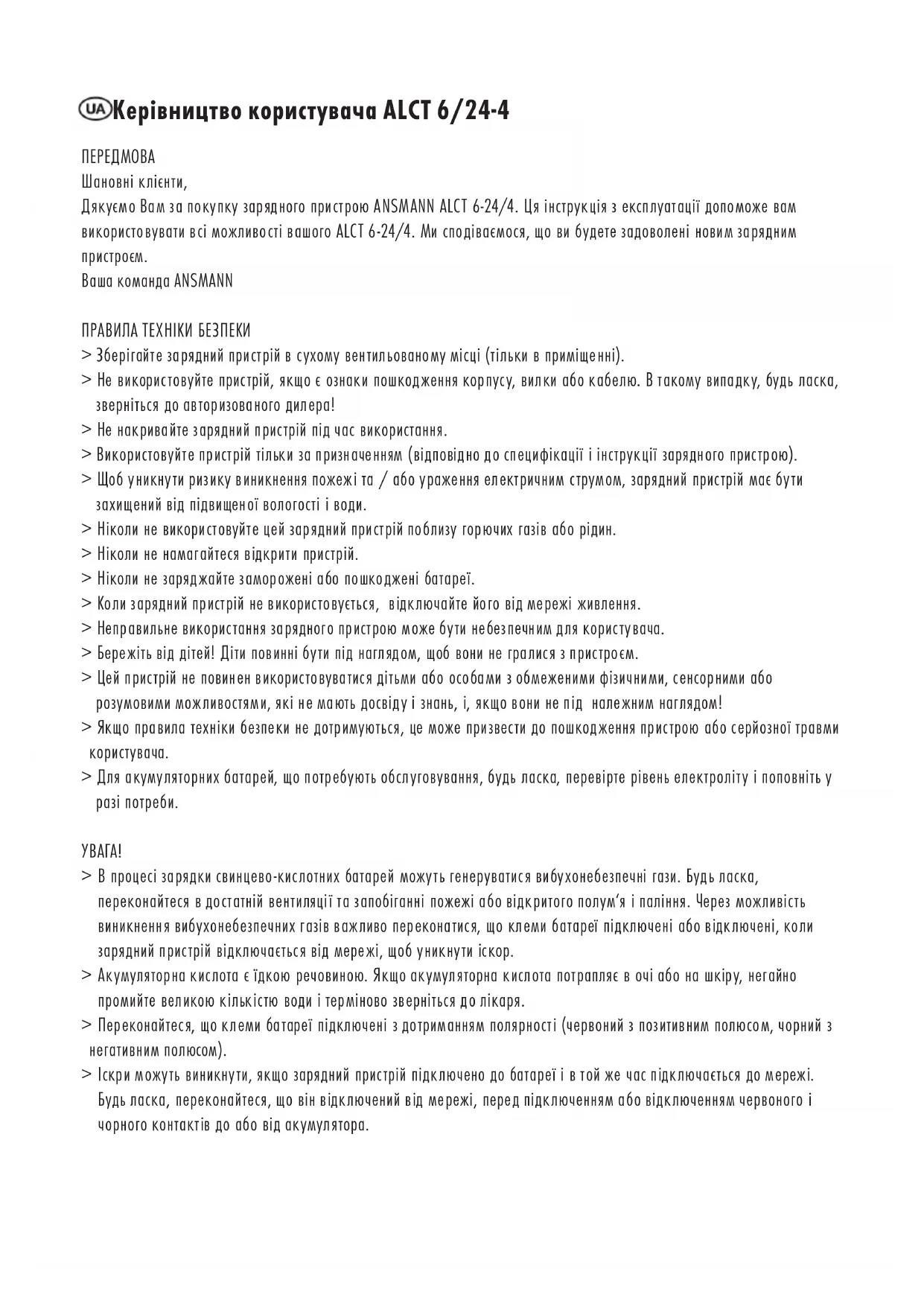

UA Керівництво користувача ALCT 6/24-4

ПЕРЕДМОВА

Шановні клієнти,

Дякуємо Вам за покупку зарядного пристрою ANSMANN ALCT 6-24/4. Ця інструкція з експлуатації допоможе вам використовувати всі можливості вашего ALCT 6-24/4. Ми сподіваємося, що ви будете задоволені новим зарядним пристроєм.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

36ерігайте зарядний пристрій в сухому вентильованому місці (тільки в приміщенні).
Не використовуйте пристрій, якщо є ознаки пошкодження корпусу, вилки або кабелю. В такому випадку, будь ласка, зверніться до авторизованого дилера!
Не накривайте зарядний пристрій під час використання.
Використовуйте пристрій тільки за призначенням (відповідно до специфікації і інструкції зарядного пристрою).
Щоб уникнути ризику виникнення пожежі та / або ураження електричним струмом, зарядний пристрій має бути захищений від підвищеної вологості і води.
Ніколи не використовуйте цей зарядний пристрій поблизу горючих газів або рідин.
Ніколи не намагайтеся відкрити пристрій.
Ніколи не заряджайте заморожені або пошкоджені батареї.
Коли зарядний пристрій не використовується, відключайте його від мережі живлення.
Неправильне використання зарядного пристрою може бути небезпечним для користувача.
Бережіть від дітей! Діти повинні бути під наглядом, щоб вони не гралися з пристроєм.
Цей пристрій не повинен використовуватися дітьми або особами з обмеженими фізичними, сенсорними або розумовими можливостями, які не мають досвіду і знань, і, якщо вони не під належним наглядом!
Якщо правила техніки безпеки не дотримуються, це може призвести до пошкодження пристрою або серйозної травми користувача.
Для акумуляторних батарей, що потребують обслуговування, будь ласка, перевірте рівень електроліту і поповніть у разі потреби.

УВАГА!

В процесі зарядки свинцево-кислотних батарей можуть генеруватися вибухонебезпечні гази. Будь ласка, переконайтеся в достатній вентиляції та запобіганні пожежі або відкритого полум'я і паління. Через можливість виникнення вибухонебезпечних газів важливо переконатися, що клеми батареї підключені або відключені, коли зарядний пристрій відключається від мережі, щоб уникнути іскор.
Акумуляторна кислота є їдкою речовиною. Якщо акумуляторна кислота потрапляє в очі або на шкіру, негайно промийте великою кількістю води і терміново зверніться до лікаря.
Переконайтеся, що клеми батареї підключені з дотриманням полярності (червоний з позитивним полюсом, чорний з негативним полюсом).
Іскри можуть виникнути, якщо зарядний пристрій підключено до батареї і в той же час підключається до мережі. Будь ласка, переконайтеся, що він відключений від мережі, перед підключенням або відключенням червоного і чорного контактів до або від акумулятора.

ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Виконуйте ремонт тільки через авторизованих дилерів.
Чистку і технічне обслуговування проводьте тільки, якщо вилку відключено.
Чистіть тільки сухою тканиною.

ОГЛЯД ФУНКЦІЙ

Автоматичний зарядний пристрій для свинцево-кислотних батарей 6V/12V/24V.
Регульований зарядний струм (1А/2А/4А) в залежності від номінальної напруги батареї.
Захист від надмірного заряду.
Захист від короткого замикання і неправильної полярності.
Автоматичний початок заряджання.
Автоматичний режим «Refresh» („Оновити“).
Вибір режиму „COLD TEMP“.

ЕКСПЛУАТАЦІЯ

1. Підключіть зарядний пристрій до акумулятора, дотримуючись полярності

Спочатку підключіть зарядний пристрій до батареї, що Ви її будете заряджати. Підключіть червоний контакт до позитивного полюса (+) акумулятора, та чорну клему до негативного (-) полюса батареї. Переконайтеся, що клеми батареї підключені правильно. Якщо батарея встановлена в автомобілі і клеми акумулятора не доступні, будь ласка, зверніться до керівництва по експлуатації автомобіля за порадою.

Якщо затискачі випадково прикріплені до полюсів неправильно, індикатор горить червоним світлом (див. мал.1) і на додаток лунає звуковий сигнал попередження. Підключіть клеми з дотриманням полярності негайно.

2. Підключіть пристрій до мережі живлення

Вставте вилку шнура живлення зарядного пристрою в розетку і включіть прилад. Індикатор „POWER” (див. мал.16) буде світиться червоним кольором

3. Автоматичне визначення напруги / Автоматичне визначення

Світлодіоди 6V/12V/24V (див. мал.1C) спалахнуть на кілька секунд, поки пристрій не встановить напругу акумуляторної батареї. Потім відповідний світлодіод горітиме постійно. Обрана батарея буде заряджатися зарядним струмом 1А за умовчанням. Будь ласка, перевірте, що виявлена напруга відповідає напрузі батареї. В противному випадку акумулятор може бути пошкоджений. Ми рекомендуємо перевірити батарею і замінити її в разі необхідності.

4. Встановіть струм заряду за допомогою кнопки «Mode (Режим)»

В залежності від напруги батареї можна вибрати різний зарядний струм (див. мал.2) за допомогою кнопки РЕЖИМ (див. мал.1d). Якщо струм не обраний вручну, за умовчанням буде встановлено струм 1А. Ми рекомендуємо батареї, ємність яких нижче 6Ah, заряджати струмом в 1А. Батареї ємністю більш ніж 6Ah, але менше, ніж 15Ah, заряджайте струмом 2А, а вище 15Ah - 4А.

5. При температурі нижче 5° C (41° F), ми рекомендуємо обрати режим низьких температур COLD TEMPERATURE. Для активації необхідно натискати на кнопку «MODE» протягом 3 секунд.

У зв'язку з низькими температурами рівень напруги акумуляторної батареї буде змінюватися, так що акумулятор неможливо повністю зарядити до 100%. В такому випадку ми рекомендуємо режим „COLD TEMP.“ (див. мал.1E), що дасть змогу зарядити батарею повністю, на 100%, незважаючи на холод.

1. Режим „REFRESH“ („Оновити“) увімкнеться автоматично, коли батарея повністю розряджена.

Якщо акумулятор повністю розряджений, тобто напруга значно нижче, ніж номінальна напруга батареї, такі як: нижче 5В для 6В акумулятора, нижче 10 В для батареї 12В і нижче 20В на 24В акумулятор, зарядний пристрій автоматично перемикається в режим відновлення (див. мал.1f) і заряджає акумулятор, поки не буде досягнуто напругу, достатню для нормального процесу зарядки. Зарядний струм для подальшої зарядки після завершення режиму регенерації може бути додатково встановлений.

1. „FAULT“ буде відображатися, коли батарея вважається дефектною.

У разі виявлення несправного акумулятора буде активовано індикатор „FAULT“ (див. мал.1g) і зарядка зупиниться. Відключіть шнур живлення і від'єднайте батарею. Ми рекомендуємо вам перевірити акумуляторну батарею і при необхідності замінити.

1. Батарею повністю заряджено

Коли батарея повністю заряджена, від'єднайте мережевий шнур, а потім від'єднайте клеми акумултора: спочатку чорний контакт (-), а потім червоний (+).

1. Поповнюючий заряд

Крім того, батарею можна залишити підключеною протягом тривалого часу (наприклад, на зиму). Зарядний пристрій виявляє втрату ємності і перезаряджається автоматично.

ХАРАКТЕРИСТИКИ

Вхідна напруга 230V AC / 50Hz

Клас захисту II

Захи с т I P 6 5

Діапазон струму зарядки 1А / 2А / 4А

Ємність батареї 4,5Ah - 160Ah

ВІДМОВА ВІД ВІДПОВІДАЛЬНОСТІ

Інформація, що міститься в цьому посібнику, може бути змінена без попереднього повідомлення. ANSMANN не несе ніякої відповідальності за будь-які прямі, непрямі, або випадкові збитки, або будь-які інші пошкодження, викликані неправильним використанням або зневагою інформації, що міститься в цьому посібнику.

ІНФОРМАЦІЯ ПРО ГАРАНТІЮ

ANSMANN пропонує 3 роки гарантії на пристрій. В разі пошкодження зарядного пристрою через недотримання дійсної інструкції гарантійні забов'язання анулюються.

Інформація може бути змінена без попереднього повідомлення. ANSMANN не несе відповідальності за друкарські помилки. 06/2014
