Type de produit	Aspirateur de boue de bassin, aspirateur humide/sec
Marque	EHEIM
Modèle	VAC40
Type	5360
Alimentation	220-240 V, 50/60 Hz
Puissance	1300 W
Poids	8,5 kg
Indice de protection	IPX4 (protégé contre les projections d'eau)
Classe de protection	II
Profondeur d'immersion maximale	1,2 m
Hauteur de travail maximale	1,5 m
Distance minimale du bord du bassin	2 m
Pression acoustique	75 dB(A)
Mode de fonctionnement	Automatique (cycle 50s marche / 20s arrêt) ou manuel continu
Capacité du réservoir	Environ 30 L
Filtres fournis	Filtre en éponge bleu, filtre en papier à plis
Accessoires inclus	Tuyau d'aspiration (4 éléments), buse de bassin, buse à brosse, buse plate, raccord, collecteur de salissures, tuyau d'évacuation
Utilisation	Nettoyage de fond de mares et piscines naturelles, aspiration humide ou sèche
Entretien	Nettoyage régulier du filtre en éponge et du collecteur de salissures
Réparabilité	Réparations exclusivement par le S.A.V. EHEIM
Garantie	Selon conditions EHEIM

FOIRE AUX QUESTIONS - VAC40 EHEIM

Quelle est la différence entre le mode automatique et le mode manuel ?

Le mode automatique (symbole "—") alterne cycles d'aspiration de 50 secondes et pauses de 20 secondes pour évacuation. Le mode manuel (symbole "==") fonctionne en continu jusqu'à ce que vous l'arrêtiez.

Puis-je utiliser l'aspirateur pour vider entièrement un bassin ?

Non, l'appareil est conçu pour le nettoyage des fonds mais pas pour vider complètement un bassin, piscine ou récipient.

Quels types de déchets puis-je aspirer ?

Vous pouvez aspirer de la boue, des débris végétaux et autres saletés de bassin. Interdit pour les substances inflammables, explosives, toxiques, l'eau salée ou potable.

Comment installer l'appareil près du bassin ?

Placez l'appareil sur une surface plane, à au moins 2 mètres du bord du bassin. Formez une boucle d'égouttement sur le câble pour protéger la prise de l'humidité.

Que faire si l'appareil ne démarre pas en mode automatique ?

Vérifiez que le commutateur est sur la position automatique (\—). L'appareil a un délai de 10 secondes avant de démarrer. Assurez-vous que la fiche est bien branchée et que le récipient n'est pas plein.

Comment nettoyer le filtre ?

Pour le filtre en éponge : rincez à l'eau claire. Pour le filtre en papier à plis : secouez ou remplacez. N'utilisez pas de produits agressifs.

Puis utiliser l'aspirateur sans filtre ?

Non, ne jamais utiliser l'appareil sans le filtre adapté (éponge pour humide, papier pour sec). Cela pourrait endommager le moteur.

Quelle est la profondeur maximale d'immersion de la buse ?

La profondeur maximale est de 1,2 mètres. La hauteur de travail ne doit pas dépasser 1,5 mètres.

Comment vider le réservoir en mode automatique ?

En mode automatique, l'appareil s'arrête toutes les 50 secondes pour vider le réservoir via le tuyau d'évacuation. Assurez-vous que le tuyau d'évacuation n'est pas obstrué.

Que faire si le flotteur ne fonctionne pas ?

Vérifiez que le flotteur est propre et non endommagé. Si le réservoir est plein et l'aspiration ne s'arrête pas, arrêtez immédiatement l'appareil et videz le réservoir.

MODE D'EMPLOI VAC40 EHEIM

G min 2 m max 1,5 m max 1,2 m

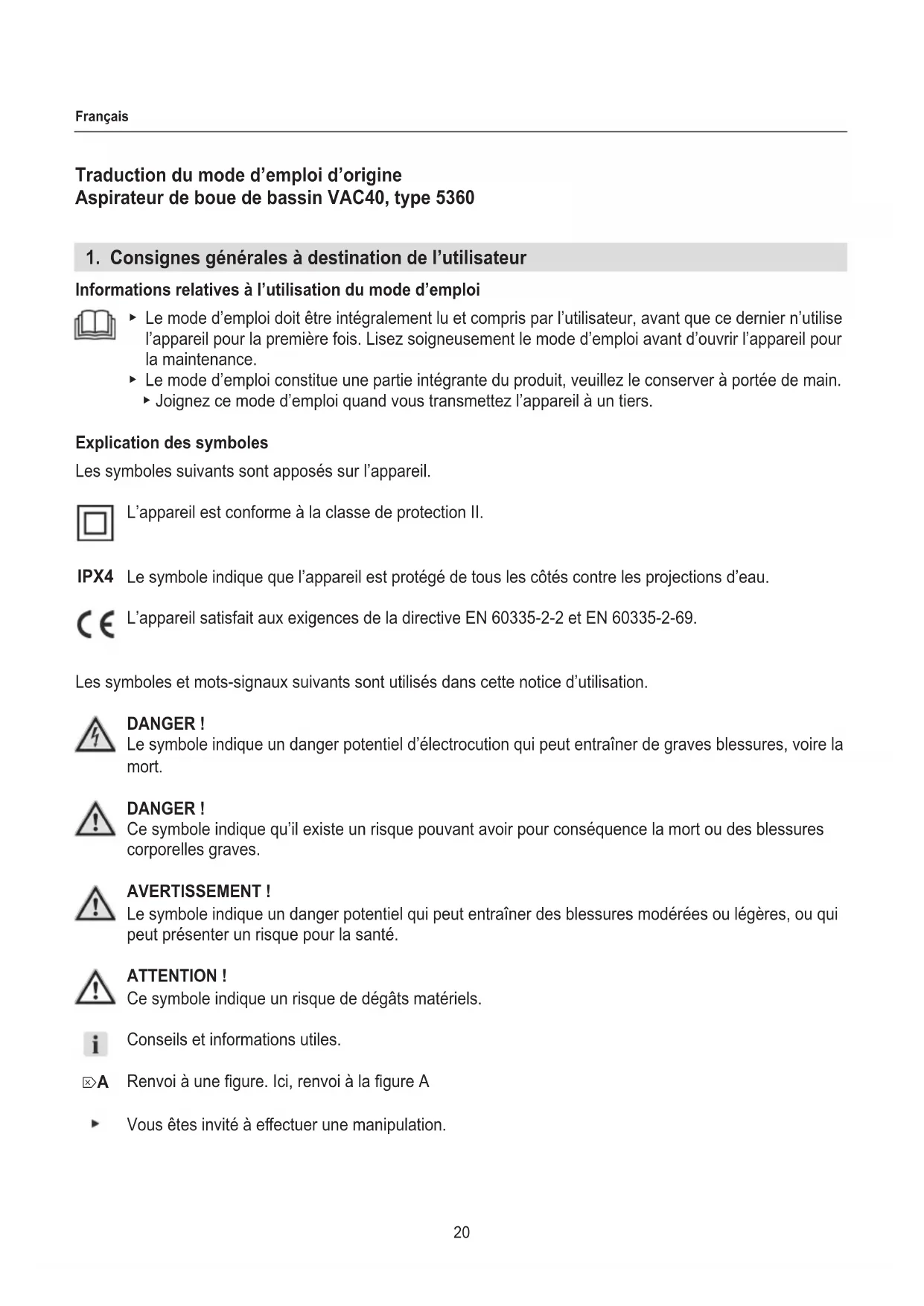

Informations relatives à l'utilisation du mode d'emploi

Le mode d'emploi doit être intégralement lu et compris par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois. Lisez soigneusement le mode d'emploi avant d'ouvrir l'appareil pour la maintenance. - Le mode d'emploi constitue une partie intégrante du produit, veuillez le conserver à portée de main. - Joignez ce mode d'emploi quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont apposés sur l'appareil.

L'appareil est conforme à la classe de protection II.

IPX4 Le symbole indique que l'appareil est protégé de tous les côtés contre les projections d'eau.

L'appareil satisfait aux exigences de la directive EN 60335-2-2 et EN 60335-2-69.

Les symboles et mots-signaux suivants sont utilisés dans cette notice d'utilisation.

DANGER!

Le symbole indique un danger potentiel d'électrocution qui peut entraîner de graves blessures, voire la mort.

DANGER!

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

Avertissement!

Le symbole indique un danger potentiel qui peut entraîner des blessures modérées ou légères, ou qui peut présenter un risque pour la santé.

Attention!

Ce symbole indique un risque de dégâts matériels.

Conseils et informations utiles.

Renvoi à une figure. Ici, renvoi à la figure A

Vous êtes invité à effectuer une manipulation.

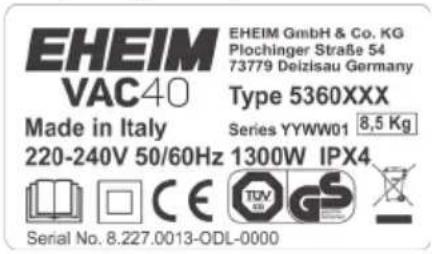

Plaque signalétique

EHEIM VAC40 Made in Italy 220-240V 50/60Hz 1300W IPX4 EHEIM GmbH & Co. KG Plochinger Straße 54 73779 Deizlsau Germany Type 5360XXX Series YYWW01 8,5 Kg Serial No. 8.227.0013-ODL-0000

2. Domaine d'application

L'appareil et toutes les pièces contenues dans la livraison sont destinés à une utilisation dans un cadre privé et doivent être utilisés exclusivement :

• L'appareil sert à nettoyer le fond de mares de jardin et de piscines naturelles. - Il peut être utilisé comme aspirateur humide ou sec.

Les restrictions suivantes s'appliquent à l'appareil :

• Ne pas utiliser à des fins commerciales ou industrielles. Ne pas utiliser en association avec des substances facilement inflammables, agressives ou explosives, de l'eau salée ou de l'eau potable.

3. Consignes de sécurité

Des dangers peuvent émaner de cet appareil pour les personnes et les biens matériels si ce dernier est utilisé de manière incorrecte ou non-conforme à la destination prévue, ou si les consignes de sécurité ne sont pas respectées.

Pour votre sécurité

• Conserver l'emballage de l'appareil hors de portée des enfants qui ne sont pas conscients de leurs actions, car des risques peuvent survenir (risque d'asphyxie!). Conserver hors de portée des animaux.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou encore des personnes manquant d'expérience et/ou de connaissances, si ces personnes sont surveillées ou que des informations leur ont été données quant à la façon d'utiliser l'appareil en toute sécurité et si elles ont compris les dangers résultant de l'utilisation de l'appareil. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, à moins qu'ils ne soient surveillés.

- Quand l'appareil est en service, veiller à tenir les buses d'aspiration éloignées des parties du corps sensibles, comme les yeux, la bouche ou les oreilles.

- Ne jamais laisser l'appareil en service sans contrôle.

- Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil et, en particulier, le câble secteur et la fiche sont intacts.

- N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il est endommagé.

- Les réparations doivent exclusivement être effectuées par un centre de S. A. V. EHEIM.

- Ne portez ni ne tirez jamais l'appareil par le câble secteur ou le tuyau.

- Tirez toujours sur la fiche et non pas sur le câble ou sur l'appareil pour le séparer du secteur.

- Ne jamais saisir la fiche secteur avec des mains mouillées.

- Protégez le câble secteur de la chaleur, de l'huile et des arêtes tranchantes. Personne ne devra pouvoir marcher sur le câble s'il est posé sans gaine dans la terre ou dans du gravier.

- Effectuez exclusivement des travaux qui sont décrits dans cette notice.

- Ne procédez jamais à des modifications techniques sur l'appareil.

- Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

- Utilisez l'appareil uniquement quand il n'y a personne dans le bassin !

- Assemblez l'appareil correctement, avec tous ses composants, avant de le prendre en service.

- Ne pas immerger l'appareil dans l'eau pour nettoyage ou le nettoyer au jet d'eau.

- Posez l'appareil sur une surface plane.

- Déplacez l'appareil sur une surface plane.

- N'utilisez jamais l'appareil pour vider des mares, bassins, récipients, piscines, etc.

- N'utilisez jamais l'appareil pour aspirer les substances facilement inflammables (par ex. des cendres ou de la suie de cheminées, coins barbecues, etc.), des substances explosives, toxiques ou nocives.

• N'utilisez pas de produits agressifs ou dissolvants pour le nettoyage.
• Mettez l'appareil immédiatement hors tension quand il se renverse et retirez la fiche secteur de la prise murale. L'appareil peut être placé correctement seulement après.
• Contrôlez le bon fonctionnement du flotteur avant d'aspirer les liquides. Quand les liquides sont aspirés avec le récipient plein, l'orifice d'aspiration est fermé par un flotteur, et le processus d'aspiration est interrompu. Arrêtez l'appareil immédiatement, séparez-le du secteur et videz le récipient. Vérifiez périodiquement si le flotteur (dispositif de limitation du niveau d'eau) est propre et ne présente pas de signes de dommages.
• Cet appareil doit être stocké dans un local fermé.
• Arrêtez immédiatement l'appareil et retirez la fiche secteur de la prise murale dès qu'un liquide ou de la mousse sort.
• N'utilisez jamais l'appareil sans les filtres assortis.
• Observez une distance de min. 2 m du bord du bassin ou de la piscine quand vous installez l'appareil.
• Pression acoustique Lpa 75 dB(A)

- Les installations électriques doivent correspondre aux dispositions internationales et nationales relatives aux installateurs d'équipements électriques.

- L'appareil doit être sécurisé moyennant un dispositif de protection contre les courants de fuite de 30 mA maximum.

Si vous avez des questions ou en cas de problèmes, veuillez vous adresser à un spécialiste en électricité.

- Retirez la fiche secteur de la prise murale avant de vider le récipient et avant d'effectuer des travaux de maintenance sur l'appareil.

- Les caractéristiques électriques de l'appareil doivent coïncider avec les caractéristiques du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.

- Le câble de rallonge et le boîtier des connexions doivent être aptes au fonctionnement à l'extérieur (protection contre les projections d'eau).

- Retirez la fiche secteur de la prise murale avant de vider le récipient et avant d'effectuer des travaux de maintenance sur l'appareil. - Les caractéristiques électriques de l'appareil doivent coïncider avec les caractéristiques du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.

L'utilisation de câbles de rallonge, connexions à enficher et adaptateurs électriques non conformes aux dispositions en vigueur est INTERDITE!

• Le diamètre des lignes de raccordement au secteur doit avoir au moins les mêmes dimensions que les conduites en caoutchouc marquées H05RN-F3G0,75. Les câbles de rallonge doivent satisfaire aux exigences de la norme DIN VDE 0620.
• Le câble d'alimentation endommagé doit être remplacé par le service EHEIM.
• Protégez la prise de courant et la fiche secteur de l'humidité. Formez impérativement une boucle d'égouttement avec le câble électrique.

Cela empêche que l'eau s'écoulant éventuellement le long du câble atteigne la prise de courant et occasionne ainsi un court-circuit.

- Raccordez l'appareil uniquement à une prise murale avec un contact de protection installé de manière conforme.

Assemblage type 5360 (☒C)

1. Insérer l'étrier de métal ① sur le fond du récipient.
2. Fixer d'en bas au moyen des deux vis (● taille 5).

Explication des commutateurs ③

Nettoyage de fond de marre ou de bassin en mode automatique.

L'appareil est hors tension.

Fonctionnement permanent comme aspirateur humide ou sec.

5. Utilisation comme aspirateur de boue de bassin type 5360 (☒a/d)

• Assurez-vous que l'appareil est hors service. Commutateur③ sur (0) = OFF. ▶ N'utilisez jamais l'appareil sans les filtres assortis.

Monter l'appareil (☒d)

1. Ouvrez les deux étriers de verrouillage ④ sur le récipient ⑧ et retirez la tête du moteur ②.
2. Enfichez le filtre en éponge bleu ⑤ sur le panier d'aspiration (☒D) et remettez la tête du moteur ② sur le récipient ⑧.
3. Refermez l'appareil à l'aide des deux étriers de verrouillage ④.
4. Retirez le bouchon ⑦ du fond du récipient.
5. Fixez le tuyau d'évacuation ⑬ sur l'écoulement du récipient et placez le collecteur de salissures ⑭ sur l'extrémité du tuyau d'écoulement (☒D).
6. Insérez le tuyau d'aspiration ⑨ dans le manchon d'arrivée ⑥ en haut du récipient ⑧.
7. Connectez les éléments du tuyau ⑪ (jusqu'à 4 pièces) avec le raccord ⑩ et insérez la buse d'aspiration du bassin ⑫ sur l'extrémité du tuyau pour aspirer la boue du bassin, les restes de plantes, etc.

▶ Profondeur maximale d'immersion 1,2 m et hauteur de travail maximale 1,5 m (☒G).

Utilisation

• Observez une distance de min. 2 m du bord du bassin ou de la piscine quand vous installez l'appareil. (☒G). ▶ Aucune personne ne doit se trouver dans l'eau. L'eau sale doit s'écouler sans obstruction du tuyau d'évacuation, et le tuyau doit être orienté dans le sens d'évacuation de l'eau sale.

Mode de travail

1. Insérez la fiche secteur dans la prise murale.
2. Introduisez le tuyau d'aspiration ⑨ dans l'eau jusqu'au point où il touche le fond avec la buse d'aspiration du bassin ⑫.
3. Positionnez le commutateur ③ de l'appareil sur () = service automatique. ATTENTION : L'appareil se met en marche avec une temporisation de 10 secondes, vous permettant d'aligner la buse d'aspiration du bassin pendant ce temps au bon endroit.
4. Après un intervalle de 50 secondes environ, l'appareil s'arrête automatiquement pendant 20 secondes, pour que le récipient rempli puisse se vider. L'appareil continue de fonctionner dans ces intervalles de temps.
5. Vérifiez périodiquement, au plus tard après le nettoyage, si le collecteur de salissures ⑭ ou le filtre en éponge ⑤ est encrassé, nettoyez-le si nécessaire.

6. Utilisation pour le nettoyage du fond du bassin en OPTION uniquement avec l'accessoire 5360005 (☒b/d)

▶ Assurez-vous que l'appareil est hors service. Commutateur③ sur (0) = OFF. - N'utilisez jamais l'appareil sans les filtres assortis.

Monter l'appareil

1. Ouvrez les deux étriers de verrouillage ④ sur le récipient ⑧ et retirez la tête de la pompe ②.
2. Enfichez le filtre en éponge bleu ⑤ sur l'embout d'aspiration (☒D) et remettez la tête de la pompe ② sur le récipient ⑧.
3. Refermez l'appareil à l'aide des deux étriers de verrouillage ④.
4. Retirez le bouchon ⑦ du fond du récipient ⑧.
5. Fixez le tuyau d'évacuation ⑬ sur l'écoulement du récipient et placez le collecteur de salissures ⑭ sur l'extrémité du tuyau d'écoulement (☒D).
6. Insérez le tuyau d'aspiration ⑨ dans le manchon d'arrivée ⑥ en haut du récipient ⑧.
7. Connectez les éléments du tuyau ⑪ (jusqu'à 4 pièces) avec le raccord ⑩ et insérez la buse d'aspiration ⑱ ou la buse d'aspiration ⑱ avec l'accessoire à brosse ⑲ ou la buse ⑰ sur l'extrémité du tuyau pour aspirer le fond du bassin

▶ Profondeur maximale d'immersion 1,2 m et hauteur de travail maximale 1,5 m (☒G).

Utilisation

- Observez une distance de min. 2 m du bord du bassin ou de la piscine quand vous installez l'appareil.(☒G). - Aucune personne ne doit se trouver dans l'eau.

L'eau sale doit s'écouler sans obstruction du tuyau d'évacuation, et le tuyau doit être orienté dans le sens d'évacuation de l'eau sale.

Mode de travail

1. Insérez la fiche secteur dans la prise murale.
2. Introduisez le tuyau d'aspiration ⑪ dans l'eau jusqu'au point où il touche le fond avec la buse d'aspiration du bassin.
3. Commutez l'appareil sur (→) mode de service automatique. ATTENTION : L'appareil se met en marche avec une temporisation de 10 secondes, vous permettant d'aligner la buse d'aspiration du bassin pendant ce temps au bon endroit.
4. Après un intervalle de 50 secondes environ, l'appareil s'arrête automatiquement pour 20 secondes, pour que le récipient rempli puisse se vider.
5. L'appareil continue de fonctionner dans ces intervalles de temps.
6. Vérifiez périodiquement, au plus tard après le nettoyage, si le collecteur de salissures ⑭ ou le filtre en éponge ⑤ est encrassé, nettoyez-le si nécessaire.

7. Utilisation comme aspirateur humide ou sec en OPTION uniquement avec l'accessoire 5360005 (☒e/f)

▶ Assurez-vous que l'appareil est hors service. Commutateur③ sur (0) = OFF.

▶ N'utilisez jamais l'appareil sans les filtres assortis.

Monter l'appareil

1. Ouvrez les deux étriers de verrouillage ④ sur le récipient ⑧ et retirez la tête du moteur ②.
2. Utilisation comme aspirateur humide : Enfichez le filtre en éponge bleu ⑤ sur le panier d'aspiration (☒E) et remettez la tête du moteur ② sur le récipient ⑧. Utilisation comme aspirateur à sec : enfichez le filtre en papier à plis ⑮ sur le panier d'aspiration (☒F) et remettez la tête du moteur ② sur le récipient ⑧.
3. Refermez l'appareil à l'aide des deux étriers de verrouillage ④.
4. Fermez l'écoulement du récipient avec le bouchon ⑦ (☒F).
5. Insérez le tuyau d'aspiration ⑨ dans le manchon d'arrivée ⑥ en haut du récipient ⑧.
6. Connectez les éléments du tuyau ⑪ (jusqu'à 4 pièces) avec le raccord ⑩ et insérez la buse d'aspiration ⑰ ou ⑱ avec l'accessoire à brosse ⑲ ou la buse ⑳ sur l'extrémité du tuyau pour aspirer la boue du bassin.

▶ Profondeur maximale d'immersion 1,2 m et hauteur de travail maximale 1,5 m (☒G).

Utilisation

• Quand l'appareil est en service, veiller à tenir les buses d'aspiration éloignées des parties du corps sensibles, comme les yeux, la bouche ou les oreilles.
• N'utilisez jamais l'appareil pour aspirer les substances facilement inflammables (par ex. des cendres ou de la suie de cheminées, coins barbecues, etc.), des substances explosives, toxiques ou nocives.

Mode de travail

1. Insérez la fiche secteur dans la prise murale.
2. Commutez l'appareil sur (0) = mode de service manuel. ATTENTION : L'appareil fonctionne à présent en mode de service permanent.
3. À présent, vous pouvez commencer le nettoyage. Aspiration humide : Dès que le collecteur est rempli d'eau, le processus d'aspiration est interrompu automatiquement par un flotteur. Mettez l'appareil hors tension en actionnant le commutateur (0) = OFF. Démontez la tête de la pompe et videz le récipient. Remettez ensuite la tête de la pompe en place et fermez-la au moyen des deux étriers. Commutez à nouveau l'appareil sur (=) mode de service manuel et continuez à nettoyer.
4. Vérifiez périodiquement, au plus tard après le nettoyage, si le filtre en papier à plis ⑮ ou le filtre en éponge ⑤ est encrassé, nettoyez-le si nécessaire.

8. Mise au rebut

Il est interdit par la loi (directive 2012/19/UE de 2012 sur les appareils électriques et électroniques usés ainsi que les législations nationales des pays membres de l'UE) de jeter ce produit ou ses composants électriques/électroniques non triés avec les déchets ménagers. Veuillez l'apporter au point de récupération gratuite désigné par votre commune.

Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumis au préalable, par écrit, au consentement et à l'approbation du fabricant.

EHEIM

EHEIM GmbH & Co. KG

Plochinger Str. 54

73779 Deizisau

Germany
