Тип изделия	Пылесос для очистки дна пруда, влажный/сухой пылесос
Марка	EHEIM
Модель	VAC40
Тип	5360
Питание	220-240 В, 50/60 Гц
Мощность	1300 Вт
Вес	8,5 кг
Степень защиты	IPX4 (защита от брызг воды)
Класс защиты	II
Максимальная глубина погружения	1,2 м
Максимальная рабочая высота	1,5 м
Минимальное расстояние от края пруда	2 м
Уровень шума	75 дБ(А)
Режим работы	Автоматический (цикл 50 с работы / 20 с паузы) или непрерывный ручной
Объем бака	Примерно 30 л
Входящие фильтры	Синий поролоновый фильтр, бумажный складчатый фильтр
В комплекте	Всасывающий шланг (4 элемента), насадка для пруда, щеточная насадка, плоская насадка, соединитель, сборник грязи, сливной шланг
Использование	Очистка дна прудов и природных бассейнов, влажная или сухая уборка
Уход	Регулярная очистка поролонового фильтра и сборника грязи
Ремонт	Ремонт только в сервисном центре EHEIM
Гарантия	Согласно условиям EHEIM

Часто задаваемые вопросы - VAC40 EHEIM

В чем разница между автоматическим и ручным режимами?

Автоматический режим (символ "—") чередует циклы всасывания по 50 секунд и паузы по 20 секунд для слива. Ручной режим (символ "==") работает непрерывно, пока вы его не остановите.

Можно ли использовать пылесос для полного осушения пруда?

Нет, устройство предназначено для очистки дна, но не для полного осушения пруда, бассейна или емкости.

Какие виды отходов можно убирать?

Можно убирать грязь, растительные остатки и другие загрязнения пруда. Запрещено для воспламеняющихся, взрывоопасных, токсичных веществ, соленой или питьевой воды.

Как установить устройство рядом с прудом?

Разместите устройство на ровной поверхности, на расстоянии не менее 2 метров от края пруда. Сделайте капельную петлю на кабеле для защиты розетки от влаги.

Что делать, если устройство не запускается в автоматическом режиме?

Проверьте, что переключатель находится в положении автоматического режима (\—). У устройства есть задержка в 10 секунд перед запуском. Убедитесь, что вилка вставлена и резервуар не полон.

Как чистить фильтр?

Для поролонового фильтра: промойте чистой водой. Для бумажного складчатого фильтра: встряхните или замените. Не используйте агрессивные средства.

Можно ли использовать пылесос без фильтра?

Нет, никогда не используйте устройство без соответствующего фильтра (поролоновый для влажной уборки, бумажный для сухой). Это может повредить двигатель.

Какова максимальная глубина погружения насадки?

Максимальная глубина погружения составляет 1,2 м. Рабочая высота не должна превышать 1,5 м.

Как опорожнять резервуар в автоматическом режиме?

В автоматическом режиме устройство останавливается каждые 50 секунд для опорожнения резервуара через сливной шланг. Убедитесь, что сливной шланг не забит.

Что делать, если поплавок не работает?

Проверьте, что поплавок чист и не поврежден. Если резервуар полон, а всасывание не прекращается, немедленно выключите устройство и опорожните резервуар.

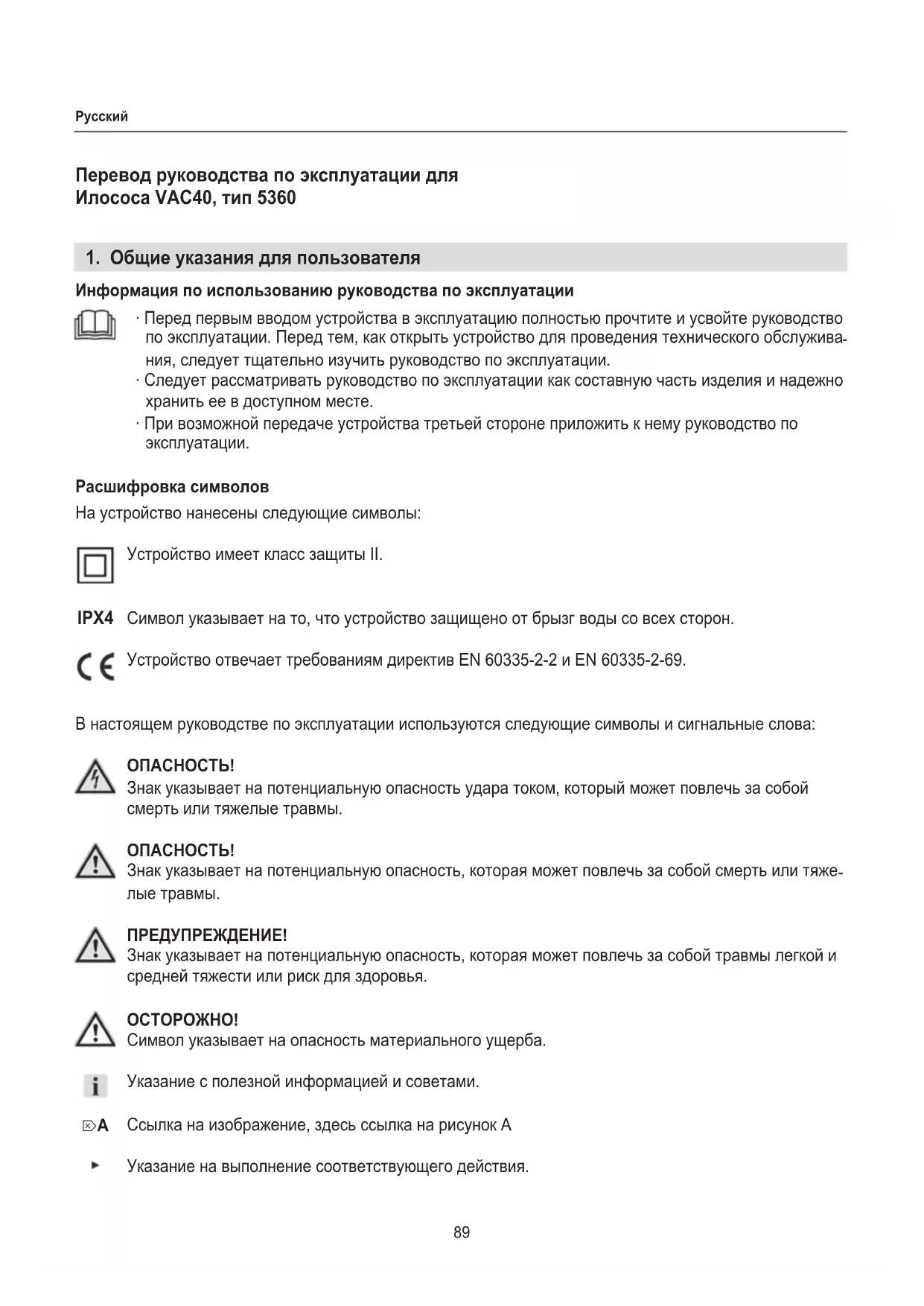

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VAC40 EHEIM

Перевод руководства по эксплуатации для

Илососа VAC40, тип 5360

1. Общие указания для пользователя

Информация по использованию руководства по эксплуатации

• Перед первым вводом устройства в эксплуатацию полностью прочтите и усвойте руководство по эксплуатации. Перед тем, как открыть устройство для проведения технического обслуживания, следует тщательно изучить руководство по эксплуатации.
- Следует рассматривать руководство по эксплуатации как составную часть изделия и надежно хранить ее в доступном месте.
- При возможной передаче устройства третьей стороне приложить к нему руководство по эксплуатации.

Расшифровка символов

На устройство нанесены следующие символы:

Устройство имеет класс защиты II.

IPX4 Символ указывает на то, что устройство защищено от брызг воды со всех сторон.

Устройство отвечает требованиям директив EN 60335-2-2 и EN 60335-2-69.

В настоящем руководстве по эксплуатации используются следующие символы и сигнальные слова:

ОПАСНОСТЬ!

Знак указывает на потенциальную опасность удара током, который может повлечь за собой смерть или тяжелые травмы.

ОПАСНОСТЬ!

Знак указывает на потенциальную опасность, которая может повлечь за собой смерть или тяжелые травмы.

ПРЕДУПРЕЖДЕНИЕ!

Знак указывает на потенциальную опасность, которая может повлечь за собой травмы легкой и средней тяжести или риск для здоровья.

ОСТОРОЖНО!

Символ указывает на опасность материального ущерба.

Указание с полезной информацией и советами.

Ссылка на изображение, здесь ссылка на рисунок А

Указание на выполнение соответствующего действия.

Устройство соответствует применимым требованиям безопасности и техническим регламентам Евразийского экономического союза.

Заводская табличка

2. Область применения

Устройство и все детали, входящие в комплект поставки, предназначены для домашнего использования и могут использоваться исключительно для следующего:

· Устройство используется для очистки дна садовых и плавательных прудов.
· Устройство может использоваться для влажной и сухой очистки.

Устройство имеет следующие ограничения в использовании:

· запрещается использовать для промышленных или производственных целей;
- запрещается использовать устройство в комбинации с едкими, легко воспламеняющимися, агрессивными или взрывоопасными вещества, соленой или питьевой водой.

3. Указания по технике безопасности

Устройство может представлять опасность для людей и имущества при использовании ненадлежащим образом или не по назначению, или при несоблюдении указаний по технике безопасности.

Для соблюдения безопасности

- Упаковка устройства не должна попасть в руки детей или лиц, не отвечающих за свои действия, поскольку она обладает потенциальной опасностью (опасность удушья!). Держать вдали от животных. - Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточным опытом и/или знаниями, только если они находятся под присмотром или если им были разъяснены правила безопасного обращения с устройством и они осознали опасности, исходящие от устройства. Детям запрещается играть с прибором. Нельзя поручать очистку и техобслуживание

устройства детям, за исключением случаев, когда они находятся под присмотром.

- При работе устройства следить за тем, чтобы всасывающие сопла не касались чувствительных участков тела, например, глаз, рта или ушей.

- Не оставлять работающее устройство без присмотра.

- Перед использованием провести визуальный контроль и удосто вериться, что устройство не повреждено, в частности, сетевой кабель и вилка.

- Не использовать неправильно работающее или поврежденное устройство.

- Только специалисты сервисной службы EHEIM могут производить ремонт устройства.

- Не переносить и не тянуть устройство за сетевой кабель или шланг.

- При отключении от электросети всегда браться за вилку, а не за кабель или само устройство.

- Не дотрагиваться до штепсельной вилки мокрыми руками.

- Защитить сетевой кабель от воздействия жары, масла и острых кромок. Не наступать на соединительный провод, если он проложен в земле или в гальке без защитной трубы.

- Следует выполнять только те работы, которые описаны в данном руководстве.

- Запрещается вносить технические изменения в конструкцию устройства.

- Следует использовать только оригинальные запасные части и принадлежности для устройства.

· Эксплуатация устройства допускается только при отсутствии людей в воде!

- Перед использованием устройства все его части должны быть собраны надлежащим образом.

- Не погружать устройство в воду для чистки и не чистить струей воды.

- Устанавливать устройство только на ровной поверхности.

· Перемещать устройство только по ровной поверхности.

• Не использовать устройство для опорожнения прудов, ванн, резервуаров, плавательных бассейнов и т. п.
• Не использовать устройство для откачки легко воспламеняющихся (например, пепла или сажи из камина, гриля и пр.), взрывоопасных, ядовитых или вредных для здоровья веществ.
• Не использовать агрессивные растворители или чистящие средства.
  В случае опрокидывания устройства немедленно выключить его и выдернуть сетевой штекер. Только после этого установить устройство в правильное положение.
  • Перед откачкой жидкостей проверить работоспособность поплавка. При заполнении емкости в ходе откачки жидкости всасывающее отверстие закрывается поплавком, и процесс откачки прерывается. После этого немедленно выключить устройство, отсоединить от сети и опорожнить емкость. Регулярно проверять поплавок (устройство для ограничения уровня воды) на отсутствие загрязнений и признаков повреждения.
  · Устройство разрешается хранить только в закрытых помещениях.
• При появлении жидкости или пены немедленно выключить устройство и извлечь сетевой штекер.
• Никогда не использовать прибор без подходящих фильтров.
• При установке устройства соблюдать безопасное расстояние мин. 2 м от пруда или бассейна.
  • Звуковое давление Lpa 75 dB(A)

- Электрическое подключение должно осуществляться согласно международным и национальным нормам.

- Устройство должно быть защищено автоматическим выключате лем дифференциальной защиты с расчетным током утечки максимум 30 мА.

При возникновении вопросов и проблем следует обратиться к специалисту-электрику.

- Перед опорожнением емкости или проведением технических работ извлечь сетевой штекер из розетки.

• Электрические характеристики устройства должны соответствовать характеристикам электросети. Эти параметры указаны на заводской табличке, упаковке или в данном руководстве.
• Удлинительный кабель и распределитель тока должны быть при годны для применения на открытом воздухе (брызгозащищенное исполнение). Использование удлинителей, электрических штекерных соединений и адаптеров, не соответствующих действующим предписаниям ЗАПРЕЩЕНО!
• Сечение провода для подключения к сети не должно быть меньше сечения кабелей с резиновой оболочкой с кратким обозначением H05RN-F3G0,75. Удлинительные кабели должны отвечать требованиям DIN VDE 0620.
• Поврежденный сетевой провод подлежит замене только в сервисном центре фирмы ЕНЕІМ.
• Предохранять розетку и вилку сетевого кабеля от попадания влаги и сырости. Сетевой кабель прибора должен образовывать петлю.

Она предотвращает возможное попадание стекающей по кабелю воды в розетку и тем самым защищает от короткого замыкания.

- Устройство следует подключать только к розетке с защитным контактом, установленной в соответствии с предписаниями.

4. Ввод в эксплуатацию

Сборка модели 5360 (☒C)

1. Вставить металлическую скобу ① в дно емкости.
2. Закрутить снизу двумя винтами (● размер 5).

Расшифровка положения выключателя ③

— = AUTOMATIC

автоматический режим очистки дна прудов или бассейнов

0 = OFF

Устройство выключено.

== = MANUELL

Непрерывный режим работы в качестве пылеводососа.

5. Использование в качестве илососа, тип 5360 (☒A/D)

▶ Убедиться, что устройство отключено. Перевести выключатель③ в положение (0) = OFF.
▶ Никогда не использовать устройство без подходящих фильтров.

Монтаж устройства (☒D)

1. Открыть обе запорные скобы ④ на емкости ⑧ и снять крышку двигателя ②.
2. Извлечь синий губчатый фильтр ⑤ через впускной фильтр (☒D) и повторно установить крышку двигателя ② на емкости ⑧.
3. Снова закрыть устройство с помощью обеих запорных скоб ④.
4. Извлечь заглушку ⑦, расположенную в дне емкости.
5. Зафиксировать сливной шланг ⑬ на выпускном отверстии емкости и установить грязеуловитель ⑭ на конце сливного шланга (☒D).
6. Вставить всасывающий шланг ⑨ во впускной патрубок ⑥ в верхней части емкости ⑧.
7. В зависимости от уровня воды соединить участки трубы ⑪ (до 4 шт.) с патрубком ⑩ и вставить насадку ⑫ для откачки прудового ила, остатков растений в конец трубы.

- Соблюдать максимальную глубину погружения 1,2 м и максимальную рабочую высоту 1,5 м (☒G).

Эксплуатация

▶ При установке устройства соблюдать минимальное расстояние 2 м до берега или края бас сейна (☒G).
▶ Следить за тем, чтобы в воде не находились люди.
- Следить за тем, чтобы грязная вода беспрепятственно вытекала из сливного шланга в необходимом направлении.

Принцип работы

1. Вставить сетевую вилку в розетку.
2. Опустить всасывающую трубу ⑨в воду настолько, чтобы откачивающая насадка ⑫ касалась дна.
3. Переключить выключатель ③ устройства в положение (→ автоматический режим работы. ВНИМАНИЕ: Устройство включается с задержкой в 10 секунд, чтобы в это время отсасывающая насадка могла занять требуемое положение.
4. После 50 секунд работы устройство автоматически отключается на 20 секунд для опорожнения заполненной емкости. Устройство продолжит работать в этих интервалах.
5. Регулярно проверять уровень загрязнения грязеуловителя ⑭ и губчатого фильтра ⑤ и при необходимости производить очистку, в том числе каждый раз после завершения работ.

6. Использование для очистки дна бассейнов только с ДОПОЛНИТЕЛЬНЫМ оборудованием 5360005 (☒B/D)

▶ Удостовериться, что устройство выключено. Перевести выключатель③ в положение (0) = OFF.
▶ Никогда не использовать устройство без подходящих фильтров

Монтаж устройства

1. Открыть обе запорные скобы ④ на емкости ⑧ и снять головку насоса ②.

2. Извлечь синий губчатый фильтр ⑤ через впускной фильтр (☒D) и установить головку насоса назад ② на емкость ⑧.

3. Снова закрыть устройство с помощью обеих запорных скоб ④.
4. Извлечь заглушку ⑦, расположенную в дне емкости ⑧.
5. Зафиксировать сливной шланг ⑬ на выпускном отверстии емкости и установить грязеуловитель ⑭ на конце сливного шланга (☒D).
6. Вставить всасывающий шланг ⑨ во впускной патрубок ⑥ в верхней части емкости ⑧.
7. В зависимости от уровня воды соединить участки трубы ⑪ (до 4 шт.) с патрубком ⑩ и вставить насадку ⑱ или насадку ⑱ с щеткой ⑲ или сопло ⑰ для очистки дна бассейна в конец трубы.

- Соблюдать максимальную глубину погружения 1,2 м и максимальную рабочую высоту 1,5 м (☒G).

Обслуживание

▶ При установке устройства соблюдать минимальное расстояние 2 м до берега или края бас сейна (☒G).
▶ Следить за тем, чтобы в воде не находились люди.
- Следить за тем, чтобы грязная вода беспрепятственно вытекала из сливного шланга в необходимом направлении.

Принцип действия

1. Вставить сетевую вилку в розетку.
2. Опустить всасывающую трубу ⑪в воду настолько, чтобы откачивающая насадка касалась дна.
3. Переключить устройство в положение ( ) — автоматический режим работы.
   ВНИМАНИЕ: Устройство включается с задержкой в 10 секунд, чтобы в это время отсасывающая насадка могла занять требуемое положение.
4. После 50 секунд работы устройство автоматически отключается на 20 секунд для опорожнения заполненной емкости.
5. Устройство продолжит работать в этих интервалах.
6. Регулярно проверять уровень загрязнения грязеуловителя ⑭ и губчатого фильтра ⑤ и при необходимости производить очистку, в том числе каждый раз после завершения работ.

7. Использование для влажной и сухой очистки ОПЦИЯ только с комплектом 5360005 (☒E/F)

▶ Убедиться, что устройство отключено. Перевести выключател③ в положение (0) = OFF.
▶ Никогда не использовать устройство без подходящих фильтров

Монтаж устройства

1. Открыть обе запорные скобы ④ на емкости ⑧ и снять крышку двигателя ②.

2. Использование в качестве моющего пылесоса: Извлечь синий губчатый фильтр ⑤ через впускной фильтр (☒E) и установить крышку двигателя назад ② на емкость ⑧.
   Использование в качестве пылесоса для сухой уборки: Установить бумажный складчатый фильтр ⑮ на впускной фильтр (☒F) и повторно установить крышку двигателя ② на емкости ⑧.

3. Снова закрыть устройство с помощью обеих запорных скоб ④.

4. Закройте выпускное отверстие для контейнера уплотнительной пробкой ⑦ (☒F).
5. Вставить всасывающий шланг ⑨ во впускной патрубок ⑥ в верхней части емкости ⑧.
6. В зависимости от уровня воды соединить участки трубы ⑪ (до 4 шт.) с патрубком ⑩ и вставить насадку ⑰ или насадку ⑱ с щеткой ⑲ или сопло ⑳ для очистки дна бассейна в конец трубы.

- Соблюдать максимальную глубину погружения 1,2 м и максимальную рабочую высоту 1,5 м (☒G).

Эксплуатация

▶ При работе устройства следить за тем, чтобы всасывающие сопла не касались чувствительных участков тела, например, глаз, рта или ушей.
▶ Не использовать устройство для откачки легко воспламеняющихся (например, пепла или сажи из камина, гриля и пр.), взрывоопасных, ядовитых или вредных для здоровья веществ.

Принцип работы

1. Вставить сетевую вилку в розетку.
2. Переключить устройство в положение (==) = ручной режим работы.

ВНИМАНИЕ: Теперь устройство работает в непрерывном режиме.

Можно приступить к очистке.

Влажная чистка: Как только приемная емкость будет заполнена водой, процесс всасывания автоматически прерывается с помощью поплавка. Выключить устройство с помощью выключателя (0) = OFF. Снять головку насоса, опорожнить емкость. После этого снова установить головку насоса и закрепить двумя запорными скобами. Переключить устройство в положение («Ручной режим» и продолжить очистку.

1. Регулярно проверять уровень загрязнения бумажного складчатого фильтра ⑮ или губчатого фильтра ⑤ и при необходимости производить очистку, в том числе каждый раз после завершения работ.

8. Устранение

Владельцу электрического или электронного прибора запрещено законом (согласно директиве 2012/19/EC от 2012 г. об утилизации электрических или электронных приборов, а также согласно национальному законодательству государств-членов EC, в которых применяется данная дирек- тива) утилизировать данное изделие и/или его электрические или электронные компоненты вместе с бытовым мусором без предварительной сортировки. Рекомендуется сдавать их в указанные пункты бесплатной утилизации.
