VAC40 - Staubsauger EHEIM - Kostenlose Bedienungsanleitung

Produkttyp	Teichschlammabsauger, Nass-/Trockensauger
Marke	EHEIM
Modell	VAC40
Typ	5360
Stromversorgung	220-240 V, 50/60 Hz
Leistung	1300 W
Gewicht	8,5 kg
Schutzart	IPX4 (spritzwassergeschützt)
Schutzklasse	II
Maximale Eintauchtiefe	1,2 m
Maximale Arbeitshöhe	1,5 m
Mindestabstand zum Beckenrand	2 m
Schalldruckpegel	75 dB(A)
Betriebsart	Automatisch (Zyklus 50 s Betrieb / 20 s Pause) oder manuell Dauerbetrieb
Behälterkapazität	ca. 30 L
Mitgelieferte Filter	Blauer Schwammfilter, Faltenfilter aus Papier
Enthaltenes Zubehör	Saugschlauch (4 Teile), Beckendüse, Bürstendüse, Flachdüse, Anschlussstück, Schmutzfangkorb, Ablaufschlauch
Verwendung	Reinigung von Teichböden und Naturpools, Nass- oder Trockensaugen
Wartung	Regelmäßige Reinigung des Schwammfilters und des Schmutzfangkorbs
Reparierbarkeit	Reparaturen ausschließlich durch den EHEIM Kundendienst
Garantie	Gemäß den EHEIM Bedingungen

Häufig gestellte Fragen - VAC40 EHEIM

Was ist der Unterschied zwischen dem Automatik- und dem manuellen Modus?

Der Automatikmodus (Symbol "—") wechselt zwischen 50-sekündigen Saugzyklen und 20-sekündigen Pausen zur Entleerung. Der manuelle Modus (Symbol "==") arbeitet kontinuierlich, bis Sie ihn stoppen.

Kann ich den Sauger verwenden, um einen Teich vollständig zu entleeren?

Nein, das Gerät ist für die Bodenreinigung konzipiert, aber nicht zum vollständigen Entleeren eines Teichs, Pools oder Behälters.

Welche Arten von Abfällen kann ich absaugen?

Sie können Schlamm, Pflanzenreste und andere Teichverschmutzungen absaugen. Nicht zulässig für brennbare, explosive, giftige Substanzen, Salzwasser oder Trinkwasser.

Wie installiere ich das Gerät in der Nähe des Teichs?

Stellen Sie das Gerät auf eine ebene Fläche, mindestens 2 Meter vom Beckenrand entfernt. Bilden Sie eine Tropfschlaufe am Kabel, um den Stecker vor Feuchtigkeit zu schützen.

Was tun, wenn das Gerät im Automatikmodus nicht startet?

Überprüfen Sie, ob der Schalter auf Automatikstellung (\—) steht. Das Gerät hat eine Startverzögerung von 10 Sekunden. Stellen Sie sicher, dass der Stecker richtig eingesteckt ist und der Behälter nicht voll ist.

Wie reinige ich den Filter?

Für den Schwammfilter: mit klarem Wasser abspülen. Für den Faltenfilter aus Papier: ausschütteln oder ersetzen. Verwenden Sie keine aggressiven Reinigungsmittel.

Kann ich den Sauger ohne Filter verwenden?

Nein, verwenden Sie das Gerät niemals ohne den geeigneten Filter (Schwamm für nass, Papier für trocken). Dies könnte den Motor beschädigen.

Was ist die maximale Eintauchtiefe der Düse?

Die maximale Eintauchtiefe beträgt 1,2 Meter. Die Arbeitshöhe darf 1,5 Meter nicht überschreiten.

Wie leere ich den Behälter im Automatikmodus?

Im Automatikmodus stoppt das Gerät alle 50 Sekunden, um den Behälter über den Ablaufschlauch zu entleeren. Stellen Sie sicher, dass der Ablaufschlauch nicht verstopft ist.

Was tun, wenn der Schwimmer nicht funktioniert?

Überprüfen Sie, ob der Schwimmer sauber und unbeschädigt ist. Wenn der Behälter voll ist und der Saugvorgang nicht stoppt, schalten Sie das Gerät sofort aus und leeren Sie den Behälter.

BEDIENUNGSANLEITUNG VAC40 EHEIM

Original Bedienungsanleitung

Teichschlammsauger VAC40, Typ 5360

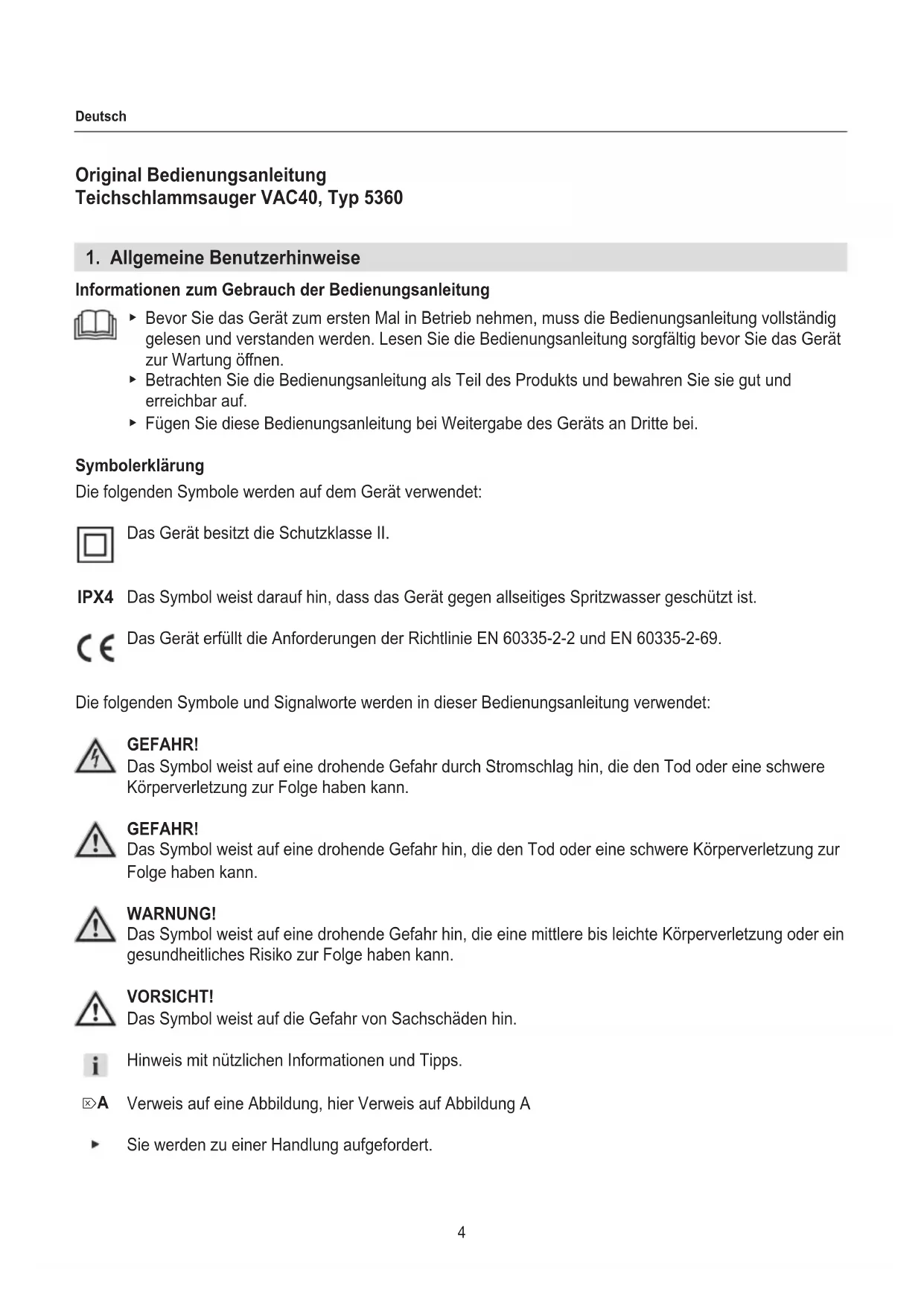

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. Lesen Sie die Bedienungsanleitung sorgfältig bevor Sie das Gerät zur Wartung öffnen.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet:

Das Gerät besitzt die Schutzklasse II.

IPX4 Das Symbol weist darauf hin, dass das Gerät gegen allseitiges Spritzwasser geschützt ist.

Das Gerät erfüllt die Anforderungen der Richtlinie EN 60335-2-2 und EN 60335-2-69.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet:

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Verweis auf eine Abbildung, hier Verweis auf Abbildung A

Sie werden zu einer Handlung aufgefordert.

Typenschild

EHEIM VAC40 Made in Italy 220-240V 50/60Hz 1300W IPX4 EHEIM GmbH & Co. KG Plochinger Straße 54 73779 Deizisau Germany Type 5360XXX Series YYWW01 8,5 Kg Serial No. 8.227.0013-ODL-0000

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

Das Gerät dient zur Reinigung des Bodengrundes von Garten- bzw. Schwimmteichen.
· Das Gerät kann als Nass- und Trockensauger benutzt werden.

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
  nicht in Verbindung mit ätzenden, leicht brennbaren, aggressiven oder explosiven Stoffen, Salzwasser sowie Trinkwasser verwenden.

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

• Die Geräteverpackung nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.
- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

- Wenn das Gerät arbeitet, sorgfältig darauf achten, dass die Saugdüsen nicht an empfindliche Körperstellen, wie Augen, Mund oder Ohren gehalten wird.

· Das in Betrieb befindliche Gerät niemals unbeaufsichtigt lassen.

- Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.

- Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.

- Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.

- Tragen oder ziehen Sie das Gerät nicht am Netzkabel oder Schlauch.

- Zum Trennen vom Stromnetz ziehen Sie immer am Stecker und nicht am Kabel oder Gerät.

- Netzstecker niemals mit feuchten Händen anfassen.

- Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten. Die Anschlussleitung darf nicht betreten werden, sofern sie in der Erde oder im Kies ohne Leerrohr verlegt wurde.

- Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

- Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!

- Vor dem Gebrauch muss das Gerät mit allen Teilen korrekt zusammengesetzt werden.

- Das Gerät zur Reinigung nicht in Wasser tauchen oder mit einem Wasserstrahl reinigen.

- Stellen Sie das Gerät nur auf ebenen Untergrund auf.

· Bewegen Sie das Gerät nur auf ebenem Untergrund.

- Verwenden Sie das Gerät niemals zum Leeren von Teichen, Wannen, Behältern, Schwimmbecken, etc.

- Benutzen Sie niemals das Gerät zum Aufsaugen von leicht entflammbaren (z.B. Asche oder Ruß aus Kaminen, Grillstellen etc.), explosiven, giftigen oder gesundheitsschädlichen Stoffen.

• Keine aggressiven Lösungs- oder Reinigungsmittel verwenden.
• Falls das Gerät umkippt, schalten Sie es sofort aus und ziehen Sie den Netzstecker. Erst dann das Gerät wieder richtig aufstellen.
• Kontrollieren Sie vor dem Aufsaugen von Flüssigkeiten die Funktions-tüchtigkeit des Schwimmers. Beim Absaugen von Flüssigkeiten mit vollem Behälter, wird die Absaugöffnung durch einen Schwimmer geschlossen und der Absaugvorgang wird unterbrochen. Schalten Sie das Gerät dann sofort aus, trennen Sie es vom Stromnetz und entlee-ren Sie den Behälter. Überprüfen Sie regelmäßig, dass der Schwimmer (Vorrichtung für die Begrenzung des Wasserstandes) sauber und ohne Anzeichen von Beschädigung ist.
• Dieses Gerät darf nur in geschlossenen Räumen gelagert werden.
• Das Gerät sofort ausschalten und Netzstecker ziehen, wenn Flüssigkeit oder Schaum austritt.
• Benutzen Sie das Gerät niemals ohne die geeigneten Filter.
• Halten Sie beim Aufstellen des Gerätes einen Sicherheitsabstand von min. 2 m zum Teich oder Becken ein.
  · Schalldruck Lpa 75 dB(A)

Die elektrischen Installationen müssen den internationalen und nationalen Errichterbestimmungen entsprechen.
- Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
- Bevor Sie den Behälter entleeren oder Wartungsarbeiten am Gerät vornehmen, ziehen Sie den Netzstecker aus der Steckdose.
- Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.
- Verlängerungskabel und Stromverteiler müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt). Der Gebrauch von nicht den geltenden Vorschriften entsprechenden Verlängerungen, elektrischen Steckverbindungen und Adapter ist VERBOTEN!

• Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F3G0,75.
  Verlängerungsleitungen müssen den Anforderungen der DIN VDE 0620 genügen.
• Eine beschädigte Netzanschlussleitung darf nur durch die EHEIM Servicestelle ersetzt werden.
• Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit und Nässe. Bilden Sie mit dem Netzkabel unbedingt eine Tropfschlaufe.
  Diese verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.
• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Netzsteckdose an.

4. Inbetriebnahme

Zusammenbau Typ 5360 (☒C)

1. Metallbügel ① am Behälterboden einstecken.
2. Von unten mit den beiden Schrauben festziehen (♦ Größe 5).

Erklärung Schalter ③

— = AUTOMATIC

Automatik-Betrieb für Teich- oder Beckenbodenreinigung.

Gerät ist ausgeschaltet.

= = MANUELL

Dauerbetrieb als Nass- Trockensauger.

5. Einsatz als Teichschlammsauger, Typ 5360 (☒A/D)

▶ Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Schalte ^③ auf Stellung (0) = OFF.
- Benutzen Sie niemals das Gerät ohne die geeigneten Filter.

Gerät montieren (☒D)

1. Öffnen Sie die beiden Verschlussbügel ④ am Behälter ⑧ und nehmen Sie den Motorkopf ② ab.
2. Ziehen Sie den blauen Filterschwamm ⑤ über den Saugkorb (☒D) und setzen Sie den Motorkopf ② wieder auf den Behälter ⑧ auf.
3. Verschließen Sie das Gerät wieder mit Hilfe der beiden Verschlussbügel ④.

4. Entfernen Sie den Verschlussstopfen ⑦ am Behälterboden.

5. Fixieren Sie den Ablaufschlauch ⑬ am Behälterauslauf und stülpen Sie den Schmutzfänger ⑭ über das Ende des Ablaufschlauches (☒D).

6. Stecken Sie den Saugschlauch ⑨ in den Einlaufstutzen ⑥ oben am Behälter ⑧.
7. Verbinden Sie je nach Wassertiefe die Rohrstücke ⑪ (bis zu 4 Stück) mit dem Anschlussstück ⑩ und stecken Sie die Teich-Absaugdüse ⑫ zum Absaugen von Teichschlamm, Pflanzenresten usw. auf das Rohrende.

▶ Auf max. Tauchtiefe von 1,2 m und max. Arbeitshöhe von 1,5 m beachten (☒G).

Bedienung

- Halten Sie beim Aufstellen des Gerätes einen Mindestabstand von min. 2 m zum Ufer bzw. Beckenrand ein (☒G).

• Achten Sie darauf, dass sich keine Personen im Wasser befinden.
• Achten Sie darauf, dass das Schmutzwasser ungehindert aus dem Ablaufschlauch ablaufen kann und in die Richtung zeigt, in die das Schmutzwasser abfließen soll.

Arbeitsweise

1. Stecken Sie den Netzstecker in die Steckdose.
2. Führen Sie das Saugrohr ⑨ so tief in das Gewässer ein, bis Sie den Grund mit der Teich-Absaugdüse ⑫ berühren.
3. Betätigen Sie den Schalter ③ des Gerätes auf die Stellung (→) Automatik-Betrieb.
   ACHTUNG: Das Gerät schaltet mit einer Verzögerung von 10 Sekunden ein, um in dieser Zeit die Teich-Absaugdüse an die gewünschte Stelle auszurichten.
4. Nach einem Arbeitsintervall von ca. 50 Sekunden schaltet das Gerät automatisch für ca. 20 Sekunden ab, damit sich der gefüllte Behälter wieder entleeren kann. Das Gerät arbeitet nun in diesen Zeitintervallen weiter.
5. Schmutzfänger ⑭ und Filterschwamm ⑤ regelmäßig auf Verschmutzungsgrad überprüfen und ggf. reinigen, spätestens jedoch nach Beendigung der Reinigungsarbeiten.

6. Einsatz als Beckenbodenreiniger OPTIONAL nur mit Zubehör 5360005 (☒B/D)

▶ Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Schalte ^③ auf Stellung (0) = OFF.
- Benutzen Sie niemals das Gerät ohne die geeigneten Filter

Gerät montieren

1. Öffnen Sie die beiden Verschlussbügel ④ am Behälter ⑧ und nehmen Sie den Pumpenkopf ② ab.
2. Ziehen Sie den blauen Filterschwamm ⑤ über den Saugstutzen (☒D) und setzen Sie den Pumpenkopf ② wieder auf den Behälter ⑧ auf.
3. Verschließen Sie das Gerät wieder mit Hilfe der beiden Verschlussbügel ④.
4. Entfernen Sie den Verschlussstopfen ⑦ am Behälterboden ⑧.
5. Fixieren Sie den Ablaufschlauch ⑬ am Behälterauslauf und stülpen Sie den Schmutzfänger ⑭ über das Ende des Ablaufschlauches (☒D).
6. Stecken Sie den Saugschlauch ⑨ in den Einlaufstutzen ⑥ oben am Behälter ⑧.
7. Verbinden Sie je nach Wassertiefe die Rohrstücke ⑪ (bis zu 4 Stück) mit dem Anschlussstück ⑩ und stecken Sie die gewünschte Absaugdüse ⑱ oder Absaugdüse ⑱ montiert mit Bürsteneinsatz ⑲ oder Düse ⑰ zum Absaugen des Beckenbodens auf das Rohrende.

▶ Auf max. Tauchtiefe von 1,2 m und max. Arbeitshöhe von 1,5 m beachten (☒G).

Bedienung

• Halten Sie beim Aufstellen des Gerätes einen Mindestabstand von min. 2 m zum Ufer bzw. Beckenrand ein (☒G).
• Achten Sie darauf, dass sich keine Personen im Wasser befinden.
• Achten Sie darauf, dass das Schmutzwasser ungehindert aus dem Ablaufschlauch ablaufen kann und in die Richtung zeigt, in die das Schmutzwasser abfließen soll.

Arbeitsweise

1. Stecken Sie den Netzstecker in die Steckdose.
2. Führen Sie das Saugrohr ⑪ so tief in das Gewässer ein, bis Sie den Grund mit der Absaugdüse berühren.
3. Schalten Sie das Gerät auf die Stellung ( ) Automatik-Betrieb.
   ACHTUNG: Das Gerät schaltet mit einen Verzögerung von 10 Sekunden ein, um in dieser Zeit die Teich-Absaugdüse an die gewünschte Stelle richten zu können.
4. Nach einem Arbeitsintervall von ca. 50 Sekunden schaltet das Gerät automatisch für ca. 20 Sekunden ab, damit sich der gefüllte Behälter wieder entleeren kann.
5. Das Gerät arbeitet nun in diesen Zeitintervallen weiter.
6. Schmutzfänger ⑭ und Filterschwamm ⑤ regelmäßig auf Verschmutzungsgrad überprüfen und ggf. reinigen, spätestens jedoch nach Beendigung der Reinigungsarbeiten.

7. Einsatz als Nass- oder Trockensauger OPTIONAL nur mit Zubehör 5360005 (☒E/F)

▶ Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Schalter ^③ auf Stellung (0) = OFF.

Benutzen Sie niemals das Gerät ohne die geeigneten Filter

Gerät montieren

1. Öffnen Sie die beiden Verschlussbügel ④ am Behälter ⑧ und nehmen Sie den Motorkopf ② ab.
2. Einsatz als Nasssauger: Ziehen Sie den blauen Filterschwamm ⑤ über den Saugkorb (☒E) und setzen Sie den Motorkopf ② wieder auf den Behälter ⑧ auf.
   Einsatz als Trockensauger: Stecken Sie den Papierfaltenfilter ⑮ auf den Saugkorb (☒F) und setzen Sie den Motorkopf ② wieder auf den Behälter ⑧ auf.
3. Verschließen Sie das Gerät wieder mit Hilfe der beiden Verschlussbügel ④.
4. Verschließen Sie den Behälterauslauf mit dem Verschlussstopfen ⑦(☒F).
5. Stecken Sie den Saugschlauch ⑨ in den Einlaufstutzen ⑥ oben am Behälter ⑧.
6. Verbinden Sie je nach Wassertiefe die Rohrstücke ⑪ (bis zu 4 Stück) mit dem Anschlussstück ⑩ und stecken Sie die gewünschte Absaugdüse ⑰ oder Absaugdüse ⑱ montiert mit Bürsteneinsatz ⑲ oder Düse ⑳ zum Absaugen des Beckenbodens auf das Rohrende.

▶ Auf max. Tauchtiefe von 1,2 m und max. Arbeitshöhe von 1,5 m beachten (☒G).

Bedienung

• Wenn das Gerät arbeitet, sorgfältig darauf achten, dass die Saugdüsen nicht an empfindliche Körperstellen, wie Augen, Mund oder Ohren gehalten wird.
  Benutzen Sie niemals das Gerät zum Aufsaugen von leicht entflammbaren (z.B. Asche oder Ruß aus Kaminen, Grillstellen etc), explosiven, giftigen oder gesundheitsschädlichen Stoffen.

Arbeitsweise

1. Stecken Sie den Netzstecker in die Steckdose.
2. Schalten Sie das Gerät auf die Stellung (==) = Manueller Betrieb.
   ACHTUNG: Das Gerät arbeitet jetzt im Dauerbetrieb.
3. Sie können nun mit der Reinigungsarbeit beginnen.
   Nasssaugen: Sobald der Auffangbehälter mit Wasser gefüllt ist, wird durch einen Schwimmer der Saugvorgang automatisch unterbrochen. Schalten Sie das Gerät am Schalter (0) = OFF aus. Nehmen Sie den Pumpenkopf ab entleeren Sie den Behälter. Danach Pumpenkopf wieder aufsetzen und mit den beiden Verschlussbügeln verschließen. Schalten Sie das Gerät wieder am Schalter auf die Stellung (= Manueller Betrieb und setzen Sie Ihre Reinigungsarbeit fort.
4. Papierfaltenfilter ⑮ bzw. Filterschwamm ⑤ regelmäßig auf Verschmutzungsgrad überprüfen und ggf. reinigen, spätestens jedoch nach Beendigung der Reinigungsarbeiten.

8. Entsorgung

Als Besitzer eines elektrischen oder elektronischen Gerätes ist es Ihnen gesetzlich untersagt gemäß (Richtlinie 2012/19/UE von 2012 über Elektro- und Elektronik-Altgeräte sowie gemäß nationalen Ländergesetzgebungen der EU-Mitgliedstaaten, in denen diese Richtlinie umgesetzt wird), dieses Produkt oder seine elektrischen/elektronischen Zubehörteile unsortiert in den Haushaltsmüll zu geben. Bitte benutzen Sie stattdessen die hierfür ausgewiesenen kostenlosen Rückgabe-Stellen.

English

EHEIM GmbH & Co. KG Plochinger Straße 54 73779 Deizlsau Germany

VAC40

Type 5360XXX

Made in Italy

Series YYWW01 8,5 Kg

220-240V 50/60Hz

1300W IPX4

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
