VAC40 - Aspirapolvere EHEIM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspiratore per fango da laghetto, aspiratore umido/secco
Marca	EHEIM
Modello	VAC40
Tipo	5360
Alimentazione	220-240 V, 50/60 Hz
Potenza	1300 W
Peso	8,5 kg
Grado di protezione	IPX4 (protetto contro gli spruzzi d'acqua)
Classe di protezione	II
Profondità massima di immersione	1,2 m
Altezza massima di lavoro	1,5 m
Distanza minima dal bordo del laghetto	2 m
Pressione acustica	75 dB(A)
Modalità di funzionamento	Automatica (ciclo 50s accensione / 20s spegnimento) o manuale continua
Capacità del serbatoio	Circa 30 L
Filtri forniti	Filtro in spugna blu, filtro in carta pieghettata
Accessori inclusi	Tubo di aspirazione (4 elementi), ugello per laghetto, ugello a spazzola, ugello piatto, raccordo, collettore di sporco, tubo di scarico
Utilizzo	Pulizia del fondo di stagni e piscine naturali, aspirazione umida o secca
Manutenzione	Pulizia regolare del filtro in spugna e del collettore di sporco
Riparabilità	Riparazioni esclusivamente da parte del S.A.V. EHEIM
Garanzia	Secondo le condizioni EHEIM

Domande frequenti - VAC40 EHEIM

Qual è la differenza tra la modalità automatica e la modalità manuale?

La modalità automatica (simbolo "—") alterna cicli di aspirazione di 50 secondi e pause di 20 secondi per lo scarico. La modalità manuale (simbolo "==") funziona in modo continuo fino a quando non la si arresta.

Posso usare l'aspiratore per svuotare completamente un laghetto?

No, l'apparecchio è progettato per la pulizia del fondo ma non per svuotare completamente un laghetto, piscina o contenitore.

Quali tipi di rifiuti posso aspirare?

È possibile aspirare fango, detriti vegetali e altre sporcizie del laghetto. Vietato per sostanze infiammabili, esplosive, tossiche, acqua salata o potabile.

Come installare l'apparecchio vicino al laghetto?

Posizionare l'apparecchio su una superficie piana, ad almeno 2 metri dal bordo del laghetto. Formare un cappio di sgocciolamento sul cavo per proteggere la presa dall'umidità.

Cosa fare se l'apparecchio non si avvia in modalità automatica?

Verificare che l'interruttore sia sulla posizione automatica (\—). L'apparecchio ha un ritardo di 10 secondi prima di avviarsi. Assicurarsi che la spina sia ben inserita e che il contenitore non sia pieno.

Come pulire il filtro?

Per il filtro in spugna: sciacquare con acqua pulita. Per il filtro in carta pieghettata: scuotere o sostituire. Non utilizzare prodotti aggressivi.

Posso usare l'aspiratore senza filtro?

No, non utilizzare mai l'apparecchio senza il filtro appropriato (spugna per umido, carta per secco). Ciò potrebbe danneggiare il motore.

Qual è la profondità massima di immersione dell'ugello?

La profondità massima è di 1,2 metri. L'altezza di lavoro non deve superare 1,5 metri.

Come svuotare il serbatoio in modalità automatica?

In modalità automatica, l'apparecchio si ferma ogni 50 secondi per svuotare il serbatoio tramite il tubo di scarico. Assicurarsi che il tubo di scarico non sia ostruito.

Cosa fare se il galleggiante non funziona?

Verificare che il galleggiante sia pulito e non danneggiato. Se il serbatoio è pieno e l'aspirazione non si ferma, arrestare immediatamente l'apparecchio e svuotare il serbatoio.

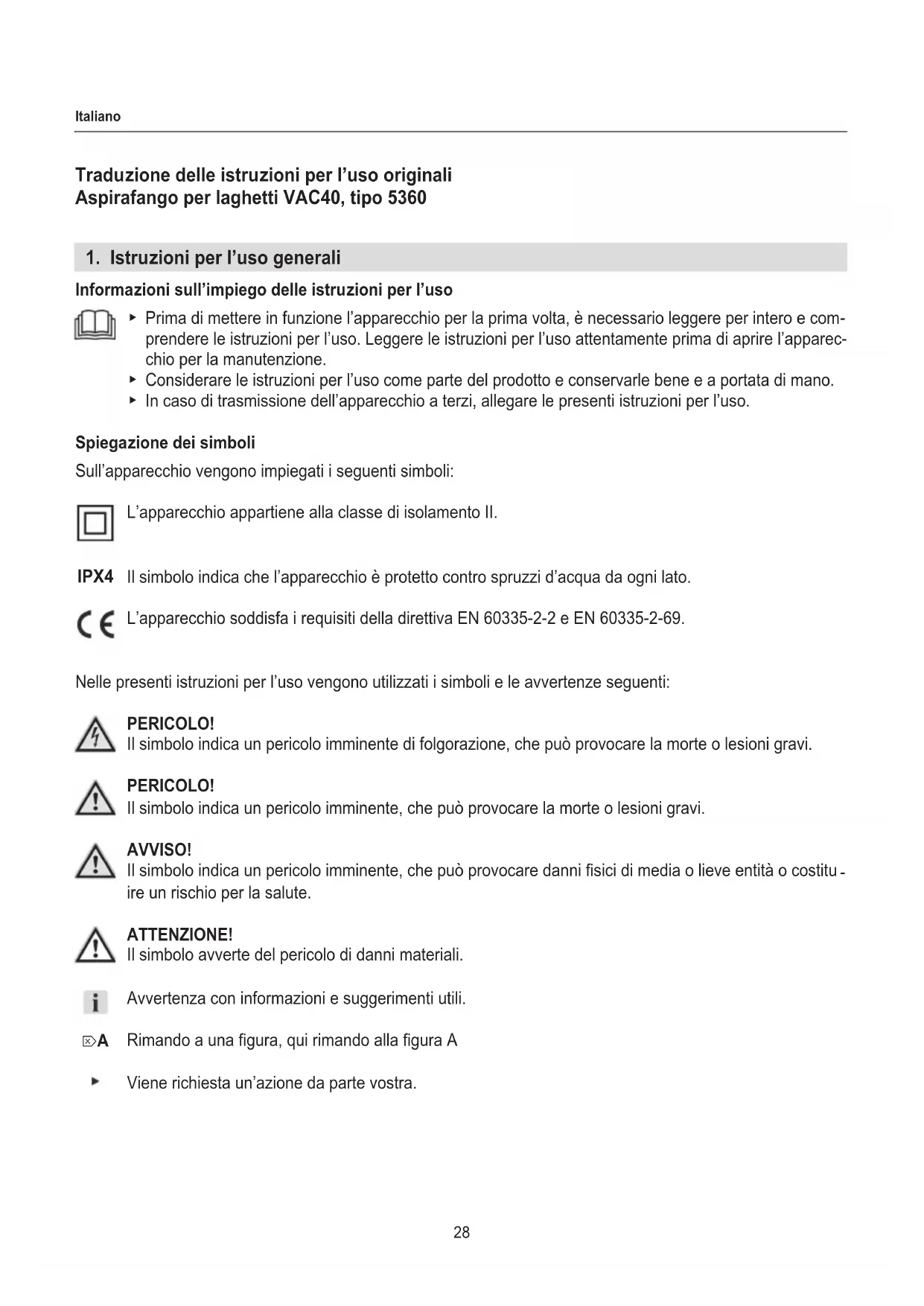

MANUALE UTENTE VAC40 EHEIM

Traduzione delle istruzioni per l'uso originali

Aspirafango per laghetti VAC40, tipo 5360

1. Istruzioni per l'uso generali

Informazioni sull'impiego delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso. Leggere le istruzioni per l'uso attentamente prima di aprire l'apparecchio per la manutenzione.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli:

L'apparecchio appartiene alla classe di isolamento II.

IPX4 Il simbolo indica che l'apparecchio è protetto contro spruzzi d'acqua da ogni lato.

L'apparecchio soddisfa i requisiti della direttiva EN 60335-2-2 e EN 60335-2-69.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti:

PERICOLO!

Il simbolo indica un pericolo imminente di folgorazione, che può provocare la morte o lesioni gravi.

PERICOLO!

Il simbolo indica un pericolo imminente, che può provocare la morte o lesioni gravi.

AVVISO!

Il simbolo indica un pericolo imminente, che può provocare danni fisici di media o lieve entità o costituire un rischio per la salute.

ATTENZIONE!

Il simbolo avverte del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Rimando a una figura, qui rimando alla figura A

Viene richiesta un'azione da parte vostra.

Targhetta

EHEIM VAC40 Made in Italy 220-240V 50/60Hz 1300W IPX4 EHEIM GmbH & Co. KG Plochinger Straße 54 73779 Deizlsau Germany Type 5360XXX Series YYWW01 8,5 Kg Serial No. 8.227.0013-ODL-0000

2. Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

• L'apparecchio serve per la pulizia del substrato di stagni di giardino e/o stagni balneabili.
· L'apparecchio può essere utilizzato come aspiraliquidi e aspirasolidi.

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzarlo per scopi commerciali o industriali
non utilizzarlo in combinazione con sostanze corrosive, facilmente infiammabili, aggressive o esplosive, acqua

salina nonché acqua potabile.

3. Avvertenze di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

• Non lasciare l'imballaggio dell'apparecchio in mano a bambini o a persone che non sono coscienti delle loro azioni in quanto può essere fonte di pericoli (pericolo di soffocamento!). Tenere lontano dagli animali.
• Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

- Quando l'apparecchio è in funzione, assicurarsi che gli ugelli aspiranti non vengano tenuti su parti del corpo sensibili come occhi, bocca o orecchie.

· Non lasciare mai incustodito l'apparecchio quando è in funzione.

- Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo elettrico e la spina, non siano danneggiati.

- Non utilizzare l'apparecchio se non funziona correttamente o se è danneggiato.

- Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.

- Non trasportare o tirare l'apparecchio per il cavo di rete o il tubo flessibile.

- Per il disinserimento dalla rete elettrica, tirare sempre la spina e non il cavo o l'apparecchio.

· Non toccare mai la spina con mani umide.

- Proteggere il cavo elettrico dal calore, dall'olio e da spigoli vivi. È vietato calpestare il cavo di allacciamento se è stato posato nella terra o nella ghiaia senza guaina.

- Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.

- Non effettuare mai modifiche tecniche all'apparecchio.

- Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.

- Utilizzare l'apparecchio solo se nessuno è presente nello stagno!

- Prima dell'utilizzo, l'apparecchio deve essere assemblato correttamente con tutte le parti.

- Per la pulizia, non immergere l'apparecchio nell'acqua o pulirlo con un getto d'acqua.

- Installare l'apparecchio solo su una base piana.

- Muovere l'apparecchio solo su una base piana.

- Non impiegare l'apparecchio mai per svuotare stagni, vasche, contenitori, piscine, ecc.

- Non utilizzare mai l'apparecchio per aspirare sostanze facilmente infiammabili (ad es. cenere o fuliggine da camini, piazzole per grigliate ecc.), esplosivi, velenosi o dannosi per la salute.

· Non utilizzare solventi o detergenti aggressivi.

- Se l'apparecchio si rovescia, disinserirlo immediatamente e staccare la spina. Solo in seguito reinstallare correttamente l'apparecchio.

- Prima dell'aspirazione di liquidi, controllare la funzionalità del galleggiante. Durante l'aspirazione di liquidi con recipiente pieno, l'apertura di aspirazione viene chiusa da un galleggiante e il processo di aspirazione viene interrotto. In tal caso disinserire immediatamente l'apparecchio, staccarlo dalla rete elettrica e svuotare il recipiente. Verificare regolarmente che il galleggiante (dispositivo per la limitazione del livello dell'acqua) sia pulito e non presenti segni di danneggiamento.

- Questo apparecchio deve essere immagazzinato solo in locali chiusi.

- Disinserire immediatamente l'apparecchio e staccare la spina quando fuoriesce liquido o schiuma.

· Non utilizzare mai l'apparecchio senza i filtri adeguati.

- Durante l'installazione dell'apparecchio, rispettare una distanza di sicurezza di almeno 2 m dallo stagno o dalla vasca.

- Pressione sonora Lpa 75 dB(A)

- Le installazioni elettriche devono soddisfare le disposizioni d'installazione internazionali e azionali.

- L'apparecchio deve essere protetto tramite un interruttore differenziale con una corrente nominale differenziale di intervento pari a max 30 mA. Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.

- Prima di svuotare il recipiente o effettuare lavori di manutenzione sull'apparecchio, staccare la spina dalla presa elettrica.

- I dati elettrici dell'apparecchio devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.

- I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua). L'utilizzo di prolunghe, connettori elettrici e adattatori non conformi alle direttive in vigore è VIETATO!

• I cavi di alimentazione non devono avere una sezione trasversale minore di quella delle condutture a tubo flessibile di gomma con la sigla H05RN-F. Le condutture di prolungamento devono soddisfare le norme DIN VDE 0620.
• Un cavo di alimentazione danneggiato deve essere sostituito esclusivamente dal punto di assistenza EHEIM.
• Proteggere la presa elettrica e la spina dall'umidità e dal bagnato. Formare assolutamente una curva di sgocciolamento con il cavo di rete.

Questa impedisce che l'acqua che eventualmente scorre lungo il cavo possa arrivare alla presa e provocare un cortocircuito.

- Collegare l'apparecchio solo a una presa di corrente correttamente installata e dotata di contatto di terra.

4. Messa in funzione

Assemblaggio tipo 5360 (☒C)

1. Inserire la staffa metallica ① nel fondo del recipiente.
2. Stringere dal basso con le due viti (♦ grandezza 5).

Spiegazione interruttore ③

— = AUTOMATIC

Funzionamento automatico per la pulizia dello stagno o del fondo della vasca.

L'apparecchio è disinserito.

= = MANUALE

Funzionamento continuo come aspiraliquidi e aspirasolidi.

5. Impiego come aspirafango per laghetti, tipo 5360 (☒A/D)

• Assicurarsi che il dispositivo sia disinserito. Interruttore ^3 su posizione (0) = OFF.
• Non utilizzare mai l'apparecchio senza i filtri adeguati.

Montare l'apparecchio (☒D)

1. Aprire le due staffe di chiusura ④ sul recipiente ⑧ e rimuovere la testata del motore ②.
2. Tirare la spugna filtrante blu ⑤ sopra la succhieruola (☒D) e riapplicare la testata del motore ② sul recipiente ⑧.
3. Richiudere nuovamente l'apparecchio con l'ausilio delle due staffe di chiusura ④.

4. Rimuovere il tappo ⑦ sul fondo del recipiente.

5. Fissare il tubo di scarico ⑬ allo scarico del recipiente e rivoltare il filtro ⑭ sopra l'estremità del tubo di scarico (☒D).

6. Inserire la manichetta di aspirazione ⑨ nel manicotto d'ingresso ⑥ in alto sul recipiente ⑧.
7. A seconda della profondità dell'acqua, collegare i bocchettoni di tubo ⑪ (fino a 4 pezzi) con il raccordo ⑩ e inserire la bocchetta di aspirazione per stagni ⑫ per l'aspirazione di fango in laghetti, resti di piante ecc. sull'estremità del tubo.

▶ Osservare la profondità d'immersione max di 1,2 m e l'altezza di lavoro max di 1,5 m (☒G).

Funzionamento

Durante l'installazione dell'apparecchio, rispettare una distanza minima di almeno 2m dallo stagno o dalla vasca (☒G).
- Assicurarsi che non vi siano persone nell'acqua.
- Assicurarsi che l'acqua reflua possa defluire incontrastata dal tubo di scarico e che il tubo sia rivolto nella direzione in cui l'acqua reflua deve defluire.

Funzionamento

1. Inserire la spina nella presa elettrica.
2. Introdurre il tubo di aspirazione ⑨ nell'acqua fino a toccare il fondo con la bocchetta di aspirazione per stagni ⑫.
3. Commutare l'interruttore ③ dell'apparecchio alla posizione ( )= funzionamento automatico.
   ATTENZIONE: L'apparecchio si inserisce con un ritardo di 10 secondi, durante i quali allinea la bocchetta di aspirazione per stagni al punto desiderato.
4. Dopo un intervallo di lavoro di circa 50 secondi, l'apparecchio si disinserisce automaticamente per circa 20 secondi per far sì che il recipiente pieno possa nuovamente svuotarsi. Ora l'apparecchio continua a funzionare in questi intervalli di tempo.
5. Verificare regolarmente il grado di sporcizia del filtro ⑭ e della spugna filtrante ⑤ ed eventualmente pulirli, al più tardi comunque al termine dei lavori di pulizia.

6. Impiego come pulitore per fondi vasca OPZIONALE solo con accessorio 5360005 (☒B/D)

- Assicurarsi che l'apparecchio sia disinserito. Interruttore ^3 su posizione (0) = OFF.

- Non utilizzare mai l'apparecchio senza i filtri adeguati

Montare l'apparecchio

1. Aprire le due staffe di chiusura ④ sul recipiente ⑧ e rimuovere la testata della pompa ②.
2. Tirare la spugna filtrante blu ⑤ sopra il bocchettone di aspirazione (☒D) e riapplicare la testata della pompa ② sul recipiente ⑧.
3. Richiudere nuovamente l'apparecchio con l'ausilio delle due staffe di chiusura ④.
4. Rimuovere il tappo ⑦ sul fondo del recipiente ⑧.
5. Fissare il tubo di scarico ⑬ allo scarico del recipiente e rivoltare il filtro ⑭ sopra l'estremità del tubo di scarico (☒D).
6. Inserire la manichetta di aspirazione ⑨ nel manicotto d'ingresso ⑥ in alto sul recipiente ⑧.
7. A seconda della profondità dell'acqua, collegare i bocchettoni di tubo ⑪ (fino a 4 pezzi) con il raccordo ⑩ e inserire la bocchetta di aspirazione desiderata ⑱ o la bocchetta di aspirazione ⑱ montata con inserto spazzola ⑲ o ugello ⑰ per l'aspirazione del fondo vasca sull'estremità del tubo.

▶ Osservare la profondità d'immersione max di 1,2 m e l'altezza di lavoro max di 1,5 m (☒G).

Funzionamento

Durante l'installazione dell'apparecchio, rispettare una distanza minima di almeno 2 m dallo stagno o dalla vasca (☒G).

- Assicurarsi che non vi siano persone nell'acqua.

- Assicurarsi che l'acqua reflua possa defluire incontrastata dal tubo di scarico e che il tubo sia rivolto nella direzione in cui l'acqua reflua deve defluire.

Funzionamento

1. Inserire la spina nella presa elettrica.
2. Introdurre il tubo di aspirazione ⑪ nell'acqua fino a toccare il fondo con la bocchetta di aspirazione.
3. Commutare l'apparecchio sulla posizione ( )= funzionamento automatico.
   ATTENZIONE: L'apparecchio si inserisce con un ritardo di 10 secondi, per poter allineare nel frattempo la bocchetta di aspirazione per stagni al punto desiderato.
4. Dopo un intervallo di lavoro di circa 50 secondi, l'apparecchio si disinserisce automaticamente per circa 20 secondi per far sì che il recipiente pieno possa nuovamente svuotarsi.
5. Ora l'apparecchio continua a funzionare in questi intervalli di tempo.
6. Verificare regolarmente il grado di sporcizia del filtro ⑭ e della spugna filtrante ⑤ ed eventualmente pulirli, al più tardi comunque al termine dei lavori di pulizia.

7. Impiego come aspiraliquidi e aspirasolidi OPZIONALE solo con l'accessorio 5360005 (☒E/F)

- Assicurarsi che il dispositivo sia disinserito. Interruttore® su posizione (0) = OFF.

- Non utilizzare mai l'apparecchio senza i filtri adeguati

Montare l'apparecchio

1. Aprire le due staffe di chiusura ④ sul recipiente ⑧ e rimuovere la testata del motore ②.
2. Impiego come aspiratori di materie liquide : Tirare la spugna filtrante blu ⑤ sopra la succhieruola (☒E) e riapplicare la testata del motore ② sul recipiente ⑧.
   Impiego come aspiratori di materie secche: Infilare il filtro di carta pieghettato ⑮ sulla succhie- ruola (☒F) e riapplicare la testata del motore ② sul recipiente⑧.
3. Richiudere nuovamente l'apparecchio con l'ausilio delle due staffe di chiusura ④.
4. Chiudere il scarico del recipiente con il tappo ⑦ (☒F).
5. Inserire la manichetta di aspirazione ⑨ nel manicotto d'ingresso ⑥ in alto sul recipiente ⑧.
6. A seconda della profondità dell'acqua, collegare i bocchettoni di tubo ⑪ (fino a 4 pezzi) con il raccordo ⑩ e inserire la bocchetta di aspirazione desiderata ⑰ o la bocchetta di aspirazione ⑱ montata con inserto spazzola ⑲ o ugello ⑳ per l'aspirazione del fondo vasca sull'estremità del tubo.

▶ Osservare la profondità d'immersione max di 1,2 m e l'altezza di lavoro max di 1,5 m (☒G).

Funzionamento

• Quando l'apparecchio è in funzione, assicurarsi che gli ugelli aspiranti non vengano tenuti su parti del corpo sensibili come occhi, bocca o orecchie.
  Non utilizzare mai l'apparecchio per aspirare sostanze facilmente infiammabili (ad es. cenere o fuliggine da camini, piazzole per grigliate ecc.), esplosivi, velenosi o dannosi per la salute.

Funzionamento

1. Inserire la spina nella presa elettrica.
2. Commutare l'apparecchio sulla posizione (==) = funzionamento manuale.
   ATTENZIONE: L'apparecchio ora funziona nella modalità continua.
3. Ora è possibile iniziare con il lavoro di pulizia.
   Aspirazione di materie liquide: Non appena il recipiente di raccolta è riempito d'acqua, un galleggiante interrompe automaticamente il processo di aspirazione. Disinserire l'apparecchio tramite l'interruttore (0) = OFF. Rimuovere la testata della pompa e svuotare il recipiente. In seguito riapplicare la testata della pompa e chiuderla con le due staffe di chiusura. Tramite l'interruttore, commutare nuovamente l'interruttore alla posizione (= funzionamento manuale e proseguire con il lavoro di pulizia.
4. Verificare regolarmente il grado di sporcizia del filtro di carta pieghettato ⑮ e/o della spugna filtrante ⑤ ed eventualmente pulirli, al più tardi comunque al termine dei lavori di pulizia.

8. Smaltimento

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformemente alla direttiva UE 2012/19/UE del 2012 sui rifiuti di apparecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati membri UE che hanno messo in atto tale direttiva) Le vieta di smaltire questo prodotto o i suoi accessori elettrici/elettronici come rifiuto domestico non separato. È tenuto invece a far uso dei previsti punti di raccolta gratuiti.
