VAC40 - Odkurzacz EHEIM - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz do błota stawowego, odkurzacz mokry/suchy
Marka	EHEIM
Model	VAC40
Typ	5360
Zasilanie	220-240 V, 50/60 Hz
Moc	1300 W
Waga	8,5 kg
Stopień ochrony	IPX4 (chroniony przed rozpryskami wody)
Klasa ochronności	II
Maksymalna głębokość zanurzenia	1,2 m
Maksymalna wysokość pracy	1,5 m
Minimalna odległość od krawędzi stawu	2 m
Ciśnienie akustyczne	75 dB(A)
Tryb pracy	Automatyczny (cykl 50s pracy / 20s przerwy) lub ciągły ręczny
Pojemność zbiornika	Około 30 L
Dostarczone filtry	Niebieski filtr gąbkowy, filtr papierowy plisowany
Dołączone akcesoria	Wąż ssący (4 elementy), dysza stawowa, dysza szczotkowa, dysza płaska, złączka, kolektor zanieczyszczeń, wąż odpływowy
Zastosowanie	Czyszczenie dna stawów i naturalnych basenów, odkurzanie na mokro lub sucho
Konserwacja	Regularne czyszczenie filtra gąbkowego i kolektora zanieczyszczeń
Naprawialność	Naprawy wyłącznie przez serwis EHEIM
Gwarancja	Zgodnie z warunkami EHEIM

Często zadawane pytania - VAC40 EHEIM

Jaka jest różnica między trybem automatycznym a ręcznym?

Tryb automatyczny (symbol "—") naprzemiennie wykonuje cykle ssania trwające 50 sekund i przerwy 20 sekund w celu odprowadzenia wody. Tryb ręczny (symbol "==") działa w trybie ciągłym, dopóki go nie zatrzymasz.

Czy mogę użyć odkurzacza do całkowitego opróżnienia stawu?

Nie, urządzenie jest przeznaczone do czyszczenia dna, ale nie do całkowitego opróżniania stawu, basenu lub pojemnika.

Jakie rodzaje odpadów mogę odkurzać?

Możesz odkurzać błoto, resztki roślinne i inne zanieczyszczenia stawowe. Zabronione dla substancji łatwopalnych, wybuchowych, toksycznych, wody słonej lub pitnej.

Jak zainstalować urządzenie w pobliżu stawu?

Umieść urządzenie na płaskiej powierzchni, w odległości co najmniej 2 metrów od krawędzi stawu. Utwórz pętlę ociekową na kablu, aby chronić wtyczkę przed wilgocią.

Co zrobić, jeśli urządzenie nie uruchamia się w trybie automatycznym?

Sprawdź, czy przełącznik jest ustawiony w pozycji automatycznej (\—). Urządzenie ma 10-sekundowe opóźnienie przed uruchomieniem. Upewnij się, że wtyczka jest dobrze podłączona, a zbiornik nie jest pełny.

Jak wyczyścić filtr?

W przypadku filtra gąbkowego: spłucz czystą wodą. W przypadku filtra papierowego plisowanego: strząśnij lub wymień. Nie używaj agresywnych środków.

Czy mogę używać odkurzacza bez filtra?

Nie, nigdy nie używaj urządzenia bez odpowiedniego filtra (gąbka do mokrego, papier do suchego). Może to uszkodzić silnik.

Jaka jest maksymalna głębokość zanurzenia dyszy?

Maksymalna głębokość wynosi 1,2 metra. Wysokość pracy nie może przekraczać 1,5 metra.

Jak opróżnić zbiornik w trybie automatycznym?

W trybie automatycznym urządzenie zatrzymuje się co 50 sekund, aby opróżnić zbiornik przez wąż odpływowy. Upewnij się, że wąż odpływowy nie jest zatkany.

Co zrobić, jeśli pływak nie działa?

Sprawdź, czy pływak jest czysty i nieuszkodzony. Jeśli zbiornik jest pełny, a ssanie nie zatrzymuje się, natychmiast zatrzymaj urządzenie i opróżnij zbiornik.

INSTRUKCJA OBSŁUGI VAC40 EHEIM

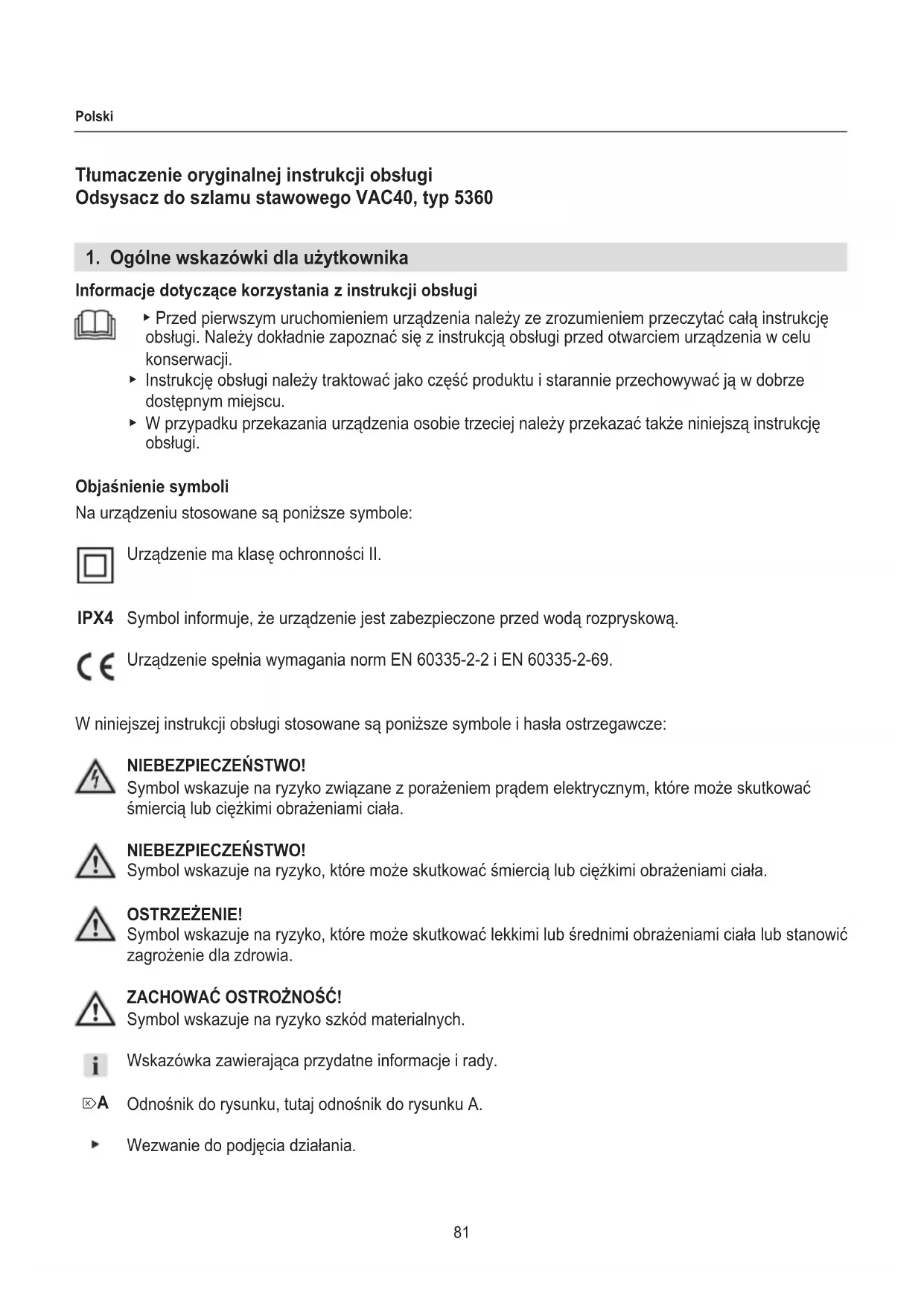

Tłumaczenie oryginalnej instrukcji obsługi Odsysacz do szlamu stawowego VAC40, typ 5360

1. Ogólne wskazówki dla użytkownika

Informacje dotyczące korzystania z instrukcji obsługi

• Przed pierwszym uruchomieniem urządzenia należy ze zrozumieniem przeczytać całą instrukcję obsługi. Należy dokładnie zapoznać się z instrukcją obsługi przed otwarciem urządzenia w celu konserwacji.
• Instrukcję obsługi należy traktować jako część produktu i starannie przechowywać ją w dobrze dostępnym miejscu.
• W przypadku przekazania urządzenia osobie trzeciej należy przekazać także niniejszą instrukcję obsługi.

Objaśnienie symboli

Na urządzeniu stosowane są poniższe symbole:

Urządzenie ma klasę ochronności II.

IPX4 Symbol informuje, że urządzenie jest zabezpieczone przed wodą rozpryskową.

Urządzenie spełnia wymagania norm EN 60335-2-2 i EN 60335-2-69.

W niniejszej instrukcji obsługi stosowane są poniższe symbole i hasła ostrzegawcze:

NIEBEZPIECZEŃSTWO!

Symbol wskazuje na ryzyko związane z porażeniem prądem elektrycznym, które może skutkować śmiercią lub ciężkimi obrażeniami ciała.

NIEBEZPIECZEŃSTWO!

Symbol wskazuje na ryzyko, które może skutkować śmiercią lub ciężkimi obrażeniami ciała.

OSTRZEŻENIE!

Symbol wskazuje na ryzyko, które może skutkować lekkimi lub średnimi obrażeniami ciała lub stanowić zagrożenie dla zdrowia.

ZACHOWAĆ OSTROŻNOŚĆ!

Symbol wskazuje na ryzyko szkód materialnych.

Wskazówka zawierająca przydatne informacje i rady.

Odnośnik do rysunku, tutaj odnośnik do rysunku A.

Wezwanie do podjęcia działania.

Tabliczka znamionowa

EHEIM VAC40 Made in Italy 220-240V 50/60Hz 1300W IPX4 EHEIM GmbH & Co. KG Plochinger Straße 54 73779 Deizlsau Germany Type 5360XXX Series YYWW01 8,5 Kg Serial No. 8.227.0013-ODL-0000

2. Zakres zastosowania

Urządzenie i wszystkie zawarte w zakresie dostawy części są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie:

• Do oczyszczania dna stawów ogrodowych lub kąpielowych.
  · Jako odsysacz mokry i suchy.

Eksploatacja urządzenia objęta jest następującymi ograniczeniami:

• Nie wykorzystywać do celów zarobkowych ani przemysłowych.
  Nie stosować w połączeniu ze żrącymi, łatwopalnymi, agresywnymi lub wybuchowymi substancjami, słoną wodą i wodą pitną.

3. Wskazówki dot. bezpieczeństwa

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem bądź jeśli wska-zówki dotyczące bezpieczeństwa nie będą przestrzegane.

Zasady bezpieczeństwa

• Nie dopuścić do dostania się opakowania urządzenia w ręce dzieci lub osób, które nie są świadome tego, że ich czynności mogą stwarzać zagrożenia (niebezpieczeństwo uduszenia!). Trzymać z dala od zwierząt.
• Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz wykazujące brak doświadczenia i/lub wiedzy pod warunkiem, że dzieci/osoby te będą nadzorowane lub zostaną pouczone w zakresie bezpiecznego użytkowania urządzenia oraz zrozumieją wynikające z tego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie oraz konserwacja leżące w gestii użytkownika nie mogą być przeprowadzane przez dzieci, chyba że pod nadzorem osoby dorosłej.

- Kiedy urządzenie pracuje należy uważać, aby dysze ssące nie znajdowały się przy delikatnych częściach ciała, takich jak oczy, usta lub uszy.

- Nigdy nie zostawiać pracującego urządzenia bez nadzoru.

- Przed rozpoczęciem użytkowania przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie, a zwłaszcza przewód sieciowy i wtyczka, nie są uszkodzone.

- Nie używać urządzenia, jeśli nie działa prawidłowo lub jeśli jest uszkodzone.

- Naprawy mogą być wykonywane wyłącznie przez serwis EHEIM.

- Nie przenosić i nie ciągnąć urządzenia za kabel sieciowy lub wąż.

- W celu odłączenia od sieci zawsze ciągnąć za wtyczkę, a nie za prze wód ani urządzenie.

- Nigdy nie dotykać wtyku sieciowego mokrymi rękami.

- Chronić przewód sieciowy przed wysoką temperaturą, olejami i ostrymi krawędziami. Nie wolno chodzić po przewodzie przyłączeniowym, jeśli został ułożony w ziemi lub w żwirze bez peszla.

- Wykonywać wyłącznie prace opisane w niniejszej instrukcji.

- Nigdy nie dokonywać zmian technicznych urządzenia.

- Stosować wyłącznie oryginalne części zamienne i akcesoria przezna czone do tego urządzenia.

- Urządzenie wolno użytkować wyłącznie wtedy, gdy w zbiorniku wodnym nie znajdują się żadne osoby!

- Przed użyciem urządzenie musi zostać prawidłowo złożone, z wykorzystaniem wszystkich części.

- Nie zanurzać urządzenia do czyszczenia w wodzie ani nie czyścić strumieniem wody.

- Ustawiać urządzenie tylko na stabilnym podłożu.

- Poruszać urządzeniem tylko na stabilnym podłożu.

- Nie stosować urządzenia do opróżniania stawów, wanien, zbiorników, basenów itp.

- Nie używać urządzenia do zasysania substancji łatwopalnych (np. popiołu lub sadzy z kominka, grilla itp.), wybuchowych, trujących lub szkodliwych dla zdrowia.

- Nie stosować agresywnych środków rozpuszczających lub czyszczących.

• Jeśli urządzenie się przewróci, natychmiast je wyłączyć i wyjąć wtyk sieciowy. Dopiero wtedy ponownie prawidłowo ustawić urządzenie.
• Przed zasysaniem cieczy skontrolować sprawność funkcjonalną pły waka. Przy odsysaniu cieczy z pełnym zbiornikiem otwór odsysania jest zamykany przez pływak i proces odsysania jest przerywany. Wówczas natychmiast wyłączyć urządzenie, odłączyć je od sieci elektrycznej i opróżnić zbiornik. Regularnie kontrolować, czy pływak (urządzenie do ograniczenia poziomu wody) jest czysty i bez oznak uszkodzenia.
• To urządzenie wolno przechowywać tylko w pomieszczeniach zamkniętych.
• Natychmiast wyłączyć urządzenie i wyjąć wtyk sieciowy, jeśli wydostaje się ciecz lub piana.
• Nigdy nie używać urządzenia bez odpowiedniego filtra.
• Przy ustawianiu urządzenia zachowywać odstęp bezpieczeństwa min. 2 m od stawu lub zbiornika.
  • Ciśnienie akustyczne Lpa 75 dB(A)

- Instalacje elektryczne muszą spełniać międzynarodowe i krajowe wymagania.

- Urządzenie musi być zabezpieczone za pomocą wyłącznika różnicowoprądowego o znamionowym prądzie uszkodzeniowym maksymalnie 30 mA. W razie pytań lub problemów należy zwrócić się do wykwalifikowanego elektryka.

- Przed opróżnieniem zbiornika lub wykonaniem prac konserwacyjnych na urządzeniu, wyjąć wtyk sieciowy z gniazdka i odłączyć urządzenie od sieci.

- Parametry elektryczne urządzenia muszą być zgodne z parametrami sieci elektrycznej. Parametry te można znaleźć na tabliczce znamionowej, opakowaniu lub w niniejszej instrukcji.

- Przedłużacze i rozgałęźniki muszą być przeznaczone do zastosowania na wolnym powietrzu (zabezpieczenie przed wodą rozpryskową). Stosowanie niespełniających obowiązujących przepisów przedłużek, połączeń wtykowych i adapterów jest ZABRONIONE!

• Przekrój sieciowych przewodów przyłączeniowych nie może być mniejszy niż przekrój przewodów oponowych oznaczonych symbolem H05RN-F3G0,75. Przedłużacze muszą spełniać wymagania normy DIN VDE 0620.
• Uszkodzony sieciowy przewód przyłączeniowy może być wymieniony wyłącznie przez serwis EHEIM.
• Chronić gniazdo wtykowe i wtyk sieciowy przed wilgocią i zamoczeniem. Utworzyć pętlę zabezpieczającą na kablu sieciowym.

Uniemożliwi ona dostawanie się wody ewentualnie płynącej wzdłuż kabla do gniazdka, co mogłoby spowodować zwarcie.

- Urządzenie podłączać wyłącznie do przepisowo zainstalowanego gniazda sieciowego z zestykiem ochronnym.

4. Uruchamianie

Montaż, typ 5360 (☒C)

1. Włożyć metalowy pałąk ① na dno zbiornika.
2. Dokręcić od dołu za pomocą dwóch śrub (● wielkość 5).

Objaśnienie przełączników ③

— = AUTOMATIC

Tryb automatyczny oczyszczenia dna stawu lub zbiornika.

Urządzenie jest wyłączone.

= = MANUELL

Tryb ciągły jako odsysacz mokry i suchy.

5. Zastosowanie jako odsysacz do szlamu stawowego, typ 5360 (☒A/D)

▶ Upewnić się, że urządzenie jest wyłączone. Przełącznik③ w położeniu (0) = OFF.
▶ Nigdy nie używać urządzenia bez odpowiedniego filtra.

Montaż urządzenia (☒D)

1. Otworzyć oba pałąki zamykające ④ na zbiorniku ⑧ i zdjąć głowicę silnika ②.
2. Pociągnąć za niebieską gąbkę filtracyjną ⑤ nad koszem ssącym (☒D) i ponownie nałożyć głowicę silnika ② na zbiornik ⑧.
3. Ponownie zamknąć urządzenie za pomocą obu pałaków zamykających ④.

4. Zdjąć zatyczki ⑦ na dnie zbiornika.

5. Zamocować wąż odpływowy ⑬ na wylocie zbiornika i nałożyć łapacz zanieczyszczeń ⑭ na koniec węża odpływowego (☒D).

6. Włożyć wąż ssący ⑨ do króćca wlotowego ⑥ na górnej części zbiornika ⑧.
7. W zależności od głębokości wody połączyć elementy rurowe ⑪ (do 4 szt.) z elementem przyłączeniowym ⑩ i nałożyć dyszę odsysającą stawową ⑫ do odsysania szlamu stawowego, pozostałości roślin itp. na koniec rury.

Uwzględniać maks. głębokość stawu 1,2 m i maks. wysokość roboczą 1,5 m (☒G).

Obstuga

• Przy ustawianiu urządzenia zachowywać odstęp bezpieczeństwa min. 2 m od brzegu lub krawędzi zbiornika (☒G).
• Upewnić się, że nikt nie znajduje się w wodzie.
• Upewnić się, że brudna woda może bez przeszkód spływać z węża odpływowego i jest zwrócona w kierunku, w którym powinna spływać brudna woda.

Sposób działania

1. Podłączyć wtyk sieciowy do gniazda wtykowego.
2. Wprowadzić rurę ssącą ⑨ tak głęboko do zbiornika, aż poczuje się dno za pomocą stawowej dyszy odsysającej ⑫.
3. Przestawić przełącznik ③ urządzenia w położenie (→ tryb automatyczny.
   UWAGA: Urządzenie włącza się z opóźnieniem wynoszącym 10 sekund, aby w tym czasie umieścić stawową dyszę odsysającą w żądanym miejscu.
4. Po cyklu roboczym wynoszącym ok. 50 sekund urządzenie automatycznie się wyłącza na ok. 20 sekund, aby napełniony zbiornik mógł zostać ponownie opróżniony. Urządzenie nadal pracuje w tych cyklach czasowych.
5. Regularnie kontrolować łapacz zanieczyszczeń ⑭ i gąbkę filtracyjną ⑤ pod kątem zabrudzeń i, w razie potrzeby, wyczyścić je najpóźniej po zakończeniu prac w zakresie czyszczenia.

6. Zastosowanie jako środek do czyszczenia dna OPCJONALNIE tylko z akcesorium 5360005 (☒B/D)

▶ Upewnić się, że urządzenie jest wyłączone. Przełącznik③ w położeniu (0) = OFF.
- Nigdy nie używać urządzenia bez odpowiedniego filtra

Montaż urządzenia

1. Otworzyć oba pałaki zamykające ④ na zbiorniku ⑧ i zdjąć głowicę pompy ②.
2. Pociągnąć za niebieską gąbkę filtracyjną ⑤ nad króścem ssącym (☒D) i ponownie nałożyć głowicę pompy ② na zbiornik ⑧.
3. Ponownie zamknąć urządzenie za pomocą obu pałków zamykających ④.
4. Zdjąć zatyczki ⑦ na dnie zbiornika ⑧.
5. Zamocować wąż odpływowy ⑬ na wylocie zbiornika i nałożyć łapacz zanieczyszczeń ⑭ na koniec węża odpływowego (☒D).
6. Włożyć wąż ssący ⑨ do króćca wlotowego ⑥ na górnej części zbiornika ⑧.
7. W zależności od głębokości wody połączyć elementy rurowe ⑪ (do 4 szt.) z elementem przyłączeniowym ⑩ i włożyć żadaną dyszę odsysającą ⑱ lub dyszę odsysającą ⑱ zamontowaną z wkładem szczotkowym ⑲ lub dyszę ⑰ do odsysania dna zbiornika na koniec rury.

- Uwzględniać maks. głębokość stawu 1,2 m i maks. wysokość roboczą 1,5 m (☒G).

Obstuga

• Przy ustawianiu urządzenia zachowywać odstęp bezpieczeństwa min. 2 m od brzegu lub krawędzi zbiornika (☒G).
• Upewnić się, że nikt nie znajduje się w wodzie.
• Upewnić się, że brudna woda może bez przeszkód spływać z węża odpływowego i jest zwrócona w kierunku, w którym powinna spływać brudna woda.

Sposób działania

1. Podłączyć wtyk sieciowy do gniazda wtykowego.
2. Wprowadzić rurę ssacą ⑪ tak głęboko do zbiornika, aż dysza odsysająca dotknie dna.
3. Przełączyć urządzenie w położenie ( ) = Tryb automatyczny.

UWAGA: Urządzenie włącza się z opóźnieniem wynoszącym 10 sekund, aby w tym czasie umieścić stawową dyszę odsysającą w żądanym miejscu.

1. Po cyklu roboczym wynoszącym ok. 50 sekund urządzenie automatycznie się wyłącza na ok. 20 sekund, aby napełniony zbiornik mógł zostać ponownie opróżniony.
2. Urządzenie nadal pracuje w tych cyklach czasowych.
3. Regularnie kontrolować łapacz zanieczyszczeń ⑭ i gąbkę filtracyjną ⑤ pod kątem zabrudzeń i, w razie potrzeby, wyczyścić je najpóźniej po zakończeniu prac w zakresie czyszczenia.

7. Wkład jako odkurzacz mokry lub suchy OPCJONALNIE tylko z akcesoriami 5360005 (☒E/F)

• Upewnić się, że urządzenie jest wyłączone. Przełącznik③ w położeniu (0) = OFF.
• Nigdy nie używać urządzenia bez odpowiedniego filtra

Montaż urządzenia

1. Otworzyć oba pałąki zamykające ④ na zbiorniku ⑧ i zdjąć głowicę silnika ②.
2. Zastosowanie jako odsysacz mokry: Pociągnąć za niebieską gąbkę filtracyjną ⑤ nad koszem ssącym (☒E) i ponownie nałożyć głowicę silnika ② na zbiornik ⑧.

Zastosowanie jako odsysacz suchy: Nałożyć filtr składany papierowy ⑮ na kosz ssący (☒F) i nałożyć głowicę silnika ② ponownie na zbiornik ⑧.

1. Ponownie zamknąć urządzenie za pomocą obu pałąków zamykających ④.
2. Zamknij wylocie zbiornika za zatyczki ⑦ (☒F).
3. Włożyć wąż ssący ⑨ do króćca wlotowego ⑥ na górnej części zbiornika ⑧.
4. W zależności od głębokości wody połączyć elementy rurowe ⑪ (do 4 szt.) z elementem przyłączeniowym ⑩ i włożyć żadaną dyszę odsysającą ⑰ lub dyszę odsysającą ⑱ zamontowaną z wkładem szczotkowym ⑲ lub dyszę ⑳ do odsysania dna zbiornika na koniec rury.

- Uwzględniać maks. głębokość stawu 1,2 m i maks. wysokość roboczą 1,5 m (☒G).

Obstuga

Kiedy urządzenie pracuje należy uważać, aby dysze ssące nie znajdowały się przy delikatnych częściach ciała, takich jak oczy, usta lub uszy.
- Nie używać urządzenia do zasysania substancji łatwopalnych (np. popiołu lub sadzy z kominka, grilla itp.), wybuchowych, trujących lub szkodliwych dla zdrowia.

Sposób działania

1. Podłączyć wtyk sieciowy do gniazda wtykowego.
2. Przełączyć urządzenie w położenie (==) = Tryb ręczny.

UWAGA: Urządzenie pracuje teraz w sposób ciągły.

1. Można rozpocząć czyszczenie.

Odsysanie na mokro: Kiedy zbiornik zostanie napełniony wodą, pływak automatycznie przerywa proces ssania. Wyłączyć urządzenie przełącznikiem (0) = OFF. Zdjąć głowicę pompy i opróżnić zbiornik. Następnie ponownie nałożyć głowicę pompy za pomocą dwóch pałąków zamykających. Ponownie przestawić urządzenie na przełącznik w położeniu ( Tryb ręczny i kontynuować pracę w zakresie czyszczenia.

1. Regularnie kontrolować papierowy filtr składany ⑮ lub gąbkę filtracyjną ⑤ pod względem stanu zabrudzeń i, w razie potrzeby, wyczyścić je najpóźniej po zakończeniu prac w zakresie czyszczenia.

8. Utylizacja

Jako użytkownicy urządzenia elektrycznego lub elektronicznego (zgodnie z dyrektywą 2012/19/UE z 2012 roku i regulacjami dotyczącymi starych urządzeń elektrycznych i elektronicznych, a także zgodnie z obowiązującym krajowym ustawodawstwem państw członkowskich UE, w których wdrażana jest dyrektywa) są Państwo objęci ustawowym zakazem wyrzucania tego produktu lub jego akcesoriów elektrycznych/elektronicznych bez segregacji z odpadami gospodarstwa domowego. Zamiast tego należy korzystać z odpowiednich nieodpłatnych punktów zbiórki.
