Ürün Tipi	Havuz çamuru emici, ıslak/kuru emici
Marka	EHEIM
Model	VAC40
Tip	5360
Güç Kaynağı	220-240 V, 50/60 Hz
Güç	1300 W
Ağırlık	8,5 kg
Koruma Derecesi	IPX4 (su sıçramalarına karşı korumalı)
Koruma Sınıfı	II
Maksimum Daldırma Derinliği	1,2 m
Maksimum Çalışma Yüksekliği	1,5 m
Havuz Kenarından Minimum Mesafe	2 m
Ses Basıncı	75 dB(A)
Çalışma Modu	Otomatik (50s çalışma / 20s durma döngüsü) veya sürekli manuel
Tank Kapasitesi	Yaklaşık 30 L
Verilen Filtreler	Mavi sünger filtre, kıvrımlı kağıt filtre
Dahil Aksesuarlar	Emme hortumu (4 parça), havuz başlığı, fırça başlık, düz başlık, bağlantı parçası, kir toplayıcı, tahliye hortumu
Kullanım	Gölet ve doğal havuz taban temizliği, ıslak veya kuru emme
Bakım	Sünger filtrenin ve kir toplayıcının düzenli temizliği
Onarılabilirlik	Onarımlar yalnızca EHEIM teknik servisi tarafından
Garanti	EHEIM koşullarına göre

Sık sorulan sorular - VAC40 EHEIM

Otomatik mod ile manuel mod arasındaki fark nedir?

Otomatik mod (sembol "—") 50 saniye emme ve 20 saniye tahliye için duraklama döngülerini değiştirir. Manuel mod (sembol "==") siz durdurana kadar sürekli çalışır.

Süpürgeyi bir havuzu tamamen boşaltmak için kullanabilir miyim?

Hayır, cihaz dip temizliği için tasarlanmıştır, ancak bir havuzu, göleti veya kabı tamamen boşaltmak için değildir.

Hangi tür atıkları emebilirim?

Çamur, bitki artıkları ve diğer havuz kirlerini emebilirsiniz. Yanıcı, patlayıcı, zehirli maddeler, tuzlu su veya içme suyu için yasaktır.

Cihazı havuzun yanına nasıl kurarım?

Cihazı düz bir yüzeye, havuz kenarından en az 2 metre uzağa yerleştirin. Kabloda bir damlama halkası oluşturarak prizi nemden koruyun.

Cihaz otomatik modda çalışmazsa ne yapmalıyım?

Anahtarın otomatik konumunda (\—) olduğunu kontrol edin. Cihazın başlamadan önce 10 saniyelik bir gecikmesi vardır. Fişin iyi takılı olduğundan ve kabın dolu olmadığından emin olun.

Filtre nasıl temizlenir?

Sünger filtre için: temiz suyla durulayın. Kıvrımlı kağıt filtre için: silkeleyin veya değiştirin. Aşındırıcı ürünler kullanmayın.

Süpürgeyi filtre olmadan kullanabilir miyim?

Hayır, cihazı uygun filtre olmadan asla kullanmayın (ıslak için sünger, kuru için kağıt). Bu, motora zarar verebilir.

Başlığın maksimum daldırma derinliği nedir?

Maksimum derinlik 1,2 metredir. Çalışma yüksekliği 1,5 metreyi geçmemelidir.

Otomatik modda tank nasıl boşaltılır?

Otomatik modda cihaz her 50 saniyede bir durarak tahliye hortumu aracılığıyla tankı boşaltır. Tahliye hortumunun tıkalı olmadığından emin olun.

Şamandıra çalışmazsa ne yapmalıyım?

Şamandıranın temiz ve hasarsız olduğunu kontrol edin. Tank doluysa ve emme durmuyorsa, cihazı hemen durdurun ve tankı boşaltın.

KULLANIM KILAVUZU VAC40 EHEIM

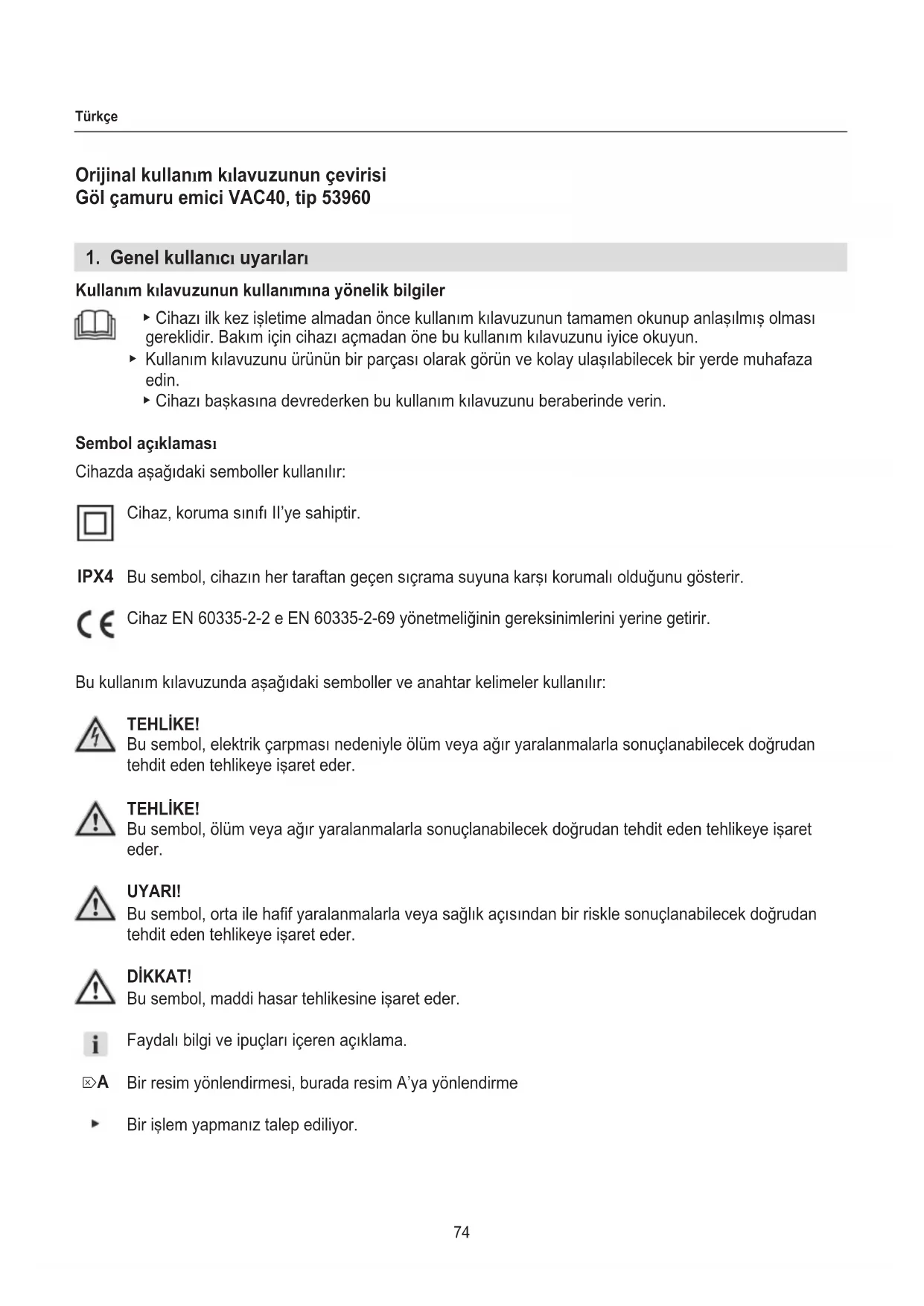

Orijinal kullanım kılavuzunun çevirisi

Göl çamuru emici VAC40, tip 53960

1. Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına yönelik bilgiler

▶ Cihazı ilk kez işletme almadan önce kullanım kılavuzunun tamamen okunup anlaşılmış olması gereklidir. Bakım için cihazı açmadan öne bu kullanım kılavuzunu iyice okuyun.
- Kullanım kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
▶ Cihazı başkasına devrederken bu kullanım kılavuzunu beraberinde verin.

Sembol açıklaması

Cihazda aşağıdaki semboller kullanılır:

Cihaz, koruma sınıfı Il'ye sahiptir.

IPX4 Bu sembol, cihazın her taraftan geçen sıçrama suyuna karşı korumalı olduğunu gösterir.

Cihaz EN 60335-2-2 e EN 60335-2-69 yönetmeliğinin gereksinimlerini yerine getirir.

Bu kullanım kılavuzunda aşağıdaki semboller ve anahtar kelimeler kullanılır:

TEHLİKE!

Bu sembol, elektrik çarpması nedeniyle ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

TEHLİKE!

Bu sembol, ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

UYARI!

Bu sembol, orta ile hafif yaralanmalarla veya sağlık açısından bir riskle sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

DİKKAT!

Bu sembol, maddi hasar tehlikesine işaret eder.

Faydalı bilgi ve ipuçları içeren açıklama.

Bir resim yönlendirmesi, burada resim A'ya yönlendirme

Bir işlem yapmanız talep ediliyor.

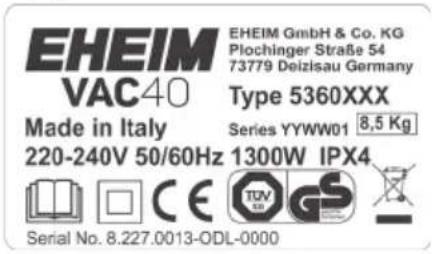

Tip plakası

EHEIM VAC40 Made in Italy 220-240V 50/60Hz 1300W IPX4 EHEIM GmbH & Co. KG Plochinger Straße 54 73779 Deizlsau Germany Type 5360XXX Series YYWW01 8,5 Kg Serial No. 8.227.0013-ODL-0000

2. Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Cihaz bahçe ve havuzların tabanını temizlemeye hizmet eder.
• Cihaz ıslak ve kuru olarak kullanılabilir.

Cihaz için aşağıdaki sınırlamalar geçerlidir:

· Ticari ve endüstriyel amaçlar için kullanılmamalıdır
Aşındırıcı, kolay alev alabilir, agresif veya patlayıcı madde, tuzlu su veya içme suyu kullanmayın.

3. Güvenlik uyarıları

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

• Cihaz ambalajını çocukların veya uygulama bilincinde olmayan kişilerin erişimine sunmayın, bundan dolayı tehlikeler oluşabilir (boğulma tehlikesi). Hayvanlardan uzak tutun.
• Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilendirilmiş ve bundan kaynaklanabilecek tehlikeleri anlamı olmaları durumunda 8 yaş üzerindeki çocuklar ve fiziksel, sensörik veya zihinsel becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında bulunmamaları halinde çocuklar tarafından gerçekleştirilmemelidir.
• Çalışırken emme memelerinin, gözler, ağız veya kulaklar gibi vücudun hassas bölgelerine karşı tutulmadığından emin olun.
• Çalışan cihaz asla gözetimsiz bırakılmamalıdır.

- Kullanmaya başlamadan önce cihazın, özellikle elektrik kablosunun ve fişin hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.

- Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.

- Tamir işleri yalnızca bir EHEIM servis noktası tarafından yapılabilir.

- Cihazı fişinden ve kablosundan tutup çekmeyin ve taşımayın.

- Daima fişinden çekin, kablodan veya cihazdan değil.

- Fişi asla ıslak ellerle tutmayın.

- Elektrik kablosunu sıcaklığa, yağa ve keskin kenarlıklara karşı koruyun. Kablo kanalsız olarak toprağın veya taşların altına döşenmiş olması durumunda bağlantı hattının üzerine basılmamalıdır.

- Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.

- Cihazda asla teknik değişiklikler yapmayın.

- Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.

- Cihazı yalnızca havuzun içinde hiç kimse olmadığında çalıştırın!

- Kullanım öncesinde cihazın tüm parçaları doğru birleştirilmelidir.

- Cihazı temizlemek için suya daldırmayın veya su püskürterek temizlemeyin.

- Cihazı sadece düz zemine yerleştirin.

· Cihazı sadece düz zeminde hareket ettirin.

- Cihazı havuz, küvet, konteyner, yüzme havuzu vb. boşaltmak için asla kullanmayın.

- Cihazı asla yanıcı maddeler (örn. şömineler, izgaralar vb. gibi kül veya kurum), patlayıcı, zehirli veya zararlı maddeleri toplamak için kullanmayın.

- Aşındırıcı temizlik veya çözelti maddeleri kullanmayın.

- Cihaz devrildiğinde hemen fişi çekin ve cihazı kapatın. Ancak bundan sonra cihazı doğrultun.

- Sıvıları emmeden önce şamandıranın işlevselliğini kontrol edin. Dolu bir kap ile sıvıları aspire ederken, emme açıklığı bir şamandıra ile kapatılır ve emme işlemi kesintiye uğrar. Bu durumda cihazı hemen kapatın, fişinden ayırın ve hazneyi boşaltın. Şamandıranın (su seviyesi sınırlayıcı) temiz ve herhangi bir hasar belirtisinden arınmış olup olmadığını düzenli olarak kontrol edin.

• Bu cihaz sadece kapalı odalarda muhafaza edilebilir.
• Cihazı hemen kapatın ve sıvı veya köpük çıktığında fışı hemen çekin.
• Cihazı asla uygun olmayan bir filtre ile kullanmayın.
• Cihazı kurarken, gölet veya lavaboya en az 2 m emniyet mesafesi bırakın.
• Devre basinci Lpa 75 dB(A)

- Elektrik tesisatları uluslararası ve ulusal düzenleyici yönetmeliklerine uygun olmalıdır.

- Cihaz azami 30 mA'lik kaçak akımlı bir hatalı akım koruma tertibatı ile emniyete alınmış olmalıdır.

Soru ve sorunlarımız için bir elektrik teknisyenine başvurun.

- Konteyneri boşaltmadan veya ünitede herhangi bir bakım yapmadan önce elektrik fişini prizden çekin.

- Cihazın elektrik verileri akım şebekesinin verilerine uygun olmalıdır. Bu veriler tip levhasında, ambalajda ve bu kılavuzda yer almaktadır.

- Uzatma kablosu ve akım dağıtıcılar açık alanda kullanmak için uygun olmalıdır (sıçrama korumalı). Uyumlu olmayan uzantıların, elektrik konektörlerinin ve adaptörlerin kullanılması YASAKTIR!

- Elektrik hatları H05RN-F3G0,75 işareti taşıyan lastik hortum hatların dan daha düşük bir kesite sahip olmamalıdır. Uzatma hatları DIN VDE 0620 talepleri için yeterli olmalıdır.

- Hasarlı bir güç kablosu sadece EHEIM servis merkezi tarafından değiştirilebilir.

- Prizi ve elektrik fişini neme ve ıslaklığa karşı koruyun. Elektrik kablosu ile mutlaka bir damlama döngüsü oluşturun. Bu, kablo boyunca akan suyun prize ulaşıp kısa devreye neden olmasını önler.

- Cihazı yalnızca talimatlar doğrultusunda tesis edilmiş bir sigortalı prize bağlayın.

4. İşletime alma

Tip 5360 (☒C) montaji

1. Metal barı ① hazne tabanına takın.
2. Alttan iki civatayla sıkın (◆ boyut 5).

Şalter ③ açıklaması

— = OTOMATİK

Göl ve havuz taban temizliği için otomatik işletim

Islak ve kuru emici olarak sürekli çalışma.

5. Bir havuz çamuru emicisi olarak kullanılması, tip 5360 (☒A/D)

▶ Cihazın kapalı olduğundan emin olun. Şalter③ (0) = OFF konumuna getirin.
▶ Cihazı asla uygun olmayan bir filtre ile kullanmayın.

Cihazın montajı (☒D)

1. Haznedeki ⑧ her iki kilit barını ④ açın ve motor başlığını ② çıkartın.
2. Emme sepeti üzerindeki filtre süngerini ⑤ çekin (☒D) ve motor başlığını ② tekrar haznenin ⑧ üzerine çekin.
3. Cihazı tekrar kapama barı ④ ile kilitleyin.
4. Hazne tabanındaki kapatma tapasını ⑦ çıkartın.
5. Boşaltma hortumunu ⑬ (☒D) haznenin çıkışına sabitleyin ve kir tutucuyu ⑭ boşaltma hortumunun ucuna yerleştirin.
6. Emme hortumunui hazne ⑧ üzerindeki emme ağzına ⑥ sokun.
7. Suyun derinliğine bağlı olarak, boru parçalarını ⑪ (4 adete kadar) bağlantı parçası ⑩ ile bağlayın ve havuz emme memesini ⑫ havuz çamuru, bitki kalıntıları vb. için boru ucuna emdirin.

▶ Maks dalma derinliğinin 1,2 m ve maks. işlem yüksekliğinin 1,5 m olmasına dikkat edin (☒G).

Kullanım

▶ Cihazı kurarken gölet veya lavaboya (☒G) en az 2 m'lik güvenlik mesafesi bırakın.
▶ Suda hiç kimsenin bulunmamasına dikkat edin.
- Kirli suyun boşaltma hortumunun engelsiz aktığından ve kirli suyun boşalması gereken yöne baktığından emin olun.

Çalışma şekli

1. Elektrik fişini prize takın.
2. Emme borusunu ⑨, havuz emme memesi ⑫ ile tabana değene kadar suya sokun.
3. Cihazın şalterini ③ (= otomatik mod konumuna getirin.

DİKKAT: Bu süre boyunca havuz emme memesini istenilen konumda hizalamak için cihaz 10 sani-yelik bir gecikme ile açılır.

1. Yaklaşık 50 saniyelik bir çalışma süresinden sonra, cihaz yaklaşık 20 saniyeliğine otomatik olarak kapanır, böylece dolu hazne tekrar boşalır. Cihaz bu zaman aralıklarında çalışmaya devam edecektir.
2. Kir tutucuyu ⑭ ve filtre süngerini ⑤ düzenli olarak kirlenme açısından kontrol edin ve gerekirse temizlik işlemini tamamladıktan sonra temizleyin.

6. OPSİYONEL havuz tabanı temizleyici olarak kullanım, sadece aksesuar 5360005 (☒B/D) ile birlikte

▶ Cihazın kapalı olduğundan emin olun. Şalter③ (0) = OFF konumuna getirin.
▶ Cihazı asla uygun olmayan bir filtre ile kullanmayın.

Cihazın montajı

1. Haznedeki ⑧ her iki kilit barını ④ açın ve pompa başlığını ② çıkartın.
2. Emme nozülü üzerindeki filtre süngerini ⑤ çekin (☒D) ve pompa başlığını ② tekrar haznenin ⑧ üzerine çekin.
3. Cihazı tekrar kapama barı ④ yardımıyla kilitleyin.
4. Hazne tabanındaki ⑧ tapayı⑦ çıkartın.
5. Boşaltma hortumunu ⑬ haznenin çıkışına sabitleyin ve kir tutucuyu ⑭ boşaltma hortumunun ucuna yerleştirin (☒D).
6. Emme hortumunu ⑨ haznenin ⑧ üzerindeki giriş ağzına ⑥ sokun.
7. Su derinliğine bağlı olarak, boru parçalarını ⑪ (4 adete kadar), bağlantı parçası ⑩ ile bağlayın ve istenen emme ağzını ⑱ veya emme ağzını ⑱, fırça ucu ⑲ veya meme ⑳ ile monte edin ve pelvik tabanı boru ucuna emdirin.

▶ Maks dalma derinliğinin 1,2 m ve maks. işlem yüksekliğinin 1,5 m olmasına dikkat edin (☒G).

Kullanım

▶ Cihazı kurarken gölet veya lavaboya (☒G) en az 2 m'lik güvenlik mesafesi bırakın.
▶ Suda hiç kimsenin bulunmamasına dikkat edin.
- Kirli suyun boşaltma hortumunun engelsiz aktığından ve kirli suyun boşalması gereken yöne baktığından emin olun.

Çalışma şekli

1. Elektrik fişini prize takın.
2. Emme borusunu ⑪, emme memesi ile tabana değene kadar suya sokun.
3. Cihazı ( ) konumuna alın = Otomatik mod.
   DİKKAT: Bu süre boyunca havuz emme memesini istenilen konumda hizalamak için cihaz 10 sani-yelik bir gecikme ile açılır.
4. Yaklaşık 50 saniyelik bir çalışma süresinden sonra, cihaz yaklaşık 20 saniyeliğine otomatik olarak kapanır, böylece dolu hazne tekrar boşalır.
5. Cihaz bu zaman aralıklarında çalışmaya devam edecektir.
6. Kir tutucuyu ⑭ ve filtre süngerini ⑤ düzenli olarak kirlenme açısından kontrol edin ve gerekirse temizlik işlemini tamamladıktan sonra temizleyin.

7. Islak veya kuru emici olarak kullanımı OPSİYONEL olarak sadece 5360005 aksesuarı ile mümkündür (☒E/F)

▶ Cihazın kapalı olduğundan emin olun. Şalter③ (0) = OFF konumuna getirin.

▶ Cihazı asla uygun olmayan bir filtre ile kullanmayın.

- Cihazın kapalı olduğundan emin olun. Şalteri③ (0) = OFF konumuna getirin. - Cihazı asla uygun olmayan bir filtre ile kullanmayın.

Cihazın montajı

1. Haznedeki ⑧ her iki kilit barını ④ açın ve motor başlığını ② çıkartın.

2. Islak emici olarak kullanımı: Emme sepeti üzerindeki filtre süngerini ⑤ çekin (☒E) ve motor başlığığını ② tekrar haznenin ⑧ üzerine çekin.

Kuru emici olarak kullanımı: Emme sepeti üzerindeki kağıt filtresinin ⑮ çekin (☒F) ve motor başlığını ② tekrar haznenin ⑧ üzerine çekin.

1. Cihazı tekrar kapama barı ④ yardımıyla kilitleyin.
2. Kap çıkışını conta tapası ⑦ (☒F) ile kapatın.
3. Emme hortumunu ⑨ haznenin ⑥ üzerindeki emme ağzına ⑧ sokun.
4. Su derinliğine bağlı olarak, boru parçalarını ⑪ (4 adete kadar), bağlantı parçası ⑩ ile bağlayın ve istenen emme ağzı ⑰ veya emme ucunu ⑱, fırça ucu ⑲ veya meme ⑳ ile monte edin ve pelvik tabanı boru ucuna emdirin.

▶ Maks dalma derinliğinin 1,2 m ve maks. işlem yüksekliğinin 1,5 m olmasına dikkat edin (☒G).

Kullanım

• Çalışırken, emme memelerinin, gözler, ağız veya kulaklar gibi vücudun hassas bölgelerine karşı tutulmadığından emin olun.
• Cihazı asla yanıcı maddeler (örn. şömineler, ızgaralar vb. gibi kül veya kurum), patlayıcı, zehirli veya zararlı maddeleri toplamak için kullanmayın.

Çalışma şekli

1. Elektrik fişini prize takın.
2. Cihazı (=) konumuna alın = Manuel mod.

DİKKAT: Cihaz şimdi sürekli işletimde çalışır.

1. Temizlik işlemine başlayabilirsiniz.

Islak emme: Toplama haznesi su ile dolduğu anda bir şamandıra ile emme süreci otomatik kesilir. Cihazı (0) şalterinden = OFF kapatın. Pompa başlığını çıkartın ve hazneyi boşaltın. Daha sonra pompa kafasını tekrar takın ve iki kilitleme klipsi ile kapatın. Cihazı tekrar anahtarın (=) konumuna getirin = Manuel çalışma ve temizlik işlemine devam edin.

1. Kağıt filtresini ⑮ ve filtre süngerini ⑤ düzenli olarak kirlenme açısından kontrol edin ve gerekirse temizlik işleri tamamladıktan sonra temizleyin.

8. imha

Bir elektrikli veya elektronik cihazın sahibi olarak (2012/19/UE 2012 sayılı atık elektrikli ve elektronik teçhizat hakkındaki direktif ve bu direktifi uygulayan AB üye devletlerinin ulusal mevzuatına uygun olarak), bu ürün veya onun elektrikli/elektronik aksesuar parçalarının evsel atıkla imha sürecine dahil edilmesi yasaktır. Bunun için tahsis edilmiş olan ücretsiz iade birimlerini kullanın.
