TB 312 - Multimètre Testboy - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Testboy
Modèle	TB 312
Dimensions (L x l x h)	210 x 105 x 45 mm
Poids (avec piles)	560 g
Alimentation	6 piles 1,5 V AAA
Affichage	LCD 40 mm, 59999 points (4 3/4 digits) avec bargraphe
Catégorie de mesure	CAT III 1000 V
Tensions maximales	1000 V CC/CA entre connecteurs et masse
Fusibles	F 500 mA/1000 V (rapide) et F 10 A/1000 V (rapide)
Fonctions de mesure	Tension continue/alternative, courant continu/alternatif, résistance, capacité, fréquence, rapport cyclique, test de diodes, test de continuité, mesure relative, dBm
Plage de tension continue	50 mV à 1000 V
Plage de tension alternative	50 mV à 1000 V (40 Hz – 20 kHz)
Plage de courant continu	500 µA à 10 A
Plage de courant alternatif	500 µA à 10 A (40 Hz – 20 kHz)
Plage de résistance	500 Ω à 50 MΩ
Plage de capacité	50 nF à 5000 µF
Plage de fréquence	5 Hz à 2 MHz (logique), 5 Hz à 60 kHz (linéaire)
Interface PC	USB (couplage optique)
Logiciel inclus	Oui (CD)
Température de fonctionnement	0 °C à 50 °C, HR < 80 %
Température de stockage	-20 °C à 60 °C, HR < 80 %
Altitude maximale	2000 m
Entretien	Nettoyage avec chiffon humide et détergent doux ; remplacement des piles et fusibles possible
Sécurité	Double isolation, respect des normes CE, protection contre les surtensions

FOIRE AUX QUESTIONS - TB 312 Testboy

Comment mesurer une tension continue avec le TB 312 ?

Réglez le sélecteur sur la plage V (mV ou V). Branchez le fil noir sur COM, le fil rouge sur V/mV/Ω. Appliquez les pointes sur le circuit. Lisez la valeur à l'écran. La polarité est affichée automatiquement.

Quelle est la procédure pour mesurer un courant supérieur à 500 mA ?

Pour un courant > 500 mA, utilisez toujours le connecteur 10 A (gauche). Branchez le fil rouge sur la prise 10 A et le fil noir sur COM. Réglez le sélecteur sur la plage A correspondante. Attention : ne dépassez pas 10 secondes de mesure, puis laissez refroidir 15 minutes.

Comment tester une diode avec le TB 312 ?

Placez le sélecteur sur la position diode (symbole ➞). Branchez le fil rouge sur V/mV/Ω et le fil noir sur COM. Connectez la pointe rouge à l'anode et la noire à la cathode. L'écran affiche la tension directe de la diode.

Comment effectuer un test de continuité ?

Réglez le sélecteur sur Ω/°). Appuyez sur SELECT pour passer en mode continuité. Branchez les fils comme pour une résistance. Un signal sonore retentit si la résistance est inférieure à 60 Ω. Assurez-vous que le circuit est hors tension.

Comment remplacer les piles du multimètre ?

Déconnectez les cordons de mesure. Ouvrez le compartiment à piles au dos (dévisser les vis sous le pied rabattable). Remplacez les 6 piles 1,5 V AAA en respectant la polarité. Refermez le compartiment.

Comment remplacer un fusible ?

Débranchez les cordons. Ouvrez le compartiment à piles. Retirez le capot de protection du fusible concerné. Remplacez-le par un fusible identique (F 500 mA/1000 V ou F 10 A/1000 V rapide). Remettez le capot et fermez.

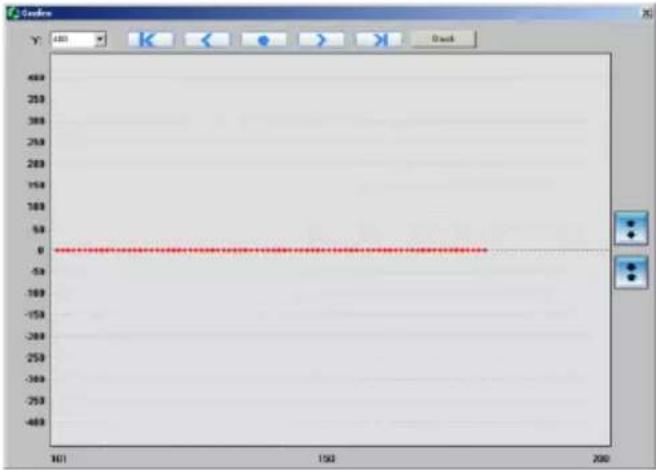

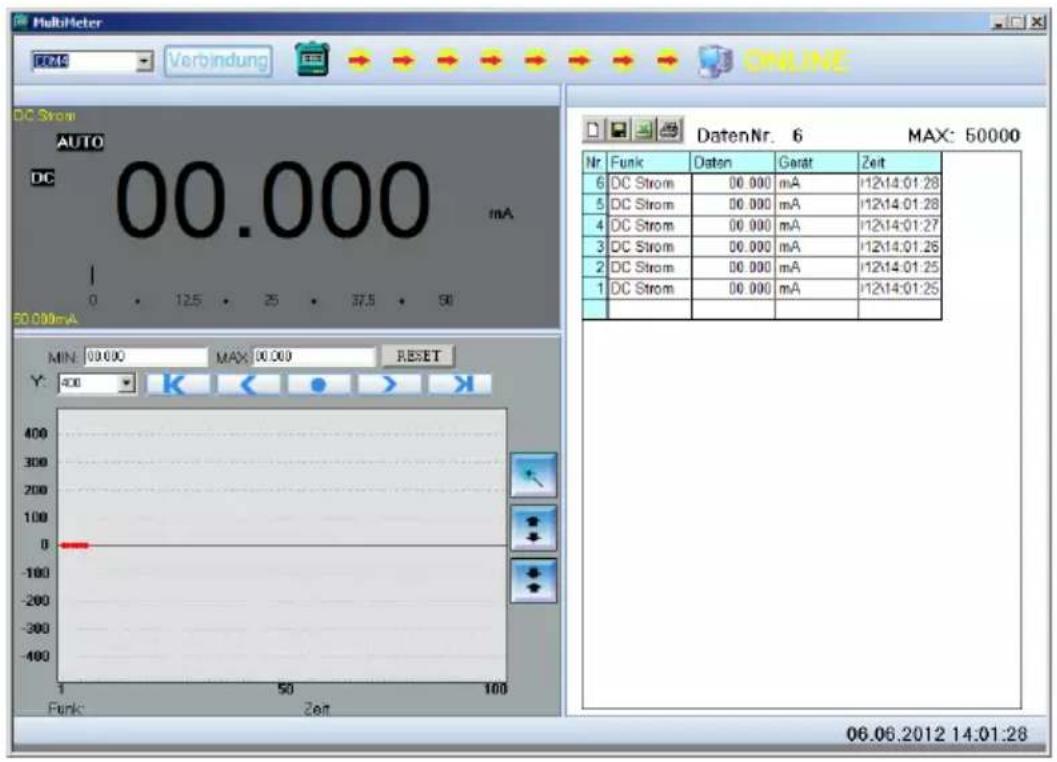

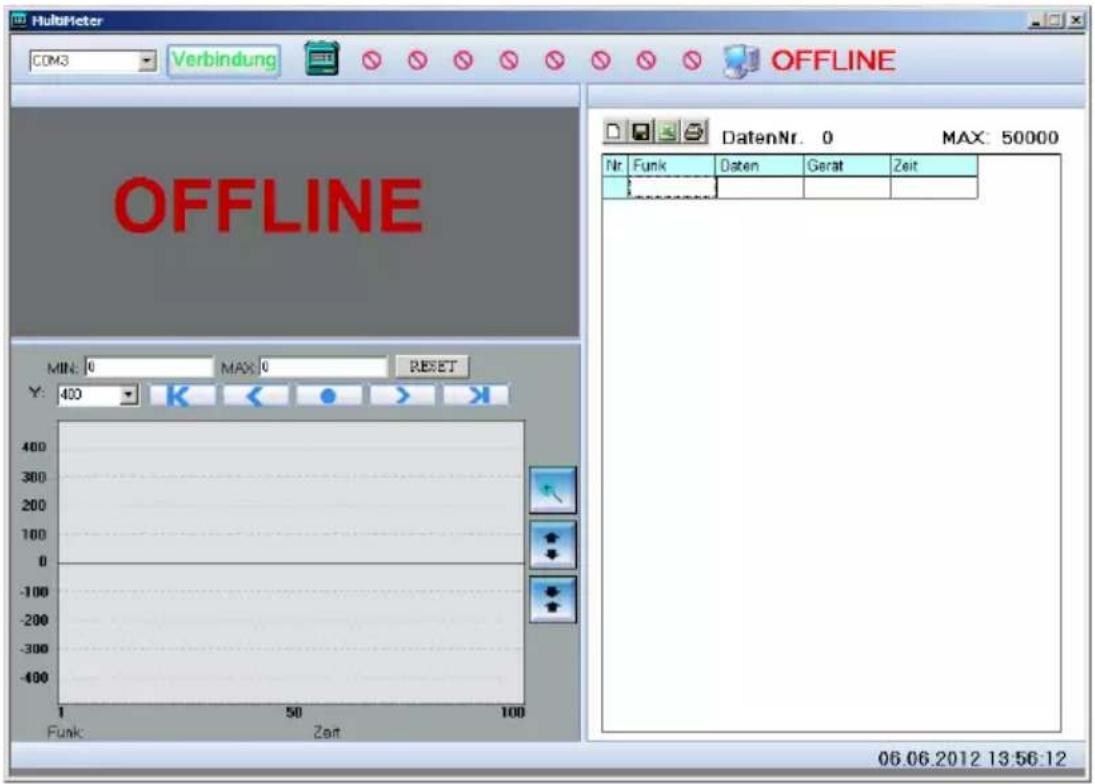

Comment connecter le TB 312 à un PC ?

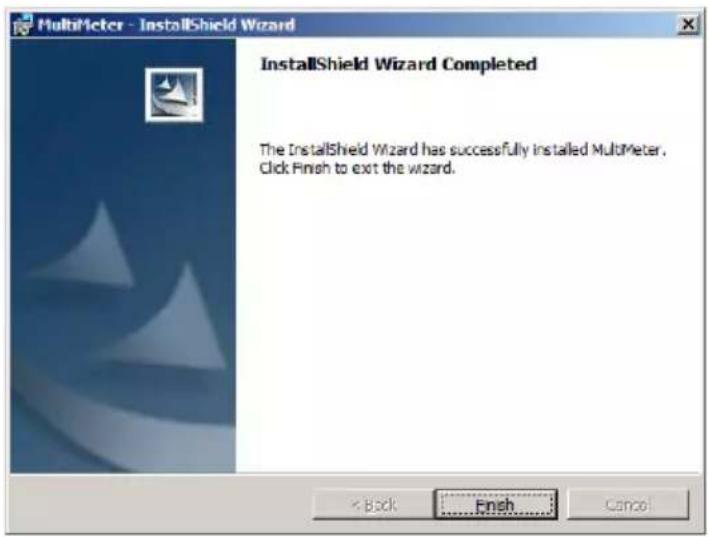

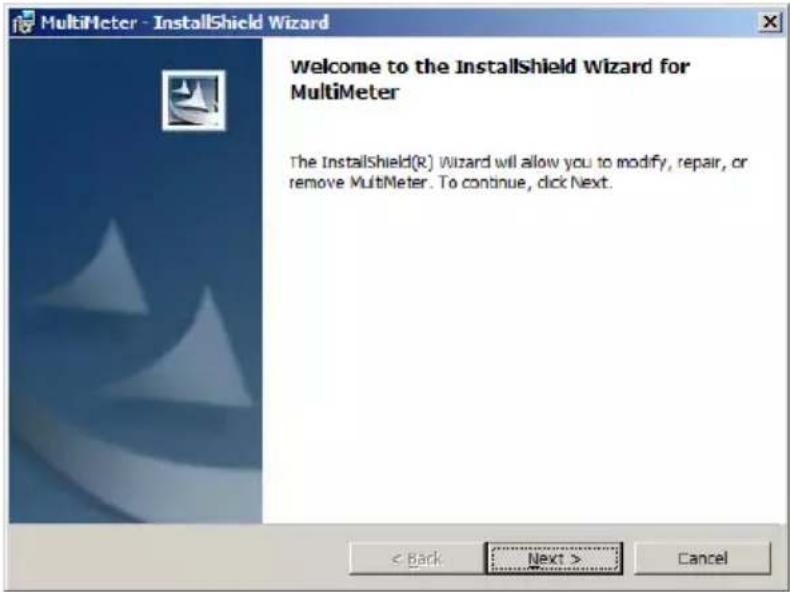

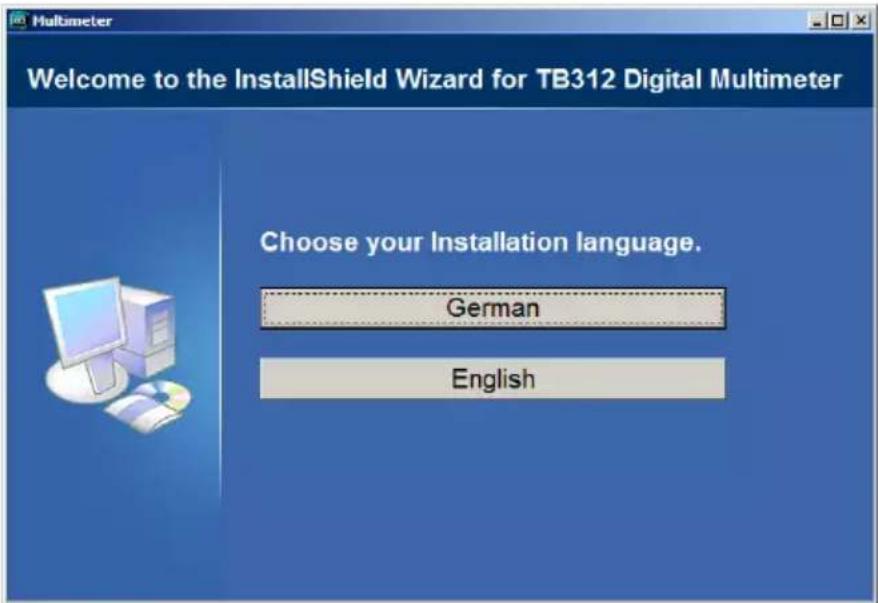

Installez le logiciel depuis le CD. Branchez le câble USB. Maintenez HOLD enfoncé jusqu'à l'affichage 'PCLINK'. Dans le logiciel, sélectionnez le port COM virtuel (vérifiez dans le gestionnaire de périphériques) et cliquez sur Connexion.

Que signifie le symbole 'AUTO' à l'écran ?

Le symbole 'AUTO' indique que la sélection automatique de la plage de mesure est active. Vous pouvez basculer en mode manuel en appuyant sur RANGE.

Quelles sont les précautions de sécurité avant d'utiliser l'appareil ?

Respectez les cinq règles de sécurité : déconnecter, empêcher le redémarrage, vérifier l'absence de tension, mettre à la terre et couvrir les éléments sous tension. N'utilisez que des cordons CAT III 1000 V. Ne dépassez pas les plages maximales.

Comment nettoyer le multimètre ?

Utilisez un chiffon humide avec un détergent ménager doux. N'utilisez jamais de solvants ou de produits abrasifs. Assurez-vous que l'appareil est éteint et débranché avant le nettoyage.

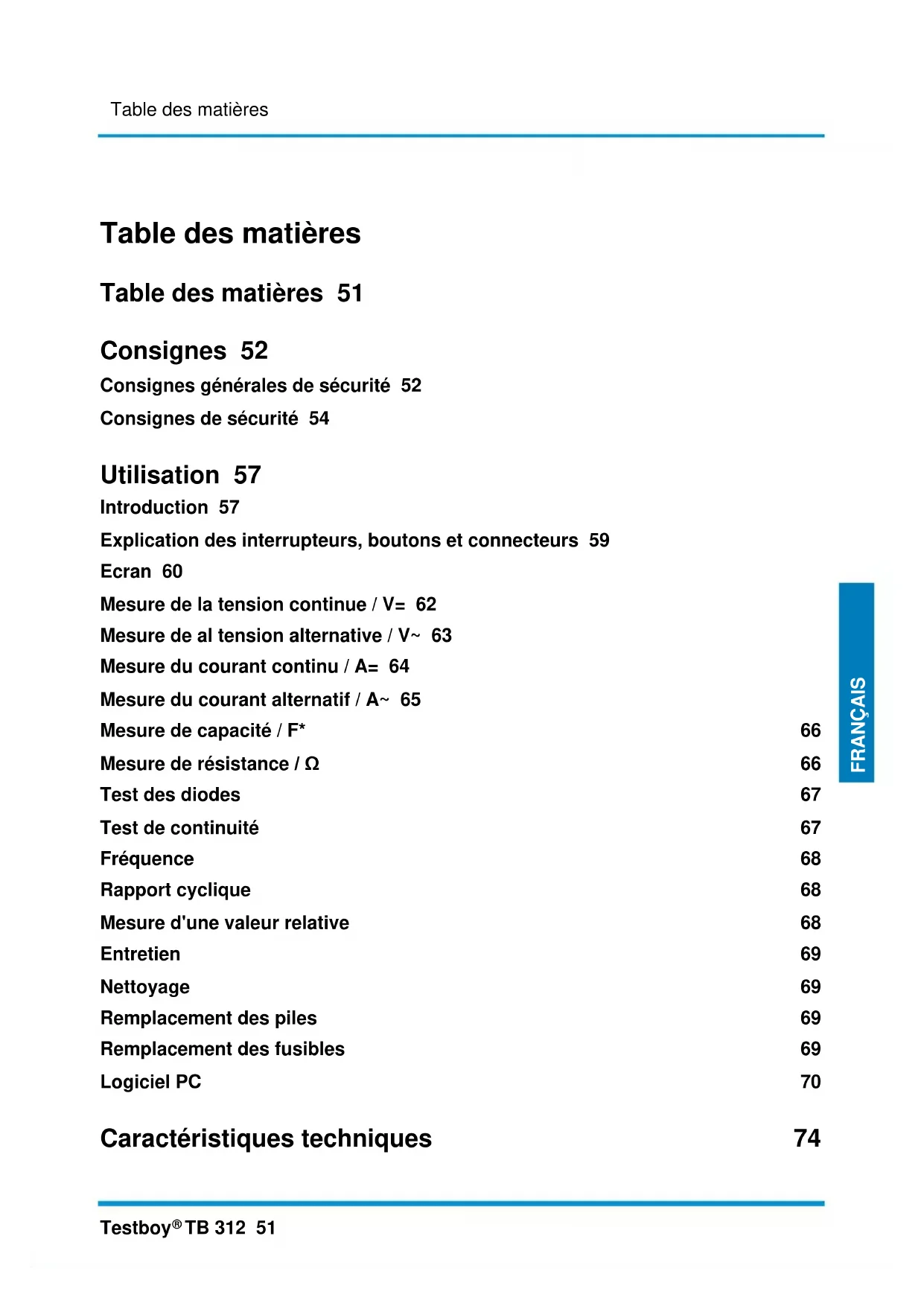

MODE D'EMPLOI TB 312 Testboy

Consignes 52

Consignes générales de sécurité 52

Consignes de sécurité 54

Utilisation 57

Explication des interrupteurs, boutons et connecteurs 59

Ecran 60

Mesure de la tension continue / V = 62

Mesure de la tension alternative / V~ 63

Mesure du courant continu / A = 64

Mesure du courant alternatif / A~ 65

Mesure de capacité / F66

Mesure de résistance / Ω 66

Test des diodes 67

Test de continuité 67

Fréquence 68

Rapport cyclique 68

Mesure d'une valeur relative 68

Entretien 69

Nettoyage 69

Remplacement des piles 69

Remplacement des fusibles 69

Logiciel PC 70

Caractéristiques techniques 74

Avertissement

Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utilisation conforme » doivent impérativement être respectés.

Avertissement

Avant toute utilisation de l'appareil, veuillez respecter les consignes suivantes :

Éviter d'utiliser l'appareil à proximité de postes de soudure électriques, de chauffages à induction et d'autres champs électromagnétiques. Après un changement soudain de température, l'appareil doit être placé env. 30 minutes à la nouvelle température ambiante avant son utilisation afin de permettre la stabilisation du capteur IR. Ne pas soumettre l'appareil à des températures élevées pendant des périodes prolongées. Éviter les conditions ambiantes poussiéreuses et humides. Les appareils de mesure et leurs accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants ! Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipements électriques doivent être respectés.

Veuillez respecter les cinq règles de sécurité :

1. Déconnecter l'appareil. 2. Empêcher son redémarrage. 3. Le mettre hors tension (la mise hors tension doit être constatée sur les deux pôles). 4. Mettre à la terre et court-circuiter. 5. Couvrir les éléments sous tension voisins.

Utilisation conforme

L'appareil a exclusivement été conçu pour les applications décrites dans le manuel d'utilisation. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur l'appareil. Ces applications entraînent l'extinction immédiate de la garantie dont bénéficie l'utilisateur vis-à-vis du fabricant.

Afin de protéger l'appareil contre d'éventuels dommages, retirez les piles en cas de non-utilisation prolongée.

Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du présent manuel d'utilisation. Veuillez lire les instructions dans leur intégralité avant la mise en service. Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.

Nous nous réservons le droit de modifier les spécifications de cet appareil sans préavis. © Testboy GmbH, Deutschland.

Avertissement

Les sources de danger sont, p. ex., les éléments mécaniques pouvant causer de graves blessures aux personnes.

Il existe également des dangers pour les biens matériels (p. ex. un endommagement de l'appareil).

Avertissement

L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonctionnement de biens matériels (p. ex. en endommageant l'appareil).

Exclusion de responsabilité

La garantie s'éteint en cas de dommages résultant du non-respect du présent manuel d'utilisation ! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultant !

Testboy n'assume aucune responsabilité pour les dommages résultant

du non-respect du présent manuel d'utilisation, de modifications apportées au produit sans l'accord de Testboy, de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Exactitude du manuel d'utilisation

Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons aucune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas qu'elles contiennent. Sous réserve de modifications, d'erreurs d'impression et d'erreurs.

Élimination

Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.

La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.

Élimination des piles usagées

En tant qu'utilisateur, vous êtes légalement (loi allemande sur les piles) de déposer toutes vos piles et batteries usagées dans des centres agréés; il est interdit de jeter celles-ci dans les ordures ménagères !

Les piles et batteries contenant des substances toxiques portent les symboles illustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures ménagères.

Les symboles des métaux lourds concernés sont :

Vous pouvez ramener gratuitement vos piles et batteries usagées dans un centre de collecte de votre commune ou partout où des piles/batteries sont vendues !

Certificat de qualité

L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité. Testboy GmbH confirme ainsi que les équipements de contrôle et instruments utilisés pendant l'étalonnage sont soumis à des contrôles permanents.

Déclaration de conformité

Le produit est conforme aux dernières directives. Plus d'informations sur www.testboy.de

Utilisation

Le Testboy® TB 312 est un multimètre universel. Cet appareil de mesure respecte les prescriptions de sécurité les plus récentes et garantit un travail sûr et fiable. Ce multimètre est une aide utile pour toutes les tâches de mesure standard, tant chez les artisans que dans le secteur industriel ou encore chez les électroniciens amateurs.

Fourniture

Multimètre TB 312 Lignes de mesure de sécurité (CAT III 1000 V) | Mode d'emploi Logiciel PC (CD) Câble USB

Mesures de sécurité

Le TB 312 a quitté notre usine dans un parfait état technique de sécurité. Pour le conserver dans cet état, l'utilisation est tenue de respecter les consignes de sécurité du présent mode d'emploi.

Attention!

N'utiliser que les lignes de mesure de sécurité fournies ou des lignes de mesure équivalentes, satisfaisant aux exigences de la catégorie de mesure CAT III 1000 V.

Pour éviter tout choc électrique, prendre les mesures de précaution requises lorsque des travaux sont effectués avec des tensions supérieures à 70 V (35 V) CC ou 33 V (16 V) eff. CA. Selon les normes DIN VDE, ces valeurs représentent les limites de tension permettant encore un contact. (Les valeurs entre parenthèses s'appliquent, p. ex., dans le secteur médical ou agricole.) Avant chaque mesure, s'assurer que la ligne de mesure et l'appareil de contrôle sont en parfait état. Les lignes de mesure et pointes d'essai ne peuvent être touchées qu'au niveau des poignées prévues à cet effet. Toujours éviter de toucher les pointes d'essai.

L'appareil de contrôle ne peut être utilisé que dans les plages de mesure spécifiées.

Les catégories de mesure suivantes sont définies dans la norme EN 61010-1 :

Catégorie de mesure CAT II

Mesures réalisées sur les circuits électriques raccordés directement au réseau via une fiche (usage ménager, bureaux et laboratoires).

Catégorie de mesure CAT III

Mesures réalisées au niveau des installations électriques intérieures : consommateurs stationnaires, raccordement répartiteur, appareils encastrés dans le répartiteur.

Catégorie de mesure CAT IV

Mesures réalisées à la source de l'installation basse tension : compteur, protection primaire contre les surintensités, raccordement principal.

Explication des interrupteurs, boutons et connecteurs

(1) Connecteur V / Ω / dBm / Hz	Ligne de mesure rouge pour tous les types de signaux autorisés par l'appareil.
(2) Connecteur COM	Ligne de mesure noire pour tous les types de signaux autorisés par l'appareil.
(3) Connecteur mA	Pour les mesures de courant jusqu'à 500 mA.
(4) Connecteur 10 A (gauche)	Le connecteur 10 A doit être utilisé pour les mesures de courant à partir de 500 mA.
(5) Sélecteur pour la fonction de mesure	Ce sélecteur rotatif permet de choisir entre les différents types de mesure de base.
(6) Interrupteur POWER	L'appareil peut être allumé / arrêté au moyen du bouton- poussoir POWER.
(7) Bouton RANGE	Sélection manuelle de la plage de mesure.
(8) Bouton SELECT (jaune)	Sélection du type de mesure (écriture jaune)
(9) Bouton WAKE	Allumage de l'appareil au départ du mode de veille.
(10) Bouton MAX/MIN	Affichage des valeurs de mesure MAX, MIN et MAX-MIN.
(11) Bouton REL	Passage à l'affichage des valeurs relatives.
(12) Bouton HOLD	Enregistrement des valeurs de mesure.
(13) Bouton LIGHT	Rétroéclairage
(14) Bouton ~ HZ	Mesure de la fréquence pendant la mesure de tension et de courant.
(15) Ecran LCD	Cf. plus bas.

Ecran

Please wait ... PCLINK °C °F μnF mμA dBmV MKΩHz 51000 MANUAL AUTO MAX-MIN Π% ⑥ ⑤ ④ ③ ②

Numéro	Symbole	Fonction
1	°C °F	Mesure de la température en °C ou °F.
1	mnF	Mesure de capacité en nF ou mF.
1	mμA	Mesure du courant en μA, mA ou A.
1	dBmV	dBm ou mesure de la tension en mV ou V.
1	MKΩHz	Mesure de la résistance en Ω, KΩ ou MΩ, ainsi que mesure de la fréquence en Hz, KHz ou MHz.
2	II%	Rapport cyclique en %
3	MAX-MIN	Enregistrement des valeurs de mesure MAX (maximale), MIN (minimale), différenciée (MAX-MIN).
4	AUTO	Sélection automatique de la plage de mesure.
5	MANUAL	Sélection manuelle de la plage de mesure.
6	51000	Affichage des valeurs de mesure : 5, 50, 500 et 1000, 5000, etc.
7		Symbole de la batterie lorsque les piles sont faibles.
8		Mesure relative.
9		Mesure de continuité.
10		Tension alternative ou mesure du courant alternatif.
11		Valeur de mesure négative.
12	DC	Tension continue ou courant continu.
13		Enregistrement des valeurs de mesure.
14	Please Wait ...	Affichage d'attente lors de la mesure de capacités de 50 μF à 5000 μF en cas de sélection automatique de la plage de mesure, et ce, de manière à garantir le précision jusqu'à ce que le condensateur soit totalement déchargé.
15		Affichage analogique d'un bargraphe.
16	PCLINK	Connexion USB.
17		Affichage des valeurs de mesure.

Mesure de la tension continue / v=

Régler la plage souhaitée (mV ou V) au moyen du sélecteur. Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur rouge V / mV / Ω. Connecter les lignes de mesure à l'objet à contrôler. Consulter les résultats de la mesure à l'écran. La polarité de la tension est également affichée.

Tension continue

Plage de mesure	Résolution	Précision
50 mV	0,001 mV	± 0,03 % v.m.+ 10 digits
500 mV	0,01 mV	± 0,03 % v.m.+ 6 digits
5 V	0,1 mV
50 V	1 mV
500 V	10 mV
1000 V	0,1 V

• Résistance d'entrée : 10 MΩ.
• Tension d'entrée max. : 1000 V CC.

Le bouton SELECT permet de choisir entre les méthodes de mesure DC (CC), AC (CA) et AC+DC (CA+CC).

Mesure de la tension alternative

Régler la plage souhaitée (mV ou V~) au moyen du sélecteur. Régler la méthode de mesure sur AC en appuyant sur le bouton SELECT. Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur rouge V / mV / Ω. Connecter les lignes de mesure à l'objet à contrôler. Consulter les résultats de la mesure à l'écran.

Tension alternative

Plage de mesure	Résolution	Précision
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
50 mV	0,001 mV	± 0,5 % v.m. + 40 digits	± 1 % v.m. + 40 digits	± 2,5 % v.m. + 40 digits
500 mV	0,01 mV
5 V	0,1 mV
50 V	1 mV
500 V	10 mV			non spécifié
1000 V	0,1 V		non spécifié	non spécifié

Les précisions indiquées ne s'appliquent que pour de 10 à 100 % de la plage de mesure.

• Résistance d'entrée : 10 MΩ.
• Tension d'entrée max. : 1000 V CA RMS, plage de fréquence : 40 Hz – 20 kHz.

Le bouton SELECT permet de choisir entre les plages de mesure AC (CA) et dBm.

Mesure du courant continu / a=

Régler la plage souhaitée (μA, mA ou A) au moyen du sélecteur. Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur rouge mA ou 10 A. Connecter les lignes de mesure à l'objet à contrôler. Consulter les résultats de la mesure à l'écran. Le sens du courant est également indiqué par le signe.

Pour les courants supérieurs à 500 mA, le connecteur 10 A doit être utilisé pour les mesures !

Courant continu

Plage de mesure	Résolution	Précision
500 μA	0,01 μA	± 0,15 % v.m. + 15 digits
5000 μA	0,1 μA
5 mA	1 μA
50 mA	10 μA
500 mA	0,1 mA	± 0,5 % v.m. + 10 digits
10 A*	1 mA

• Plage 500 mA protégée par F 500 mA / 1000 V.
• Plage 10 A protégée par F 10 A / 1000 V.
• Respecter la durée d'allumage max. dans la plage 10 A !

* Pour protéger l'appareil contre les surchauffes, respecter une pause de 15 minutes à des fins de refroidissement après max. 10 secondes de mesure.

Le bouton SELECT permet de choisir entre les méthodes de mesure DC (CC), AC (CA) et AC+DC (CA+CC).

Mesure du courant alternatif

Régler la plage souhaitée au moyen du sélecteur. Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur rouge mA ou 10 A. Connecter les lignes de mesure à l'objet à contrôler. Consulter les résultats de la mesure à l'écran.

Pour les courants supérieurs à 500 ma, le connecteur 10 a doit être utilisé pour les mesures !

Courant alternatif

Plage de mesure	Résolution	Précision
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
500 μA	0,01 μA	± 0,75 % v.m. + 20 digits	± 1 % v.m. + 20 digits	± 1,2 % v.m. + 5 digits
5000 μA	0,1 μA	± 0,75 % v.m. + 10 digits	± 1 % v.m. + 10 digits	± 1,2 % v.m. + 5 digits
50 mA	1 μA	± 0,75 % v.m. + 20 digits	± 1 % v.m. + 20 digits	± 1,2 % v.m. + 5 digits
500 mA	10 μA	± 0,75 % v.m. + 10 digits	± 1 % v.m. + 10 digits	± 1,2 % v.m. + 5 digits
5 A	0,1 mA	± 0,75 % v.m. + 20 digits	± 1,5 % v.m. + 20 digits	± 1,2 % v.m. + 5 digits
10 A*	1 mA	± 1 % v.m. + 10 digits	± 1,5 % v.m. + 10 digits	non spécifié

Les précisions indiquées ne s'appliquent que pour de 10 à 100 % de la plage de mesure.

• Plage 500 mA protégée par F 500 A / 1000 V.
• Plage 10 A protégée par F 10 A / 1000 V.
• Respecter la durée d'allumage max. dans la plage 10 A !
• Plage de fréquence : 40 – 20000 Hz.

Le bouton SELECT permet de choisir entre les méthodes de mesure DC (CC), AC (CA) et AC+DC (CA+CC).

Mesure de capacité / f\*

Régler la plage souhaitée au moyen du sélecteur. Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur V / mV / Ω. Connecter les lignes de mesure à l'objet à contrôler. Consulter les résultats de la mesure à l'écran.

Plage de mesure	Résolution	Précision
50 nF	0,01 nF	± 1 % + 5 digits
500 nF	0,1 nF
5 μF	1 nF
50 μF	10 nF
500 μF	0,1 μF	± 2 % + 5 digits
5000 μF	1 μF

Impédance d'entrée : 180 kΩ, tension de test : 1,2 V, courant de test : 2,5 mA

Mesure de résistance / Ω

Régler la plage souhaitée au moyen du sélecteur. Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur V / mV / Ω. Connecter les lignes de mesure à l'objet à contrôler. Consulter les résultats de la mesure à l'écran.

Plage de mesure	Résolution	Précision
500 Ω	0,01 Ω	± 0,1 % + 10 digits
5 kΩ	0,1 Ω	± 0,1 % + 5 digits
50 kΩ	1 Ω
500 kΩ	10 Ω
5 MΩ	100 Ω	± 0,1 % + 10 digits
50 MΩ	1 kΩ	± 0,5 % + 10 digits

Impédance d'entrée : 10 MΩ, tension de test : 3 V, courant de test : 2 mA.

Test des diodes

Régler le sélecteur sur « ➞ ». Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur V / mV / Ω. Connecter les lignes de mesure à l'objet à contrôler. Ligne de mesure rouge = anode, ligne de mesure noire = cathode. La chute de tension directe de la diode émettrice s'affiche.

Résolution

0,1 mV

Affichage

Tension directe de la diode émettrice

- Courant préliminaire : env. 0,7 mA, tension de retour : env. 2,5 V.

Test de continuité

Régler le sélecteur sur « Ω / °)». Passer au contrôle de continuité au moyen du bouton SELECT. Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur V / mV / Ω. Connecter les lignes de mesure au circuit à contrôler. Un signal retentit lorsque la résistance est inférieure à 60 Ω.

Important ! Veiller à ce qu'il n'y ait aucune tension et à ce que les condensateurs du circuit de mesure soient déchargés.

Plage de mesure

○)))

Fonction

Le vibreur intégré indique une continuité inférieure à 60 Ω.

Fréquence

Régler le sélecteur sur « Hz ». Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur V / mV / Ω. Connecter les lignes de mesure au circuit à contrôler. Consulter les résultats de la mesure à l'écran.

Plage de mesure	Résolution	Précision
Fréquence logique (2,5 ~ 5 Vp)
5 Hz ~ 2 MHz	0,001 Hz	± 0,006 % + 4 digits
Fréquence linéaire (500 mV ~ 1000 V, uniquement pour la plage de mesure CA !)
5 Hz ~ 60 kHz	0,001 Hz	± 0,006 % + 4 digits

• Impédance d'entrée : 3 kΩ

Rapport cyclique

Régler le sélecteur sur « Hz ». Passer à la plage de mesure du rapport cyclique au moyen du bouton SELECT. Connecter la ligne de mesure noire avec le connecteur COM et la ligne de mesure rouge avec le connecteur V / mV / Ω. Connecter les lignes de mesure au circuit à contrôler. Consulter les résultats de la mesure à l'écran.

Plage de mesure	Résolution	Précision
Rapport cyclique (2,5 ~ 5 Vp à 5 Hz ~ 60 kHz)
5 % ~ 95 %	0,01 %	± 2 % + 5 digits

• Impédance d'entrée : 3 kΩ

Mesure d'une valeur relative

Le bouton « REL » permet d'activer la méthode de mesure pour les valeurs relatives. La valeur mesurée ou affichée est gelée lorsque ce bouton est enfoncé et sera utilisée par la suite.

Le bouton « REL » peut également être utilisé pour compenser la résistance des lignes de mesure.

Entretien

S'il est utilisé conformément aux instructions de service, l'appareil ne requiert aucun entretien particulier.

Nettoyage

Si l'appareil est sali lors de son utilisation quotidienne, il peut être nettoyé avec un chiffon humide et un peu de détergent ménager doux. Ne jamais utiliser de produits agressifs ou solvants pour le nettoyage.

Remplacement des piles

Remplacer immédiatement les piles lorsque le symbole de la batterie apparaît à l'écran. Déconnecter les lignes de mesure de l'appareil avant le remplacement des piles.

Au dos de l'appareil, retirer les deux vis sous le pied rabattable, ouvrir le compartiment à piles et retirer les piles déchargées. Mettre de nouvelles piles en place (6 x 1,5 V AAA Micro). Respecter la polarité. Mettre le couvercle du compartiment à piles en place et le visser.

Utiliser exclusivement les piles indiquées !

Les piles ne peuvent pas être jetées dans les ordures ménagères !

Respecter les prescriptions légales pour l'élimination !

Remplacement des fusibles

Si un remplacement des fusibles est nécessaire, déconnecter tout d'abord les lignes de mesure de l'appareil et dévisser les deux vis du compartiment à piles, au dos de l'appareil, derrière le pied rabattable. Retirer délicatement le couvercle du compartiment à piles, puis ôter le capot de protection du fusible à remplacer et remplacer le fusible défectueux par un fusible du même type (fusible F 10 A / 1000 V ou F 500 mA / 1000 V). Remettre le capot de protection en place et revisser le couvercle du compartiment à piles.

N'utiliser que des fusibles adaptés aux valeurs indiquées !

Logiciel PC

Ouvrir le contenu du CD dans le navigateur du PC et lancer le fichier « Setup.exe ».

Le menu de sélection suivant s'affiche :

Cliquer sur le bouton correspondant pour la langue.

L'assistant d'installation apparaît après la décompression des fichiers d'installation :

Cliquer sur « Next », sélectionner le dossier d'installation, puis cliquer à nouveau sur « Next », puis sur « Install ». À la fin de l'installation, cliquer sur « Finish » :

Sous « Programmes / Multimeter », cliquer sur « Multimeter.exe » ou double-cliquer sur l'icône « Multimeter.exe » à l'écran. La fenêtre principale apparaît :

MultiMeter COM3 Verbindung OFFLINE OFFLINE Min: 0 MAX: 0 RESET Y: 400 K < > K Funk 50 100 Daten Nr. 0 MAX: 50000 Nr Funk Daten Gerat Zeit 06.06.2012 13:56:12

Raccorder le multimètre au port USB du PC et maintenir le bouton HOLD enfoncé jusqu'à ce que « PCLINK » apparaisse à l'écran.

Si le pilote ne s'installe pas automatiquement, ouvrir le dossier « drivers » sur le CD,

puis exécuter le fichier « xxxInstaller.exe » dans le dossier du système d'exploitation correspondant.

Les systèmes d'exploitation suivants sont pris en charge : Windows 2000, XP, 2003, Vista et Windows 7.

Une fois le pilote installé, une interface COM virtuelle est générée. Se reporter au gestionnaire de périphériques pour retrouver le port COM affecté (COM2, COM3,...).

Régler ce port COM dans la fenêtre principale du programme, à gauche, puis appuyer sur « Connexion ».

En fonction de la position du sélecteur rotatif du multimètre, une copie de l'affichage s'affiche dans la partie supérieure gauche de la fenêtre principale, avec – en dessous – un diagramme XY. Sur le côté droit, les données sont exportées sous forme d'une liste simple à enregistrer, transférer dans un classeur EXCEL ou imprimer.

D'autres outils permettent de modifier l'aperçu du diagramme XY :

La flèche supérieure permet de modifier le temps (X) et la flèche latérale, l'axe Y. Cliquer sur « Imprimer » pour transmettre l'affichage actuel à l'imprimante.

Fermer la fenêtre principale pour quitter le programme.

Caractéristiques techniques

La précision porte sur 1 an, à une température de 18 °C – 28 °C, avec une humidité de l'air de 75 %. (D'autres calibrages annuels sont proposés.)

Tension max. entre les connecteurs et la masse : 1000 V CA / CC.

Fusibles	F 500 mA 1000 V rapideF10 A 1000 V rapide
Altitude de fonctionnement max.	2000 m au-dessus du niveau de la mer
Hauteur de l'écran	40 mm, LCD avec affichage d'un bargraphe
Affichage	max 59999 (43⁄4 digits)
Affichage de la polarité	Automatique
Indicateur de dépassement	« 1 » s'affiche.
Taux de balayage	env. 330 ms
Indicateur d'état des piles	Le symbole de la batterie s'affiche.
Alimentation en courant	6 x 1,5 V AAA Micro
Température de service	0 °C à 50 °C, HR < 80 %
Température de stockage	-20 °C à 60 °C, HR < 80 %
Dimensions	210 x 105 x 45 mm
Poids	560 g (avec piles)
Catégorie	CAT III 1000 V
Interfaces	USB, couplage optique
