TB 312 - Multimetre Testboy - Ücretsiz kullanım kılavuzu

Ürün Türü	Dijital Multimetre
Marka	Testboy
Model	TB 312
Boyutlar (U x G x Y)	210 x 105 x 45 mm
Ağırlık (piller dahil)	560 g
Güç Kaynağı	6 adet 1,5 V AAA pil
Ekran	LCD 40 mm, 59999 nokta (4 3/4 basamak) çubuk grafikli
Ölçüm Kategorisi	CAT III 1000 V
Maksimum Gerilimler	1000 V DC/AC (konnektörler ile toprak arası)
Sigortalar	F 500 mA/1000 V (hızlı) ve F 10 A/1000 V (hızlı)
Ölçüm Fonksiyonları	DC/AC gerilim, DC/AC akım, direnç, kapasite, frekans, görev döngüsü, diyot testi, süreklilik testi, bağıl ölçüm, dBm
DC Gerilim Aralığı	50 mV - 1000 V
AC Gerilim Aralığı	50 mV - 1000 V (40 Hz - 20 kHz)
DC Akım Aralığı	500 µA - 10 A
AC Akım Aralığı	500 µA - 10 A (40 Hz - 20 kHz)
Direnç Aralığı	500 Ω - 50 MΩ
Kapasite Aralığı	50 nF - 5000 µF
Frekans Aralığı	5 Hz - 2 MHz (mantık), 5 Hz - 60 kHz (doğrusal)
PC Arayüzü	USB (optik bağlantı)
Dahil Yazılım	Evet (CD)
Çalışma Sıcaklığı	0 °C - 50 °C, RH < %80
Depolama Sıcaklığı	-20 °C - 60 °C, RH < %80
Maksimum Yükseklik	2000 m
Bakım	Nemli bez ve yumuşak deterjanla temizleme; pil ve sigorta değiştirilebilir
Güvenlik	Çift yalıtım, CE standartlarına uygunluk, aşırı gerilim koruması

Sık sorulan sorular - TB 312 Testboy

TB 312 ile DC gerilim nasıl ölçülür?

Seçiciyi V (mV veya V) aralığına ayarlayın. Siyah probu COM'a, kırmızı probu V/mV/Ω'ya takın. Uçları devreye uygulayın. Ekrandaki değeri okuyun. Polarite otomatik olarak görüntülenir.

500 mA üzeri akım ölçümü için prosedür nedir?

500 mA üzeri akımlar için her zaman 10 A (sol) konnektörünü kullanın. Kırmızı probu 10 A girişine, siyah probu COM'a takın. Seçiciyi uygun A aralığına ayarlayın. Dikkat: 10 saniyeden fazla ölçüm yapmayın, ardından 15 dakika soğumaya bırakın.

TB 312 ile diyot nasıl test edilir?

Seçiciyi diyot konumuna (sembol ➞) alın. Kırmızı probu V/mV/Ω'ya, siyah probu COM'a takın. Kırmızı ucu anoda, siyah ucu katoda bağlayın. Ekran diyotun doğrudan gerilimini gösterir.

Süreklilik testi nasıl yapılır?

Seçiciyi Ω/°) konumuna alın. Süreklilik moduna geçmek için SELECT tuşuna basın. Direnç ölçümündeki gibi probları bağlayın. Direnç 60 Ω altında ise sesli sinyal duyulur. Devrenin enerjisiz olduğundan emin olun.

Multimetrenin pilleri nasıl değiştirilir?

Ölçüm kablolarını çıkarın. Arkadaki pil bölmesini açın (katlanabilir ayağın altındaki vidaları sökün). 6 adet 1,5 V AAA pili polariteye dikkat ederek değiştirin. Bölmeyi kapatın.

Sigorta nasıl değiştirilir?

Kabloları çıkarın. Pil bölmesini açın. İlgili sigortanın koruma kapağını çıkarın. Aynı tipte sigorta ile değiştirin (F 500 mA/1000 V veya F 10 A/1000 V hızlı). Kapağı takın ve kapatın.

TB 312 bilgisayara nasıl bağlanır?

CD'den yazılımı yükleyin. USB kablosunu takın. Ekranda 'PCLINK' görünene kadar HOLD tuşuna basılı tutun. Yazılımda sanal COM portunu seçin (Aygıt Yöneticisi'nden kontrol edin) ve Bağlan'a tıklayın.

Ekrandaki 'AUTO' sembolü ne anlama gelir?

'AUTO' sembolü otomatik aralık seçiminin aktif olduğunu gösterir. RANGE tuşuna basarak manuel moda geçebilirsiniz.

Cihazı kullanmadan önce hangi güvenlik önlemleri alınmalıdır?

Beş güvenlik kuralına uyun: bağlantıyı kes, yeniden başlatmayı önle, gerilimsiz olduğunu doğrula, topraklama yap ve enerji altındaki parçaları kapat. Yalnızca CAT III 1000 V kablolar kullanın. Maksimum aralıkları aşmayın.

Multimetre nasıl temizlenir?

Hafif bir deterjanla nemlendirilmiş yumuşak bir bez kullanın. Asla çözücü veya aşındırıcı ürünler kullanmayın. Temizlemeden önce cihazın kapalı ve kablolarının çıkarıldığından emin olun.

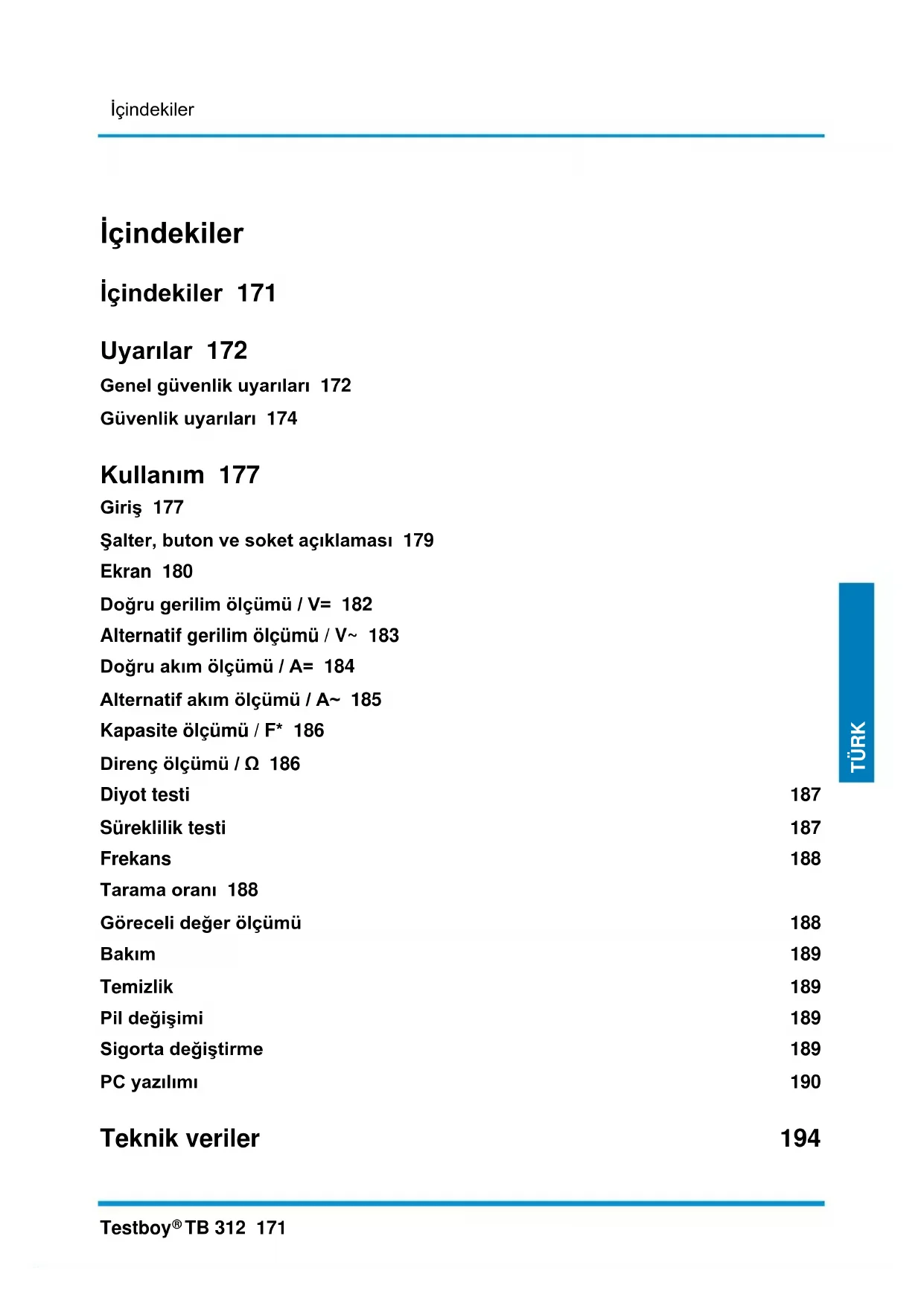

KULLANIM KILAVUZU TB 312 Testboy

Genel güvenlik uyarıları 172

Güvenlik uyarıları 174

Kullanım 177

Giriş 177

Şalter, buton ve soket açıklaması 179

Ekran 180

Doğru gerilim ölçümü / V= 182

Alternatif gerilim ölçümü / V\~ 183

Doğru akım ölçümü / A= 184

Alternatif akım ölçümü / A\~ 185

Kapasite ölçümü / F* 186

Direnç ölçümü / Ω 186

Diyot testi 187

Süreklilik testi 187

Frekans 188

Tarama oranı 188

Göreceli değer ölçümü 188

Bakım 189

Temizlik 189

Pil değişimi 189

Sigorta değiştirme 189

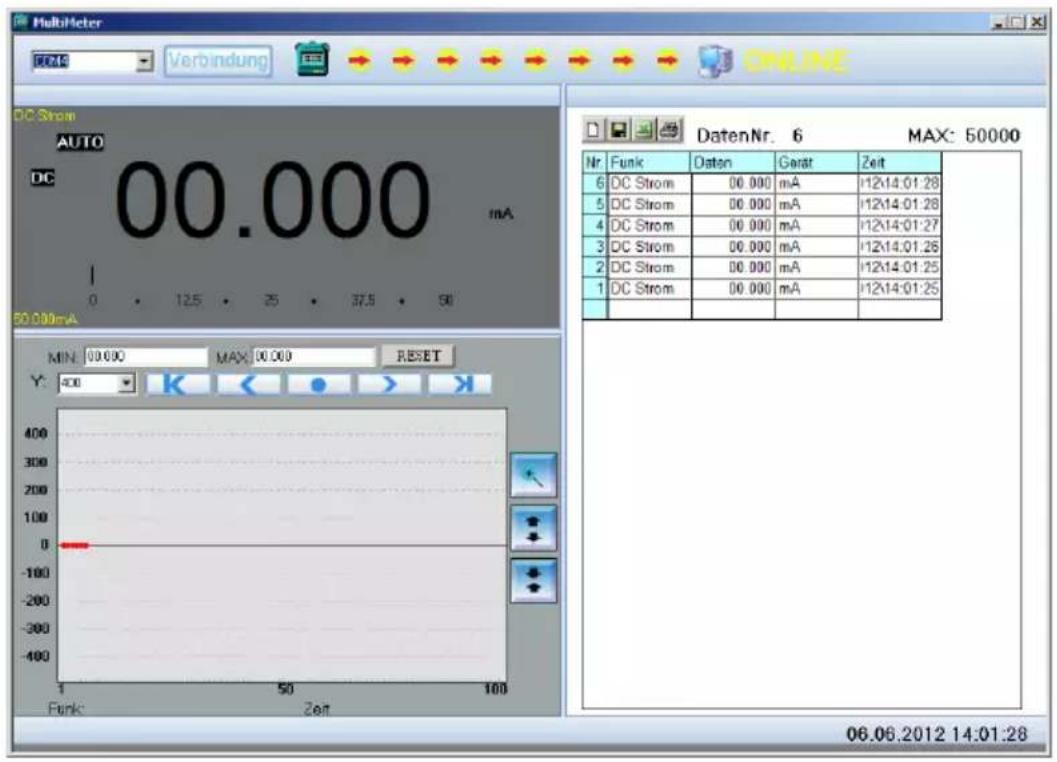

PC yazılımı 190

Teknik veriler 194

Uyarılar

Genel güvenlik uyarıları

iKAZ

Güvenlik ve sınırlayıcı yetki sebeplerinden (CE) dolayı cihazın isteğe bağlı olarak tadil edilmesi ya da cihazın üzerinde herhangi bir değişikliğin yapılması yasaktır. Cihazla güvenli bir işletimi sağlamak için güvenlik uyarıları, uyarı notları ve "Amacına uygun kullanım" bölümü mutlaka dikkate alınmalıdır.

iKAZ

Cihazı kullanmadan önce şu uyarıları dikkate alın:

Cihazı elektrikli kaynak cihazlarının, endüksiyon ısıticılarının ve diğer elektromanyetik alanların yakınında çalıştırmamaya özen gösterin.
Ani sıcaklık değişikliklerinden sonra cihaz kullanımdan önce stabilizasyon amacıyla kızılötesi sensörünün stabilizasyonu için yakl. 30 dakika yeni ortam sıcaklığına uyarlanmalıdır.
Cihazı uzun süreyle yüksek sıcaklıklara maruz bırakmayın.
Tozlu ve nemli ortam koşullarından kaçının.
Ölçüm cihazları ve aksesuarlar oyuncak değildir ve çocukların ellerine ulaşmamalıdır!
Ticari kuruluşlarda ticari sendikaya bağlı derneğin elektrikli tesislere ve işletim gereçlerine yönelik kaza önleme talimatları dikkate alınmalıdır.

Beş güvenlik kuralını lütfen dikkate alın:

1 Serbest bırakma
2 Tekrar çalıştırmaya karşı emniyete alma
3 Gerilimsizliği tespit etme (gerilimsizlik 2 kutuplu tespit edilmelidir)
4 Topraklama ve kısa devre yapma
5 Gerilim altındaki bitişik parçaların üzerini kapatın

Amacına uygun kullanım

Cihaz sadece kullanım kılavuzunda belirtilen kullanım içindir. Bir diğer kullanıma müsaade edilmez ve kazalara ve cihazın parçalanmasına yol açabilir. Bu kullanımlar üreticinin kullanıcıya yönelik her türlü garanti ve sorumluluk haklarının sona ermesine yol açar.

Cihazı hasara karşı korumak için cihaz uzun süre kullanılmayacaksa pilleri çıkarın.

Amacına uygun olmayan kullanım veya güvenlik uyarılarının dikkate alınmamasından dolayı meydana gelen maddi hasar veya kişi yaralanmaları durumunda sorumluluk üstlenmiyoruz. Bu durumlarda her türlü garanti hakkı sona erer. Bir üçgen içerisinde bulunan önlem işareti, kullanım kılavuzundaki güvenlik uyarılarına dikkat çeker. İşletime almadan önce kılavuzu komple okuyun. Bu cihaz CE kontrollüdür ve bu nedenle gerekli yönetmelikleri yerine getirmektedir.

Teknik özellikleri önceden belirtmeksizin değiştirme hakkı saklıdır.

© Testboy GmbH, Almanya.

Güvenlik uyarıları

iKAZ

Tehlike kaynakları örn. mekanik parçalardır, bunlar kişilerin ağır biçimde yaralanmasına yol açabilir.

Cisimlerin de (örn. cihazın hasara uğraması) tehlike altında olması söz konusudur.

iKAZ

Akım çarpması kişilerin ölümüne ve ağır biçimde yaralanmasına neden olabilir ve cisimlerin (örn. cihazın hasara uğraması) işlevi için de tehlikeye yol açabilir.

Sorumluluk muafiyeti

Kılavuzun dikkate alınmaması nedeniyle meydana gelen hasarlarda garanti hakkı sona erer! Bu nedenle meydana gelen müteakip hasarlar için sorumluluk üstlenmiyoruz!

Testboy firması,

kılavuzun dikkate alınmamasından dolayı
üründe Testboy tarafından onaylanmamış değişikliklerin yapılmasından dolayı veya
Testboy tarafından üretilmemiş veya onaylanmamış yedek parçalardan dolayı
alkol, uyuşturucu veya ilaç etkisi altında olunmasından dolayı

meydana gelen hasarlar için sorumluluk üstlenmemektedir.

Kullanım kılavuzunun doğruluğu

Bu kullanım kılavuzu büyük bir itinayla oluşturuldu. Verilerin, şekillerin ve çizimlerin doğruluğu ve eksiksizliği için sorumluluk üstlenilmemektedir. Değişiklik, baskı hatası ve yanlışlık yapma hakkı saklıdır.

Tasfiye

Sayın Testboy müşterisi, ürünümüzü satın alarak kullanım ömrünün sonunda cihazı elektronik hurdalara yönelik uygun toplama yerlerine verme imkanına sahipsiniz.

WEEE direktifi, elektronik ekipmanların toplanması ve geri dönüşümünü düzenler. Elektronik ekipmanların üreticileri, elektronik ekipmanların ücretsiz olarak geri alınması ve geri dönüştürülmesi ile yükümlüdür. Elektronik ekipmanlar, geleneksel atık bertaraf etme yolları ile imha edilmemelidir.

Elektronik ekipmanlar ayrı olarak geri dönüştürülmeli ve imha edilmelidir. Bu direktife tâbi olan tüm ekipmanlar şu logo ile işaretlenmiştir.

Kullanılmış pillerin tasfiyesi

Son kullanıcı olarak yasal yönden (Pil yasası) kullanılmış tüm pilleri ve aküleri geri vermekten siz sorumlusunuz; evsel atıklarla birlikte tasfiye edilmesi yasaktır!

Zararlı madde içeren piller/aküler, evsel atıklarla birlikte tasfiye edilmesini yasaklayan, yanda bulunan sembollerle işaretlenmiştir.

Belirleyici ağır metale yönelik tanımlamalar şunlardır:

Cd = Kadmiyum, Hg = Civa, Pb = Kurşun.

Kullanılmış pillerinizi/akülerinizi ücretsiz olarak belediyenizin toplama yerlerine veya pillerin/akülerin satıldığı her yere verebilirsiniz!

Kalite sertifikası

Testboy GmbH dahilinde yürütülen, kalite bakımından önemli uygulamalar ve süreçler sürekli bir kalite yönetim sistemi tarafından kontrol edilir. Testboy GmbH, kalibrasyon sırasında kullanılan kontrol tertibatlarının ve cihazlarının sürekli bir kontrol aracı incelemesine tabi tutulduğunu belirtir.

Uygunluk Beyani

Ürün en güncel yönetmelikleri yerine getirmektedir. Daha detaylı bilgiye www.testboy.de sitesinden ulaşabilirsiniz

Kullanım

Giriş

Testboy® TB 312 universal olarak kullanılabilen bir multimetredir. Ölçüm cihazı en yeni güvenlik yönetmeliklerine göre üretilmektedir ve emniyetli ve güvenilir çalışma sağlar. Multimetre, el sanatları veya endüstriyel alanda ve elektronik hobisi olanlar için tüm standart ölçüm işlerinde değerli bir yardımcıdır.

Teslimat kapsamı

Multimetre TB 312
Emniyetli ölçüm kabloları (CAT III 1000 V)
Kullanım kılavuzu
PC yazılımı (CD)
USB kablosu

Güvenlik önlemleri

TB 312, tesisi güvenlik tekniği açısından mükemmel durumda terk etmiştir. Bu durumu korumak için kullanıcı bu kılavuzdaki güvenlik uyarlarına dikkat etmek mecburiyetindedir.

Dikkat!

Sadece CAT III 1000 V doğru ölçüm kategorisine yeterli olacak birlikte verilmiş olan güvenlik ölçüm kablolarını veya benzer ölçüm kablolarını kullanın.

70 V (35 V) DC veya 33 V (16 V) eff. AC'den büyük gerilimler ile çalışılıyor ise elektrik çarpmasını önlemek için emniyet tedbirlerine dikkat edilmelidir. Bu değerler DIN VDE doğrultusunda hala dokunulabilecek gerilimleri gösterir. (Parantez içindeki değerler örn. tıbbi veya tarımsal alanlarda geçerlidir)
Her ölçümden önce ölçüm kablosunun ve ölçüm cihazının kusursuz durumda olmasından emin olun.
Ölçüm kabloları ve test probları sadece bunun için öngörülen tutma sapları ile tutulmalıdır. Test problarına temas etmekten bütün koşullarda kaçınılmalıdır.

Ölçüm cihazı sadece belirtilen ölçüm aralıklarında kullanılmalıdır.

EN 61010-1 normuna göre aşağıdaki ölçüm kategorileri tarif edilecektir:

Ölçüm kategorisi CAT II

Şebeke ile elektrik olarak doğrudan bağlantıda olan enerji devrelerindeki ölçümler, ev, ofis ve laboratuvarda fiş aracılığı ile.

Ölçüm kategorisi CAT III

Bina tesisatlarındaki ölçümler: Sabit alıcılar, dağıtıcı bağlantısı, dağıticida sabit cihazlar.

Ölçüm kategorisi CAT IV

Alçak gerilim tesisatlarının kaynağındaki ölçümler: Sayaç, birincil aşırı gerilim koruması, ana bağlantı.

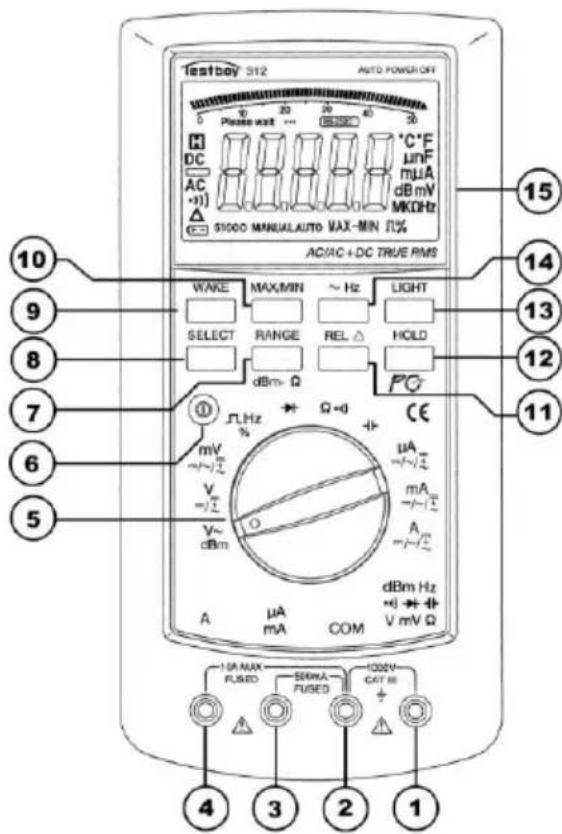

Şalter, buton ve soket açıklaması

Testboy 312 AUTO POWER OFF Please wait ... DC AC S1000 MANUAL AUTO MAX-MIN % AC/AC+DC TRUE RMS WAKE MAX/MIN ~Hz LIGHT SELECT RANGE REL HOLD dBm Ω Ω-0 CE mA mA A dBm μA mA dBm Hz V mV Ω COM 4 3 2 1 15 14 13 12 11

(1)V / Ω / dBm / Hzsoket	Cihazdan izin verilen tümsinyal türleri için kırmızıölçüm kablosu.
(2) COM soket	Cihazdan izin verilen tümsinyal türleri için siyahölçüm kablosu.
(3) mA soket	500 mA akım ölçüm için
(4) 10 A soket (sol)	500 mA'den itibaren enerjiölçümlerinde 10 A soketkullanılmakmecburiyetindedir.
(5) Ölçümfonksiyonu seçimşalteri	Döner şalterinçevrilmesinde farklı temelölçüm türleri seçilebilir.
(6) POWER şalteri	Cihaz bir "POWER"basınç şalteri üzerindenaçılır ve kapatılır.
(7) RANGE tuşu	Manuel ölçüm aralığıseçimi
(8) SELECT tuşu(sarı)	Ölçüm türü seçimi(sarı etiket)
(9) WAKE tuşu	Cihazın beklememodundan çıkarılması
(10) MAKS/MİNtuşu	Ölçüm değeri göstergesiMAKS, MİN ve MAKSMİN değeri
(11) REL tuşu	Göreceli değergöstergesine dönüşüm
(12) HOLD tuşu	Ölçüm aralığı kaydetme
(13) LIGHT tuşu	Arka plan aydınlatması
(14) ~ HZ tuşu	Gerilim ve akım ölçümüsırasında frekans ölçümü
(15) LCD gösterge	Bkz. aşağı

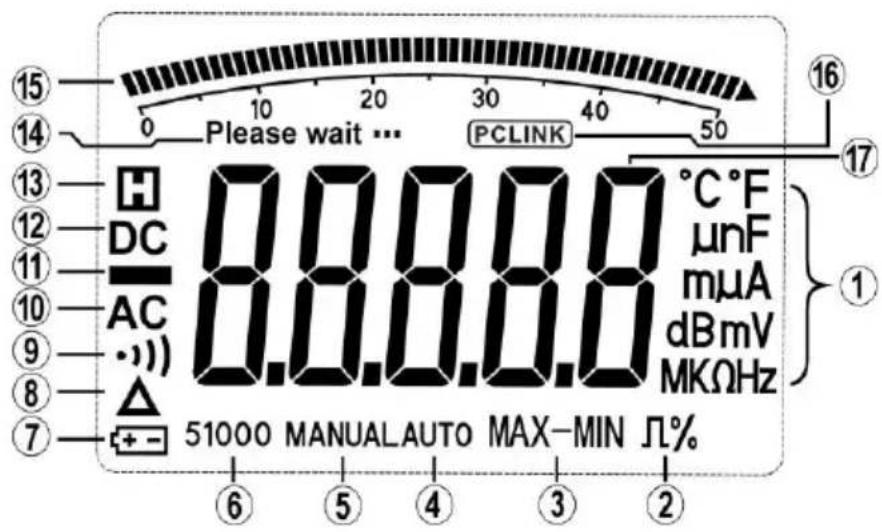

Ekran

Please wait ... PCLINK °C °F μnF mμA dBmV MKΩHz 51000 MANUAL AUTO MAX-MIN Π% ⑥ ⑤ ④ ③ ②

Numara	Sembol	İşlev
1	°C °F	Sıcaklık ölçümü °C veya °F
1	mnF	Kapasite ölçümü nF veya mF
1	mμA	Akım ölçümü μA, mA veya A
1	dBmV	dBm veya gerilim ölçümü mV veya V
1	MKΩHz	Direnç ölçümü Ω, KΩ veya MΩve de frekans ölçümü Hz, KHz, MHz
2	II%	Tarama oranı % olarak
3	MKS-MiN	Ölçüm değeri algılamasında MAKS maksimum,MİN minimum, MAKS-MİN fark değerdir
4	AUTO	Otomatik ölçüm aralığı seçimi
5	MANUAL	Manuel ölçüm aralığı seçimi
6	51000	Ölçüm değeri göstergeleri 5, 50, 500 ve 1000,5000 vb.
7		Düşük pilde pil sembolü
8		Göreceli ölçüm
9		Süreklilik ölçümü
10		AC gerilim veya AC akım ölçümü
11		Negatif ölçüm
12		DC gerilimi veya DC akımı
13		Ölçüm aralığı kaydetme
14	Lütfen bekleyin ...	50 μF - 5000 μF aralığındaki kapasitelerin ölçümünde bekleme göstergesi kondansatör tamamen boşalıncaya kadar hassasiyeti korumak için otomatik ölçüm alanında
15		Analog çubuk grafik gösterge
16	PCLINK	USB bağlantısı
17		Ölçüm değeri göstergesi

Doğru gerilim ölçümü / V=

Seçim şalteri ile uygun alanı (mV veya V) ayarlayın. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu kırmızı V / mV / Ω soketi ile birleştirin. Ölçüm kablolarını test parçasına bağlayın. Ölçüm sonucunu ekrandan okuyun. Gerilimin polarizasyonu da aynı şekilde gözükecektir.

Doğru gerilim

Ölçüm aralığı	Çözünürlük	Hassasiyet
50 mV	0,001 mV	± %0,03 v.M.+ 10 Digit
500 mV	0,01 mV	± %0,03 v.M.+ 6 Digit
5 V	0,1 mV
50 V	1 mV
500 V	10 mV
1000 V	0,1 V

• Giriş direnci: 10 MΩ.
• Maks. giriş gerilimi: 1000 V DC.

SELECT butonuna basılarak DC, AC ve AC+DC ölçüm yöntemleri arasında geçiş yapılabilir.

Alternatif gerilim ölçümü / V\~

Seçim şalteri ile uygun alanı (mV veya V\~) ayarlayın. SELECT butonuna basarak AC'ye ayarlayın. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu kırmızı V / mV / Ω soketi ile birleştirin. Ölçüm kablolarını test parçasına bağlayın. Ölçüm sonucunu ekrandan okuyun.

Alternatif gerilim

Ölçüm aralığı	Çözünürlük	Hassasiyet
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
50 mV	0,001 mV	± %0,5 v.M. + 40 Digit	± %1 v.M. + 40 Digit	± %2,5 v.M. + 40 Digit
500 mV	0,01 mV
5 V	0,1 mV
50 V	1 mV
500 V	10 mV			tanımlanmamış
1000 V	0,1 V		tanımlanmamış	tanımlanmamış

Verilen hassasiyet sadece ölçüm aralığının %10 ile %100 arasında geçerlidir.

- Giriş direnci: 10 MΩ.

- Maks. giriş gerilimi: 1000 V AC RMS, frekans aralığı: 40 Hz – 20 kHz.

SELECT butonuna basılması ile AC ile dBm arasında geçiş yapılabilir.

Doğru akım ölçümü / A=

Seçim şalteri ile uygun alanı ( A, mA veya A) ayarlayın. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu kırmızı mA veya 10 A soketi ile birleştirin. Ölçüm kablolarını test parçasına bağlayın. Ölçüm sonucunu ekrandan okuyun. Akım yönü aynı şekilde işaret ile gösterilecektir.

500 mA üzerindeki bir akımdaki ölçüm için "10 A" soket kullanılmak mecburiyetindedir!

Doğru akım

Ölçüm aralığı	Çözünürlük	Hassasiyet
500 μA	0,01 μA	± %0,15 v.M. + 15 Digit
5000 μA	0,1 μA
5 mA	1 μA
50 mA	10 μA
500 mA	0,1 mA	± %0,5 v.M. + 10 Digit
10 A*	1 mA

• 500 mA aralığı F 500 mA / 1000 V ile sigortalanır.
• 10 A aralığı F 10 A / 1000 V ile sigortalanır.
• 10 A aralığında maksimum devreye alma süresine dikkat edilmelidir!

\* Maks. 10 saniye bir ölçümden sonra cihazı aşırı isınmadan korumak için soğutma amacı ile 15 dakika bir aralık verin.

SELECT butonuna basılarak DC, AC ve AC+DC ölçüm yöntemleri arasında geçiş yapılabilir.

Alternatif akım ölçümü / A\~

Seçim şalteri ile uygun alanı ayarlayın. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu kırmızı mA veya 10 A soketi ile birleştirin. Ölçüm kablolarını test parçasına bağlayın. Ölçüm sonucunu ekrandan okuyun.

500 mA üzerindeki bir akımda ölçüm için "10 A" soket kullanılmak mecburiyetindedir!

Alternatif akım

Ölçüm aralığı	Çözünürlük	Hassasiyet
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
500 μA	0,01 μA	± %0,75 v.M.+ 20 Digit	± %1 v.M.+ 20 Digit	± %1,2 v.M.+ 5 Digit
5000 μA	0,1 μA	± %0,75 v.M.+ 10 Digit	± %1 v.M.+ 10 Digit	± %1,2 v.M.+ 5 Digit
50 mA	1 μA	± %0,75 v.M.+ 20 Digit	± %1 v.M.+ 20 Digit	± %1,2 v.M.+ 5 Digit
500 mA	10 μA	± %0,75 v.M.+ 10 Digit	± %1 v.M.+ 10 Digit	± %1,2 v.M.+ 5 Digit
5 A	0,1 mA	± %0,75 v.M.+ 20 Digit	± %1,5 v.M.+ 20 Digit	± %1,2 v.M.+ 5 Digit
10 A*	1 mA	± %1 v.M.+ 10 Digit	± %1,5 v.M.+ 10 Digit	tanımlanmamış

Verilen hassasiyet sadece ölçüm aralığının %10 ile %100 arasında geçerlidir.

• 500 mA aralığı F 500 mA / 1000 V ile sigortalanır.
• 10 A aralığı F 10 A / 1000 V ile sigortalanır.
• 10 A aralığında maksimum devreye alma süresine dikkat edilmelidir!
• Frekans aralığı: 40 – 20000 Hz.

\* Maks. 10 saniye bir ölçümden sonra cihazı aşırı isınmadan korumak için soğutma amacı ile 15 dakika bir aralık verin.

SELECT butonuna basılarak DC, AC ve AC+DC ölçüm yöntemleri arasında geçiş yapılabilir.

Kapasite ölçümü / F*

Seçim şalteri ile uygun alanı ayarlayın. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu V / mV / Ω soketi ile birleştirin. Ölçüm kablolarını test parçasına bağlayın. Ölçüm sonucunu ekrandan okuyun.

Ölçüm aralığı	Çözünürlük	Hassasiyet
50 nF	0,01 nF	± %1 + 5 Digit
500 nF	0,1 nF
5 μF	1 nF
50 μF	10 nF
500 μF	0,1 μF	± %2 + 5 Digit
5000 μF	1 μF

Giriş empedansı: 180 kΩ, test gerilimi: 1,2 V, test akımı. 2,5 mA

\*Kondansatörleri her ölçümden önce boşaltın!

Direnç ölçümü / Ω

Seçim şalteri ile uygun alanı ayarlayın. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu V / mV / Ω soketi ile birleştirin. Ölçüm kablolarını test parçasına bağlayın. Ölçüm sonucunu ekrandan okuyun.

Ölçüm aralığı	Çözünürlük	Hassasiyet
500 Ω	0,01 Ω	± %0,1 + 10 Digit
5 kΩ	0,1 Ω	± %0,1 + 5 Digit
50 kΩ	1 Ω
500 kΩ	10 Ω
5 MΩ	100 Ω	± %0,1 + 10 Digit
50 MΩ	1 kΩ	± %0,5 + 10 Digit

Giriş empedansı: 10 MΩ, test gerilimi: 3 V, test akımı: 2 mA.

Diyot testi

Seçim şalteri ile " ▶" ayarlayın. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu V / mV / Ω soketi ile birleştirin. Ölçüm kablolarını test parçasına bağlayın. Kırmızı ölçüm kablosu = anot, siyah ölçüm kablosu = katot. İleri gerilim düşüşü gösterilecektir.

Ölçüm aralığı

Çözünürlük

0,1 mV

Gösterge

İleri gerilim

- Gidiş akımı: yakl. 0,7 mA, Dönüş gerilimi: yakl. 2,5 V.

Süreklilik testi

Seçim şalteri ile "Ω / °)))" ayarlayın. SELECT butonu ile süreklilik testine çevirin. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu V / mV / Ω soketi ile birleştirin. Ölçüm kablolarını test devresine bağlayın. 60 Ω altındaki bir dirençte bir sinyal öter.

Önemli: Ölçüm devresinde gerilim olmamasına ve boşaltılmış kondansatörlere dikkat edin.

Ölçüm aralığı

○)))

İşlev

Entegre edilmiş zil sesi 60 Ω'a kadar sürekliliği bildirir

Frekans

Seçim şalterini "Hz"ye ayarlayın. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu V / mV / Ω soketi ile birleştirin. Ölçüm kablolarını test devresine bağlayın. Ölçüm sonucunu ekrandan okuyun.

Ölçüm aralığı	Çözünürlük	Hassasiyet
Lojik frekans (2,5 ~ 5 Vp)
5 Hz ~ 2 MHz	0,001 Hz	± %0,006 + 4 Digit
Lineer frekans (500 mV ~ 1000 V, sadece AC ölçüm aralığında!)
5 Hz ~ 60 kHz	0,001 Hz	± %0,006 + 4 Digit

• Giriş empedansı: 3 kΩ

Tarama orani

Seçim şalterini "Hz"ye ayarlayın. SELECT butonuna basarak kullanım oranı ölçüm aralığına çevirin. Siyah ölçüm kablosunu "COM" soketi ile ve kırmızı ölçüm kablosunu V / mV / Ω soketi ile birleştirin. Ölçüm kablolarını test devresine bağlayın. Ölçüm sonucunu ekrandan okuyun.

Ölçüm aralığı	Çözünürlük	Hassasiyet
Tarama oranı (2,5 ~ 5 Vp bei 5 Hz ~ 60 kHz)
%5 ~ %95	%0,01	± %2 + 5 Digit

• Giriş empedansı: 3 kΩ

Göreceli değer ölçümü

"REL" butonuna basılmasında göreceli değer ölçüm yöntemini devreye sokarsınız. Butona basılmasında henüz ölçülmüş veya gösterilmiş değer sabit tutulur ve sonraki değerden çıkarılır.

"REL" butonu aynı şekilde ölçüm kablolarının direncini kompanze etmek için kullanılabilir.

Bakım

Cihaz kullanım kılavuzu doğrultusundaki kullanımda özel bir bakıma gerek duymaz.

Temizlik

Cihaz günlük kullanımdan dolayı kirlenme durumunda kalırsa nemli bir bez ve bir miktar yumuşak deterjan ile temizlenebilir. Temizlik için kuvvetli temizleyici maddeleri veya solventleri kesinlikle kullanmayın.

Pil değişimi

Ekranda batarya simgesi betirdiğinde pillerin değiştirilmesi gerekir. Pil değişiminden önce ölçüm kabloları cihazdan mutlaka ayrılmalıdır!

Arka tarafta katlanabilir ayakların altında bulunan iki vidayı sökün, pil yuvasını açın ve boşalmış pilleri çıkarın. Yeni pilleri (6 x 1,5 V AAA Micro) yerleştirin. Doğru kutuplara dikkat edin. Pil yuvasını yerine oturtun ve vidalayarak kapatın.

Sadece belirtilen pilleri kullanın!

Piller ev çöpüyle birlikte atılmamalıdır! Atık imha mevzuatını dikkate alın!

Sigorta değiştirme

Sigorta değişimi gerektiğinide önce ölçüm kablolarını cihazdan ayırın ve katlanabilir ayakların arka tarafındani pil yuvasının arkasındaki iki vidayı sökün. Pil yuvası kapağını dikkatli bir şekilde açın ve değiştirilecek sigortanın ilgili koruyucu başlığını çıkarın ve arızalı sigortayı aynı tipteki (F 10 A / 1000 V veya F 500 mA / 1000 V) sigorta ile değiştirin. Koruyucu başlığı tekrar yerine oturtun ve pil yuvasını vidalayarak kapatın

Sadece verilmiş değerlerdeki sigortaları kullanın!

PC yazılımı

CD'nin içeriğini PC'nizin Windows gezgininde açın ve Setup.exe'yi uygulayın.

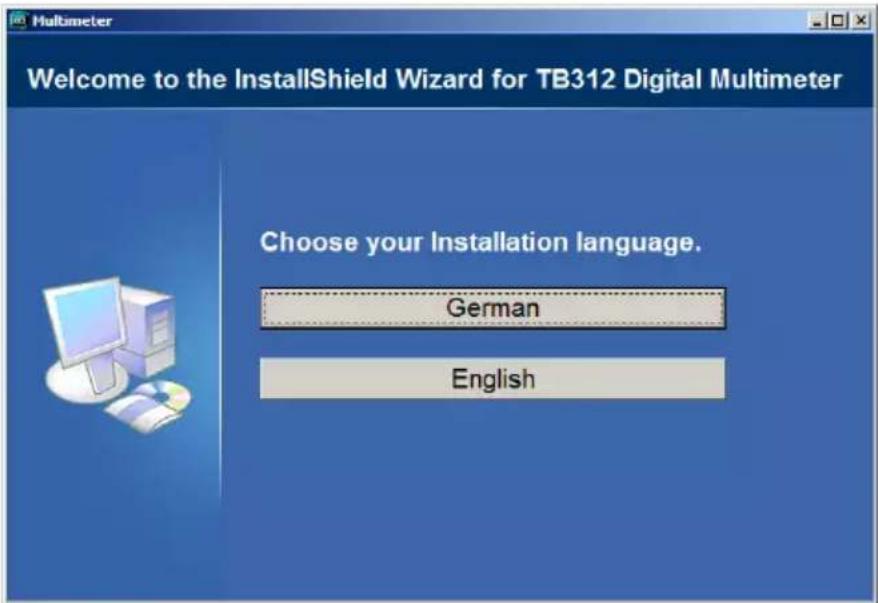

Şimdi aşağıdaki seçim menüsü görüntülenir:

Dil için ilgili komut penceresini tıklayın.

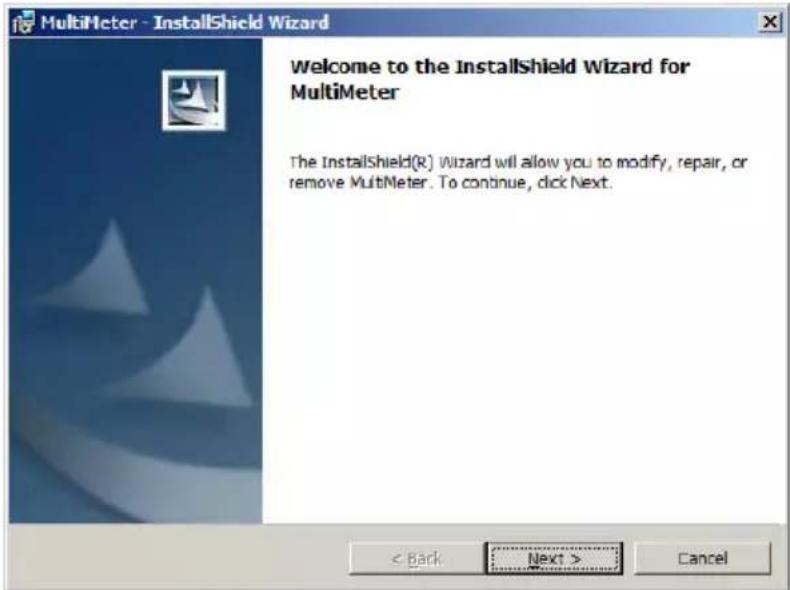

Şimdi kurulum dosyalarının açılımından sonra kurulum sihirbazı gözükür:

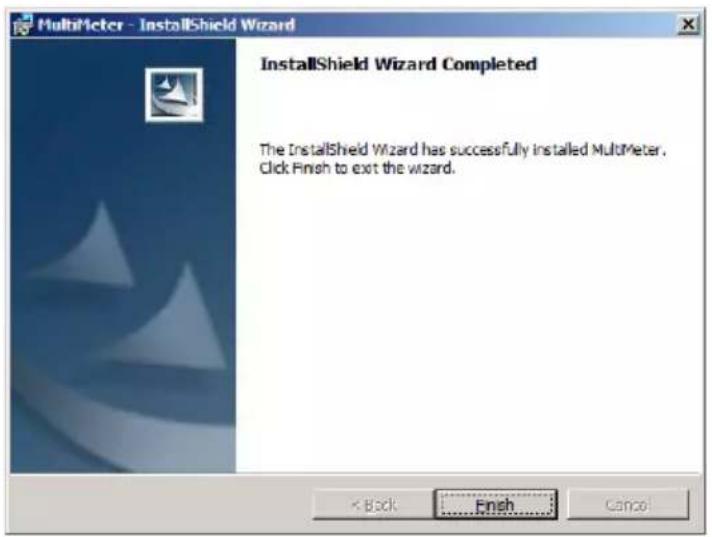

"İleri" butonunu tıklayın, kurulum komutunu seçin ve tekrar "İleri" ve daha sonra "Kurulum" ve kurulumun sonunda "Son" komutlarını tıklayın:

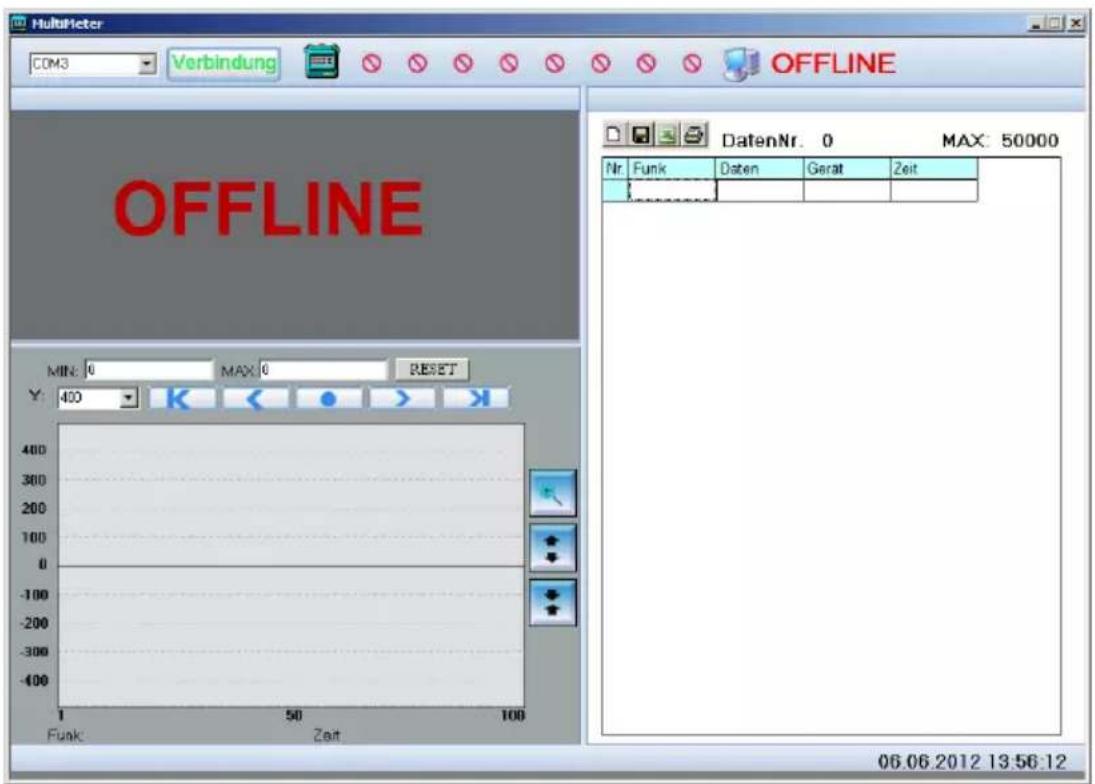

Multimetre programı içindeki Multimeter.exe'yi tıklayın veya masa üstündeki Multimeter.exe ikonuna çift tıklayın ve ana pencere gözükür:

Multimetreyi PC'nizin bir USB arayüzüne takın ve "HOLD" butonunu "PCLINK" ekranda görününceye kadar basılı tutun.

Sürücü otomatik olarak kurulmuyorsa, CD'deki "Sürücüler" klasörünü açın

Ve xxxInstaller.exe'yi işletim sisteminizin ilgili klasörüne uygulayın.

Aşağıdaki işletim sistemleri desteklenecektir: Windows 2000, XP, 2003, Vista ve Windows 7.

Başarılı kurulumdan sonra sürücü sanal bir COM arayüzü oluşturur, lütfen aygıt yöneticisindeki atanmış COM çıkışına (COM2, COM3...) bakın.

Bu COM çıkışını programın ana penceresinde sol üste yerleştirin ve "Bağlantı"ya basın.

Multimetre şalter düğmesinin konumuna göre ana pencerenin sol üst bölümünde göstergenin bir kopyasını, bunun altında bir XY diyagramını göreceksiniz, sağ tarafta daha sonra kolaylıkla belleğe kaydedeceğiniz veriler bir listeye aktarılacak ve EXCEL'e aktarılacak veya çıktısı alınabileceği.

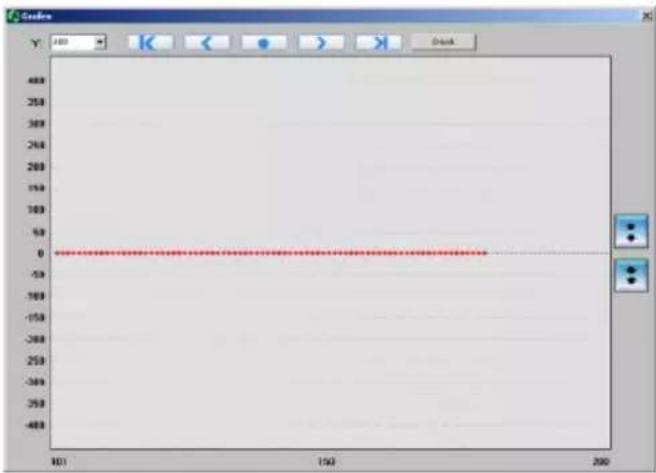

Diğer araçların yardımı ile XY diyagramının görüntüsünü değiştirebilirsiniz:

Üstteki okların yardımı ile zaman eksenini (X), yan okların yardımı ile Y eksenini değiştirebilirsiniz. "Yazdır" butonuna basılması ile aktüel göstergenin içeriği yazıcıya aktarılır.

Ana pencereyi kapatarak programı sonlandırın.

Teknik veriler

Hassasiyet %75 hava nemine sahip 18 °C - 28 °C aralığında bir sıcaklıkta 1 yıldır (diğer yıllık kalibrasyonlar teklif edilecektir).

Bağlantı soketleri ile topraklama arasındaki maks. gerilim: 1000 V AC / DC.

Sigortalar	F 500 mA 1000 V flinkF10 A 1000 V flink
Maks. işletme yüksekliği	2000 m deniz seviyesi üzerinde
Ekran yüksekliği	Çubuk grafik göstergeli 40 mm LCD ekran
Gösterge	maks. 59999 (43⁄4 Digit)
Polarizasyon göstergesi	otomatik
Taşma göstergesi	"1" görüntülenir
Tarama hızı	yakl. 330 ms.
Pil durumu	Pil sembolü görüntülenir
Akım beslemesi	6 x 1,5 V AAA Micro
Çalışma sıcaklığı	0 °C ila 50 °C bağlı nem < %80
Depolama sıcaklığı	-20 °C ila 60 °C bağlı nem < %80
Boyutlar	(210 x 105 x 45 mm)
Ağırlık	560 g, piller dahil
Kategori	CAT III 1000 V
Arabirim	USB, optik bağlantı

Содержание

Содержание 195

Указания 196
