Produkttyp	Digitalmultimeter
Marke	Testboy
Modell	TB 312
Abmessungen (L x B x H)	210 x 105 x 45 mm
Gewicht (mit Batterien)	560 g
Stromversorgung	6 Batterien 1,5 V AAA
Anzeige	LCD 40 mm, 59999 Punkte (4 3/4 Stellen) mit Bargraphen
Messkategorie	CAT III 1000 V
Maximalspannungen	1000 V DC/AC zwischen Anschlüssen und Masse
Sicherungen	F 500 mA/1000 V (flink) und F 10 A/1000 V (flink)
Messfunktionen	Gleich-/Wechselspannung, Gleich-/Wechselstrom, Widerstand, Kapazität, Frequenz, Tastverhältnis, Diodentest, Durchgangsprüfung, Relativmessung, dBm
Gleichspannungsbereich	50 mV bis 1000 V
Wechselspannungsbereich	50 mV bis 1000 V (40 Hz – 20 kHz)
Gleichstrombereich	500 µA bis 10 A
Wechselstrombereich	500 µA bis 10 A (40 Hz – 20 kHz)
Widerstandsbereich	500 Ω bis 50 MΩ
Kapazitätsbereich	50 nF bis 5000 µF
Frequenzbereich	5 Hz bis 2 MHz (Logik), 5 Hz bis 60 kHz (Linear)
PC-Schnittstelle	USB (optische Kopplung)
Inklusive Software	Ja (CD)
Betriebstemperatur	0 °C bis 50 °C, rel. Feuchte < 80 %
Lagertemperatur	-20 °C bis 60 °C, rel. Feuchte < 80 %
Maximale Höhe	2000 m
Wartung	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel; Batterie- und Sicherungswechsel möglich
Sicherheit	Doppelte Isolierung, Einhaltung der CE-Normen, Überspannungsschutz

Häufig gestellte Fragen - TB 312 Testboy

Wie messe ich eine Gleichspannung mit dem TB 312?

Stellen Sie den Drehschalter auf den Bereich V (mV oder V). Schließen Sie das schwarze Kabel an COM, das rote Kabel an V/mV/Ω an. Legen Sie die Spitzen an die Schaltung. Lesen Sie den Wert am Display ab. Die Polarität wird automatisch angezeigt.

Wie ist die Vorgehensweise zur Messung eines Stroms über 500 mA?

Verwenden Sie für Ströme > 500 mA immer den 10A-Anschluss (links). Schließen Sie das rote Kabel an die 10A-Buchse und das schwarze Kabel an COM an. Stellen Sie den Drehschalter auf den entsprechenden A-Bereich. Achtung: Messzeit max. 10 Sekunden, dann 15 Minuten abkühlen lassen.

Wie teste ich eine Diode mit dem TB 312?

Stellen Sie den Drehschalter auf die Diodenposition (Symbol ➞). Schließen Sie das rote Kabel an V/mV/Ω und das schwarze Kabel an COM an. Verbinden Sie die rote Spitze mit der Anode und die schwarze mit der Kathode. Das Display zeigt die Durchlassspannung der Diode an.

Wie führe ich einen Durchgangstest durch?

Stellen Sie den Drehschalter auf Ω/°). Drücken Sie SELECT, um in den Durchgangsmodus zu wechseln. Schließen Sie die Kabel wie bei einem Widerstand an. Ein akustisches Signal ertönt, wenn der Widerstand unter 60 Ω liegt. Stellen Sie sicher, dass der Stromkreis spannungsfrei ist.

Wie wechsle ich die Batterien des Multimeters?

Trennen Sie die Messleitungen. Öffnen Sie das Batteriefach auf der Rückseite (Schrauben unter dem Klappfuß lösen). Ersetzen Sie die 6 Batterien 1,5 V AAA unter Beachtung der Polarität. Schließen Sie das Fach.

Wie wechsle ich eine Sicherung?

Trennen Sie die Kabel. Öffnen Sie das Batteriefach. Entfernen Sie die Schutzabdeckung der entsprechenden Sicherung. Ersetzen Sie sie durch eine identische Sicherung (F 500 mA/1000 V oder F 10 A/1000 V flink). Setzen Sie die Abdeckung wieder auf und schließen Sie das Fach.

Wie verbinde ich das TB 312 mit einem PC?

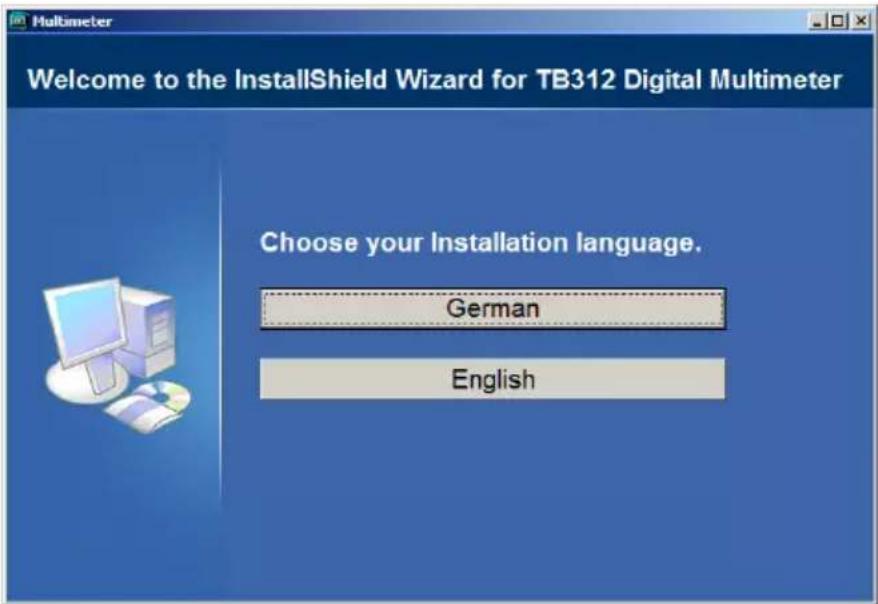

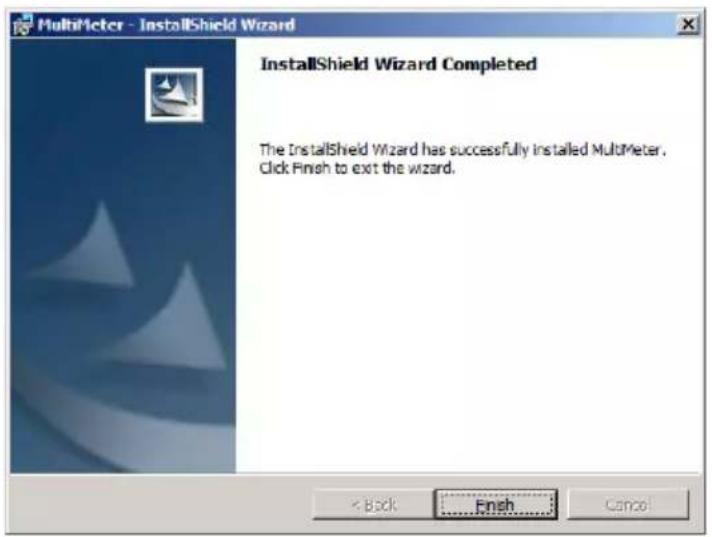

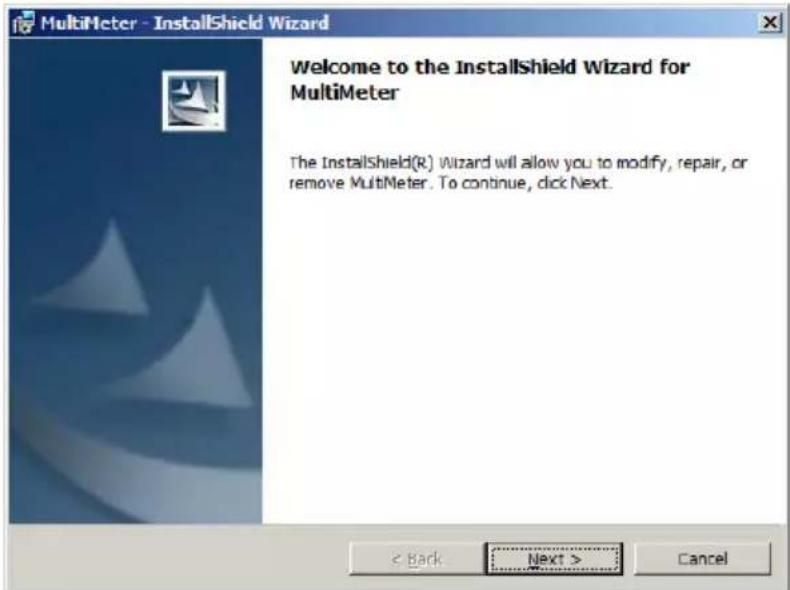

Installieren Sie die Software von der CD. Schließen Sie das USB-Kabel an. Halten Sie HOLD gedrückt, bis 'PCLINK' angezeigt wird. Wählen Sie in der Software den virtuellen COM-Port (Überprüfung im Geräte-Manager) und klicken Sie auf Verbinden.

Was bedeutet das Symbol 'AUTO' auf dem Display?

Das Symbol 'AUTO' zeigt an, dass die automatische Messbereichswahl aktiv ist. Sie können durch Drücken von RANGE in den manuellen Modus wechseln.

Welche Sicherheitsvorkehrungen sind vor der Benutzung des Geräts zu beachten?

Beachten Sie die fünf Sicherheitsregeln: Trennen, Wiedereinschalten verhindern, Spannungsfreiheit feststellen, Erden und Abdecken benachbarter unter Spannung stehender Teile. Verwenden Sie nur CAT III 1000 V Messleitungen. Überschreiten Sie nicht die maximalen Bereiche.

Wie reinige ich das Multimeter?

Verwenden Sie ein feuchtes Tuch mit einem milden Haushaltsreiniger. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Stellen Sie sicher, dass das Gerät ausgeschaltet und abgeklemmt ist, bevor Sie es reinigen.

BEDIENUNGSANLEITUNG TB 312 Testboy

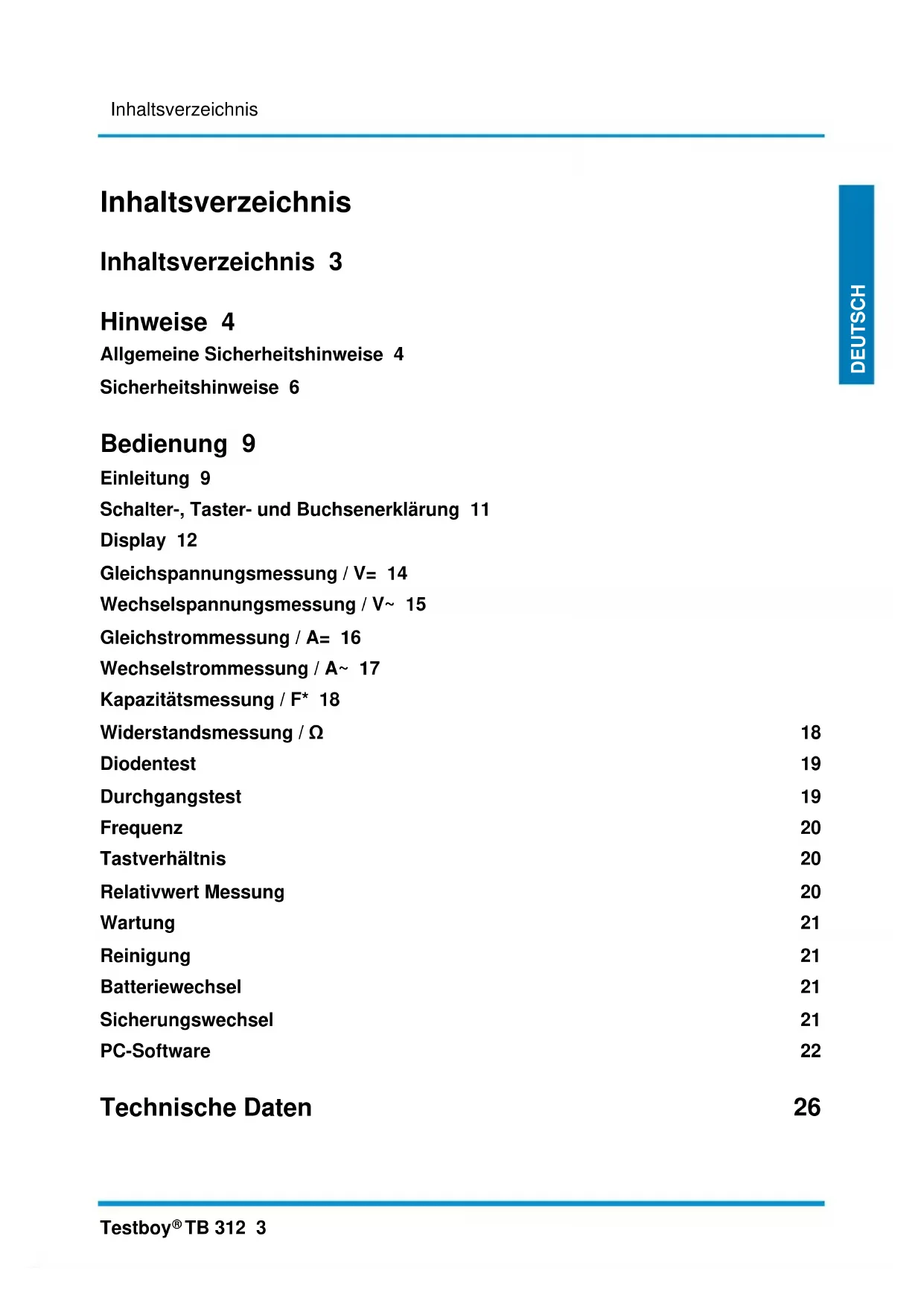

Inhaltsverzeichnis 3

Hinweise 4

Allgemeine Sicherheitshinweise 4

Sicherheitshinweise 6

Bedienung 9

Einleitung 9

Schalter-, Taster- und Buchsenerklärung 11

Display 12

Gleichspannungsmessung / V= 14

Wechselspannungsmessung / V\~ 15

Gleichstrommessung / A= 16

Wechselstrommessung / A\~ 17

Kapazitätsmessung / F* 18

Widerstandsmessung / Ω 18

Diodentest 19

Durchgangstest 19

Frequenz 20

Tastverhältnis 20

Relativwert Messung 20

Wartung 21

Reinigung 21

Batteriewechsel 21

Sicherungswechsel 21

PC-Software 22

Technische Daten 26

Hinweise

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern.

© Testboy GmbH, Deutschland.

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Einleitung

Das Testboy ^® TB 312 ist ein universell einsetzbares Multimeter. Das Messgerät wird nach den neuesten Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben.

Lieferumfang

Multimeter TB 312
Sicherheitsmessleitungen (CAT III 1000 V)
Bedienungsanleitung
| PC-Software (CD)
USB Kabel

Sicherheitsmaßnahmen

Das TB 312 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.

Achtung!

Benutzen Sie nur die beigefügten Sicherheits-Messleitungen oder äquivalente Messleitungen, die der richtigen Messkategorie CAT III 1000 V genügen.

Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen größer 70 V (35 V) DC oder 33 V (16 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar. (Werte in Klammern gelten für z.B. medizinische oder landwirtschaftliche Bereiche)
Vor jeder Messung vergewissern, dass die Messleitung und das Prüfgerät in einwandfreiem Zustand sind.
Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehenen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

Das Prüfgerät darf nur in den spezifizierten Messbereichen eingesetzt werden.

Nach der Norm EN 61010-1 werden folgende Messkategorien definiert:

Messkategorie CAT II

Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker in Haushalt, Büro und Labor.

Messkategorie CAT III

Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler.

Messkategorie CAT IV

Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungsschutz, Hauptanschluss.

Schalter-, Taster- und Buchsenerklärung

(1)V / Ω / dBm / HzBuchse	Rote Messleitung für alle vom Gerät zulässigen Signalarten.
(2) COM Buchse	Schwarze Messleitung für alle vom Gerät zulässigen Signalarten.
(3) mA Buchse	Für Strommessungen bis 500 mA
(4) 10 A Buchse (links)	Bei Strommessungen ab 500 mA muss die 10 A Buchse benutzt werden.
(5) Wahlschalter Messfunktion	Bei Betätigung des Drehschalters können die verschiedenen Grundmessarten gewählt werden.
(6) POWER Schalter	Das Gerät wird über einen „POWER“ Druckschalter ein- und ausgeschaltet.
(7) RANGE Taste	Manuelle Messbereichswahl
(8) SELECT Taste (gelb)	Messartwahl (gelbe Beschriftung)
(9) WAKE Taste	Aufwecken des Gerätes aus dem Schlafmodus
(10) MAX/MIN Taste	Messwertanzeige MAX, MIN und MAX-MIN Wert
(11) REL Taste	Umstellung auf Relativwertanzeige
(12) HOLD Taste	Messwertspeicherung
(13) LIGHT Taste	Hintergrundbeleuchtung
(14) ~ HZ Taste	Frequenzmessung während Spannung- und Strommessung
(15) LCD Anzeige	Siehe unten

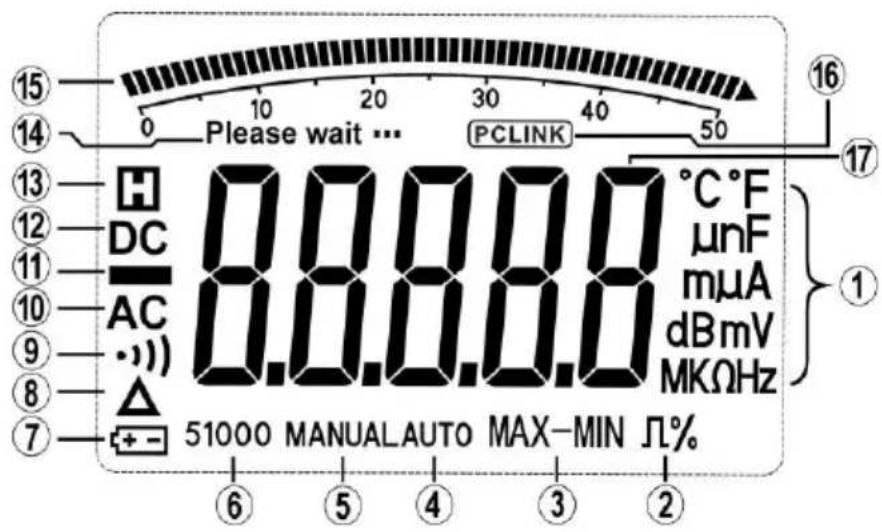

Display

Please wait ... PCLINK °C °F μnF mμA dBmV MKΩHz 51000 MANUAL AUTO MAX-MIN Π% ⑥ ⑤ ④ ③ ②

Nummer	Symbol	Funktion
1	°C °F	Temperaturmessung °C oder °F
1	mnF	Kapazitätsmessung nF oder mF
1	mμA	Strommessung μA, mA oder A
1	dBmV	dBm oder Spannungsmessung mV oder V
1	MKΩHz	Widerstandsmessung Ω, KΩ oder MΩ sowie Frequenzmessung Hz, KHz, MHz
2	Ω %	Tastverhältnis in %
3	MAX-MIN	Messwerterfassung MAX maximaler, MIN minimaler, MAX-MIN differenzierter Wert
4	AUTO	Automatische Messbereichswahl
5	MANUAL	Manuelle Messbereichswahl
6	51000	Messwertanzeige 5, 50, 500 und 1000, 5000, usw.
7		Batteriesymbol bei schwacher Batterie
8		Relativmessung
9		Durchgangsmessung
10		Wechselspannung oder Wechselstrommes-sung
11		Negative Messwert
12	DC	Gleichspannung oder Gleichstrom
13		Messwertspeicherung
14	Please Wait ...	Warteanzeige beim Messen von Kapazitäten von 50 μF - 5000 μF im automatischen Mess-bereich, um die Genauigkeit zu wahren, bis der Kondensator komplett entladen wurde
15		Analoge Bargraph-Anzeige
16	PCLINK	USB Anbindung
17		Messwertanzeige

Gleichspannungsmessung / V=

Mit dem Wahlschalter den geeigneten Bereich (mV oder V) einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der roten V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen. Die Polarität der Spannung wird ebenfalls angezeigt.

Gleichspannung

Messbereich	Auflösung	Genauigkeit
50 mV	0,001 mV	± 0,03 % v.M.+ 10 Digit
500 mV	0,01 mV	± 0,03 % v.M.+ 6 Digit
5 V	0,1 mV
50 V	1 mV
500 V	10 mV
1000 V	0,1 V

• Eingangswiderstand: 10 MΩ.
• Max. Eingangsspannung: 1000 V DC.

Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Messverfahren umgestellt werden.

Wechselspannungsmessung / V\~

Mit dem Wahlschalter den geeigneten Bereich (mV oder V\~) einstellen. Durch Drücken der SELECT Taste auf AC stellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der roten V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Wechselspannung

Messbereich	Auflösung	Genauigkeit
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
50 mV	0,001 mV	± 0,5 % v.M. + 40 Digit	± 1 % v.M. + 40 Digit	± 2,5 % v.M. + 40 Digit
500 mV	0,01 mV
5 V	0,1 mV
50 V	1 mV
500 V	10 mV			n. spezifiziert
1000 V	0,1 V		n. spezifiziert	n. spezifiziert

Angegebene Genauigkeit nur bei 10 % bis 100 % des Messbereiches gültig.

- Eingangswiderstand: 10 MΩ.

- Max. Eingangsspannung: 1000 V AC RMS, Frequenzbereich: 40 Hz – 20 kHz.

Durch Drücken der SELECT Taste kann zwischen dem AC und dBm Messbereich umgestellt werden.

Gleichstrommessung / A=

Mit dem Wahlschalter den geeigneten Bereich ( A, mA oder A) einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der mA oder 10 A Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen. Die Stromrichtung wird durch Vorzeichen ebenfalls angezeigt.

Bei einem Strom über 500 mA, muss zur Messung die „10 A“-Buchse benutzt werden!

Gleichstrom

Messbereich	Auflösung	Genauigkeit
500 μA	0,01 μA	± 0,15 % v.M. + 15 Digit
5000 μA	0,1 μA
5 mA	1 μA
50 mA	10 μA
500 mA	0,1 mA	± 0,5 % v.M. + 10 Digit
10 A*	1 mA

• 500 mA-Bereich abgesichert durch eine F 500 mA / 1000 V.
• 10 A-Bereich ist abgesichert durch F 10 A / 1000 V.
• im 10 A-Bereich maximale Einschaltdauer beachten!

\* Zum Schutz vor Überhitzung des Gerätes nach max. 10 Sekunden Messung eine Pause von 15 Minuten zwecks Abkühlung einhalten.

Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Messverfahren umgestellt werden.

Wechselstrommessung / A\~

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der mA oder 10 A Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Bei einem Strom über 500 mA muss zur Messung die „10 A“-Buchse benutzt werden!

Wechselstrom

Messbereich	Auflösung	Genauigkeit
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
500 μA	0,01 μA	± 0,75 % v.M.+ 20 Digit	± 1 % v.M.+ 20 Digit	± 1,2 % v.M.+ 5 Digit
5000 μA	0,1 μA	± 0,75 % v.M.+ 10 Digit	± 1 % v.M.+ 10 Digit	± 1,2 % v.M.+ 5 Digit
50 mA	1 μA	± 0,75 % v.M.+ 20 Digit	± 1 % v.M.+ 20 Digit	± 1,2 % v.M.+ 5 Digit
500 mA	10 μA	± 0,75 % v.M.+ 10 Digit	± 1 % v.M.+ 10 Digit	± 1,2 % v.M.+ 5 Digit
5 A	0,1 mA	± 0,75 % v.M.+ 20 Digit	± 1,5 % v.M.+ 20 Digit	± 1,2 % v.M.+ 5 Digit
10 A*	1 mA	± 1 % v.M.+ 10 Digit	± 1,5 % v.M.+ 10 Digit	n. spezifiziert

Angegebene Genauigkeit nur bei 10 % - 100 % des Messbereiches gültig.

• 500 mA-Bereich ist abgesichert durch F 500 mA / 1000 V.
• 10 A-Bereich ist abgesichert durch F 10 A / 1000 V.
• im 10 A-Bereich maximale Einschaltdauer beachten!
• Frequenzbereich: 40 – 20000 Hz.

\* Zum Schutz vor Überhitzung des Gerätes nach max. 10 Sekunden Messung eine Pause von 15 Minuten zwecks Abkühlung einhalten.

Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Messverfahren umgestellt werden.

Kapazitätsmessung / F\*

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
50 nF	0,01 nF	± 1 % + 5 Digit
500 nF	0,1 nF
5 μF	1 nF
50 μF	10 nF
500 μF	0,1 μF	± 2 % + 5 Digit
5000 μF	1 μF

Eingangsimpedanz: 180 kΩ, Testspannung: 1,2 V, Teststrom. 2,5 mA

\*Die Kondensatoren vor jeder Messung entladen!

Widerstandsmessung / Ω

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
500 Ω	0,01 Ω	± 0,1 % + 10 Digit
5 kΩ	0,1 Ω	± 0,1 % + 5 Digit
50 kΩ	1 Ω
500 kΩ	10 Ω
5 MΩ	100 Ω	± 0,1 % + 10 Digit
50 MΩ	1 kΩ	± 0,5 % + 10 Digit

Eingangsimpedanz: 10 MΩ, Testspannung: 3 V, Teststrom: 2 mA.

Diodentest

Mit dem Wahlschalter auf „▶“ einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Rote Messleitung = Anode, Schwarze Messleitung = Kathode. Die Vorwärtsspannungsabfall wird angezeigt.

Messbereich	Auflösung	Anzeige
	0,1 mV	Vorwärtsspannung

- Vorlaufstrom: ca. 0,7 mA, Rücklaufspannung: ca. 2,5 V.

Durchgangstest

Mit dem Wahlschalter auf „Ω / °)“ einstellen. Mit der SELECT Taste auf Durchgangsprüfung wechseln. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Bei einem Widerstand unter 60 Ω ertönt ein Signal.

Wichtig: Achten Sie auf Spannungsfreiheit und entladene Kondensatoren am Messkreis.

Messbereich	Funktion
°))	Der integrierte Summer meldet Durchgang bis 60 Ω

Frequenz

Den Wahlschalter auf „Hz“ einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
Logikfrequenz (2,5 ~ 5 Vp)
5 Hz ~ 2 MHz	0,001 Hz	± 0,006 % + 4 Digit
Linearfrequenz (500 mV ~ 1000 V, nur im AC Messbereich!)
5 Hz ~ 60 kHz	0,001 Hz	± 0,006 % + 4 Digit

• Eingangsimpedanz: 3 kΩ

Tastverhältnis

Den Wahlschalter auf „Hz“ einstellen. Durch drücken der Taste SELECT auf den Tastverhältnis-Messbereich wechseln. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
Tastverhältnis (2,5 ~ 5 Vp bei 5 Hz ~ 60 kHz)
5 % ~ 95 %	0,01 %	± 2 % + 5 Digit

• Eingangsimpedanz: 3 kΩ

Relativwert Messung

Beim Drücken der Taste „REL“ schalten Sie das Relativwert Messverfahren ein. Beim Drücken der Taste wird der gerade gemessene oder angezeigte Wert festgehalten und dem nachfolgendem abgezogen werden.

Die Taste „REL“ kann ebenfalls dazu genutzt werden den Widerstand der Messleitungen zu kompensieren.

Wartung

Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Batteriewechsel

Der Batteriewechsel wird nötig, wenn das Batteriesymbol für Display erscheint. Vor dem Batteriewechsel müssen die Messleitungen vom Gerät getrennt sein!

Rückseitig befindliche zwei Schrauben unter dem abklappbaren Standfuß entfernen, Batteriefach öffnen und entladene Batterien entfernen. Neue Batterien (6 x 1,5 V AAA Micro) einlegen. Achten Sie auf richtige Polarität. Batteriefach aufsetzen und zuschrauben.

Verwenden Sie nur die angegebenen Batterien!

Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsorgungsvorschriften!

Sicherungswechsel

Bei nötigen Sicherungswechsel vorher Messleitungen vom Gerät entfernen und rückseitige zwei Schrauben des Batteriefaches hinter dem abklappbaren Standfuß lösen. Den batteriefachdeckel vorsichtig entfernen und die entsprechende Schutzkappe der zu wechselnden Sicherung abheben und die defekte Sicherung mit einer des gleichen Typs (Sicherung F 10 A / 1000 V oder F 500 mA / 1000 V) ersetzen. Schutzkappe wieder aufsetzen und Batteriefach wieder zuschrauben

Verwenden Sie nur Sicherungen mit den angegebenen Werten!

PC-Software

Öffnen Sie den Inhalt der CD im Explorer Ihres PC auf und führen Sie die Setup.exe aus.

Es erscheint folgendes Auswahlmenü:

Klicken Sie auf die entsprechende Schaltfläche für die Sprache.

Nun erscheint nach entpacken der Installationsdateien der Installationsassistent:

Klicken Sie auf „Next“, wählen Sie den Installationsorder und klicken wieder auf „Next“ und dann auf „Install“, am Ende der Installation auf „Finish“:

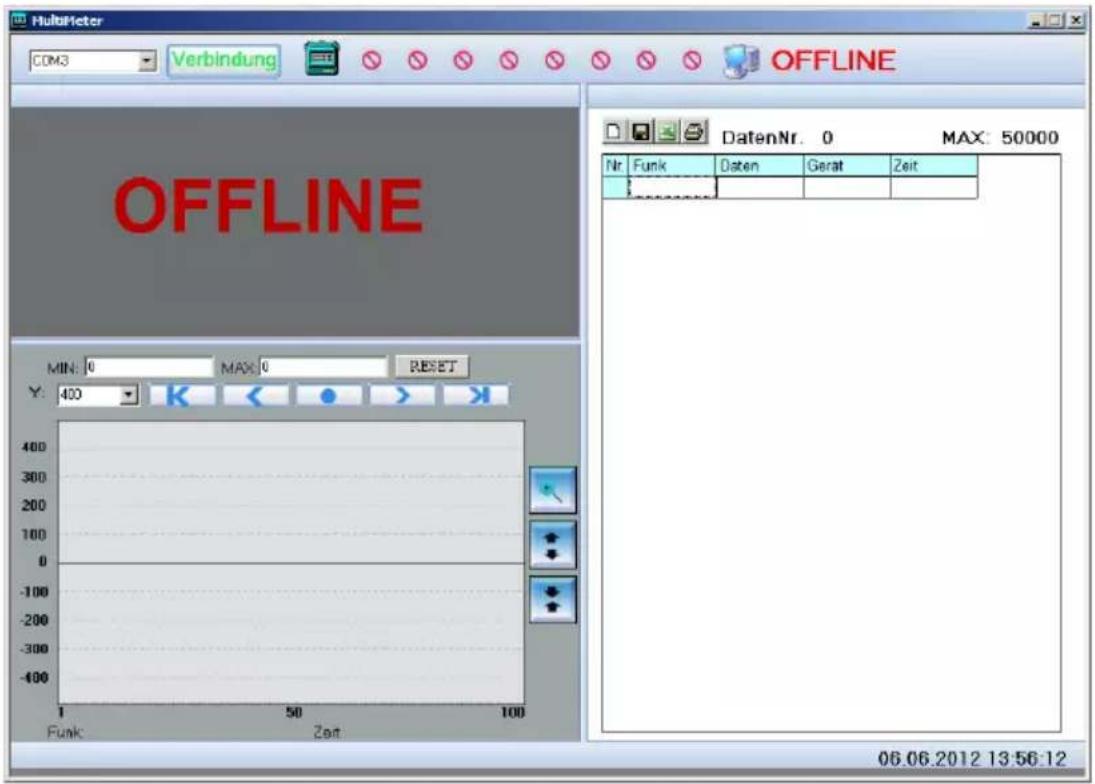

Unter Programme/Multimeter klicken Sie auf Multimeter.exe oder doppelklicken Sie auf das Multimeter.exe-Icon auf dem Desktop und es erscheint das Hauptfenster:

MultiHeter COM3 Verbindung OFFLINE OFFLINE Min: 0 MAX: 0 RESET Y: 400 K < > > Funk Zeit 400 300 200 100 0 -100 -200 -300 -400 1 50 100 DatenNr. 0 MAX: 50000 Nr Funk Daten Gerät Zeit 06.06.2012 13:56:12

Schließen Sie das Multimeter an eine USB-Schnittstelle Ihres PCs an und halten die Taste „HOLD“ gedrückt, bis „PCLINK“ im Display erscheint.

Wenn der Treiber nicht automatisch installiert wird, öffnen Sie auf der CD den Ordner „drivers“

Und führen den xxxInstaller.exe im jeweiligen Ordner Ihres Betriebs-systemes aus.

Folgende Betriebssysteme werden unterstützt: Windows 2000, XP, 2003, Vista und Windows 7.

Nach erfolgter Installation der Treiber wird ine virtuelle COM-Schnittstelle generiert, schauen Sie bitte in den Gerätemanager nach dem zugewiesenen COM-Port (COM2, COM3...).

Stellen Sie diesen COM-Port im Hauptfenster des Programmes links oben ein und drücken auf „Verbindung“.

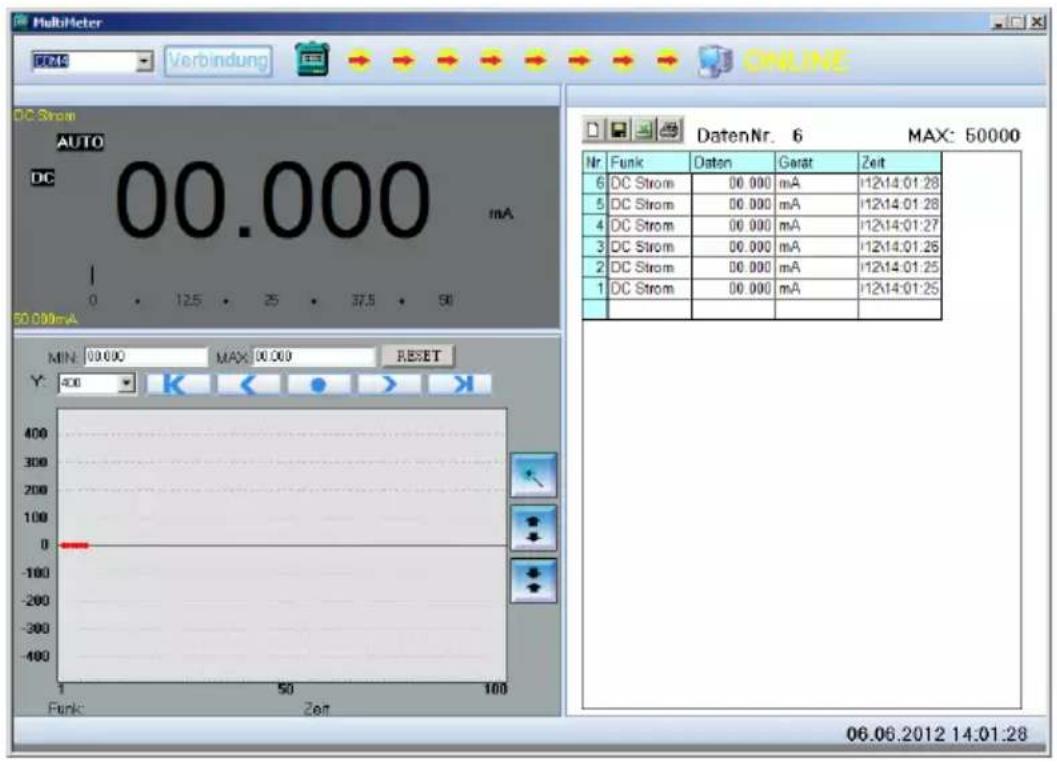

Je nach Stellung des Drehschalters am Multimeter sehen Sie eine Kopie der Anzeige im linken oberen Bereich des Hauptfensters, darunter ein XY-Diagramm, auf der rechten Seite werden die Date in eine Liste übertragen, die Sie dann einfach speichern, in EXCEL übertragen oder drucken können.

MultiMeter FUND Verbindung ONLINE DC Strom AUTO DC 00.000 mA 0 125 25 37.5 50 50.000mA MIN: 00.000 MAX: 00.000 RESET Y: 400 Funk Zeit Daten Daton Gerät Zeit 6 DC Strom 00.000 mA H2X14:01:28 5 DC Strom 00.000 mA H2X14:01:28 4 DC Strom 00.000 mA H2X14:01:27 3 DC Strom 00.000 mA H2X14:01:26 2 DC Strom 00.000 mA H2X14:01:25 1 DC Strom 00.000 mA H2X14:01:25 6 6 DC Strom 00.000 mA H2X14:01:28 5 DC Strom 00.000 mA H2X14:01:28 4 DC Strom 00.000 mA H2X14:01:27 3 DC Strom 00.000 mA H2X14:01:26 2 DC Strom 00.000 mA H2X14:01:25 1 DC Strom 00.000 mA H2X14:01:25 6 6 DC Strom 00.000 mA H2X14:01:28 5 DC Strom 00.000 mA H2X14:01:28 4 DC Strom 00.000 mA H2X14:01:27 3 DC Strom

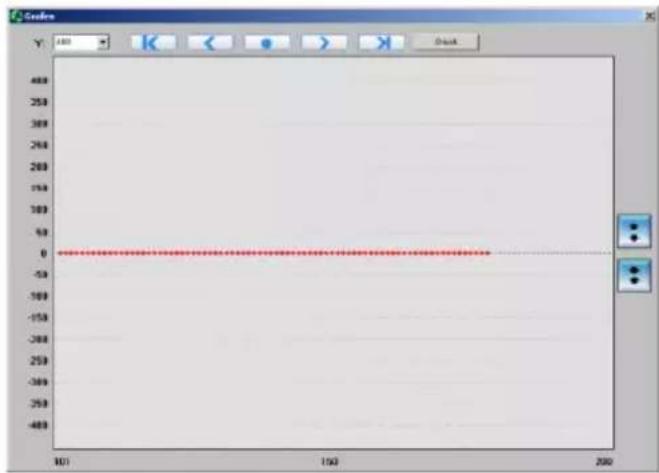

Mit Hilfe weiterer Werkzeuge könne Sie die Ansicht des XY-Diagrammes verändern:

Durch Bedienung der oberen Pfeile können Sie die Zeitbasis verändern (X), durch Bedienung der seitlichen Pfeile die Y-Achse. Durch klicken auf „Druck“ wird der Inhalt der aktuellen Anzeige dem Drucker übergeben.

Beenden Sie das Programm indem Sie das Hauptfenster schließen.

Technische Daten

Die Genauigkeit bezieht sich auf 1 Jahr bei einer Temperatur von 18 °C - 28 °C mit einer Luftfeuchtigkeit von 75 % (weitere jährliche Kalibrierungen werden angeboten).

Max. Spannung zwischen den Anschlussbuchsen und Masse:

1000 V AC / DC.

Sicherungen	F 500 mA 1000 V flinkF10 A 1000 V flink
Max. Betriebshöhe	2000 m über NN
Displayhöhe	40 mm LCD mit Bargraphanzeige
Anzeige	max 59999 (43⁄4 Digit)
Polaritätsanzeige	automatisch
Überlaufanzeige	„1“ wird angezeigt
Abtastrate	ca. 330 ms.
Batteriezustand	Batteriesymbol wird angezeigt
Stromversorgung	6 x 1,5 V AAA Micro
Betriebstemperatur	0 °C bis 50 °C RH < 80 %
Lagertemperatur	-20 °C bis 60 °C RH < 80 %
Abmessungen	210 x 105 x 45 mm
Gewicht	560 g inkl. Batterie
Kategorie	CAT III 1000 V
Schnittstelle	USB, optische Ankopplung

Table of Contents

© Testboy GmbH, Deutschland.

Turvallisuusohjeet

VAROITUS

MultiMeter COM3 Verbindung OFFLINE OFFLINE Min: 0 MAX: 0 RESET Y: 400 K < ● > > Funk Zeit Daten Nr. 0 MAX: 50000 Nr Funk Daten Gerät Zeit 06.06.2012 13:56:12

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de
