TB 312 - Multímetro Testboy - Manual de utilização gratuito

Tipo de produto	Multímetro digital
Marca	Testboy
Modelo	TB 312
Dimensões (C x L x A)	210 x 105 x 45 mm
Peso (com pilhas)	560 g
Alimentação	6 pilhas 1,5 V AAA
Display	LCD 40 mm, 59999 pontos (4 3/4 dígitos) com bargráfico
Categoria de medição	CAT III 1000 V
Tensões máximas	1000 V CC/CA entre conectores e terra
Fusíveis	F 500 mA/1000 V (rápido) e F 10 A/1000 V (rápido)
Funções de medição	Tensão contínua/alternada, corrente contínua/alternada, resistência, capacitância, frequência, ciclo de trabalho, teste de diodos, teste de continuidade, medição relativa, dBm
Faixa de tensão contínua	50 mV a 1000 V
Faixa de tensão alternada	50 mV a 1000 V (40 Hz – 20 kHz)
Faixa de corrente contínua	500 µA a 10 A
Faixa de corrente alternada	500 µA a 10 A (40 Hz – 20 kHz)
Faixa de resistência	500 Ω a 50 MΩ
Faixa de capacitância	50 nF a 5000 µF
Faixa de frequência	5 Hz a 2 MHz (lógico), 5 Hz a 60 kHz (linear)
Interface PC	USB (acoplamento óptico)
Software incluído	Sim (CD)
Temperatura de operação	0 °C a 50 °C, UR < 80%
Temperatura de armazenamento	-20 °C a 60 °C, UR < 80%
Altitude máxima	2000 m
Manutenção	Limpeza com pano úmido e detergente suave; substituição de pilhas e fusíveis possível
Segurança	Isolamento duplo, conformidade com as normas CE, proteção contra sobretensões

Perguntas frequentes - TB 312 Testboy

Como medir uma tensão contínua com o TB 312?

Ajuste o seletor para a faixa V (mV ou V). Conecte o fio preto em COM, o fio vermelho em V/mV/Ω. Aplique as pontas no circuito. Leia o valor na tela. A polaridade é exibida automaticamente.

Qual é o procedimento para medir uma corrente superior a 500 mA?

Para uma corrente > 500 mA, use sempre o conector 10 A (esquerda). Conecte o fio vermelho no conector 10 A e o fio preto em COM. Ajuste o seletor para a faixa A correspondente. Atenção: não ultrapasse 10 segundos de medição, depois deixe esfriar por 15 minutos.

Como testar um diodo com o TB 312?

Coloque o seletor na posição diodo (símbolo ➞). Conecte o fio vermelho em V/mV/Ω e o fio preto em COM. Conecte a ponta vermelha ao ânodo e a preta ao cátodo. A tela exibe a tensão direta do diodo.

Como realizar um teste de continuidade?

Ajuste o seletor para Ω/°). Pressione SELECT para entrar no modo continuidade. Conecte os fios como para uma resistência. Um sinal sonoro soa se a resistência for inferior a 60 Ω. Certifique-se de que o circuito está desligado.

Como substituir as pilhas do multímetro?

Desconecte os cabos de medição. Abra o compartimento de pilhas na parte traseira (desaparafuse os parafusos sob o suporte dobrável). Substitua as 6 pilhas 1,5 V AAA respeitando a polaridade. Feche o compartimento.

Como substituir um fusível?

Desconecte os cabos. Abra o compartimento de pilhas. Remova a tampa de proteção do fusível em questão. Substitua-o por um fusível idêntico (F 500 mA/1000 V ou F 10 A/1000 V rápido). Recoloque a tampa e feche.

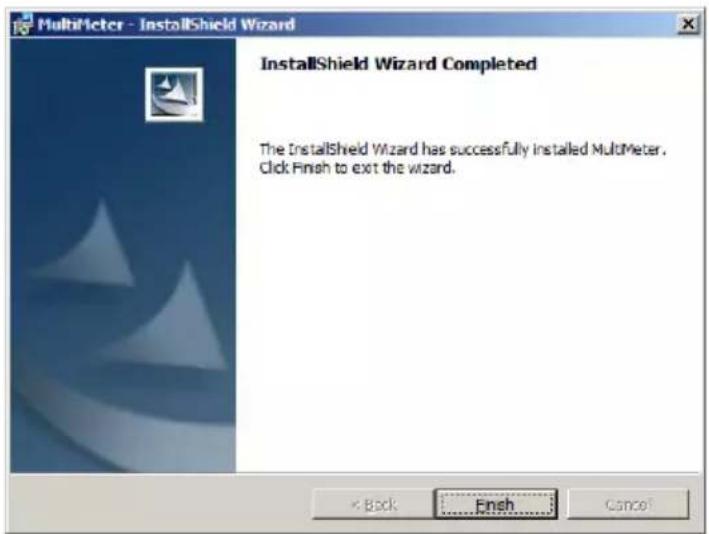

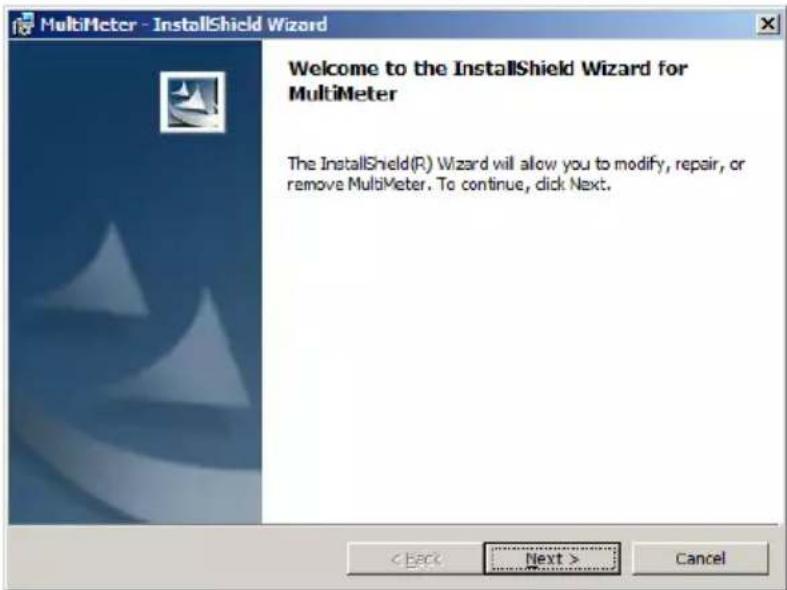

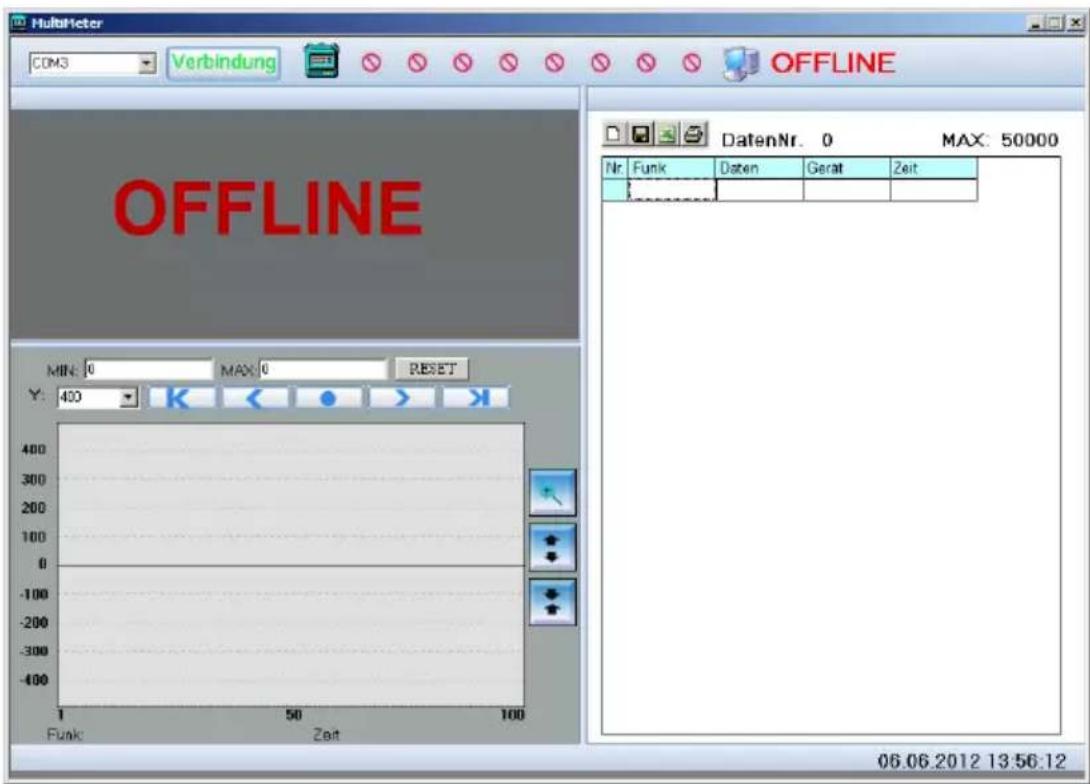

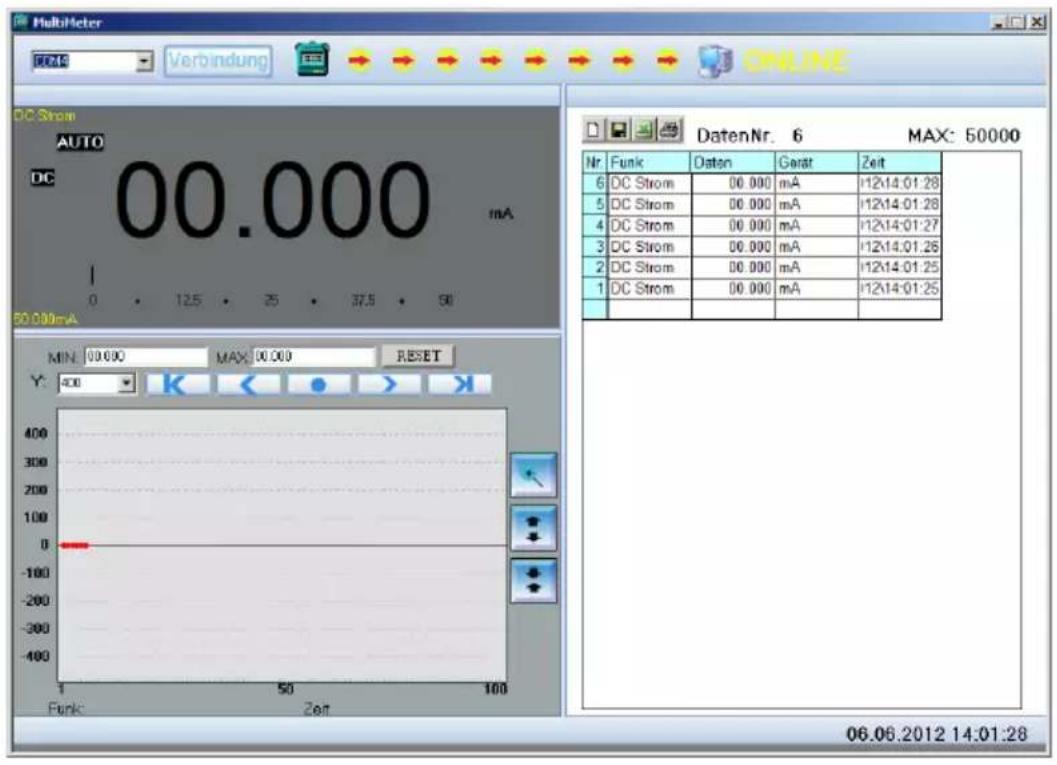

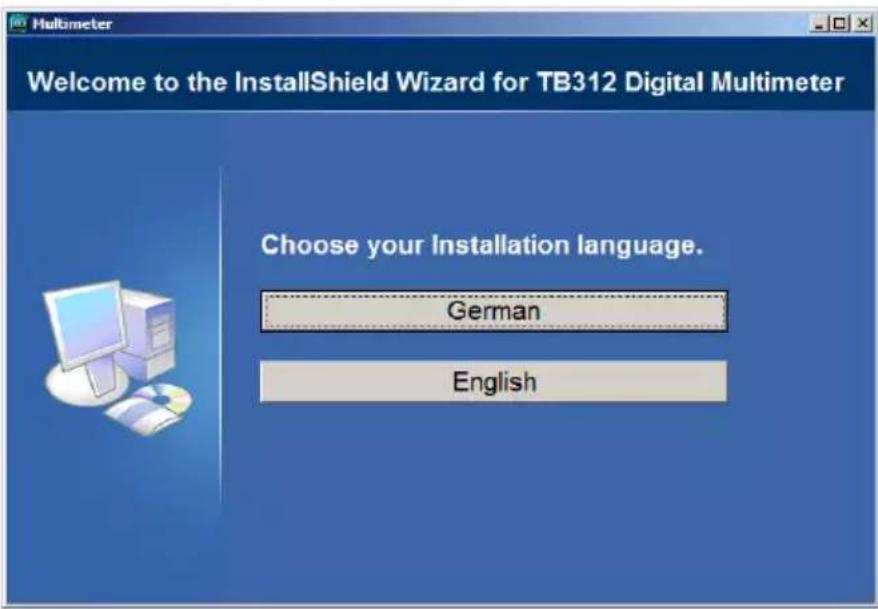

Como conectar o TB 312 a um PC?

Instale o software a partir do CD. Conecte o cabo USB. Mantenha HOLD pressionado até exibir 'PCLINK'. No software, selecione a porta COM virtual (verifique no gerenciador de dispositivos) e clique em Conectar.

O que significa o símbolo 'AUTO' na tela?

O símbolo 'AUTO' indica que a seleção automática da faixa de medição está ativa. Você pode alternar para o modo manual pressionando RANGE.

Quais são as precauções de segurança antes de usar o aparelho?

Respeite as cinco regras de segurança: desconectar, impedir o religamento, verificar a ausência de tensão, aterrar e cobrir os elementos sob tensão. Use apenas cabos CAT III 1000 V. Não ultrapasse as faixas máximas.

Como limpar o multímetro?

Use um pano úmido com detergente doméstico suave. Nunca use solventes ou produtos abrasivos. Certifique-se de que o aparelho está desligado e desconectado antes da limpeza.

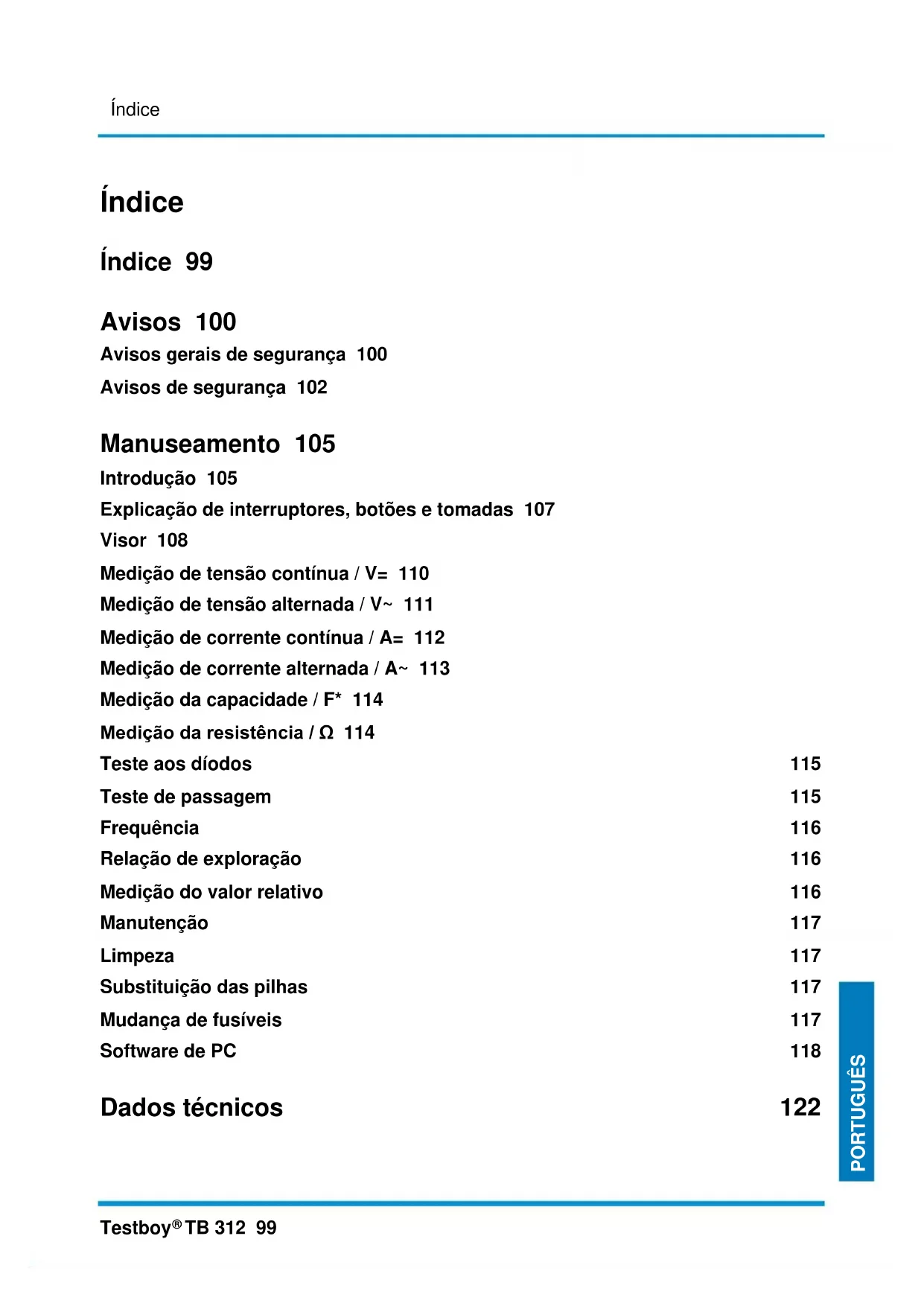

MANUAL DE UTILIZADOR TB 312 Testboy

Avisos gerais de segurança 100

Avisos de segurança 102

Manuseamento 105

Introdução 105

Explicação de interruptores, botões e tomadas 107

Visor 108

Medição de tensão contínua / V= 110

Medição de tensão alternada / V\~ 111

Medição de corrente contínua / A= 112

Medição de corrente alternada / A\~ 113

Medição da capacidade / F* 114

Medição da resistência / Ω 114

Teste aos diodos 115

Teste de passagem 115

Frequência 116

Relação de exploração 116

Medição do valor relativo 116

Manutenção 117

Limpeza 117

Substituição das pilhas 117

Mudança de fusíveis 117

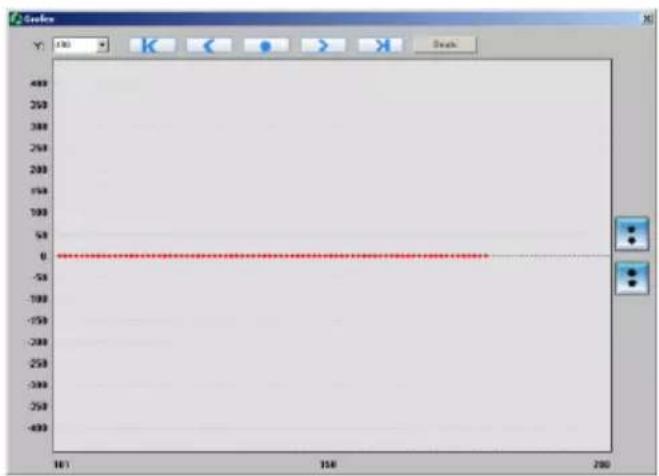

Software de PC 118

Dados técnicos 122

Avisos

Avisos gerais de segurança

ATENÇÃO

Por razões de segurança e de homologação (CE) não é permitida a adaptação e/ou alteração construtiva do aparelho. De modo a assegurar o funcionamento seguro do aparelho, é fundamental respeitar os avisos de segurança, as notas de atenção e o capítulo “Utilização adequada”.

ATENÇÃO

Prestar atenção aos seguintes avisos, antes de utilizar o aparelho:

Evitar o funcionamento do aparelho nas imediações de aparelhos de soldar elétricos, aquecedores de indução e outros campos eletromagnéticos.
Após mudanças abruptas da temperatura e antes da utilização do aparelho, é necessário aguardar aprox. 30 minutos para permitir a sua adaptação à temperatura ambiente, a fim de estabilizar o sensor IR.
Não expor o aparelho durante longos períodos a altas temperaturas.
Evitar condições ambiente húmidas ou com muito pó.
Os aparelhos de medição e acessórios não são brinquedos e devem ser mantidos fora do alcance das crianças!
Nas instalações industriais/profissionais é fundamental respeitar e cumprir as prescrições que visam a prevenção de acidentes da associação profissional competente para equipamentos e ferramentas elétricos.

Tenha em atenção as cinco regras de segurança:

1 Desconexão
2 Proteger contra uma nova ligação
3 Determinar se há tensão (a presença de tensão deverá ser verificada em 2 polos)
4 Ligar à terra e curto-circuitar
5 Cobrir as peças sob tensão adjacentes

Utilização adequada

O aparelho foi concebido única e exclusivamente para as aplicações descritas no manual de instruções. Qualquer outro tipo de utilização é considerado inadequado e pode provocar acidentes ou a destruição do aparelho. Esse tipo de utilização implica a anulação imediata de quaisquer direitos de garantia do utilizador perante o fabricante.

De modo a proteger o aparelho contra danos, deve remover as pilhas/baterias do mesmo, sempre que este não for utilizado durante longos períodos.

O fabricante não se responsabiliza por danos pessoais ou materiais resultantes de um manuseamento inadequado ou do desrespeito pelos avisos de segurança. Nestas situações a garantia perde imediatamente a sua validade. Um ponto de exclamação dentro de um triângulo adverte para avisos de segurança no manual de instruções. Ler o completo manual de instruções antes de proceder à colocação em funcionamento. Este aparelho foi verificado e testado de acordo com as disposições da CE e cumpre as diretivas em vigor.

Reservamo-nos o direito de alterar as especificações sem aviso prévio © Testboy GmbH, Deutschland.

Avisos de segurança

ATENÇÃO

Fontes de perigo são, por exemplo, peças mecânicas que podem originar ferimentos graves em pessoas.

Além disso, também existe o perigo de danos de objetos (p. ex. a danificação do aparelho).

ATENÇÃO

Um choque elétrico pode causar ferimentos graves em pessoas, bem como falhas de funcionamento de objetos (p. ex. a danificação do aparelho).

Exoneração de responsabilidade

A garantia é anulada no caso de danos resultantes do desrespeito pelo conteúdo das instruções! Não nos responsabilizamos por eventuais danos de consequência!

A Testboy não se responsabiliza por danos que sejam resultado

Do desrespeito pelo conteúdo das instruções
De alterações no produto sem o consentimento prévio da Testboy ou
Da utilização de peças sobressalentes não originais ou não autorizadas pela Testboy
Ou consequência do consumo de álcool, drogas ou medicamentos.

Exatidão dos dados do manual de instruções

Este manual de instruções foi elaborado com o máximo cuidado. Não garantimos a exatidão nem a integralidade dos dados, figuras e desenhos. Reservado o direito a alterações, erros de impressão e erros.

Eliminação

Exmo. cliente Testboy, com a aquisição do nosso produto tem a possibilidade de o devolver nos pontos de recolha de resíduos eletrónicos, após o fim da vida útil do mesmo.

A REEE regulamenta a retoma e a reciclagem de aparelhos elétricos usados. Os fabricantes de aparelhos elétricos são obrigados a receber e reciclar gratuitamente todos os produtos que tenham sido vendidos. Os aparelhos elétricos já não podem ser eliminados juntamente com os resíduos domésticos "normais". Os aparelhos elétricos devem ser reciclados e eliminados separadamente. Todos os aparelhos abrangidos por esta diretiva estão assinalados com este logótipo.

Eliminação de pilhas usadas

O consumidor final é obrigado de lei (Lei sobre as baterias/pilhas) à devolução de todas as baterias/pilhas usadas; não é permitida a eliminação das mesmas através do lixo doméstico!

As baterias/pilhas com substâncias nocivas estão assinaladas com os seguintes símbolos, que advertem para a proibição de eliminação através do lixo doméstico.

As designações para os metais pesados importantes são: Cd = cádmio, Hg = mercúrio, Pb = chumbo.

As pilhas/baterias usadas podem ser devolvidas gratuitamente em todos os pontos de recolha ou em todos os locais onde são vendidas pilhas/baterias!

Certificado de qualidade

Todas as atividades e processos relevantes para a qualidade, realizados pela Testboy GmbH, são permanentemente monitorizados por um sistema de gestão da qualidade. A Testboy GmbH confirma ainda que os dispositivos de controlo e instrumentos utilizados durante a calibração estão sujeitos a uma monitorização e controlo permanentes.

Declaração CE de Conformidade

O produto cumpre os requisitos das mais recentes diretivas. Para mais informações, veja na Internet, em www.testboy.de

Manuseamento

Introdução

O Testboy® TB 312 é um multímetro de aplicação universal. O aparelho de medição é fabricado obedecendo às mais recentes prescrições de segurança e garante um trabalho seguro e fiável. O multímetro é de grande utilidade para as medições mais comuns em aplicações domésticas ou industriais, bem como para quem aprecia trabalhos de eletrotecnia.

São fornecidos

Multímetro TB 312
Linhas de medição de segurança (CAT III 1000 V)
| Manual de instruções
Software de PC (CD)
Cabo USB

Medidas de segurança

O TB 312 saiu da fábrica em excelentes condições técnicas de segurança. Para o manter assim, o utilizador deve observar as indicações de segurança deste manual.

Atenção!

Utilize apenas as linhas de medição de segurança fornecidas ou linhas de medição equivalentes, as quais são suficientes para a categoria de medição correta CAT III 1000 V.

Para evitar choques elétricos, devem ser tomadas precauções caso se trabalhe com tensões superiores a 70 V (35 V) CC ou a 33 V (16 V) CA ef. Segundo as normas DIN VDE, estes valores representam o limite de tensões com as quais ainda se pode ter contacto. (os valores entre parêntesis valem, p. ex., para áreas da medicina ou da agricultura).
Antes de cada medição, garantir que a linha de medição e o aparelho de teste se encontram em bom estado.
As linhas de medição e as pontas de teste só podem ser agarradas pelos punhos previstos para o efeito. Deve evitar-se tocar nas pontas de teste em todas as circunstâncias.

O aparelho de teste só pode ser usado nas áreas de medição especificadas.

A norma EN 61010-1 define as seguintes categorias de medição:

Categoria de medição CAT II

Medições em circuitos elétricos que estão diretamente ligados à rede de forma elétrica, através de ficha no âmbito doméstico, escritório e laboratório.

Categoria de medição CAT III

Medições na instalação de um edifício: consumidores estacionários, ligação de distribuidor, aparelhos fixos no distribuidor.

Categoria de medição CAT IV

Medições na fonte da instalação de baixa tensão: contador, proteção contra sobretensões primária, ligação principal.

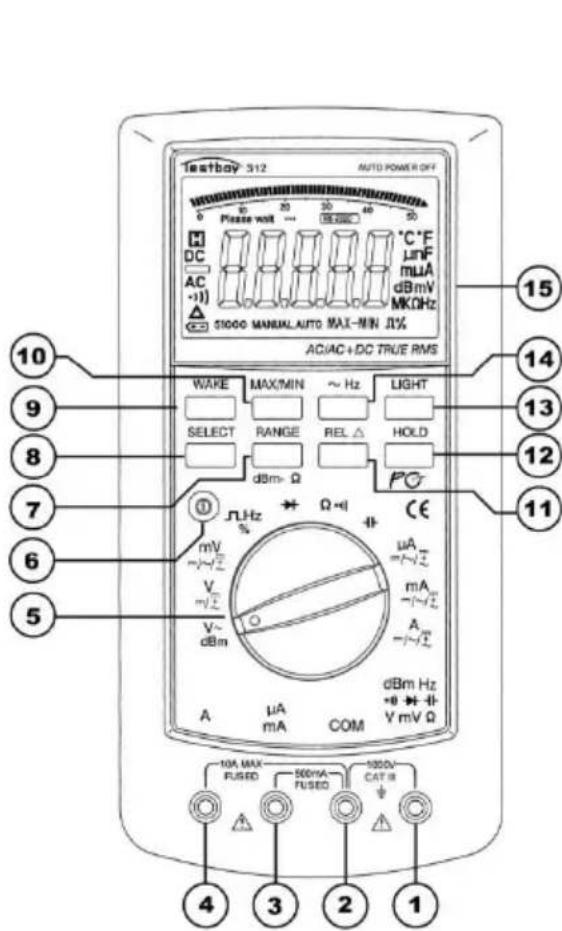

Explicação de interruptores, botões e tomadas

Testbay 312 AUTO POWER OFF Please wait ... 50 DC AC -1) 51000 MANUAL AUTO MAX-NIN JLY °C F μnF muA dBmV MKDHz AC/AC+DC TRUE RMS WARE MAX/MIN ~ Hz LIGHT SELECT RANGE REL HOLD dBm-Ω PC JLHz Ω CE mV μA =-/√z V~mA V~dBm mA A mA COM dBm Hz μA mA COM V mV Ω 10A MAX FUSED 500mA FUSED 1000V CAT IR 4 3 2 1

(1)V / Ω / dBm / HzTomada	Linha de mediçãovermelha para todos ostipos de sinal permitidosdo aparelho.
(2) COMTomada	Linha de medição pretapara todos os tipos desinal permitidos doaparelho.
(3) Tomada mA	Para medições decorrente até 500 mA
(4) Tomada 10 A(à esquerda)	Em medições de correntea partir de 500 mA tem deserusada a tomada 10 A.
(5) Seletor dafunção de medição	Acionando o interruptorrotativo, podem serselecionados os váriostipos de medição básicos.
(6) BotãoPOWER	O aparelho é ligado edesligado através de umbotão “POWER”.
(7) BotãoRANGE	Seleção manual daamplitude de medição
(8) Botão SELECT(amarelo)	Seleção do tipo demedição (inscriçãoamarela)
(9) Botão WAKE	Retirar o aparelho domodo de hibernação
(10) BotãoMAX/MIN	Indicação do valor medidoMAX, MIN e MAX-MIN
(11) Botão REL	Regulação para indicacao do valor relativo
(12) Botão HOLD	Memorização do valormedido
(13) Botão LIGHT	Iluminação de fundo
(14) Botão ~ HZ	Medição da frequènciadurante a medição detensão e corrente
(15) Indicação LCD	Ver em baixo

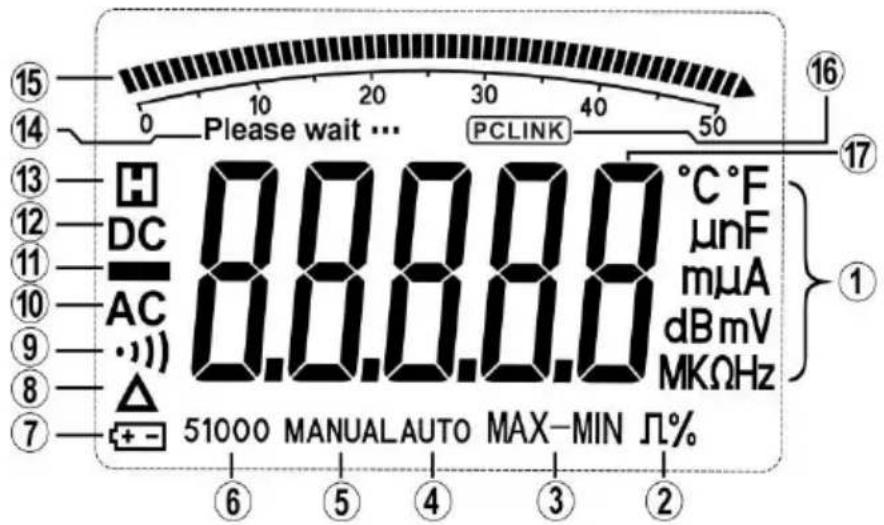

Visor

Please wait ... PCLINK °C °F μnF mμA dB mV MKΩHz 51000 MANUAL AUTO MAX-MIN Π% ⑥ ⑤ ④ ③ ②

Número	Símbolo	Função
1	°C °F	Medição da temperatura °C ou °F
1	mnF	Medição da capacidade nF ou mF
1	mμA	Medição de corrente μA, mA ou A
1	dBmV	dBm ou medição de tensão mV ou V
1	MKΩHz	Medição da resistência Ω, KΩ ou MΩBem como medição da frequência Hz, KHz, MH
2	%	Relação de exploração em %
3	MAX-MIN	Registo de valores medidos MAX valor máximo, MIN valor mínimo, MAX-MIN valor diferenciado
4	AUTO	Seleção automática da amplitude de medição
5	MANUAL	Seleção manual da amplitude de medição
6	51000	Indicação do valor medido 5, 50, 500 e 1000, 5000, etc.
7		Símbolo de pilha quando a pilha está fraca
8		Medição relativa
9		Medição de passagem
10		Tensão alternada ou medição de corrente alternada
11		Valor medido negativo
12	[YG5]	Tensão contínua ou corrente contínua
13		Memorização do valor medido
14	Please Wait ...	Indicação para aguardar aquando da medição de capacidades de 50 μF ~ 5000 μF na amplitude de medição automática, de forma a manter a precisão até o condensador tiver sido totalmente descarregado
15		Indicação analógica do gráfico de barras
16		Ligação USB
17		Indicação do valor medido

Medição de tensão contínua / V=

Com o seletor ajustar a faixa adequada (mV ou V). Ligar a linha de medição preta à tomada “COM” e a linha de medição vermelha à tomada V / mV / Ω vermelha. Ligar as linhas de medição ao dispositivo que se pretende testar. Ler o resultado de medição no visor. A polaridade da tensão é igualmente exibida.

Tensão contínua

Amplitude de medição	Resolução	Precisão
50 mV	0,001 mV	± 0,03 % v.m. + 10 dígitos
500 mV	0,01 mV	± 0,03 % v.m. + 6 dígitos
5 V	0,1 mV
50 V	1 mV
500 V	10 mV
1000 V	0,1 V

• Resistência de entrada: 10 MΩ.
• Resistência de entrada máx.: 1000 V CC.

Ao premir o botão SELECT pode alternar entre os procedimentos de medição CC, CA e CA+CC.

Medição de tensão alternada / V\~

Com o seletor ajustar a faixa adequada (mV ou V\~). Ao premir o botão SELECT muda para CA. Ligar a linha de medição preta à tomada "COM" e a linha de medição vermelha à tomada V / mV / Ω vermelha. Ligar as linhas de medição ao dispositivo que se pretende testar. Ler o resultado de medição no visor.

Tensão alternada

Amplitude de medição	Resolução	Precisão
		40 Hz - 1 kHz	1 kHz - 10 kHz	10 kHz - 20 kHz
50 mV	0,001 mV	± 0,5 % v.m. + 40 dígitos	± 1 % v.m. + 40 dígitos	± 2,5 % v.m. + 40 dígitos
500 mV	0,01 mV
5 V	0,1 mV
50 V	1 mV
500 V	10 mV			n. especificado
1000 V	0,1 V		n. especificado	n. especificado

Precisão indicada apenas válida com uma amplitude de medição de 10 % a 100 %.

• Resistência de entrada: 10 MΩ.
• Resistência de entrada máx.: 1000 V CA RMS, gama de frequências: 40 Hz- 20 kHz.

Ao premir o botão SELECT pode alternar entre CA e a amplitude de medição dBm.

Medição de corrente contínua / A=

Com o seletor ajustar a faixa adequada ( A, mA ou A). Ligar a linha de medição preta à tomada “COM” e a linha de medição vermelha à tomada mA ou 10 A. Ligar as linhas de medição ao dispositivo que se pretende testar. Ler o resultado de medição no visor. A direção da corrente é indicada igualmente pelo sinal algébrico.

Com uma corrente superior a 500 mA tem de ser usada a tomada “10 A” para a medição!

Corrente contínua

Amplitude de medição	Resolução	Precisão
500 μA	0,01 μA	± 0,15 % v.m. + 15 dígitos
5000 μA	0,1 μA
5 mA	1 μA
50 mA	10 μA
500 mA	0,1 mA	± 0,5 % v.m. + 10 dígitos
10 A*	1 mA

• Faixa 500 mA protegida por um F 500 mA / 1000 V.
• Faixa 10 A está protegida por F 10 A / 1000 V.
• na faixa 10 A ter em atenção o tempo máximo de funcionamento!

\* Para a proteção contra sobreaquecimento do aparelho após um máx. de 10 segundos de medição, fazer um intervalo de 15 minutos para efeitos de arrefecimento.

Ao premir o botão SELECT pode alternar entre os procedimentos de medição CC, CA e CA+CC.

Medição de corrente alternada / A\~

Com o seletor ajustar a faixa adequada. Ligar a linha de medição preta à tomada "COM" e a linha de medição vermelha à tomada mA ou 10 A. Ligar as linhas de medição ao dispositivo que se pretende testar. Ler o resultado de medição no visor.

Com uma corrente superior a 500 mA tem de ser usada a tomada “10 A” para a medição!

Corrente alternada

Amplitude de medição	Resolução	Precisão
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
500 μA	0,01 μA	± 0,75% v.m. + 20 dígitos	± 1% v.m. + 20 dígitos	± 1,2% v.m. + 5 dígitos
5000 μA	0,1 μA	± 0,75% v.m. + 10 dígitos	± 1% v.m. + 10 dígitos	± 1,2% v.m. + 5 dígitos
50 mA	1 μA	± 0,75% v.m. + 20 dígitos	± 1% v.m. + 20 dígitos	± 1,2% v.m. + 5 dígitos
500 mA	10 μA	± 0,75% v.m. + 10 dígitos	± 1% v.m. + 10 dígitos	± 1,2% v.m. + 5 dígitos
5 A	0,1 mA	± 0,75% v.m. + 20 dígitos	± 1,5% v.m. + 20 dígitos	± 1,2% v.m. + 5 dígitos
10 A*	1 mA	± 1% v.m. + 10 dígitos	± 1,5% v.m. + 10 dígitos	n. especificado

Precisão indicada apenas válida com uma amplitude de medição de 10 % - 100 %.

• Faixa 500 mA está protegida por F 500 mA / 1000 V.
• Faixa 10 A está protegida por F 10 A / 1000 V.
• na faixa 10 A ter em atenção o tempo máximo de funcionamento!
• Gama de frequência: 40 – 20000 Hz.

\* Para a proteção contra sobreaquecimento do aparelho após um máx. de 10 segundos de medição, fazer um intervalo de 15 minutos para efeitos de arrefecimento.

Ao premir o botão SELECT pode alternar entre os procedimentos de medição CC, CA e CA+CC.

Medição da capacidade / F\*

Com o seletor ajustar a faixa adequada. Ligar a linha de medição preta à tomada "COM" e a linha de medição vermelha à tomada V / mV / Ω. Ligar as linhas de medição ao dispositivo que se pretende testar. Ler o resultado de medição no visor.

Amplitude de medição	Resolução	Precisão
50 nF	0,01 nF	± 1% + 5 dígitos
500 nF	0,1 nF
5 μF	1 nF
50 μF	10 nF
500 μF	0,1 μF	± 2% + 5 dígitos
5000 μF	1 μF

Impedância de entrada: 180 kΩ, tensão de ensaio: 1,2 V, corrente de ensaio. 2,5 mA

\*Descarregar os condensadores antes de cada medição!

Medição da resistência / Ω

Com o seletor ajustar a faixa adequada. Ligar a linha de medição preta à tomada "COM" e a linha de medição vermelha à tomada V / mV / Ω. Ligar as linhas de medição ao dispositivo que se pretende testar.

Ler o resultado de medição no visor.

Amplitude de medição	Resolução	Precisão
500 Ω	0,01 Ω	± 0,1% + 10 dígitos
5 kΩ	0,1 Ω	± 0,1% + 5 dígitos
50 kΩ	1 Ω
500 kΩ	10 Ω
5 MΩ	100 Ω	± 0,1% + 10 dígitos
50 MΩ	1 kΩ	± 0,5% + 10 dígitos

Impedância de entrada: 10 MΩ, tensão de ensaio: 3 V, corrente de ensaio: 2 mA.

Teste aos díodos

Ajustar para “▶” com o seletor. Ligar a linha de medição preta à tomada “COM” e a linha de medição vermelha à tomada V / mV / Ω. Ligar as linhas de medição ao dispositivo que se pretende testar. Linha de medição vermelha = ânodo, linha de medição preta = cátodo. É exibida a queda de tensão direta.

Amplitude de medição

Resolução

0,1 mV

Indicação

Tensão direta

- Corrente inicial: aprox. 0,7 mA, tensão de retorno: aprox. 2,5 V.

Teste de passagem

Ajustar para “Ω / °)”)” com o seletor. Com o botão SELECT mudar para a verificação de passagem. Ligar a linha de medição preta à tomada “COM” e a linha de medição vermelha à tomada V / mV / Ω. Ligar as linhas de medição ao circuito que se pretende testar. Com uma resistência abaixo de 60 Ω, soa um sinal.

Importante: verificar se não há tensão e se os condensadores estão descarregados no circuito de medição.

Amplitude de medição

○)))

Função

O besouro integrado indica uma passagem até 60 Ω

Frequência

Ajustar o seletor para “Hz”. Ligar a linha de medição preta à tomada “COM” e a linha de medição vermelha à tomada V / mV / Ω. Ligar as linhas de medição ao circuito que se pretende testar. Ler o resultado de medição no visor.

Amplitude de medição	Resolução	Precisão
Frequência lógica (2,5 ~ 5 Vp)
5 Hz ~ 2 MHz	0,001 Hz	± 0,006 % + 4 dígitos
Frequência linear (500 mV ~ 1000 V, apenas na amplitude de medição CA
5 Hz ~ 60 kHz	0,001 Hz	± 0,006 % + 4 dígitos

• Impedância de entrada: 3 kΩ

Relação de exploração

Ajustar o seletor para “Hz”. Ao premir o botão SELECT mudar para a amplitude de medição da relação de exploração. Ligar a linha de medição preta à tomada “COM” e a linha de medição vermelha à tomada V / mV / Ω. Ligar as linhas de medição ao circuito que se pretende testar. Ler o resultado de medição no visor.

Amplitude de medição	Resolução	Precisão
Relação de exploração (2,5 ~ 5 Vp com 5 Hz ~ 60 kHz)
5 % ~ 95 %	0,01 %	± 2 % + 5 dígitos

• Impedância de entrada: 3 kΩ

Medição do valor relativo

Ao premir o botão “REL” irá ligar o procedimento de medição do valor relativo.

Ao premir o botão, o valor já medido ou indicado é fixado e deduzido do seguinte.

O botão “REL” pode ser usado também para compensar a resistência das linhas de medição.

Manutenção

Desde que seja usado segundo o manual de instruções, o aparelho não precisa de nenhuma manutenção em especial.

Limpeza

Se o aparelho se sujar devido ao uso diário, poderá ser limpo com um pano húmido e um pouco de detergente doméstico suave. Nunca usar detergentes abrasivos ou solventes para a limpeza.

Substituição das pilhas

É necessário mudar as pilhas quando surge o respetivo símbolo 📄visor. Antes de mudar as pilhas é preciso separar as linhas de medição do aparelho!

Remover dois parafusos que se encontram na traseira sob o pé de suporte removível, abrir compartimento das pilhas e retirar as pilhas descarregadas. Colocar pilhas novas (6 × 1,5 V AAA micro). Tenha em atenção a polaridade correta. Fechar o compartimento das pilhas e aparafusar.

Usar apenas as pilhas indicadas!

As pilhas não devem ser eliminadas juntamente com o lixo doméstico Respeitar as prescrições legais sobre a eliminação de resíduos!

Mudança de fusíveis

Se for necessário mudar os fusíveis, remover primeiro as linhas de medição do aparelho e atrás soltar dois parafusos do compartimento das pilhas atrás do pé de suporte removível. Remover cuidadosamente a tampa do compartimento das pilhas e levantar a respetiva tampa de proteção do fusível a substituir, de seguida substituir o fusível avariado por um do mesmo tipo (fusível F 10 A / 1000 V ou F 500 mA / 1000 V). Colocar novamente a tampa de proteção e reaparafusar o compartimento das pilhas

Utilize apenas fusíveis com os valores indicados!

Software de PC

Abra o conteúdo do CD no explorador do seu PC e execute o Setup.exe.

Surge o seguinte menu de seleção:

Clique no respetivo campo do idioma.

Após a extração dos ficheiros de instalação surge então o assistente de instalação:

Clique em “Next”, selecione a pasta de instalação e clique novamente em “Next” e, de seguida, em “Install”; no final da instalação clique em “Finish”:

Em Programas/Multímetro clique em Multimeter.exe ou faça duplo clique sobre o ícone Multimeter.exe no ambiente de trabalho, pelo que surgirá a janela principal:

MultiHeter COM3 Verbindung OFFLINE OFFLINE DatenNr. 0 MAX: 50000 Min: 0 MAX: 0 RESET Y: 400 K < ● > X Funk Zeit 400 300 200 100 0 -100 -200 -300 -400 1 50 100 06.06.2012 13:56:12

Ligue o multímetro a uma interface USB do seu PC e mantenha o botão “HOLD” premido até surgir “PCLINK” no visor.

Se o driver não for automaticamente instalado, abra a pasta “drivers” no CD

E execute o xxxInstaller.exe na respetiva pasta do seu sistema operativo.

São suportados os seguintes sistemas operativos: Windows 2000, XP, 2003, Vista e Windows 7.

Após a instalação do driver é gerada uma interface COM virtual, procure a porta COM atribuída (COM2, COM3...) no gestor de dispositivos.

Desloque esta porta COM para a janela principal do programa à esquerda em cima e prima “Conexão”.

Dependendo da posição do interruptor rotativo no multímetro verá uma cópia da indicação na área superior esquerda da janela principal, em baixo um diagrama XY, no lado direito são transferidos os dados para uma lista que poderá depois facilmente guardar, transferir para um EXCEL ou imprimir.

MultiMeter FENIX Verbindung ONLINE DC Strom AUTO DC 00.000 mA 60.000mA MIN: 00.000 MAX: 00.000 RESET Y: 400 Funk Zeit Daten Nr. 6 MAX: 50000 Nr Funk Daton Gerät Zeit 6 DC Strom 00.000 mA H2X14:01:28 5 DC Strom 00.000 mA H2X14:01:28 4 DC Strom 00.000 mA H2X14:01:27 3 DC Strom 00.000 mA H2X14:01:26 2 DC Strom 00.000 mA H2X14:01:25 1 DC Strom 00.000 mA H2X14:01:25 06.06.2012 14:01:28

Com a ajuda de outras ferramentas pode alterar a vista do diagrama XY:

Ao operar a seta superior pode alterar a base temporal (X), com a seta lateral o eixo Y. Ao clicar em “Impressão”, o conteúdo da indicação atual é enviado para a impressora.

Termine o programa fechando a janela principal.

Dados técnicos

A garantia de precisão vale durante 1 ano e pressupõe a utilização a uma temperatura de 18 °C - 28 °C com uma humidade do ar de 75 % (são disponibilizadas outras calibrações anuais).

Tensão máx. entre as tomadas de ligação e a terra:

1000 V CA / CC.

Fusíveis	F 500 mA 1000 V de ação rápidaF10 A 1000 V de ação rápida
Altitude máx. de operação	2000 m acima do nível do mar
Altura do visor	LCD de 40 mm com indicação de gráficos de barras
Indicação	máx. 59999 (43⁄4 dígitos)
Indicação da polaridade	Automática
Indicação de estouro de capacidade	é exibido “1”
Frequência de amostragem	aprox. 330 ms.
Estado das pilhas	é exibido o símbolo de pilha
Alimentação elétrica	6 × 1,5 V AAA micro
Temperatura de serviço	0 °C a 50 °C RH < 80 %
Temperatura de armazenamento	-20 °C a 60 °C RH < 80 %
Dimensões	210 × 105 × 45 mm
Peso	560 g incl. pilha
Categoria	CAT III 1000 V
Interface	USB, acoplamento ótico
