TB 312 - Multimeter Testboy - Gratis bruksanvisning och manual

Produkttyp	Digital multimeter
Märke	Testboy
Modell	TB 312
Mått (L x B x H)	210 x 105 x 45 mm
Vikt (med batterier)	560 g
Strömförsörjning	6 batterier 1,5 V AAA
Display	LCD 40 mm, 59999 punkter (4 3/4 siffror) med stapelgraf
Mätkategori	CAT III 1000 V
Maximala spänningar	1000 V DC/AC mellan kontakter och jord
Säkringar	F 500 mA/1000 V (snabb) och F 10 A/1000 V (snabb)
Mätfunktioner	Lik-/växelspänning, lik-/växelström, resistans, kapacitans, frekvens, arbetscykel, diodtest, kontinuitetstest, relativ mätning, dBm
DC spänningsområde	50 mV till 1000 V
AC spänningsområde	50 mV till 1000 V (40 Hz – 20 kHz)
DC strömområde	500 µA till 10 A
AC strömområde	500 µA till 10 A (40 Hz – 20 kHz)
Resistansområde	500 Ω till 50 MΩ
Kapacitansområde	50 nF till 5000 µF
Frekvensområde	5 Hz till 2 MHz (logisk), 5 Hz till 60 kHz (linjär)
PC-gränssnitt	USB (optisk koppling)
Medföljande programvara	Ja (CD)
Driftstemperatur	0 °C till 50 °C, RF < 80 %
Förvaringstemperatur	-20 °C till 60 °C, RF < 80 %
Maximal altitud	2000 m
Underhåll	Rengöring med fuktig trasa och mild rengöring; byte av batterier och säkringar möjligt
Säkerhet	Dubbelisolering, uppfyller CE-standarder, överspänningsskydd

Vanliga frågor - TB 312 Testboy

Hur mäter man likspänning med TB 312?

Ställ omkopplaren på V-område (mV eller V). Anslut svart sladd till COM, röd sladd till V/mV/Ω. Applicera spetsarna på kretsen. Läs av värdet på displayen. Polariteten visas automatiskt.

Vilket förfarande gäller för att mäta ström över 500 mA?

För ström > 500 mA, använd alltid 10 A-uttaget (vänster). Anslut röd sladd till 10 A-uttaget och svart sladd till COM. Ställ omkopplaren på motsvarande A-område. OBS: överskrid inte 10 sekunders mätning, låt sedan svalna i 15 minuter.

Hur testar man en diod med TB 312?

Ställ omkopplaren på diodläge (symbol ➞). Anslut röd sladd till V/mV/Ω och svart sladd till COM. Anslut röd spets till anod och svart till katod. Displayen visar diodens framspänning.

Hur utför man ett kontinuitetstest?

Ställ omkopplaren på Ω/°). Tryck på SELECT för att växla till kontinuitetsläge. Anslut sladdarna som för resistans. En ljudsignal hörs om resistansen är under 60 Ω. Se till att kretsen är spänningslös.

Hur byter man batterierna i multimetern?

Koppla bort mätsladdarna. Öppna batterifacket på baksidan (skruva loss skruvarna under det vikbara stativet). Byt ut de 6 batterierna 1,5 V AAA med rätt polaritet. Stäng facket.

Hur byter man en säkring?

Koppla bort sladdarna. Öppna batterifacket. Ta bort skyddslocket för aktuell säkring. Byt ut den mot en identisk säkring (F 500 mA/1000 V eller F 10 A/1000 V snabb). Sätt tillbaka locket och stäng.

Hur ansluter man TB 312 till en PC?

Installera programvaran från CD:n. Anslut USB-kabeln. Håll HOLD intryckt tills 'PCLINK' visas. I programvaran, välj den virtuella COM-porten (kontrollera i enhetshanteraren) och klicka på Anslut.

Vad betyder symbolen 'AUTO' på displayen?

Symbolen 'AUTO' indikerar att automatisk områdesval är aktivt. Du kan växla till manuellt läge genom att trycka på RANGE.

Vilka säkerhetsåtgärder ska man vidta före användning?

Följ de fem säkerhetsreglerna: frånkoppla, förhindra återstart, kontrollera spänningsfrihet, jorda och täck spänningsförande delar. Använd endast sladdar med CAT III 1000 V. Överskrid inte de maximala områdena.

Hur rengör man multimetern?

Använd en fuktig trasa med ett milt rengöringsmedel. Använd aldrig lösningsmedel eller slipande medel. Se till att instrumentet är avstängt och urkopplat före rengöring.

BRUKSANVISNING TB 312 Testboy

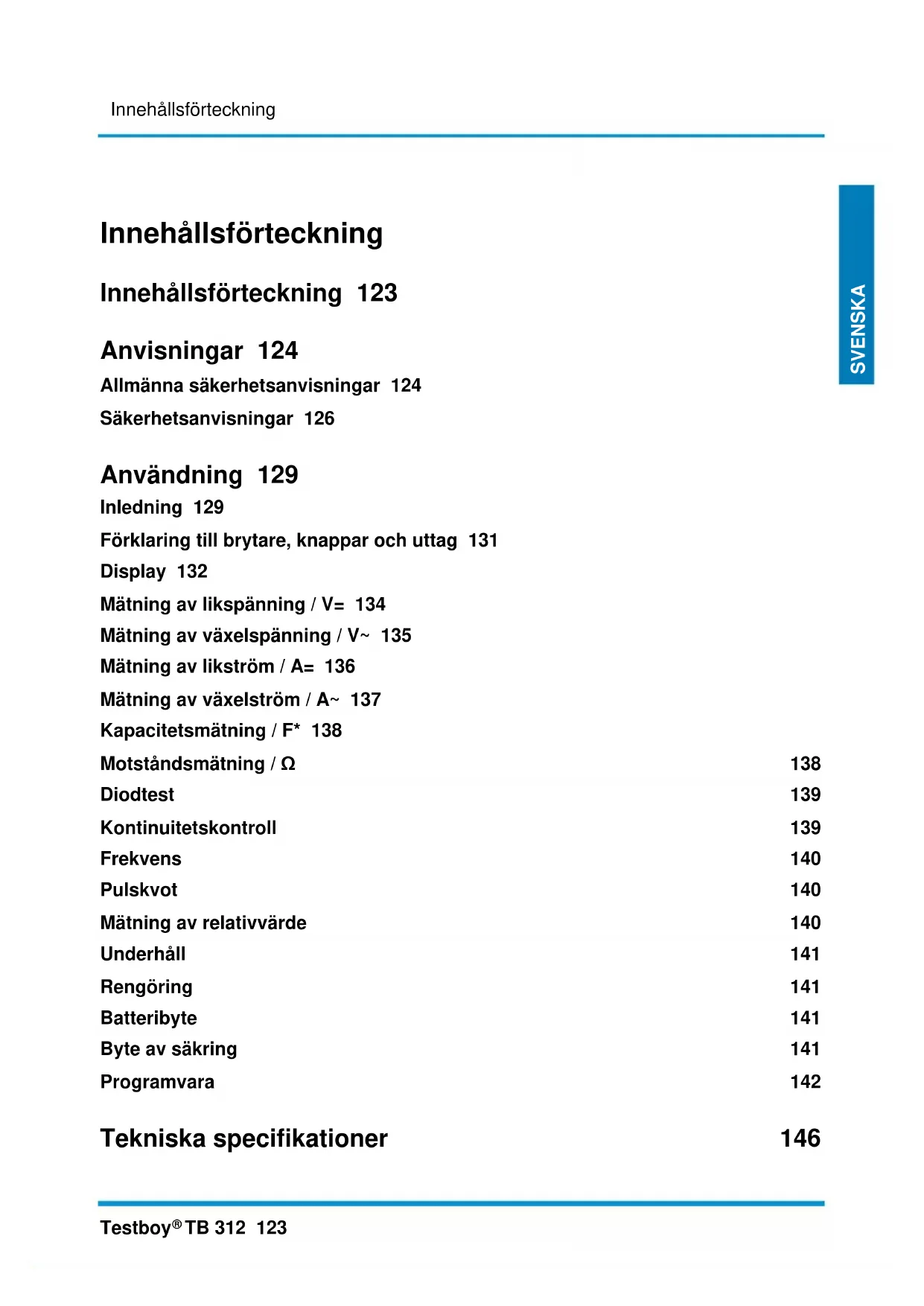

Innehållsförteckning

Innehållsförteckning 123

Anvisningar 124

Allmänna säkerhetsanvisningar 124

Förklaring till brytare, knappar och uttag 131

Display 132

Mätning av likspänning / V= 134

Mätning av växelspänning / V\~ 135

Mätning av växelström / A\~ 137

Kapacitetsmätning / F* 138

Motständsmätning / Ω 138

Diodtest 139

Kontinuitetskontroll 139

Frekvens 140

Pulskvot 140

Mätning av relativvärde 140

Underhåll 141

Rengöring 141

Batteribyte 141

Byte av säkring 141

Programvara 142

Tekniska specifikationer 146

Anvisningar

Allmänna säkerhetsanvisningar

WARNING

Av säkerhets- och godkännandeskäl (CE) är egenmäktig ombyggnad och/eller egna ändringar av enheten inte tillåtet. Beakta alltid alla säkerhetsanvisningar och varningar samt innehållet i avsnittet "Avsedd användning" för att kunna använda utrustningen på ett säkert sätt.

WARNING

Beakta följande information innan du använder enheten:

Undvik att använda enheten i närheten av elektrisk svetsutrustning, induktionsvärmare eller andra elektromagnetiska fält.
Vid plötslig temperaturändring bör man vänta i 30 minuter innan man använder enheten så att den hinner anpassa sig till den nya temperaturen.
Utsätt inte enheten för höga temperaturer under längre tid.
Undvik dammiga och fuktiga utrymmen.
Mätinstrument och deras tillbehör är inga leksaker och ska inte användas av barn.
I industrimiljöer ska gällande bestämmelser för olycksförebyggande från elbranschorganisationer beaktas.

Beakta följande fem säkerhetsregler:

1 Koppla från.
2 Säkra mot återinkoppling.
3 Kontrollera att utrustningen är spänningsfri (testa båda polerna).
4 Jorda och kortslut.
5 Täck över spänningsförande utrustning i närheten.

Avsedd användning

Denna enhet är enbart avsedd att användas på det sätt som beskrivs i bruksanvisningen. Enheten får inte användas till något annat ändamål eftersom detta kan leda till personskador och skador på utrustning. Det leder även omedelbart till att alla garantianspråk gentemot tillverkaren blir ogiltiga.

Ta ur batterierna om enheten inte ska användas under en längre period.

Vi ansvarar inte för skador på utrustning eller för personskador som orsakas av felaktig hantering eller underlåtenhet att beakta säkerhetsanvisningarna. I sådana fall gäller heller inga garantianspråk. Utropstecken i triangel markerar säkerhetsanvisningar i denna bruksanvisning. Läs igenom hela bruksanvisningen innan du börjar använda produkten. Detta instrument är CE-märkt och uppfyller därmed kraven i relevanta direktiv.

Vi förbehåller oss rätten att ändra specifikationerna utan föregående meddelande. © Testboy GmbH, Tyskland.

Riskkällor är till exempel mekaniska delar som kan orsaka svåra personskador.

Det finns även risk för skador på utrustning (t.ex. på enheten).

WARNING

Elstöt kan leda till dödsfall eller svåra personskador och till omfattande skador på utrustning (t.ex. enheten).

Ansvarsbegränsning

Inga garantianspråk kan ställas för skador som orsakats till följd av att den här bruksanvisningen inte har beaktats! Vi ansvarar heller inte för följdskador som uppstår till följd av detta.

Testboy ansvarar inte för skador som uppstår av följande orsaker:

Underlåtenhet att beakta bruksanvisningen.
Modifikationer av instrumentet som inte godkänts av Testboy.
Användning av reservdelar som inte tillverkats eller godkänts av Testboy.
Användning av utrustningen under påverkan av alkohol, droger eller läkemedel.

Denna bruksanvisning har utarbetats med största omsorg. Trots detta kan vi inte garantera att alla uppgifter, illustrationer eller ritningar är riktiga och fullständiga. Förbehåll för ändringar, tryckfel och felaktigheter.

Återvinning

Bästa Testboy-kund: När denna produkt är uttjänt kan den lämnas på en uppsamlingsplats för elektrisk utrustning.

WEEE-direktivet reglerar retur och återvinning av elektriska apparater. Tillverkare av elektriska apparater är skyldiga att ta tillbaka och återvinna alla elektriska apparater gratis. Elektriska apparater får inte längre kasseras genom konventionella avfallskanaler. Elektriska apparater måste återvinnas och kasseras separat. All utrustning som omfattas av detta direktiv är märkt med denna logotyp.

Återvinning av förbrukade batterier

Som slutkonsument är du enligt gällande föreskrifter skyldig att återlämna alla förbrukade batterier. Batterier får inte behandlas som hushållsavfall!

Batterier och återuppladdningsbara batterier som innehåller skadliga ämnen är försedda med symbolen intill, som uppmärksammar på att de inte får hanteras som hushållsavfall.

Beteckningarna för tungmetallerna är:

Förbrukade batterier och återuppladdningsbara batterier kan utan kostnad återlämnas på uppsamlingsställen och även på de ställen som säljer batterier.

Kvalitetsintyg

Alla kvalitetsrelaterade arbeten och processer hos Testboy GmbH övervakas kontinuerligt inom ramen för ett kvalitetshanteringssystem. Testboy GmbH intygar att testutrustning och instrument som används under kalibrering inspekteras regelbundet.

Försäkran om överensstämmelse

Produkten uppfyller de senaste standarderna. Mer information hittar du på www.testboy.de

Användning

Inledning

Testboy® TB 312 är en multimeter för universell användning. Multimetern tillverkas enligt senaste säkerhetsstandarder och ger säkra och tillförlitliga mätresultat. Multimetern är en värdefull hjälp vid alla vanliga mätuppgifter inom det hantverkliga och industriella området och för hobbyelektriker.

Ingår i leveransen

Multimeter TB 312
Säkerhetsmätledningar (CAT III 1000 V)
Bruksanvisning
Programvara (CD)
USB-kabel

Säkerhetsåtgärder

TB 312 levereras i ett ur säkerhetsteknisk synpunkt felfritt skick.

Säkerhetsanvisningarna i den här bruksanvisningen hjälper dig att bevara produkten i detta skick.

Obs!

Använd endast medföljande säkerhetsmätledningar eller liknande ledningar som uppfyller kraven för mätklass CAT III 1000 V.

Vidta lämpliga säkerhetsåtgärder för att undvika elstöt vid arbeten med spänningar som överstiger 70 V (35 V) DC eller 33 V (16 V) eff. AC. Enligt DIN VDE är dessa värden gränsvärden för spänning som kan beröras (uppgifterna inom parentes gäller till exempel på området för medicin eller jordbruk).
Kontrollera att mätledningen och mätutrustningen befinner sig i felfritt skick före varje mätning.
Ta i mätledningarna och mäthuvudena endast från de avsedda handtagen. Rör aldrig på mäthuvudena.

Mätutrustningen får endast användas inom de angivna mätområdena.

I standarden EN 61010-1 specificeras följande mätklasser:

Mätklass CAT II

Mätningar på strömkretsar som är elektriskt direkt anslutna med nätet genom stickkontakter i hemmet, på kontoret och i laboratorier.

Mätklass CAT III

Mätningar på byggnadsinstallationen: stationära förbrukare, fördelaranslutningar, fast anslutna enheter till fördelaren.

Mätklass CAT IV

Mätningar på källan till lågspänningsinstallationer: räknare, primärt överspänningsskydd, huvudanslutning.

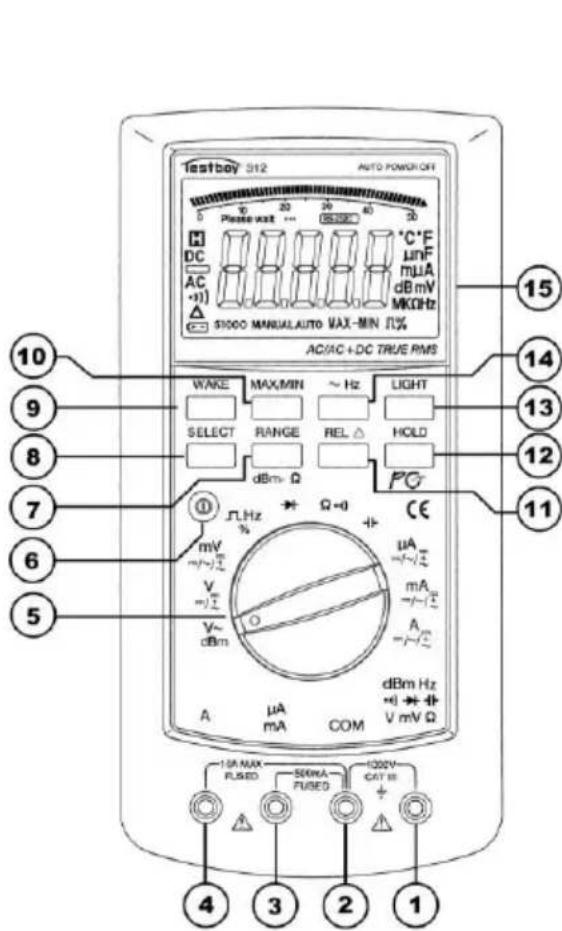

Förklaring till brytare, knappar och uttag

Testboy S12 AUTO POWER OFF 5 10 20 30 40 50 Please wait ... 50Hz DC AC +1) △ C: 51000 MANUAL AUTO MAX-MIN Φ% AC/AC+DC TRUE RMS WAKE MAX/MIN ~ Hz LIGHT SELECT RANGE REL HOLD dBm Ω PG Ω-0 CE mA mA A V~ dBm μA mA dBm Hz A mA COM V mV Ω 1.8A MAX FUSED 560mA FUSED 132V CAT RE 4 3 2 1

(1)V / Ω / dBm / Hz-uttag	Röd mätledning för alla signaltyper som tillåts av enheten.
(2) COM-uttag	Svart mätledning för alla signaltyper som tillåts av enheten.
(3) mA-uttag	För strömmätningar upp till 500 mA.
(4) 10 A-uttag (vänster)	För strömmätningar över 500 mA ska 10 A-uttaget användas.
(5) Omkopplare för mätfunktion	De olika grundläggande mätfunktionerna kan väljas med vridomkopplaren.
(6) Strömbrytare	Enheten slås till och från med strömbrytaren "POWER".
(7) RANGE-knapp	Manuellt val av mätområde.
(8) SELECT-knapp (gul)	Val av mätfunktion (gul text).
(9) WAKE-knapp	Väckning av enheten ur viloläget.
(10) MAX/MIN-knapp	Indikering av värdena MAX, MIN och MAX-MIN.
(11) REL-knapp	Omkoppling till indikering av relativa värden.
(12) HOLD-knapp	Lagring av mätvärde.
(13) LIGHT-knapp	Bakgrundsbelysning.
(14) ~ HZ-knapp	Frekvensmätning under spännings- och strömmätning.
(15) LCD-display	Se nedan

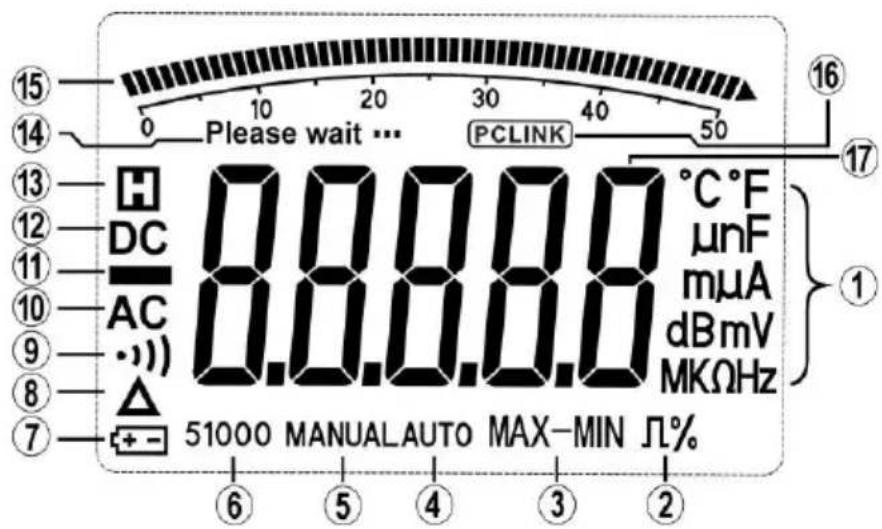

Display

Please wait ... PCLINK °C °F μnF mμA dB mV MKΩHz 51000 MANUAL AUTO MAX-MIN Π% ⑥ ⑤ ④ ③ ②

Nummer	Symbol	Funktion
1	°C °F	Temperaturmätning °C eller °F
1	mnF	Kapacitetsmätning nF eller mF
1	mμA	Strömmätning μA, mA eller A
1	dBmV	dBm eller spänningsmätning mV eller V
1	MKΩHz	Motständsmätning Ω, KΩ eller MΩ samt frekvensmätning Hz, KHz, MHz
2	Ω %	Pulskvot i %
3	MAX-MIN	Registrering av MAX-värde, MIN-värde, MAX-MIN-skillnad
4	AUTO	Automatiskt val av mätområde
5	MANUAL	Manuellt val av mätområde
6	51000	Mätvärdesindikering 5, 50, 500, 1000, 5000, osv.
7		Batterisymbol när batteriet är svagt
8		Relativmätning
9		Kontinuitetsmätning
10		Växelspänning eller växelströmsmätning
11		Negativt mätvärde
12	—	Likspänning eller likström
13		Lagring av mätvärde
14	Please Wait ...	Indikering vid mätning av kapaciteter på 50 – 5000 μF i det automatiska mätområdet som visas för att säkerställa noggrannheten tills kondensatorn har laddats ur helt.
15		Analog visning av stapeldiagram
16	PCLINK	USB-anslutning
17		Indikering av mätvärde

Mätning av likspänning / V=

Ställ in lämpligt område med omkopplaren (mV eller V). Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med det röda V / mV / Ω-uttaget. Anslut mätledningarna till mätobjektet. Läs av mätresultatet på displayen. Spänningens polaritet visas också.

Likspänning

Mätområde	Upplösning	Noggrannhet
50 mV	0,001 mV	± 0,03 %v.M.+ 10 siffror
500 mV	0,01 mV	± 0,03 % v.M.+ 6 siffror
5 V	0,1 mV
50 V	1 mV
500 V	10 mV
1000 V	0,1 V

• Ingångsmotstånd: 10 MΩ.
• Max. ingångsspänning: 1000 V DC.

Med SELECT-knappen kan du växla mellan mätmetoderna DC, AC och AC+DC.

Mätning av växelspänning / V\~

Ställ in lämpligt område med omkopplaren (mV eller V\~). Ställ in AV genom att trycka på SELECT-knappen. Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med det röda V / mV / Ω-uttaget. Anslut mätledningarna till mätobjektet. Läs av mätresultatet på displayen.

Växelspänning

Mätområde	Upplösning	Noggrannhet
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
50 mV	0,001 mV	± 0,5 % v.M. + 40 siffror	± 1 % v.M. + 40 siffror	± 2,5 % v.M. + 40 siffror
500 mV	0,01 mV
5 V	0,1 mV
50 V	1 mV
500 V	10 mV			ej specificerat
1000 V	0,1 V		ej specificerat	ej specificerat

Den angivna noggrannheten gäller endast vid 10 – 100 % av mätområdet.

- Ingångsmotständ: 10 MΩ.

- Max. ingångsspänning: 1000 V AC RMS, frekvensområde: 40 Hz – 20 kHz.

Med SELECT-knappen kan du växla mellan mätområdena AC och dBm.

Ställ in lämpligt område med omkopplaren ( A, mA eller A). Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med mA- eller 10 A-uttaget. Anslut mätledningarna till mätobjektet. Läs av mätresultatet på displayen. Strömriktningen visas med ett förtecken.

Om strömmen överskrider 500 mA ska 10 A-uttaget användas för mätning!

Likström

Mätområde	Upplösning	Noggrannhet
500 μA	0,01 μA	± 0,15 % v.M. + 15 siffror
5000 μA	0,1 μA
5 mA	1 μA
50 mA	10 μA
500 mA	0,1 mA	± 0,5 % v.M. + 10 siffror
10 A*	1 mA

- 500 mA-området är säkrat med F 500 mA / 1000 V.

- 10 A-området är säkrat med F 10 A / 1000 V.

- I 10 A-området ska den maximala påslagstiden beaktas!

\* För att skydda utrustningen mot överhettning ska du låta den svalna i 15 minuter efter max. 10 sekunders mätning.

Med SELECT-knappen kan du växla mellan mätmetoderna DC, AC och AC+DC.

Mätning av växelström / A\~

Ställ in lämpligt område med omkopplaren. Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med mA- eller 10 A-uttaget. Anslut mätledningarna till mätobjektet. Läs av mätresultatet på displayen.

Om strömmen överskrider 500 mA ska 10 A-uttaget användas för mätning!

Växelström

Mätområde	Upplösning	Noggrannhet
		40 Hz – 1 kHz	1 kHz – 10 kHz	10 kHz – 20 kHz
500 μA	0,01 μA	± 0,75 % v.M.+ 20 siffror	± 1 % v.M.+ 20 siffror	± 1,2 % v.M.+ 5 siffror
5000 μA	0,1 μA	± 0,75 % v.M.+ 10 siffror	± 1 % v.M.+ 10 siffror	± 1,2 % v.M.+ 5 siffror
50 mA	1 μA	± 0,75 % v.M.+ 20 siffror	± 1 % v.M.+ 20 siffror	± 1,2 % v.M.+ 5 siffror
500 mA	10 μA	± 0,75 % v.M.+ 10 siffror	± 1 % v.M.+ 10 siffror	± 1,2 % v.M.+ 5 siffror
5 A	0,1 mA	± 0,75 % v.M.+ 20 siffror	± 1,5 % v.M.+ 20 siffror	± 1,2 % v.M.+ 5 siffror
10 A*	1 mA	± 1 % v.M.+ 10 siffror	± 1,5 % v.M.+ 10 siffror	ej specificerat

Den angivna noggrannheten gäller endast vid 10 – 100 % av mätområdet.

• 500 mA-området är säkrat med F 500 mA / 1000 V.
• 10 A-området är säkrat med F 10 A / 1000 V.
• I 10 A-området ska den maximala påslagstiden beaktas!
• Frekvensområde: 40 – 20 000 Hz.

\* För att skydda utrustningen mot överhettning ska du låta den svalna i 15 minuter efter max. 10 sekunders mätning.

Med SELECT-knappen kan du växla mellan mätmetoderna DC, AC och AC+DC.

Kapacitetsmätning / F\*

Ställ in lämpligt område med omkopplaren. Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med V / mV / Ω-uttaget. Anslut mätledningarna till mätobjektet. Läs av mätresultatet på displayen.

Mätområde	Upplösning	Noggrannhet
50 nF	0,01 nF	± 1 % + 5 siffror
500 nF	0,1 nF
5 μF	1 nF
50 μF	10 nF
500 μF	0,1 μF	± 2 % + 5 siffror
5000 μF	1 μF

Ingångsimpedans: 180 kΩ, provspänning: 1,2 V, provström. 2,5 mA

\* Ladda ur kondensatorerna före varje mätning!

Motständsmätning / Ω

Ställ in lämpligt område med omkopplaren. Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med V / mV / Ω-uttaget. Anslut mätledningarna till mätobjektet. Läs av mätresultatet på displayen.

Mätområde	Upplösning	Noggrannhet
500 Ω	0,01 Ω	± 0,1 % + 10 siffror
5 kΩ	0,1 Ω	± 0,1 % + 5 siffror
50 kΩ	1 Ω
500 kΩ	10 Ω
5 MΩ	100 Ω	± 0,1 % + 10 siffror
50 MΩ	1 kΩ	± 0,5 % + 10 siffror

Ingångsimpedans: 10 MΩ, provspänning: 3 V, provström: 2 mA.

Diodtest

Ställ in 📋 med omkopplaren. Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med V / mV / Ω-uttaget. Anslut mätledningarna till mätobjektet. Röd mätledning = anod, svart mätledning = katod. Framspänningsfallet visas.

Mätområde	Upplösning	Display
	0,1 mV	Framspänning.

- Framström: ca 0,7 mA, bakspänning: ca 2,5 V.

Kontinuitetskontroll

Ställ in Ω / °)) med omkopplaren. Växla till kontinuitetskontroll med SELECT-knappen. Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med V / mV / Ω-uttaget. Anslut mätledningarna till provkretsen. Om motståndet understiger 60 Ω avges en signal.

Viktigt: Kontrollera att det inte finns någon spänning och att kondensatorerna är urladdade i mätkretsen.

Mätområde	Funktion
°))	Den integrerade summern signalerar kontinuitet upp till 60 Ω

Frekvens

Ställ omkopplaren på "Hz". Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med V / mV / Ω-uttaget. Anslut mätledningarna till provkretsen. Läs av mätresultatet på displayen.

Mätområde	Upplösning	Noggrannhet
Logikfrekvens (2,5 ~ 5 Vp)
5 Hz ~ 2 MHz	0,001 Hz	± 0,006 % + 4 siffror
Linjärfrekvens (500 mV ~ 1000 V, endast i AC-mätområdet!)
5 Hz ~ 60 kHz	0,001 Hz	± 0,006 % + 4 siffror

• Ingångsimpedans: 3 kΩ

Pulskvot

Ställ omkopplaren på "Hz". Växla till mätområdet för pulskvot med knappen SELECT. Koppla ihop den svarta mätledningen med COM-uttaget och den röda mätledningen med V / mV / Ω-uttaget. Anslut mätledningarna till provkretsen. Läs av mätresultatet på displayen.

Mätområde	Upplösning	Noggrannhet
Pulskvot (2,5 ~ 5 Vp vid 5 Hz ~ 60 kHz)
5 % ~ 95 %	0,01 %	± 2 % + 5 siffror

• Ingångsimpedans: 3 kΩ

Mätning av relativvärde

Tryck på knappen REL för att växla till mätmetoden relativvärde. När man trycker på knappen sparas det värde som just uppmätts eller just visas och dras av från efterföljande värde.

Knappen REL kan även användas för att kompensera mätledningarnas motständ.

Underhåll

Enheten kräver inget särskilt underhåll om den används i enlighet med bruksanvisningen.

Rengöring

Om enheten smutsas ned under användning kan den rengöras med en fuktig trasa och milt rengöringsmedel. Använd aldrig starka rengöringsmedel eller lösningsmedel.

Batteribyte

Byt ut batterierna när batterisymbolen visps på displayen. Koppla först från mätledningarna från enheten!

Skruva loss de två skruvarna på baksidan under den fällbara ståfoten, öppna batterifacket och ta ur de tomma batterierna. Sätt i nya batterier (6 x 1,5 V AAA Micro). Se till att polerna är i rätt riktning. Sätt tillbaka batterifacket och skruva fast.

Använd endast de angivna batterityperna!

Batterier ska inte slängas i hushållsavfallet. Beakta gällande föreskrifter för avfallshantering!

Byte av säkring

För att byta ut en säkring ska du först koppla mätledningarna från enheten och skruva loss de två skruvarna på batterifacket bakom den fällbara ståfoten. Ta försiktigt bort batterifackets lock och lyft skyddslocket till den säkring som ska bytas ut. Ersätt den defekta säkringen med en säkring av samma typ (säkring F 10 A/1000 V eller F 500 mA/1000 V). Sätt tillbaka skyddslocket och skruva fast batterifacket.

Använd endast säkringar med de angivna värdena.

Programvara

Öppna innehållet på CD-skivan på din dator och starta Setup.exe.

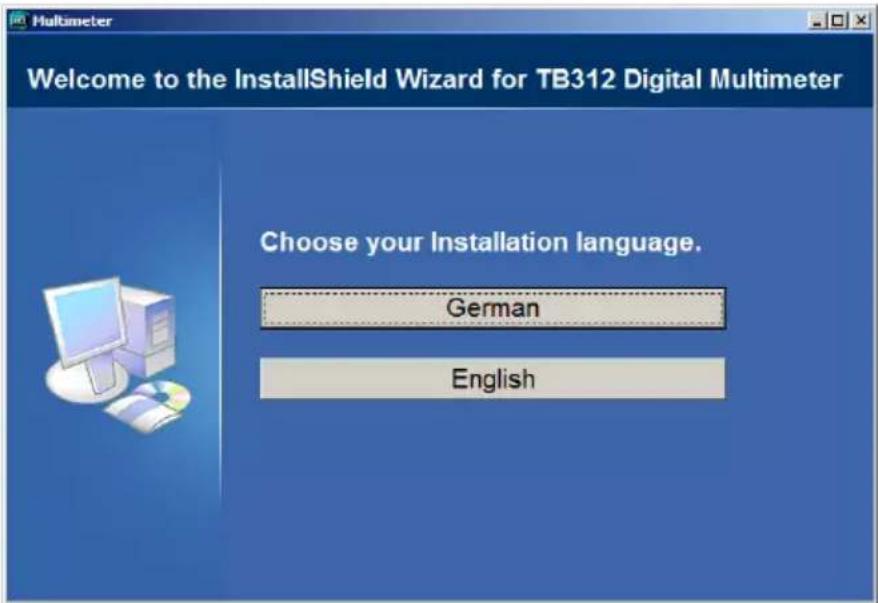

Följande urvalsmeny visas:

Klicka på knappen för önskat språk.

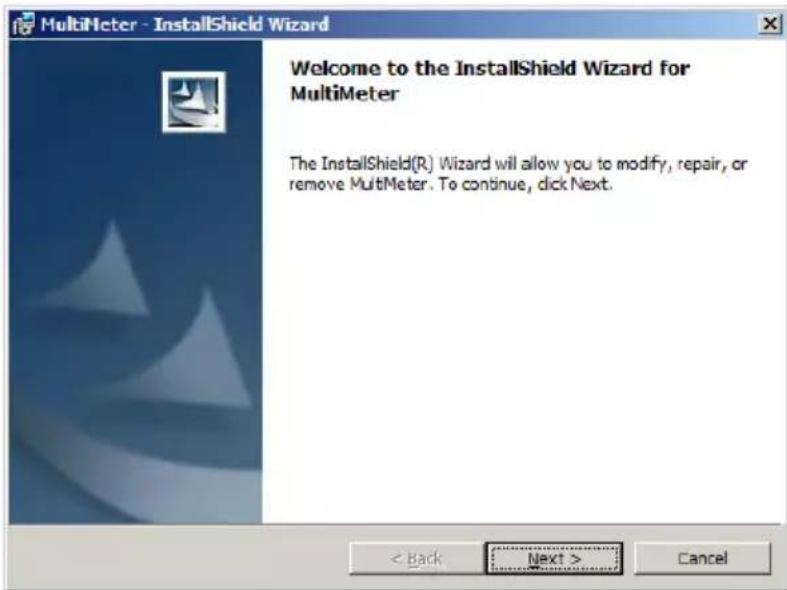

När installationsfilerna har extraherats visas installationsassistenten:

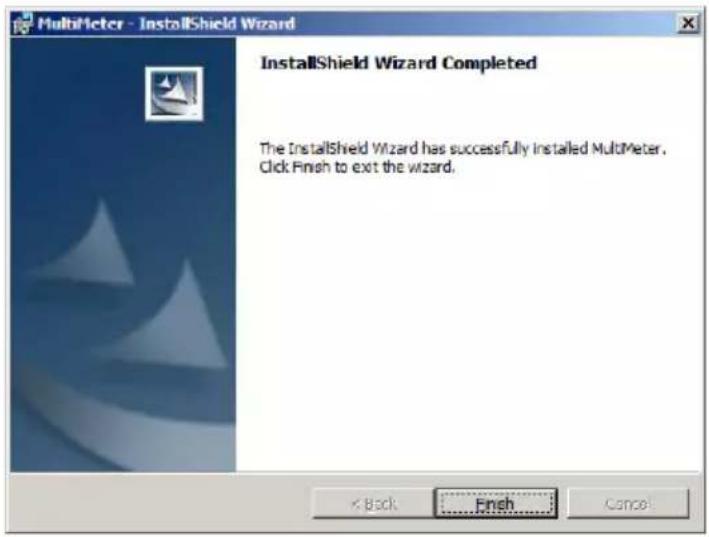

Klicka på "Next", välj installationsmapp och klicka på "Next" igen. Klicka sedan på "Install" och slutför installationen med "Finish":

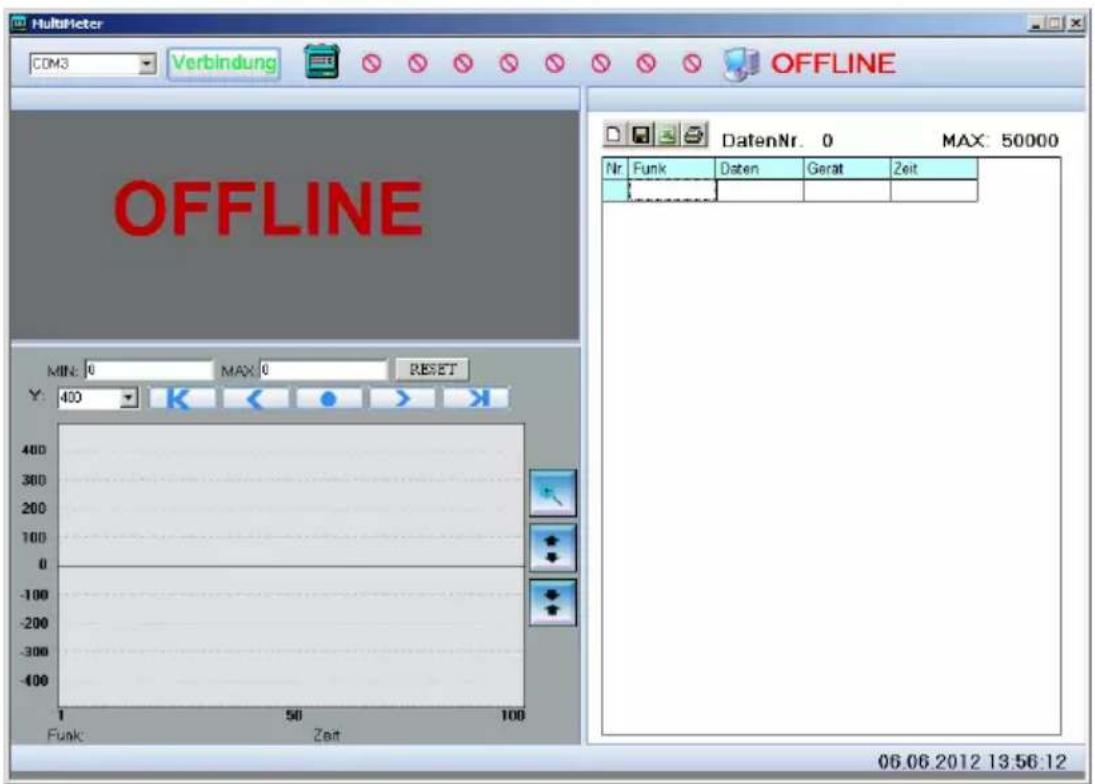

Under Program/Multimeter ska du klicka på Multimeter.exe eller dubbelklicka på ikonen Multimeter.exe på skrivbordet för att öppna huvudfönstret:

MultiMeter CDM3 Verbindung OFFLINE OFFLINE Min: 0 MAX: 0 RESET Y: 400 K < ● > K Funk Zeit Daten 0 Max: 50000 Nr Funk Daten Gerät Zeit 06.06.2012 13:56:12

Anslut multimetern till en USB-port på din dator och håll knappen HOLD intryckt till "PCLINK" visas på displayen.

Om drivrutinen inte installeras automatiskt ska du öppna mappen "drivers" på CD-skivan

och köra xxxinstaller.exe i respektive mapp för ditt operativsystem.

Följande operativsystem stöds: Windows 2000, XP, 2003, Vista och Windows 7.

När drivrutinen är installerad genereras ett virtuellt COM-gränssnitt. Titta i enhetenshanteraren efter den tilldelade COM-porten (COM2, COM3...).

Ställ in denna port i programmets huvudfönster uppe till höger och klicka på "Anslutning".

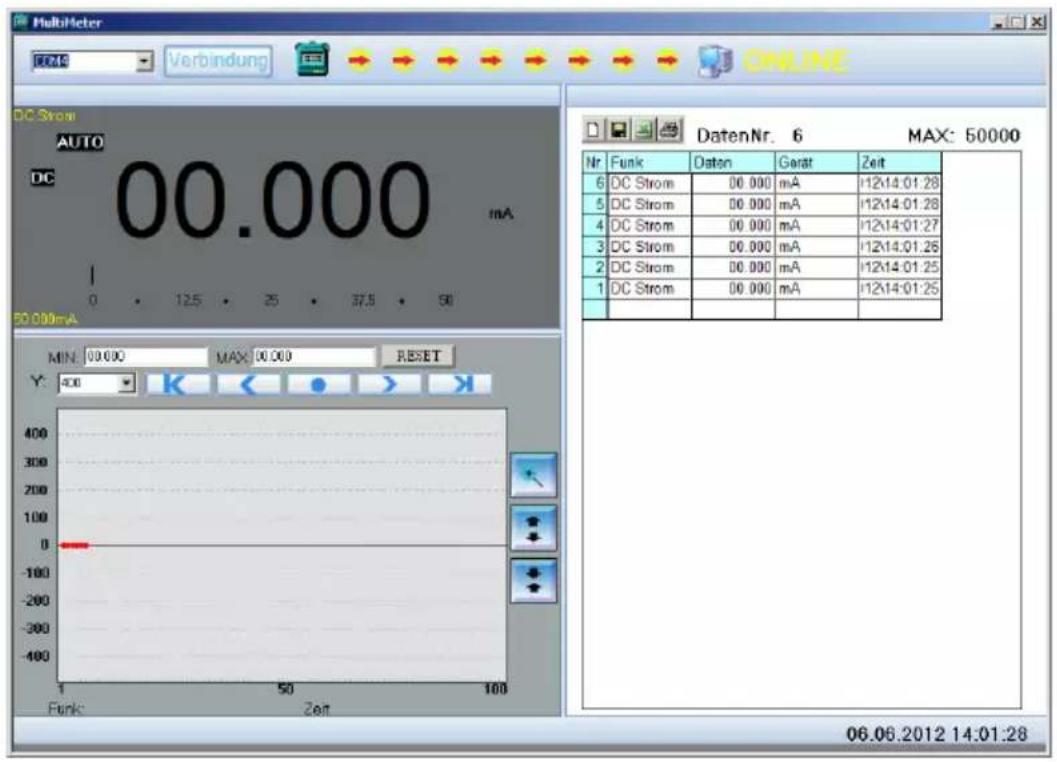

Beroende på vridomkopplarens läge på multimetern ser du en kopia av indikeringen längst upp till vänster i huvudfönstret, därunder ett XY-diagram och på den högra sidan överförs uppgifterna i en lista som du enkelt kan spara, exportera till Excel eller skriva ut.

MultiMeter FENIX Verbindung ONLINE DC Strom AUTO DC 00.000 mA 0 125 25 37.5 50 50.000mA MIN: 00.000 MAX: 00.000 RESET Y: 400 Funk Zeit Daten Nr. 6 MAX: 50000 Nr Funk Daten Geraat Zeit 6 DC Strom 00.000 mA H2X14:01:28 5 DC Strom 00.000 mA H2X14:01:28 4 DC Strom 00.000 mA H2X14:01:27 3 DC Strom 00.000 mA H2X14:01:26 2 DC Strom 00.000 mA H2X14:01:25 1 DC Strom 00.000 mA H2X14:01:25 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

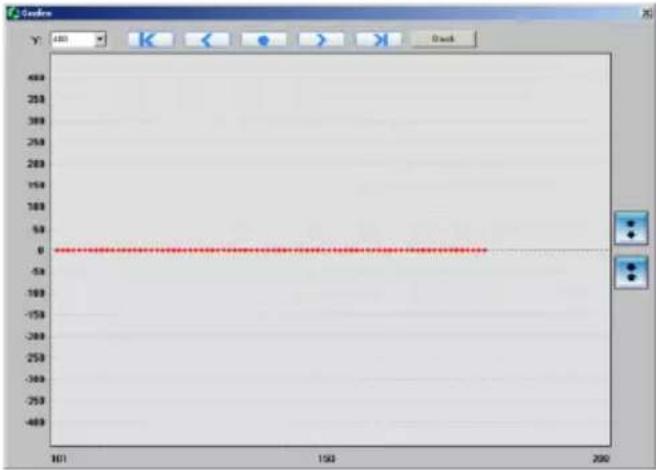

Med hjälp av fler verktyg kan du anpassa XY-diagrammets utseende:

Med de övre pilarna kan du ändra tidsbasen (X), med sidopilarna Y-axeln. Klicka på "Utskrift" för att skriva ut uppgifterna som visas.

Stäng huvudfönstret för att avsluta programmet.

Tekniska specifikationer

Noggrannheten gäller under 1 år vid en temperatur på 18 – 28 °C och en luftfuktighet på 75 % (fler årliga kalibreringar kan fås).

Max. spänning mellan uttag och jord: 1000 V AC/DC.

Säkringar	F 500 mA 1000 V snabb
	F10 A 1000 V snabb
Max. driftshöjd	2000 m över NN
Displayens höjd	40 mm LCD med stapeldiagram
Display	max 59999 (43⁄4-siffrig)
Polaritetsindikering	automatisk
Spillkontroll	"1" visas
Samplingstakt	ca 330 ms.
Batteristatus	Batterisymbol visas
Strömförsörjning	6 x 1,5 V AAA Micro
Driftstemperatur	0 °C till 50 °C RH < 80 %
Lagringstemperatur	-20 °C till 60 °C RH < 80 %
Mått	210 x 105 x 45 mm
Vikt	560 g inkl. batteri
Klass	CAT III 1000 V
Gränssnitt	USB, optisk koppling

Sisällysluettelo
