Type de produit	Hotte aspirante
Marque	Elica
Modèle	Era 60
Largeur	60 cm
Distance minimale au plan de cuisson électrique	50 cm
Distance minimale au plan de cuisson gaz ou mixte	65 cm
Alimentation électrique	Tension du réseau, voir plaque signalétique
Type d'éclairage	LED
Puissance max des ampoules	3 W (E14)
Vitesses d'aspiration	Multi-vitesses (selon modèle)
Filtre à graisses	Métallique, lavable au lave-vaisselle
Filtre à charbon (version recyclage)	Actif, remplacement tous les 4 mois maximum
Type d'évacuation	Aspirante (extérieure) ou filtrante (recyclage)
Clapet anti-retour	Optionnel (en fonction des conditions d'installation)
Entretien fréquence filtre à graisses	Au moins une fois par mois
Entretien intérieur/extérieur	Chiffon humide avec détergent liquide neutre
Sécurité enfant	Utilisation par enfants de plus de 8 ans sous surveillance
Normes de sécurité	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Performances	EN/IEC 61591, ISO 5167, EN/IEC 60704 (bruit)
Compatibilité électromagnétique	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Recyclage	Conforme DEEE (Directive 2012/19/EC)

FOIRE AUX QUESTIONS - Era 60 ELICA

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour les cuisinières électriques, la distance minimale est de 50 cm. Pour les cuisinières à gaz ou mixtes, elle est de 65 cm. Si les instructions de la table de cuisson spécifient une distance plus grande, respectez celle-ci.

Comment nettoyer le filtre à graisses de la hotte Elica Era 60 ?

Le filtre métallique anti-graisse se nettoie au moins une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Attention : le lavage au lave-vaisselle peut décolorer le filtre, mais les performances ne sont pas affectées.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif (utilisé en version recyclage) ne peut pas être nettoyé ni régénéré. Il doit être remplacé au maximum tous les 4 mois, ou plus tôt si la saturation est constatée en fonction de l'usage.

Quel type d'ampoule utiliser pour remplacer l'éclairage de la hotte ?

Utilisez exclusivement une ampoule LED de 3W avec culot E14. Consultez la notice jointe pour plus de détails (référence ILCOS D position '1d').
Avant de toucher les lampes, assurez-vous qu'elles soient froides et débranchez l'appareil.

La hotte peut-elle être utilisée en version filtrante (recyclage) ?

Oui, la hotte Elica Era 60 est conçue pour fonctionner soit en version aspirante (évacuation extérieure), soit en version filtrante (recyclage intérieur) avec un filtre à charbon actif adapté.

Puis-je utiliser la hotte sans la grille montée ?

Non, il est impératif de ne jamais utiliser la hotte sans la grille correctement montée. La grille protège des pièces mobiles et assure le bon fonctionnement.

Que faire si les lampes LED ne s'allument pas ?

Avant de contacter le service après-vente, vérifiez que les ampoules sont correctement insérées dans leur logement. Si le problème persiste, remplacez les ampoules par des modèles identiques (LED 3W E14).
N'oubliez pas de débrancher l'appareil avant toute manipulation.

Comment réduire l'impact environnemental lors de l'utilisation de la hotte ?

Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner quelques minutes après. N'utilisez les vitesses accélérées que si nécessaire. Remplacez régulièrement le filtre à charbon et nettoyez le filtre à graisses. Utilisez une tuyauterie du diamètre maximum recommandé pour optimiser le rendement et réduire le bruit.

Quelles sont les précautions de sécurité avant l'entretien ?

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général. Utilisez des gants de travail pour vous protéger.

La hotte est-elle adaptée à une utilisation dans une cuisine professionnelle ?

Cet appareil est destiné à un usage domestique et dans des applications analogues (cuisines de personnel, fermes, hôtels, chambres d'hôtes). Il n'est pas conçu pour un usage professionnel intensif.

MODE D'EMPLOI Era 60 ELICA

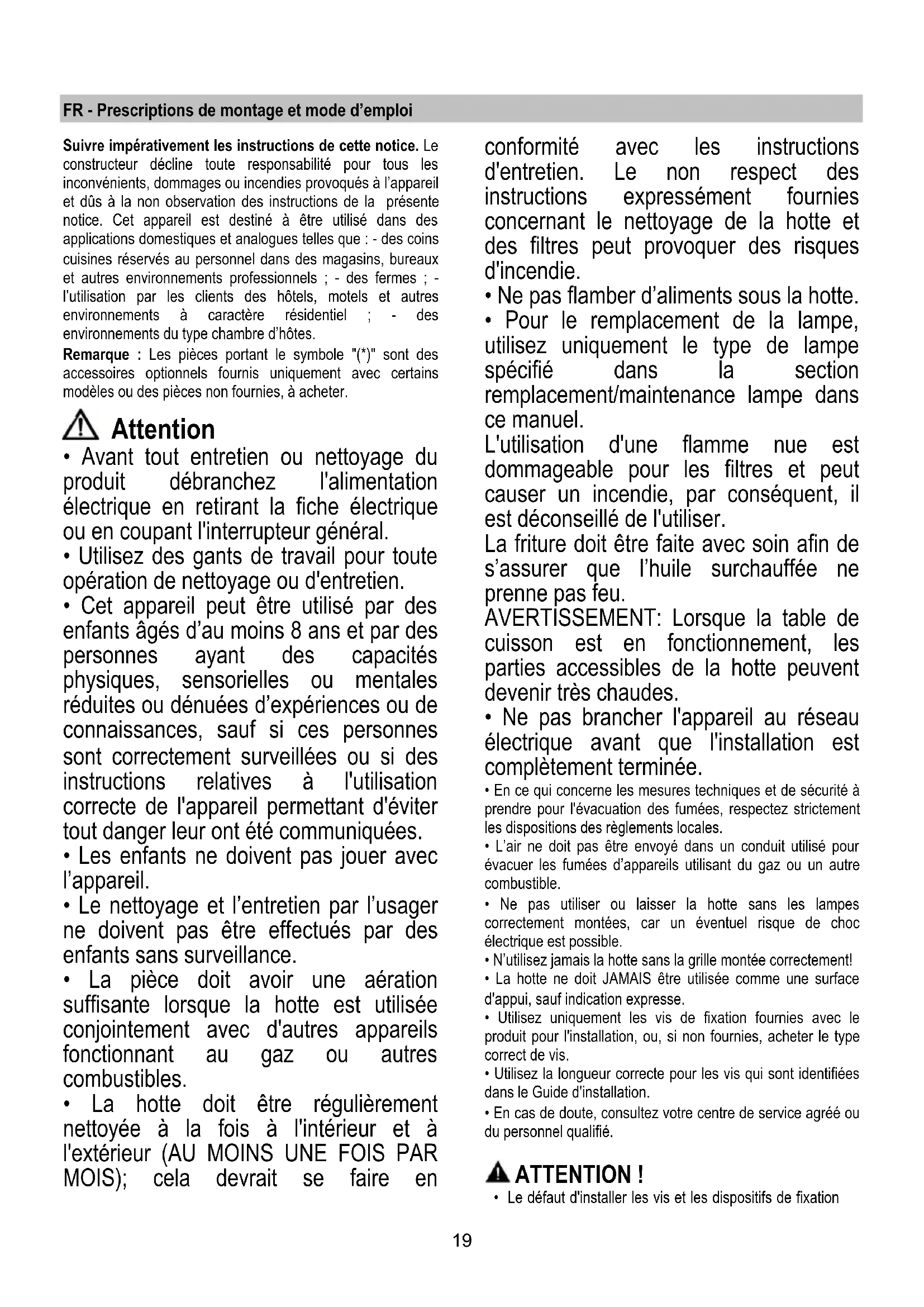

Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels; - des fermes; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - des environnements du type chambre d'hôtes.

Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en

conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

- Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.

- En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

- Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

- N'utilisez jamais la hotte sans la grille montée correctement!

- La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

- Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.

- Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.

- En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

Attention!

- Le défaut d'installer les vis et les dispositifs de fixation

conformément à ces instructions peut entraîner des risques électriques.

- Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en

version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Installation

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 1-7

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métall[al]ique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 5

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. Il est nécessaire de changer le filtre après quatre mois, au maximum.

Il ne peut pas être nettoyé ou régénéré.

Remplacement des lampes

Fig. 7

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Retirer la grille d'aspiration pour accéder à l'ampoule.

Remplacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "1d").

Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

Uniquement sur certains produits :

Un Clapet Anti-Retour des Fumées est fourni comme accessoire en option, à installer. Si les conditions d'installation le requièrent (par ex. : absence de protections contre le retour accidentel de courants d'air de l'extérieur), l'insérer dans le logement dédié du Raccord de Sortie d'Air avant d'installer le conduit d'échappement des fumées.

EN/IEC 60335-2- : EN/IEC 60335-1 :

EN/IEC 62233,31
