Produkttype	Avtrekkshette
Merke	Elica
Modell	Era 60
Bredde	60 cm
Minste avstand til elektrisk koketopp	50 cm
Minste avstand til gass- eller blandet koketopp	65 cm
Strømtilførsel	Nettspenning, se typeskilt
Belysningstype	LED
Maks pæreffekt	3 W (E14)
Sugestyrker	Flere hastigheter (avhengig av modell)
Fettfilter	Metall, kan vaskes i oppvaskmaskin
Kullfilter (resirkuleringsversjon)	Aktivt, maksimalt utskifting hver 4. måned
Avtrekkstype	Sugende (utvendig) eller filtrerende (resirkulering)
Tilbakeslagsventil	Valgfri (avhengig av installasjonsforholdene)
Vedlikehold fettfilter frekvens	Minst én gang per måned
Innvendig/utvendig vedlikehold	Fuktig klut med nøytralt flytende vaskemiddel
Barnesikring	Bruk av barn over 8 år under tilsyn
Sikkerhetsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Ytelse	EN/IEC 61591, ISO 5167, EN/IEC 60704 (støy)
Elektromagnetisk kompatibilitet	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Resirkulering	I samsvar med WEEE (direktiv 2012/19/EU)

Ofte stilte spørsmål - Era 60 ELICA

Hva er minste avstand mellom avtrekkshette og koketopp?

For elektriske komfyrer er minste avstand 50 cm. For gass- eller blandingskomfyrer er den 65 cm. Hvis koketoppens instruksjoner angir en større avstand, følg den.

Hvordan rengjøre fettfilteret på Elica Era 60 avtrekkshette?

Metallfettfilteret rengjøres minst én gang per måned. Du kan vaske det for hånd med et ikke-aggressivt vaskemiddel eller i oppvaskmaskin på lav temperatur og kort program. Merk: Vask i oppvaskmaskin kan misfarge filteret, men ytelsen påvirkes ikke.

Når må aktivt kullfilter skiftes?

Aktivt kullfilter (brukt i resirkuleringsversjon) kan ikke rengjøres eller regenereres. Det må skiftes maksimalt hver 4. måned, eller tidligere hvis metning observeres avhengig av bruk.

Hvilken type pære skal brukes for å bytte belysning på avtrekkshetten?

Bruk utelukkende en LED-pære på 3W med E14-sokkel. Se vedlagte bruksanvisning for flere detaljer (ILCOS D referanseposisjon '1d').
Før du berører lampene, forsikre deg om at de er kalde og koble apparatet fra strømmen.

Kan avtrekkshetten brukes i filterversjon (resirkulering)?

Ja, Elica Era 60 avtrekkshette er designet for å fungere enten i sugeversjon (utvendig avtrekk) eller i filterversjon (innendørs resirkulering) med et egnet aktivt kullfilter.

Kan jeg bruke avtrekkshetten uten grillen montert?

Nei, det er strengt nødvendig å aldri bruke avtrekkshetten uten at grillen er riktig montert. Grillen beskytter mot bevegelige deler og sikrer riktig funksjon.

Hva gjør jeg hvis LED-lampene ikke lyser?

Før du kontakter kundeservice, kontroller at pærene er riktig satt inn i holderen. Hvis problemet vedvarer, bytt pærene med identiske modeller (LED 3W E14).
Husk å koble apparatet fra strømmen før håndtering.

Hvordan redusere miljøpåvirkningen ved bruk av avtrekkshetten?

Slå på avtrekkshetten på laveste hastighet under matlaging og la den gå noen minutter etterpå. Bruk kun høye hastigheter ved behov. Bytt kullfilteret regelmessig og rengjør fettfilteret. Bruk rør med maksimal anbefalt diameter for å optimalisere ytelsen og redusere støy.

Hva er sikkerhetstiltakene før vedlikehold?

Før rengjøring eller vedlikehold, koble fra strømtilførselen ved å trekke ut støpselet eller slå av hovedbryteren. Bruk arbeidshansker for beskyttelse.

Er avtrekkshetten egnet for bruk i profesjonelt kjøkken?

Dette apparatet er beregnet for hjemmebruk og lignende anvendelser (personalekjøkken, gårder, hoteller, gjestehus). Det er ikke designet for intensiv profesjonell bruk.

BRUKSANVISNING Era 60 ELICA

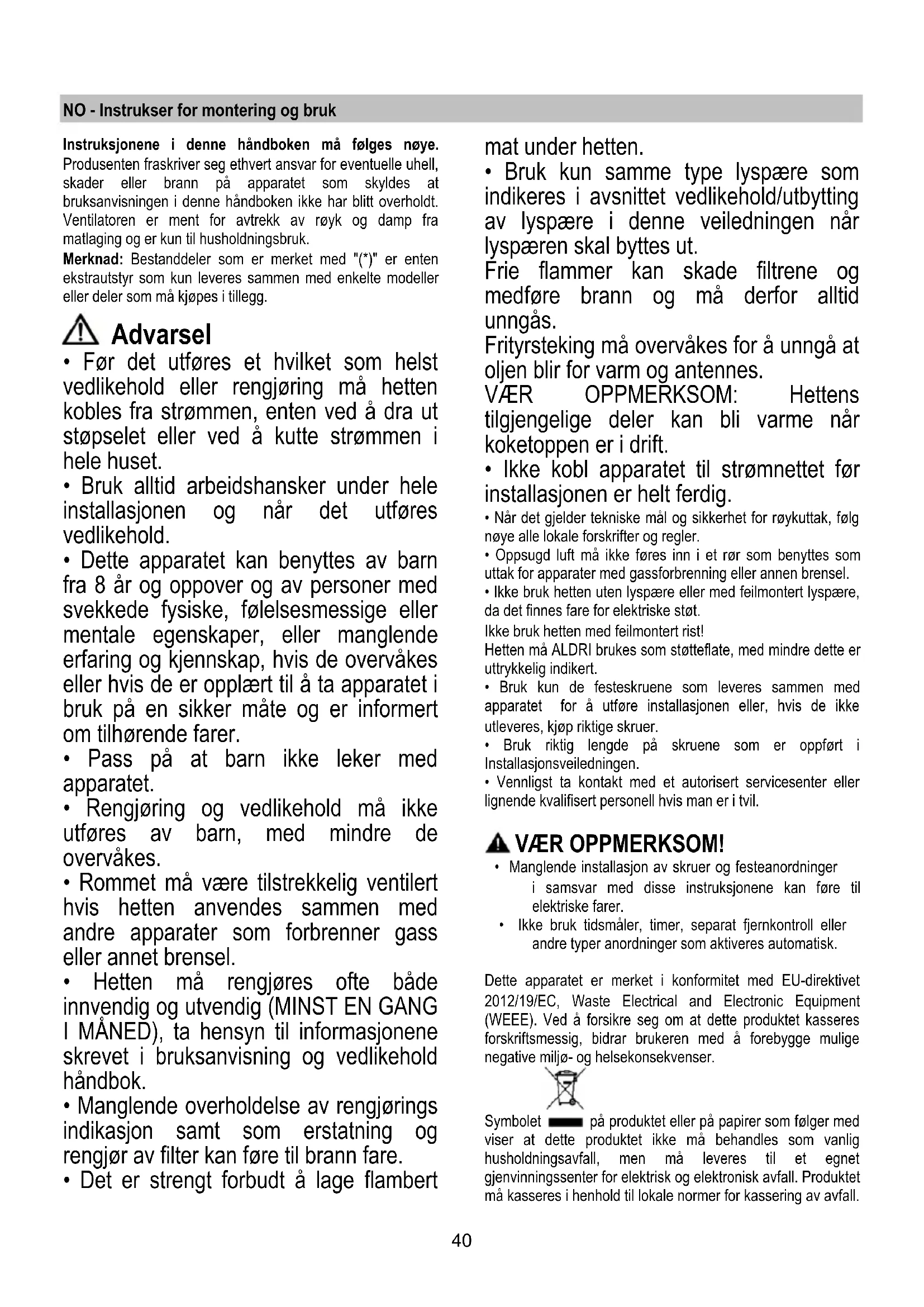

NO Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og när det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.
  • Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.
• Det er strengt forbudt å lage flambert

mat under hetten.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÄER OPPMERKSOM: Hettens tilgjengelige deler kan bli varme när koketoppen er i drift.

- Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.

- Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.

- Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.

- Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

- Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig. - Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler. - Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel. - Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

- Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.

- Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.

- Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

- Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer. - Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen. - Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

⚠ VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet ■ på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall.

For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. ∅k hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft 📋, eller med resirkulering av avtrekksluften 📋.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper.

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKT∅Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJ∅RING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 1-7

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

Utskifting av lyspærer

Fig.7

Koble ventilatoren fra strømnettet.

Ta vekk gitteret for å åpne lamperommet.

Skift ut den defekte lampen.

Bruk utelukkende E14 3W LED-lamper. For ytterligere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1d").

BARE i noen produkter:

Som ekstrautstyr følger det med en tilbakeslagsventil for røyk. Dersom installasjonsforholdene skulle gjøre det nødvendig å bruke denne (f.

eks. om det mangler beskyttelse mot utilsiktet innsig av luft som kommer utenifra), montere ventilen på den dertil beregnede plassen inne i koblingen for luftutslipp før utslippsrøret for røyk installeres.

Produktet er designet, testet og produceret i henhold til:

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
