Termék típusa	Páraelszívó
Márka	Elica
Modell	Era 60
Szélesség	60 cm
Minimális távolság elektromos főzőlaptól	50 cm
Minimális távolság gáz- vagy vegyes főzőlaptól	65 cm
Elektromos tápellátás	Hálózati feszültség, lásd adattábla
Világítás típusa	LED
Izzók max. teljesítménye	3 W (E14)
Szívási fokozatok	Többfokozatú (modelltől függően)
Zsírszűrő	Fém, mosogatógépben mosható
Szénszűrő (recirkulációs változat)	Aktív, cseréje maximum 4 havonta
Elszívás típusa	Elszívó (külső) vagy szűrő (recirkulációs)
Visszacsapó csappantyú	Opcionális (a telepítési körülményektől függően)
Zsírszűrő karbantartási gyakorisága	Legalább havonta egyszer
Belső/külső karbantartás	Nedves ruhával, semleges folyékony tisztítószerrel
Gyerekbiztonság	8 év feletti gyermekek által felügyelet mellett használható
Biztonsági szabványok	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Teljesítmény	EN/IEC 61591, ISO 5167, EN/IEC 60704 (zaj)
Elektromágneses összeférhetőség	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Újrahasznosítás	Megfelel a WEEE irányelvnek (2012/19/EK)

Gyakran ismételt kérdések - Era 60 ELICA

Mi a minimális távolság a páraelszívó és a főzőlap között?

Elektromos tűzhelyeknél a minimális távolság 50 cm. Gáz- vagy vegyes tűzhelyeknél 65 cm. Ha a főzőlap utasításai nagyobb távolságot írnak elő, tartsa be azt.

Hogyan tisztítsam az Elica Era 60 páraelszívó zsírszűrőjét?

A fém zsírszűrőt legalább havonta egyszer kell tisztítani. Mosható kézzel, nem agresszív tisztítószerrel, vagy mosogatógépben alacsony hőmérsékleten, gyors programon. Figyelem: a mosogatógépes mosás elszínezheti a szűrőt, de a teljesítményt nem befolyásolja.

Mikor kell cserélni az aktív szénszűrőt?

Az aktív szénszűrőt (recirkulációs változatban használatos) nem lehet tisztítani vagy regenerálni. Maximum 4 havonta kell cserélni, vagy korábban, ha a használat során telítődést tapasztal.

Milyen típusú izzót használjak a páraelszívó világításának cseréjéhez?

Kizárólag 3W-os LED izzót használjon E14 foglalattal. További részletekért tekintse meg a mellékelt útmutatót (ILCOS D hivatkozás '1d' pozíció).
A lámpák érintése előtt győződjön meg arról, hogy azok hidegek, és húzza ki a készüléket.

Használható a páraelszívó szűrős (recirkulációs) változatban?

Igen, az Elica Era 60 páraelszívó úgy lett kialakítva, hogy működjön elszívó (külső elvezetés) vagy szűrős (belső recirkuláció) változatban, megfelelő aktív szénszűrővel.

Használhatom a páraelszívót a rács felszerelése nélkül?

Nem, soha ne használja a páraelszívót a rács megfelelő felszerelése nélkül. A rács véd a mozgó alkatrészektől és biztosítja a megfelelő működést.

Mi a teendő, ha a LED lámpák nem gyulladnak be?

Mielőtt kapcsolatba lépne a vevőszolgálattal, ellenőrizze, hogy az izzók megfelelően illeszkednek a foglalatba. Ha a probléma továbbra is fennáll, cserélje ki az izzókat azonos típusra (LED 3W E14).
Ne felejtse el kihúzni a készüléket bármilyen művelet előtt.

Hogyan csökkenthető a páraelszívó használatának környezeti hatása?

Főzés közben kapcsolja be a páraelszívót a legalacsonyabb fokozaton, és hagyja működni néhány percig utána. A gyorsabb fokozatokat csak szükség esetén használja. Rendszeresen cserélje a szénszűrőt és tisztítsa a zsírszűrőt. A hatékonyság optimalizálása és a zaj csökkentése érdekében használja az ajánlott maximális átmérőjű csövet.

Milyen biztonsági óvintézkedéseket kell tenni karbantartás előtt?

Minden tisztítási vagy karbantartási művelet előtt húzza ki a tápellátást a dugó kihúzásával vagy a főkapcsoló lekapcsolásával. Használjon munkakesztyűt a védelem érdekében.

Alkalmas a páraelszívó professzionális konyhában való használatra?

Ez a készülék háztartási használatra és hasonló alkalmazásokra (személyzeti konyhák, farmok, hotelek, panziók) készült. Nem intenzív professzionális használatra tervezték.

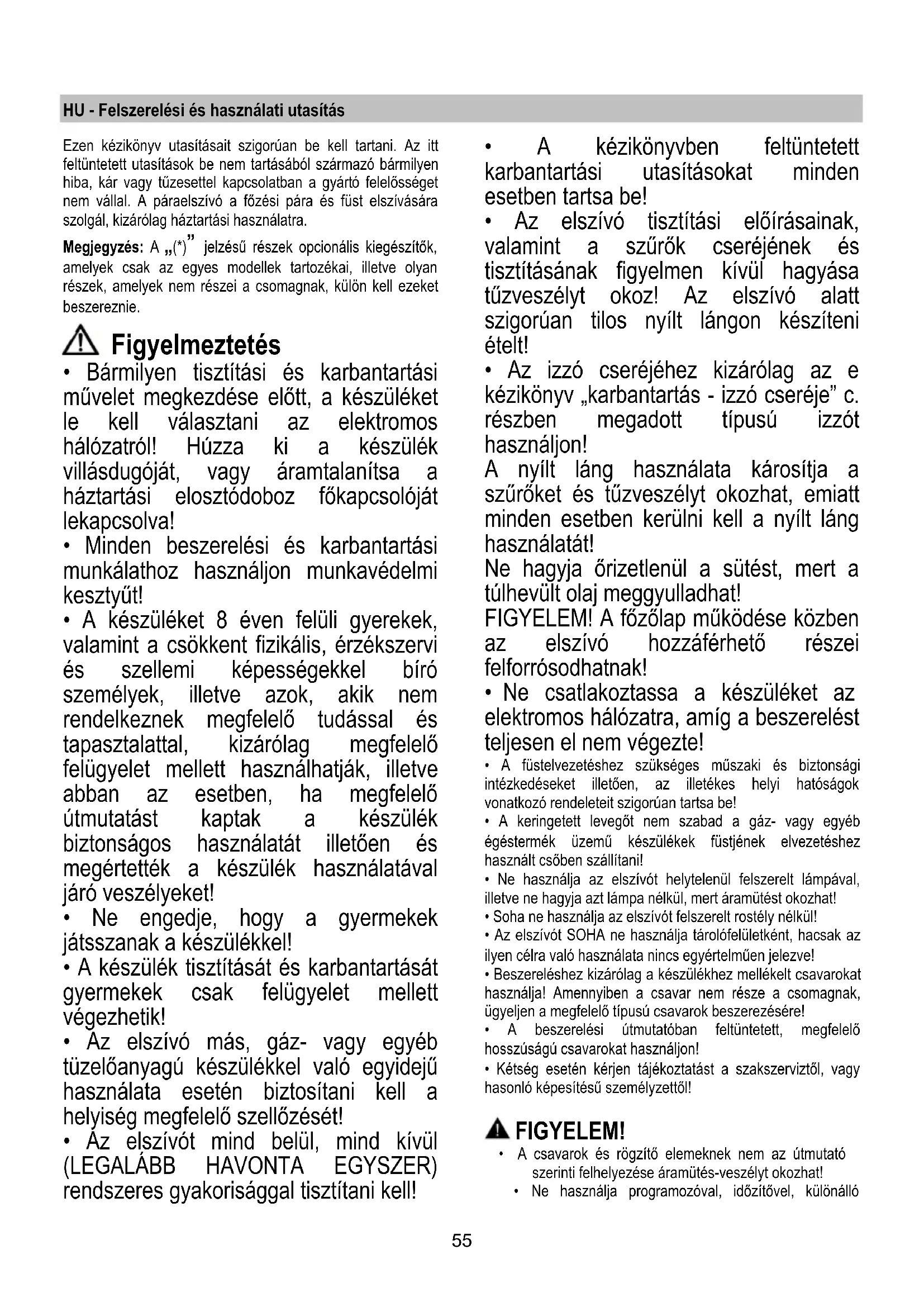

HASZNÁLATI ÚTMUTATÓ Era 60 ELICA

HU Felszerelési és használati utasítás

BG Инструкции за монтаж и употреба

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Megjegyzés: A „(*)” jelzésű részek opcionális kiegészítók, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie.

⚠️ Figyelmeztetés

- Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!

- Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!

- A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!

- Ne engedje, hogy a gyermekek játsszanak a készülékkel!

- A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

- Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!

- Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!

- Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!

- Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát!

Ne hagyja örizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéshez használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére!
• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!

FIGYELEM!

• A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja programozóval, időzítővel, különálló

távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Használat

Az elszívó külső elvezetésű elszívó

visszaforgatésos szürös

üzemmódban is használható.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielött az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

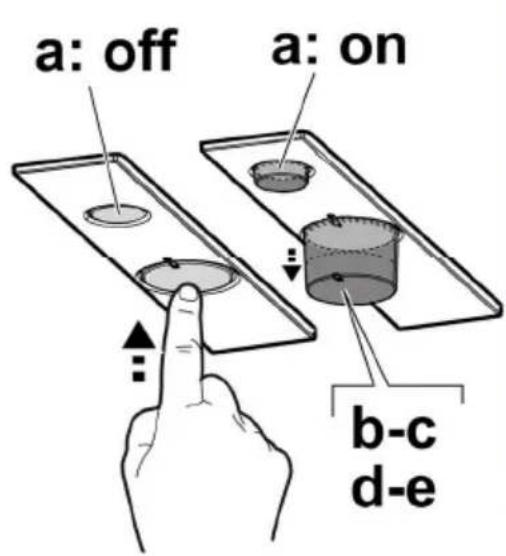

Működése

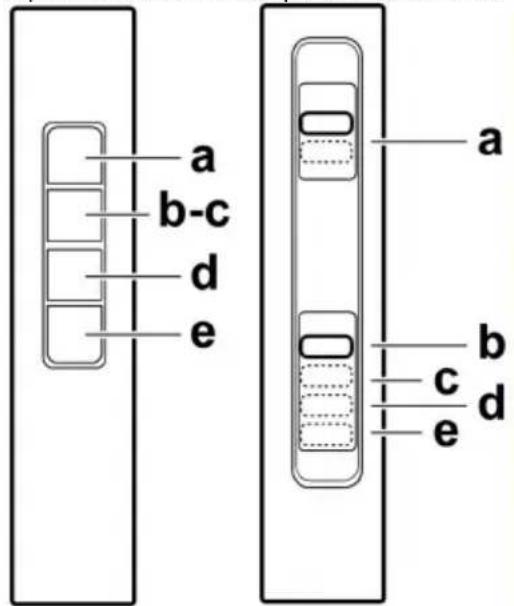

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

c. - d. - e. Minimális elszívás (c.), közepes (d.), maximális (e.).

Karbantartás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

Zsírszűrő filter

ábra 1-7

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony höfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

Szénfilter (csak keringtetett változat esetén)

ábra 5

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

Égöcsere

7. ábra

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

A világítótestekhez az elszívó rács leszerelése után férhet hozzá.

Cserélje ki a sérült lámpát.

Max. 3W-E14 LED lámpákat használjon. További információkért tekintse át a mellékelt "ILCOS D" lapot ("1d" alfanumerikus pozíció).

Amennyiben a világítás nem működik, mielött a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.

CSAK néhány termék esetében:

Választható tartozékként készletben szállítunk egy Füst Visszacsapó Szelepet, amit telepíteni kell. Ha a telepítési körülmények megkövetelik (pl. a kívülről érkező légáramok véletlenszerű bekerülésével szemben védő biztonsági elemek hiánya), a szelepet a füstelvezető cső telepítése előtt a Levegő Kivezető Csatlakozó belsejébe kell illeszteni.
