Tipo di prodotto	Cappa aspirante
Marca	Elica
Modello	Era 60
Larghezza	60 cm
Distanza minima dal piano cottura elettrico	50 cm
Distanza minima dal piano cottura a gas o misto	65 cm
Alimentazione elettrica	Tensione di rete, vedere targhetta
Tipo di illuminazione	LED
Potenza max lampadine	3 W (E14)
Velocità di aspirazione	Multi-velocità (a seconda del modello)
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Filtro al carbone (versione ricircolo)	Attivo, sostituzione ogni 4 mesi massimo
Tipo di evacuazione	Aspirante (esterna) o filtrante (ricircolo)
Valvola di non ritorno	Opzionale (in base alle condizioni di installazione)
Manutenzione frequenza filtro antigrasso	Almeno una volta al mese
Pulizia interno/esterno	Panno umido con detergente liquido neutro
Sicurezza bambini	Utilizzo da parte di bambini di età superiore a 8 anni sotto supervisione
Norme di sicurezza	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Prestazioni	EN/IEC 61591, ISO 5167, EN/IEC 60704 (rumore)
Compatibilità elettromagnetica	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Riciclaggio	Conforme RAEE (Direttiva 2012/19/CE)

Domande frequenti - Era 60 ELICA

Qual è la distanza minima tra la cappa e il piano cottura?

Per i piani cottura elettrici, la distanza minima è di 50 cm. Per i piani cottura a gas o misti, è di 65 cm. Se le istruzioni del piano cottura specificano una distanza maggiore, rispettare quella.

Come pulire il filtro antigrasso della cappa Elica Era 60?

Il filtro antigrasso metallico si pulisce almeno una volta al mese. Puoi lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Attenzione: il lavaggio in lavastoviglie può scolorire il filtro, ma le prestazioni non vengono compromesse.

Quando è necessario sostituire il filtro al carbone attivo?

Il filtro al carbone attivo (utilizzato nella versione ricircolo) non può essere pulito né rigenerato. Deve essere sostituito al massimo ogni 4 mesi, o prima se si nota saturazione in base all'uso.

Che tipo di lampadina usare per sostituire l'illuminazione della cappa?

Usare esclusivamente una lampadina LED da 3W con attacco E14. Consultare il manuale allegato per maggiori dettagli (riferimento ILCOS D posizione '1d').
Prima di toccare le lampade, assicurarsi che siano fredde e scollegare l'apparecchio.

La cappa può essere utilizzata in versione filtrante (ricircolo)?

Sì, la cappa Elica Era 60 è progettata per funzionare in versione aspirante (evacuazione esterna) o in versione filtrante (ricircolo interno) con un filtro al carbone attivo adatto.

Posso usare la cappa senza la griglia montata?

No, è indispensabile non utilizzare mai la cappa senza la griglia montata correttamente. La griglia protegge dalle parti mobili e garantisce il corretto funzionamento.

Cosa fare se le lampade LED non si accendono?

Prima di contattare il servizio post-vendita, verificare che le lampadine siano inserite correttamente nel loro alloggiamento. Se il problema persiste, sostituire le lampadine con modelli identici (LED 3W E14).
Non dimenticare di scollegare l'apparecchio prima di qualsiasi operazione.

Come ridurre l'impatto ambientale durante l'uso della cappa?

Accendere la cappa alla velocità minima durante la cottura e lasciarla funzionare alcuni minuti dopo. Utilizzare le velocità accelerate solo se necessario. Sostituire regolarmente il filtro al carbone e pulire il filtro antigrasso. Utilizzare un tubo di diametro massimo raccomandato per ottimizzare il rendimento e ridurre il rumore.

Quali sono le precauzioni di sicurezza prima della manutenzione?

Prima di qualsiasi operazione di pulizia o manutenzione, scollegare l'alimentazione elettrica rimuovendo la spina o spegnendo l'interruttore generale. Utilizzare guanti da lavoro per proteggersi.

La cappa è adatta per l'uso in una cucina professionale?

Questo apparecchio è destinato a un uso domestico e in applicazioni analoghe (cucine per personale, fattorie, hotel, bed & breakfast). Non è progettato per un uso professionale intensivo.

MANUALE UTENTE Era 60 ELICA

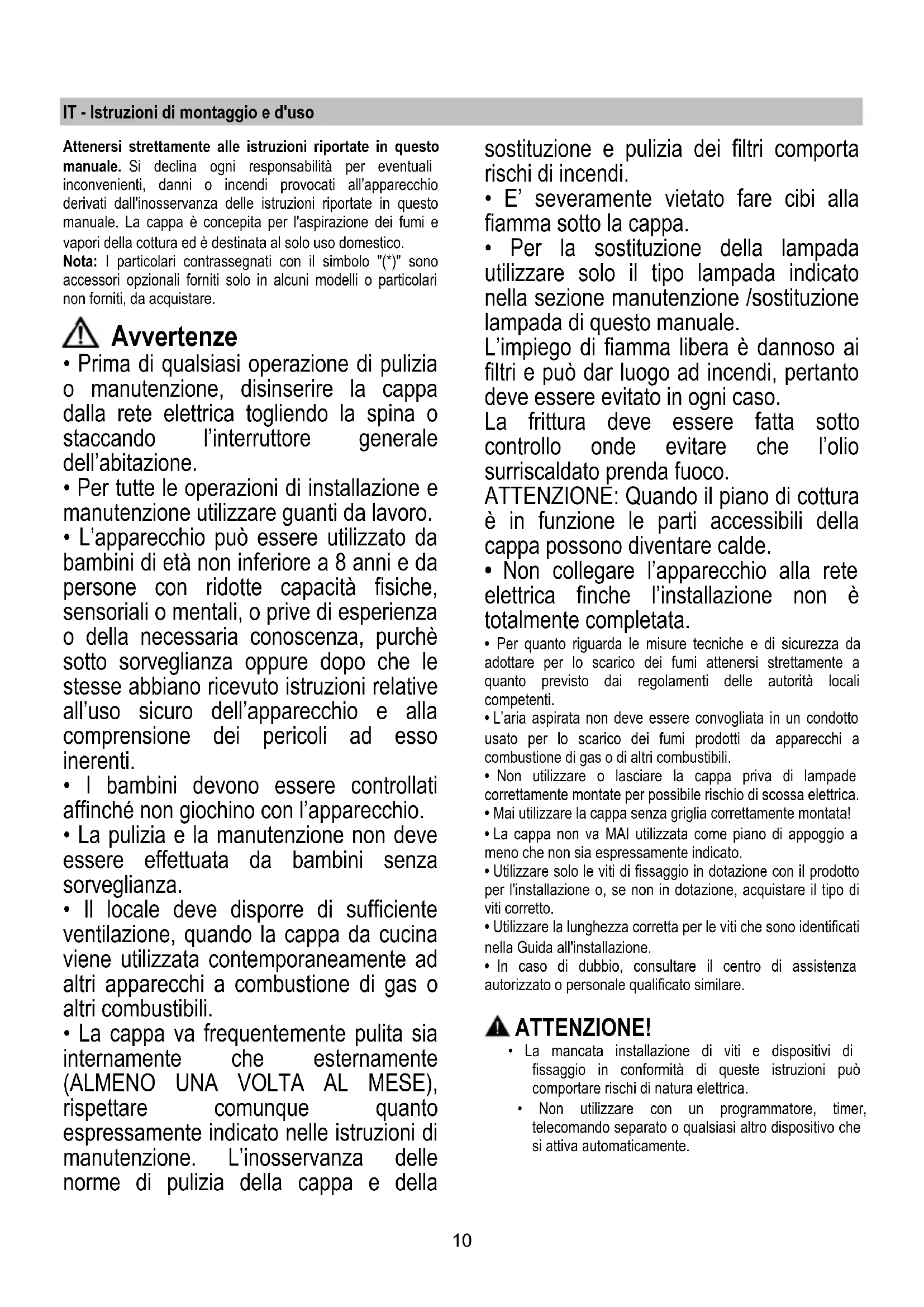

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. - Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. - L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

- I bambini devono essere controllati affinché non giochi con l'apparecchio. - La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

- La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
  La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONÈ: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
• Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

- La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

- Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo ■ sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo

interno

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Funzionamento

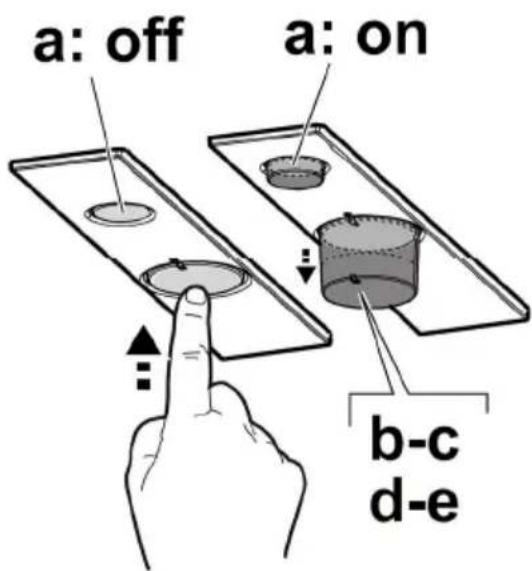

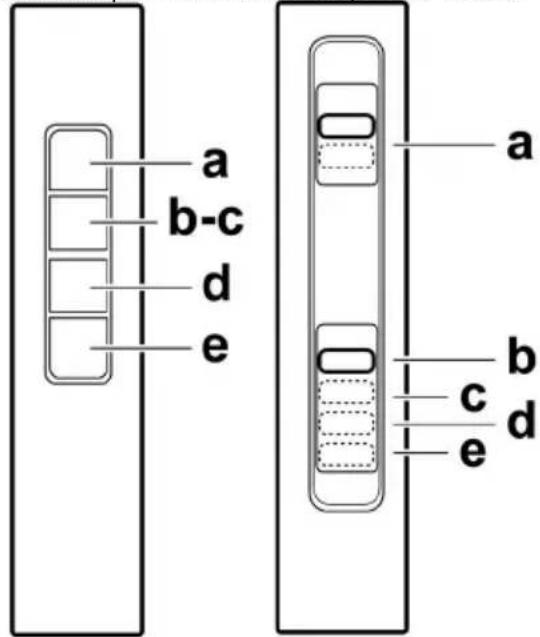

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 1-7

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 5

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.

Sostituzione Lampade

Fig. 7

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Togliere la griglia di aspirazione per accedere al vano lampade.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

SOLO in alcuni prodotti:

Come accessorio opzionale viene fornita a corredo, da installare, una Valvola Non Ritorno Fumi. Se le condizioni di installazione lo ritengono necessario (ad es.: mancanza di protezioni contro il rientro accidentale di correnti d'aria dall'esterno), inserirla nell'apposita sede all'interno del Raccordo Uscita Aria prima di installare il tubo di scarico fumi.
