Тип продукту	Витяжка
Бренд	Elica
Модель	Era 60
Ширина	60 см
Мінімальна відстань до електричної варильної поверхні	50 см
Мінімальна відстань до газової або комбінованої варильної поверхні	65 см
Електроживлення	Напруга мережі, див. паспортну табличку
Тип освітлення	LED
Максимальна потужність ламп	3 Вт (E14)
Швидкості всмоктування	Багатошвидкісна (залежно від моделі)
Жировий фільтр	Металевий, можна мити в посудомийній машині
Вугільний фільтр (версія рециркуляції)	Активний, заміна не рідше ніж кожні 4 місяці
Тип виведення	Витяжний (зовнішній) або фільтруючий (рециркуляція)
Зворотний клапан	Опціонально (залежно від умов встановлення)
Частота обслуговування жирового фільтра	Не рідше одного разу на місяць
Обслуговування внутрішньої/зовнішньої частини	Волога ганчірка з нейтральним рідким миючим засобом
Безпека дітей	Використання дітьми старше 8 років під наглядом
Стандарти безпеки	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Продуктивність	EN/IEC 61591, ISO 5167, EN/IEC 60704 (шум)
Електромагнітна сумісність	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Утилізація	Відповідає WEEE (Директива 2012/19/ЄС)

Часті запитання - Era 60 ELICA

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Для електричних плит мінімальна відстань становить 50 см. Для газових або комбінованих плит — 65 см. Якщо інструкція до варильної поверхні вказує більшу відстань, дотримуйтесь її.

Як чистити жировий фільтр витяжки Elica Era 60?

Металевий жировий фільтр слід чистити не рідше одного разу на місяць. Ви можете мити його вручну з неагресивним миючим засобом або в посудомийній машині при низькій температурі та швидкому циклі. Увага: миття в посудомийній машині може знебарвити фільтр, але це не впливає на продуктивність.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр (використовується у версії рециркуляції) не можна чистити або регенерувати. Його слід замінювати не рідше ніж кожні 4 місяці або раніше, якщо помічено насичення залежно від використання.

Який тип лампи використовувати для заміни освітлення витяжки?

Використовуйте виключно лампу LED потужністю 3 Вт з цоколем E14. Зверніться до інструкції для отримання додаткових деталей (посилання ILCOS D позиція '1d').
Перед дотиком до ламп переконайтеся, що вони холодні, та від'єднайте прилад від мережі.

Чи можна використовувати витяжку у фільтрувальній версії (рециркуляція)?

Так, витяжка Elica Era 60 призначена для роботи у версії витяжної (зовнішнє виведення) або фільтрувальної (внутрішня рециркуляція) з відповідним вугільним фільтром.

Чи можна використовувати витяжку без встановленої решітки?

Ні, категорично забороняється використовувати витяжку без правильно встановленої решітки. Решітка захищає рухомі частини та забезпечує належну роботу.

Що робити, якщо світлодіодні лампи не вмикаються?

Перш ніж звертатися до сервісного центру, перевірте, чи лампи правильно вставлені в гнізда. Якщо проблема не зникає, замініть лампи на ідентичні моделі (LED 3W E14).
Не забудьте від'єднати прилад від мережі перед будь-якими маніпуляціями.

Як зменшити вплив на довкілля під час використання витяжки?

Вмикайте витяжку на мінімальній швидкості під час приготування та залишайте її працювати на кілька хвилин після. Використовуйте прискорені швидкості лише за необхідності. Регулярно замінюйте вугільний фільтр і чистіть жировий фільтр. Використовуйте трубопровід рекомендованого максимального діаметру для оптимізації продуктивності та зменшення шуму.

Які заходи безпеки перед обслуговуванням?

Перед будь-якими операціями чищення чи обслуговування від'єднайте електроживлення, вийнявши вилку або вимкнувши загальний вимикач. Використовуйте робочі рукавички для захисту.

Чи підходить витяжка для використання на професійній кухні?

Цей прилад призначений для побутового використання та подібних застосувань (кухні персоналу, ферми, готелі, гостиниці). Він не розрахований на інтенсивне професійне використання.

ПОСІБНИК КОРИСТУВАЧА Era 60 ELICA

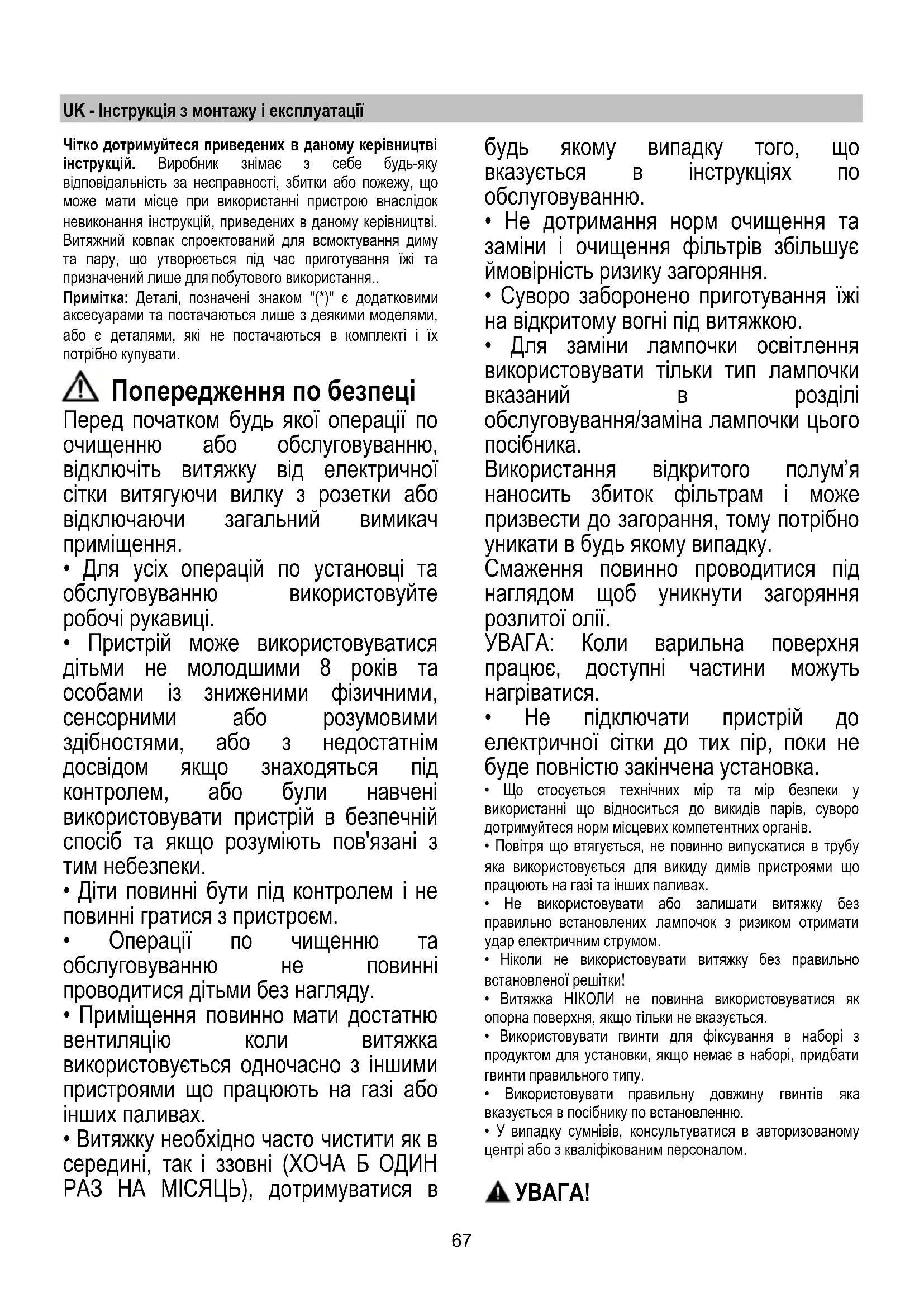

UK Інструкція з монтажу і експлуатації

Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати.

Попередження по безпеці

Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

- Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.

- Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки.

- Діти повинні бути під контролем і не повинні гратися з пристроєм.

- Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.

- Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах.

- Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в

будь якому випадку того, що вказується в інструкціях по обслуговуванню.

- Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.

- Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

- Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку.

Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

- Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.

- Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.

- Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.

- Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.

- Ніколи не використовувати витяжку без правильно встановленої решітки!

- Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.

- Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.

- Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.

- У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

УВАГА!

• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будьяким іншим пристроєм, який приводиться в дію автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання

Витяжний ковпак спроектований для використання в

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65 cm, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Функціонування

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

c. - d. - e. Потужність всмоктування мінімальна (с.), середня (d.), максимальна (e.).

Догляд

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 1-7

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 5

Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Заміна Ламп

Мал.7Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Зняти витяжну решітку, щоб мати доступ до порожнини підсвітки.

Замінити пошкоджену лампу.

Використовуйте світлодіодні лампи виключно макс. 3W-E14. Для більш детальної інформації див. додаток "ILCOS D" (позиція "1d").

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.

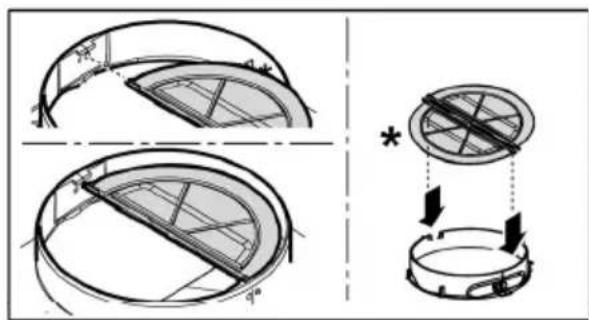

ТИЛЬКИ в деяких продуктах:

Як додатковий аксесуар в стандартній комплектації поставляється зворотний клапан для диму. Якщо умови установки потребують такий клапан (наприклад: відсутність захисту від випадкових протягів зовні), вставте його в спеціальне гніздо всередині роз'єму воздуховипускного отвору перед установкою труби відведення диму.
