Tuotetyyppi	Liesituuletin
Merkki	Elica
Malli	Era 60
Leveys	60 cm
Pienin etäisyys sähköliesiin	50 cm
Pienin etäisyys kaasu- tai seka liesiin	65 cm
Sähkönsyöttö	Verkkojännite, katso tyyppikilpi
Valaistustyyppi	LED
Lamppujen maksimiteho	3 W (E14)
Imunopeudet	Moninopeuksinen (mallin mukaan)
Rasvasuodatin	Metallinen, pestävä astianpesukoneessa
Hiilisuodatin (kiertoilmaversio)	Aktiivihiili, vaihto max 4 kuukauden välein
Poistotyyppi	Imu (ulospuhallus) tai suodatus (kiertoilma)
Takaiskuventtiili	Valinnainen (asennusolosuhteista riippuen)
Rasvasuodattimen huoltoväli	Vähintään kerran kuukaudessa
Sisä-/ulkopinnan puhdistus	Kostea liina neutraali nestemäinen pesuaine
Lapsiturvallisuus	Käyttö yli 8-vuotiaiden lasten valvonnassa
Turvallisuusstandardit	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Suorituskyky	EN/IEC 61591, ISO 5167, EN/IEC 60704 (melu)
Sähkömagneettinen yhteensopivuus	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Kierrätys	WEEE-direktiivin (2012/19/EY) mukainen

Usein kysytyt kysymykset - Era 60 ELICA

Mikä on pienin etäisyys liesituulettimen ja keittotason välillä?

Sähköliesillä pienin etäisyys on 50 cm. Kaasu- tai seka liesillä se on 65 cm. Jos keittotason ohjeissa määritetään suurempi etäisyys, noudata sitä.

Kuinka puhdistaa Elica Era 60 -liesituulettimen rasvasuodatin?

Metallinen rasvasuodatin puhdistetaan vähintään kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa nopealla ohjelmalla. Huomaa: astianpesukone voi haalistaa suodatinta, mutta suorituskyky ei heikkene.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatinta (käytetään kiertoilmaversiossa) ei voi puhdistaa eikä uudistaa. Se on vaihdettava viimeistään 4 kuukauden välein, tai aiemmin jos kyllästyminen havaitaan käytön mukaan.

Minkä tyyppinen lamppu liesituulettimen valaisimeen?

Käytä yksinomaan 3W LED-lamppua, jalusta E14. Katso tarkemmat tiedot mukana tulleesta ohjeesta (ILCOS D-viite asennossa '1d').
Ennen lamppujen koskettamista varmista, että ne ovat kylmiä ja irrota laite verkkovirrasta.

Voidaanko liesituuletinta käyttää suodatusversiona (kiertoilma)?

Kyllä, Elica Era 60 -liesituuletin on suunniteltu toimimaan joko imuvirtana (ulospuhallus) tai suodatusversiona (kiertoilma) sopivalla aktiivihiilisuodattimella.

Voinko käyttää liesituuletinta ilman ritilää?

Ei, liesituuletinta ei saa koskaan käyttää ilman ritilää kunnolla asennettuna. Ritilä suojaa liikkuvilta osilta ja varmistaa oikean toiminnan.

Mitä tehdä jos LED-lamput eivät syty?

Ennen huoltopalveluun ottamista tarkista, että lamput on asetettu kunnolla paikoilleen. Jos ongelma jatkuu, vaihda lamput samoihin malleihin (LED 3W E14).
Muista irrottaa laite verkkovirrasta ennen käsittelyä.

Kuinka vähentää liesituulettimen käytön ympäristövaikutuksia?

Kytke liesituuletin pienimmälle nopeudelle ruoanlaiton ajaksi ja anna sen käydä muutama minuutti sen jälkeen. Käytä tehokkaita nopeuksia vain tarvittaessa. Vaihda hiilisuodatin säännöllisesti ja puhdista rasvasuodatin. Käytä suositeltua suurinta putken halkaisijaa tehon optimoimiseksi ja melun vähentämiseksi.

Mitä turvatoimia ennen huoltoa?

Ennen puhdistus- tai huoltotoimenpiteitä irrota laite verkkovirrasta vetämällä pistoke irti tai katkaisemalla pääkytkin. Käytä työkäsineitä suojautuaksesi.

Soveltuuko liesituuletin ammattikeittiöön?

Tämä laite on tarkoitettu kotitalouskäyttöön ja vastaaviin sovelluksiin (henkilökunnan keittiöt, maatilat, hotellit, aamiaismajoitus). Se ei ole suunniteltu ammattimaiseen intensiiviseen käyttöön.

KÄYTTÖOHJE Era 60 ELICA

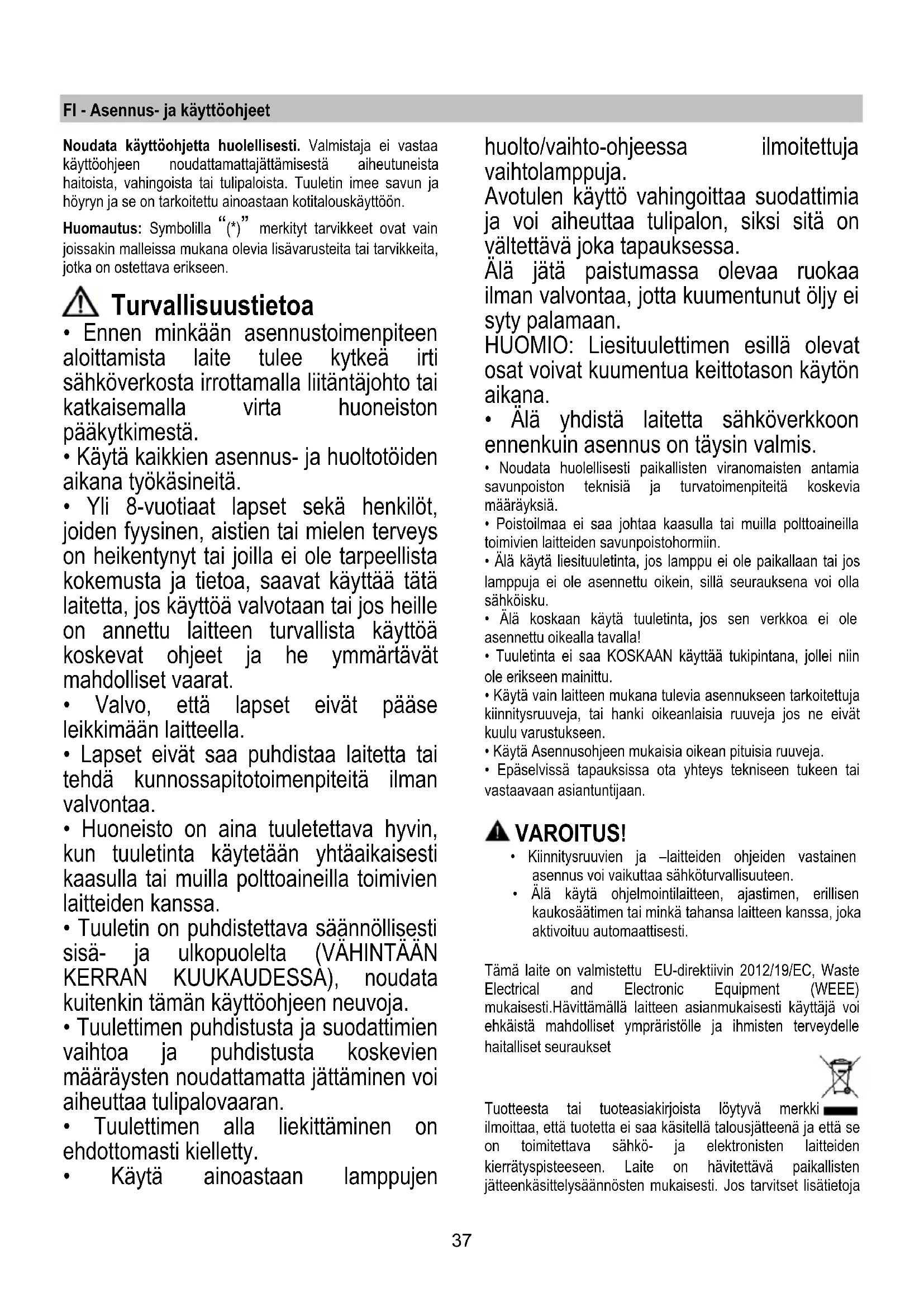

FI Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Huomautus: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
  • Käytä ainoastaan lamppujen

huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Alä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

▲ VAROITUS!

• Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja

laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

- Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona

ulkoisella poistolla tai suodatinversiona

kiertoon.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Toiminta

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

a. valojen ON/OFF katkaisija

b. moottoreiden OFF katkaisija

c. - d. - e. Pienin imuteho (c.), keskitaso (d.), korkein (e.).

Huolto

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ

ALKOHOLIA!

Rasvasuodatin

Kuva.1-7

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 5

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä El voi pestä eikä käyttää uudestaan

Lamppujen vaihto

Kuva 7

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

Irrota suodatinverkko, jotta pääset käsiksi lamppuihin.

Vaihda vaurioitunut lamppu.

Käytä ainoastaan LED-lamppuja, joiden teho on enintään 3 W ja joiden kanta on E14.

Jos haluat lisätietoja, lue liitteenä oleva lehtinen "ILCOS D" (aakkosnumeerinen sijainti on "1d").

Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.

El kaikissa tuotteissa:

Savujen vastaventtiili toimitetaan lisävarusteena. Jos asennusolosuhteet edellyttävät sen käyttöä (esimerkiksi siinä tapauksessa, että puuttuu suojaus ulkopuolisten ilmavirtausten sisään pääsyn varalta), vastaventtiili on asennettava paikoilleen ilmanpoistoliittimen sisälle ennen savujen poistoputken asentamista.
