Tipo de produto	Coifa aspirante
Marca	Elica
Modelo	Era 60
Largura	60 cm
Distância mínima ao plano de cozimento elétrico	50 cm
Distância mínima ao plano de cozimento a gás ou misto	65 cm
Alimentação elétrica	Tensão da rede, ver placa de características
Tipo de iluminação	LED
Potência máxima das lâmpadas	3 W (E14)
Velocidades de aspiração	Multi-velocidades (conforme modelo)
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão (versão reciclagem)	Ativo, substituição a cada 4 meses no máximo
Tipo de exaustão	Aspirante (externa) ou filtrante (reciclagem)
Válvula anti-retorno	Opcional (dependendo das condições de instalação)
Manutenção frequência filtro de gordura	Pelo menos uma vez por mês
Manutenção interior/exterior	Pano úmido com detergente líquido neutro
Segurança infantil	Utilização por crianças maiores de 8 anos sob supervisão
Normas de segurança	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Desempenho	EN/IEC 61591, ISO 5167, EN/IEC 60704 (ruído)
Compatibilidade eletromagnética	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Reciclagem	Conforme DEEE (Diretiva 2012/19/UE)

Perguntas frequentes - Era 60 ELICA

Qual é a distância mínima entre a coifa e o fogão?

Para fogões elétricos, a distância mínima é de 50 cm. Para fogões a gás ou mistos, é de 65 cm. Se as instruções do fogão especificarem uma distância maior, respeite essa.

Como limpar o filtro de gordura da coifa Elica Era 60?

O filtro metálico antigordura limpa-se pelo menos uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Atenção: a lavagem na máquina de lavar louça pode descolorir o filtro, mas o desempenho não é afetado.

Quando é necessário substituir o filtro de carvão ativo?

O filtro de carvão ativo (usado na versão reciclagem) não pode ser limpo nem regenerado. Deve ser substituído no máximo a cada 4 meses, ou antes se a saturação for constatada conforme o uso.

Que tipo de lâmpada usar para substituir a iluminação da coifa?

Use exclusivamente uma lâmpada LED de 3W com casquilho E14. Consulte o manual incluído para mais detalhes (referência ILCOS D posição '1d').
Antes de tocar nas lâmpadas, certifique-se de que estão frias e desconecte o aparelho.

A coifa pode ser usada na versão filtrante (reciclagem)?

Sim, a coifa Elica Era 60 foi projetada para funcionar na versão aspirante (exaustão externa) ou na versão filtrante (reciclagem interna) com um filtro de carvão ativo adequado.

Posso usar a coifa sem a grelha montada?

Não, é imprescindível nunca usar a coifa sem a grelha montada corretamente. A grelha protege contra peças móveis e garante o funcionamento adequado.

O que fazer se as lâmpadas LED não acenderem?

Antes de contactar o serviço pós-venda, verifique se as lâmpadas estão corretamente inseridas no seu alojamento. Se o problema persistir, substitua as lâmpadas por modelos idênticos (LED 3W E14).
Não se esqueça de desconectar o aparelho antes de qualquer manipulação.

Como reduzir o impacto ambiental ao usar a coifa?

Ligue a coifa na velocidade mínima durante o cozimento e deixe-a funcionar alguns minutos depois. Use as velocidades aceleradas apenas se necessário. Substitua regularmente o filtro de carvão e limpe o filtro de gordura. Use uma tubulação com o diâmetro máximo recomendado para otimizar o rendimento e reduzir o ruído.

Quais são as precauções de segurança antes da manutenção?

Antes de qualquer operação de limpeza ou manutenção, desconecte a alimentação elétrica retirando a ficha ou desligando o interruptor geral. Use luvas de trabalho para se proteger.

A coifa é adequada para uso em cozinha profissional?

Este aparelho destina-se a uso doméstico e aplicações análogas (cozinhas de pessoal, fazendas, hotéis, quartos de hóspedes). Não foi projetado para uso profissional intensivo.

MANUAL DE UTILIZADOR Era 60 ELICA

PT Instruções para montagem e utilização

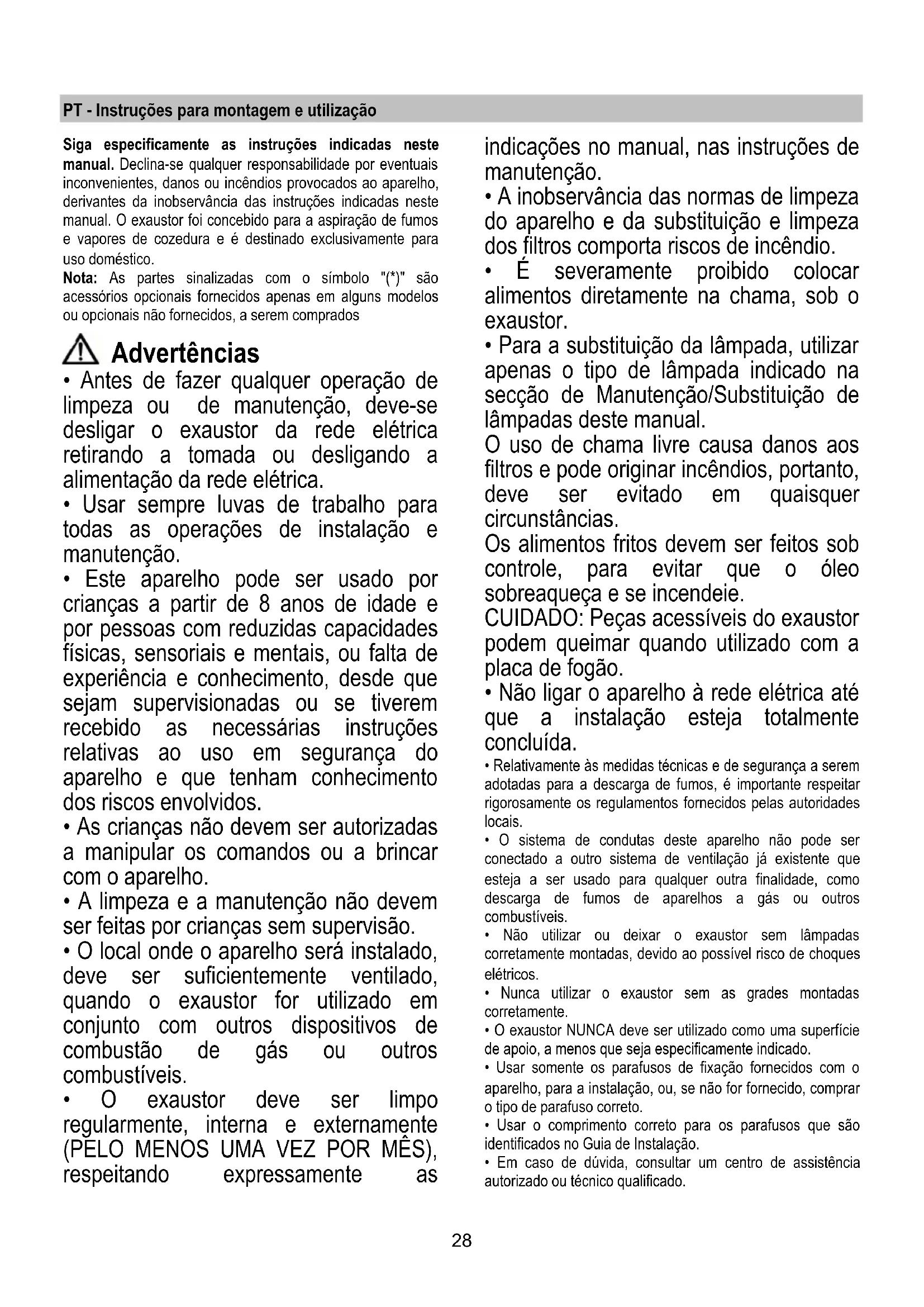

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados

Advertências

- Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

- Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

- Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

- As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.

- A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

- O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

- O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as

indicações no manual, nas instruções de manutenção.

- A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

- É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

- Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

- Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

- Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

- O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

- Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

- Nunca utilizar o exaustor sem as grades montadas corretamente.

- O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.

- Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

- Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

- Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
• Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa

interna

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Funcionamento

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

c. - d. - e. Potência mínima de aspiração (c.), média (d.), máxima (e.).

Manutenção

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Fig. 1-7

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características

de filtração não se alteram.

Filtro de carvão activo (só para a versão filtrante)

Fig. 5

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

NÃO pode ser lavado ou regenerado.

Substituição das lâmpadas

Fig. 7

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certifique-se que estão frias.

Tirar a grelha de aspiração para ter acesso à zona das lâmpadas.

Substituir a lâmpada danificada.

Utilizar apenas lâmpadas LED de 3W-E14 no máximo. Para mais informações, consultar a folha em anexo "ILCOS D" (posição alfanumérica "1d").

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

SÓ para alguns produtos:

Como opção, será fornecida uma Válvula de Anti-Retorno dos Fumos para ser instalada. Se as condições de instalação o exigirem (se, por exemplo, não existir qualquer protecção contra a passagem acidental do ar de fora para dentro), inserir a válvula no alojamento previsto que se encontra no interior da Ligação de Saída do Ar antes de instalar o tubo de exaustão.
