Typ produktu	Okap kuchenny
Marka	Elica
Model	Era 60
Szerokość	60 cm
Minimalna odległość od płyty elektrycznej	50 cm
Minimalna odległość od płyty gazowej lub mieszanej	65 cm
Zasilanie elektryczne	Napięcie sieci, patrz tabliczka znamionowa
Rodzaj oświetlenia	LED
Maksymalna moc żarówek	3 W (E14)
Prędkości ssania	Wielostopniowe (w zależności od modelu)
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce
Filtr węglowy (wersja recyrkulacyjna)	Aktywny, wymiana maksymalnie co 4 miesiące
Typ odprowadzania	Wyciąg (na zewnątrz) lub filtrujący (recyrkulacja)
Zawór zwrotny	Opcjonalny (w zależności od warunków instalacji)
Częstotliwość czyszczenia filtra tłuszczowego	Co najmniej raz w miesiącu
Czyszczenie wnętrza/zewnętrza	Wilgotna ściereczka z neutralnym detergentem w płynie
Bezpieczeństwo dzieci	Użytkowanie przez dzieci powyżej 8 lat pod nadzorem
Normy bezpieczeństwa	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Wydajność	EN/IEC 61591, ISO 5167, EN/IEC 60704 (hałas)
Kompatybilność elektromagnetyczna	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Recykling	Zgodny z WEEE (Dyrektywa 2012/19/UE)

Często zadawane pytania - Era 60 ELICA

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Dla kuchenek elektrycznych minimalna odległość wynosi 50 cm. Dla kuchenek gazowych lub mieszanych wynosi 65 cm. Jeśli instrukcja płyty grzewczej określa większą odległość, należy jej przestrzegać.

Jak czyścić filtr tłuszczowy w okapie Elica Era 60?

Metalowy filtr przeciwtłuszczowy należy czyścić co najmniej raz w miesiącu. Można go myć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze i w krótkim cyklu. Uwaga: mycie w zmywarce może odbarwić filtr, ale nie wpływa to na jego wydajność.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy (używany w wersji recyrkulacyjnej) nie może być czyszczony ani regenerowany. Należy go wymieniać maksymalnie co 4 miesiące lub wcześniej, jeśli stwierdzi się nasycenie w zależności od użytkowania.

Jakiego rodzaju żarówki użyć do wymiany oświetlenia okapu?

Używaj wyłącznie żarówki LED 3W z trzonkiem E14. Szczegółowe informacje znajdują się w dołączonej instrukcji (kod ILCOS D pozycja '1d').
Przed dotknięciem lamp upewnij się, że są zimne i odłącz urządzenie.

Czy okap może być używany w wersji filtrującej (recyrkulacja)?

Tak, okap Elica Era 60 jest zaprojektowany do pracy w wersji wyciągowej (odprowadzanie na zewnątrz) lub w wersji filtrującej (recyrkulacja wewnętrzna) z odpowiednim filtrem węglowym.

Czy mogę używać okapu bez zamontowanej kratki?

Nie, nigdy nie wolno używać okapu bez prawidłowo zamontowanej kratki. Kratka chroni ruchome części i zapewnia prawidłowe działanie.

Co zrobić, jeśli lampy LED nie świecą?

Przed skontaktowaniem się z serwisem sprawdź, czy żarówki są prawidłowo włożone w gniazda. Jeśli problem nadal występuje, wymień żarówki na identyczne (LED 3W E14).
Nie zapomnij odłączyć urządzenia przed jakąkolwiek manipulacją.

Jak zmniejszyć wpływ na środowisko podczas użytkowania okapu?

Włączaj okap na minimalną prędkość podczas gotowania i pozostawiaj go włączonego przez kilka minut po zakończeniu. Używaj przyspieszonych prędkości tylko w razie potrzeby. Regularnie wymieniaj filtr węglowy i czyść filtr tłuszczowy. Stosuj rury o maksymalnej zalecanej średnicy, aby zoptymalizować wydajność i zmniejszyć hałas.

Jakie środki ostrożności należy podjąć przed konserwacją?

Przed przystąpieniem do czyszczenia lub konserwacji odłącz zasilanie elektryczne wyjmując wtyczkę lub wyłączając główny wyłącznik. Używaj rękawic ochronnych.

Czy okap nadaje się do użytku w profesjonalnej kuchni?

To urządzenie jest przeznaczone do użytku domowego i podobnych zastosowań (kuchnie pracownicze, gospodarstwa rolne, hotele, pensjonaty). Nie jest przeznaczone do intensywnego użytku profesjonalnego.

INSTRUKCJA OBSŁUGI Era 60 ELICA

PL Instrukcja montażu i obsługi

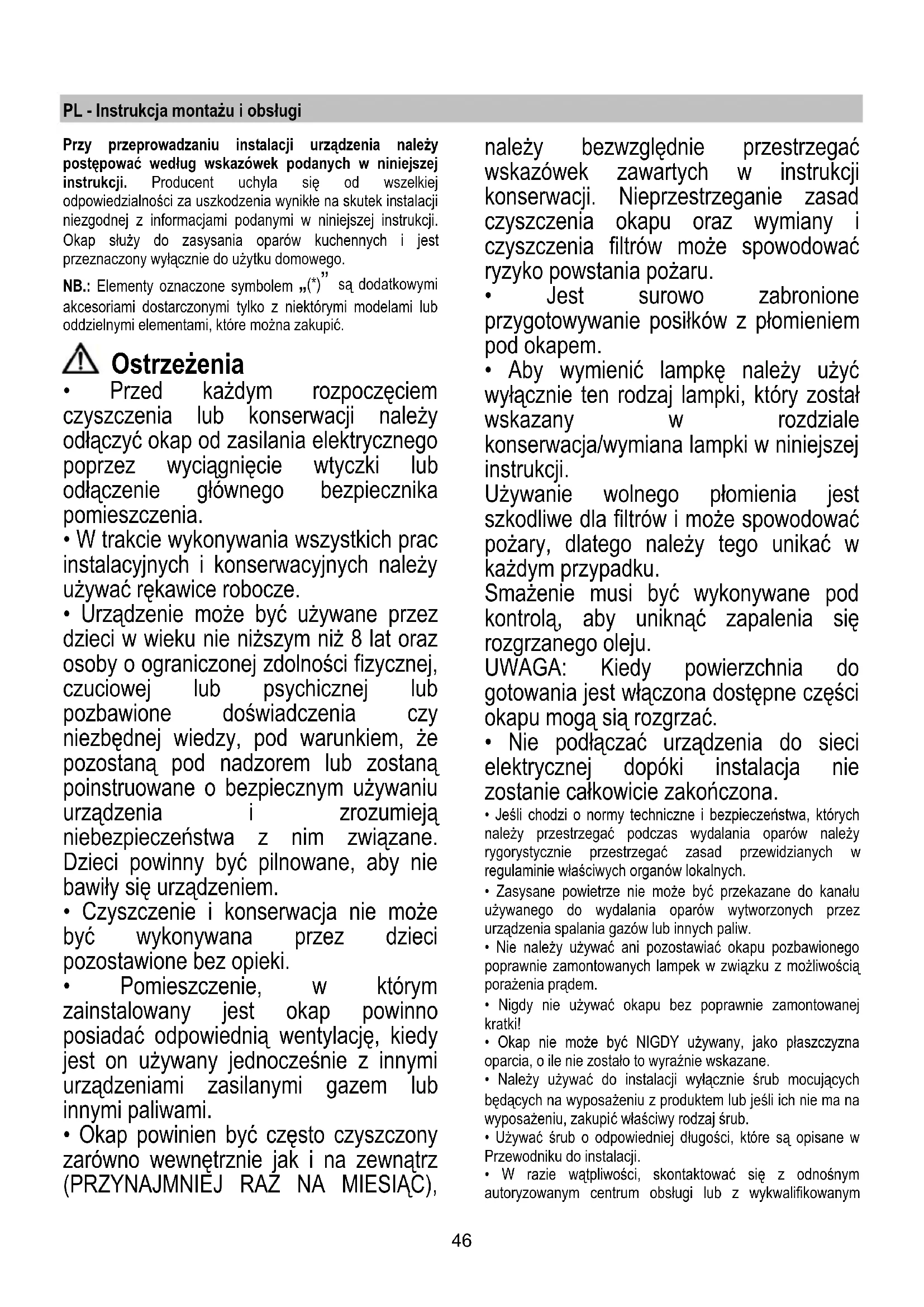

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

NB.: Elementy oznaczone symbolem „(*)” są dodatkowymi akcesoriami dostarczonymi tylko z niektórychymi modelami lub oddzielnymi elementami, które można zakupić.

⚠️ Ostrzeżenia

- Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.

- W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.

- Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

- Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez opieki.

- Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

- Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC),

należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

- Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.

- Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą sią rozgrzać.

- Nie podłącać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.

- Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

- Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

- Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.

- Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

- Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.

- Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.

- Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.

- W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym

personelem.

⚠ UWAGA!

• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obstuga

Okap został wykonany do działania w wersji zasysającej z

wydalaniem zewnętrznym lub filtrującej o recyrkulacji wewnętrznej.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

⚠ UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

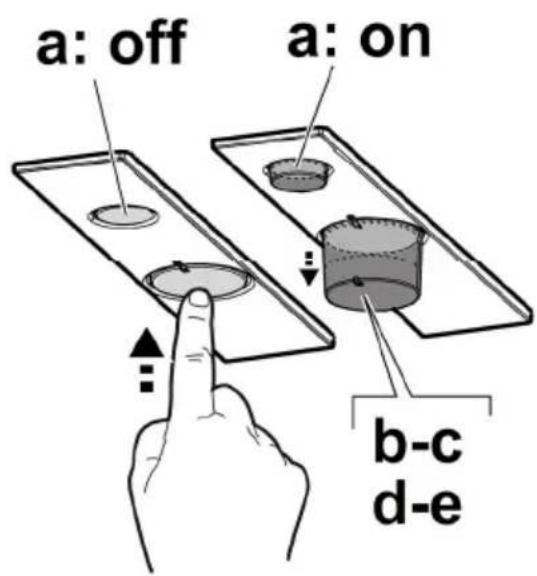

Działanie okapu

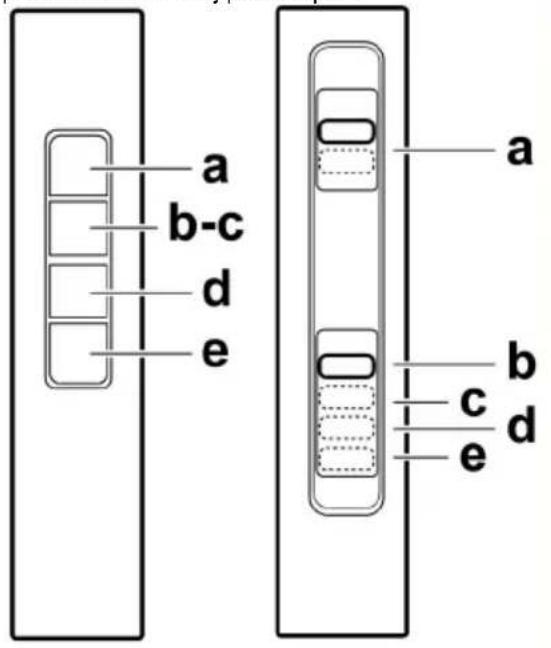

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

a. ON/OFF oświetlenie
b. OFF silniki
c. - d. - e. Moc zasysania minimalna (c.), średnia (d.), maksymalna (e.).

Konserwacja

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Rys. 1-7

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żracego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może

spowodować jego nieznaczne odbarwienie, to jednak nie pogarsza parametrów jego pracy.

Filtr na węgiel ( tylko dla wersji filtrującej)

Rys. 5

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Wymiana lampek

Rys. 7

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Zdjąć kratownicę celem uzyskania dostępu do gniazda żarówek.

Wymienić uszkodzoną żarówkę.

Używać wyłącznie żarówek LED maks. 3W-E14. Więcej szczegółów wskazano w załączniku „ILCOS D” (pozycja alfanumeryczna „1d”).

W przypadku, gdy oświetlenie nie działa należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

TYLKO w niektórych produktach:

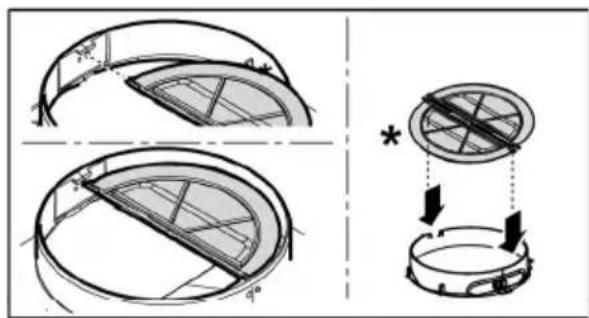

Jako dodatkowe akcesorium, w wyposażeniu znajduje się Zawór Zwrotny Spalin do zainstalowania. Jeżeli warunki instalacyjne tego wymagają (np.: brak zabezpieczenia przed przypadkowym wlotem prądów powietrza z zewnątrz), przed zainstalowaniem rury odprowadzania spalin, włożyć zawór do odpowiedniego gniazda w Łączniku Wylotu Powietrza.
