Typ produktu	Odsavač par
Značka	Elica
Model	Era 60
Šířka	60 cm
Minimální vzdálenost od elektrické varné desky	50 cm
Minimální vzdálenost od plynové nebo kombinované varné desky	65 cm
Elektrické napájení	Síťové napětí, viz typový štítek
Typ osvětlení	LED
Maximální výkon žárovek	3 W (E14)
Rychlosti odsávání	Více rychlostí (podle modelu)
Tukový filtr	Kovový, mytí v myčce nádobí
Uhlíkový filtr (recyklační verze)	Aktivní, výměna maximálně každé 4 měsíce
Typ odvodu	Odsávací (venkovní) nebo filtrační (recyklace)
Zpětná klapka	Volitelná (v závislosti na podmínkách instalace)
Údržba frekvence tukového filtru	Alespoň jednou za měsíc
Údržba vnitřku/vnějšku	Vlhký hadřík s neutrálním tekutým detergentem
Bezpečnost dětí	Použití dětmi staršími 8 let pod dohledem
Bezpečnostní normy	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Výkon	EN/IEC 61591, ISO 5167, EN/IEC 60704 (hluk)
Elektromagnetická kompatibilita	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Recyklace	V souladu s WEEE (směrnice 2012/19/ES)

Často kladené otázky - Era 60 ELICA

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Pro elektrické sporáky je minimální vzdálenost 50 cm. Pro plynové nebo kombinované sporáky je 65 cm. Pokud pokyny k varné desce uvádějí větší vzdálenost, dodržujte ji.

Jak vyčistit tukový filtr digestoře Elica Era 60?

Kovový tukový filtr se čistí alespoň jednou za měsíc. Lze jej mýt ručně s neagresivním detergentem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Pozor: mytí v myčce může filtr odbarvit, ale výkon není ovlivněn.

Kdy je třeba vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr (používaný v recyklační verzi) nelze čistit ani regenerovat. Musí být vyměněn maximálně každé 4 měsíce, nebo dříve, pokud je zjištěno nasycení v závislosti na používání.

Jaký typ žárovky použít pro výměnu osvětlení digestoře?

Používejte výhradně LED žárovku 3W s paticí E14. Další podrobnosti naleznete v přiloženém návodu (reference ILCOS D pozice '1d').
Před dotykem žárovek se ujistěte, že jsou studené, a odpojte spotřebič.

Lze digestoř používat ve filtrační verzi (recyklace)?

Ano, digestoř Elica Era 60 je navržena pro provoz buď v odsávací verzi (venkovní odvod), nebo ve filtrační verzi (vnitřní recyklace) s vhodným aktivním uhlíkovým filtrem.

Mohu digestoř používat bez namontovaného roštu?

Ne, je nezbytné nikdy nepoužívat digestoř bez správně namontovaného roštu. Rošt chrání pohyblivé části a zajišťuje správné fungování.

Co dělat, když se LED žárovky nerozsvítí?

Před kontaktováním servisu zkontrolujte, zda jsou žárovky správně zasunuty do objímek. Pokud problém přetrvává, vyměňte žárovky za identické modely (LED 3W E14).
Nezapomeňte před jakoukoli manipulací odpojit spotřebič.

Jak snížit dopad na životní prostředí při používání digestoře?

Zapínejte digestoř na minimální rychlost během vaření a nechte ji běžet ještě několik minut po skončení. Zrychlené rychlosti používejte jen v případě potřeby. Pravidelně vyměňujte uhlíkový filtr a čistěte tukový filtr. Používejte potrubí s maximálním doporučeným průměrem pro optimalizaci účinnosti a snížení hluku.

Jaká jsou bezpečnostní opatření před údržbou?

Před jakýmkoli čištěním nebo údržbou odpojte elektrické napájení vytažením zástrčky nebo vypnutím hlavního vypínače. Používejte pracovní rukavice pro ochranu.

Je digestoř vhodná pro použití v profesionální kuchyni?

Tento spotřebič je určen pro domácí použití a podobná prostředí (zaměstnanecké kuchyně, farmy, hotely, penziony). Není určen pro intenzivní profesionální použití.

NÁVOD K OBSLUZE Era 60 ELICA

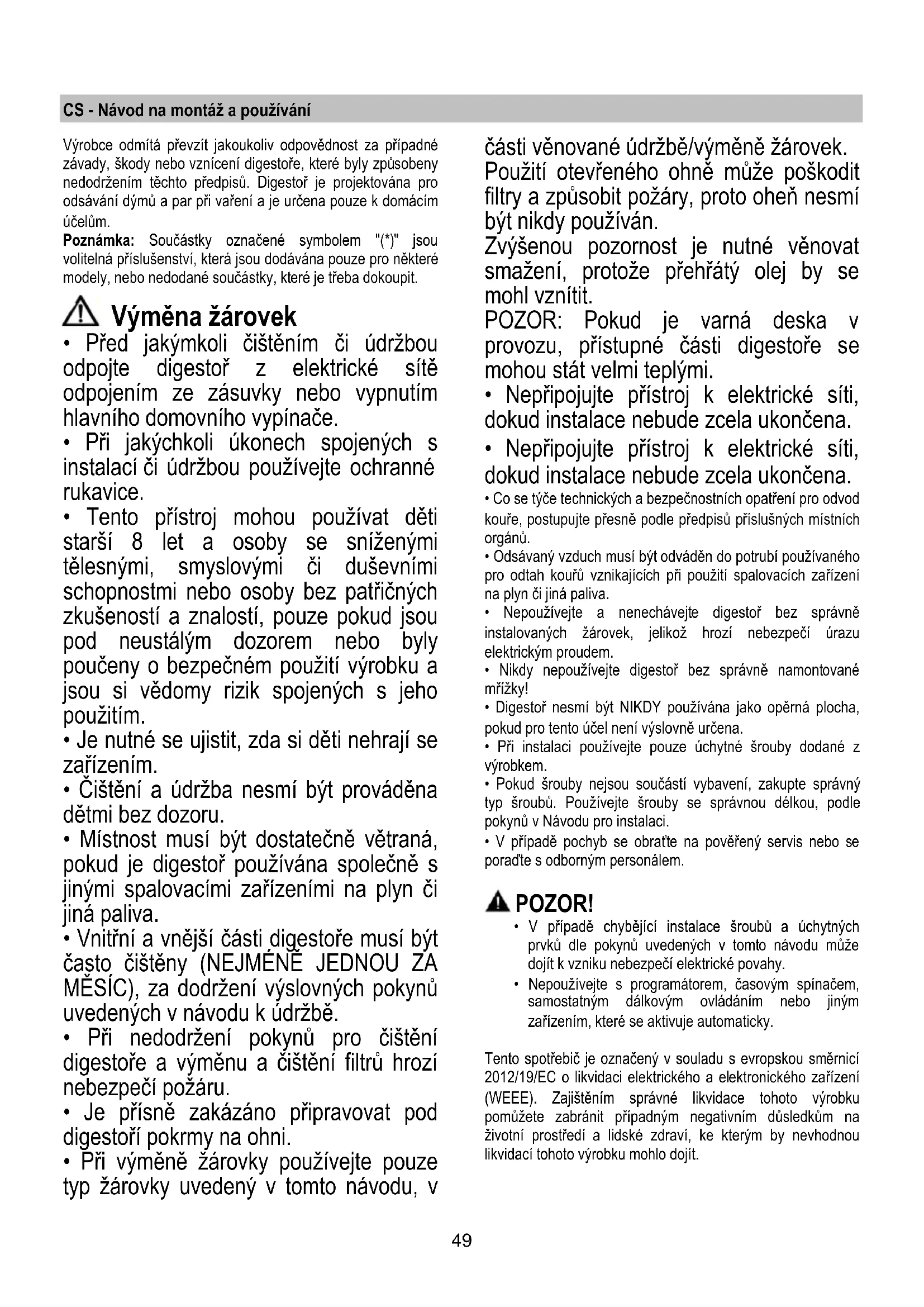

CS Návod na montáž a používání

SK Návod k montáži a užití

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v

části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.
• V případě pochyb se obrat'te na pověřený servis nebo se porad'te s odborným personálem.

POZOR!

• V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.
- Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je projektována k použití v odsávací verzi s vnějším

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řidit.

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Provoz

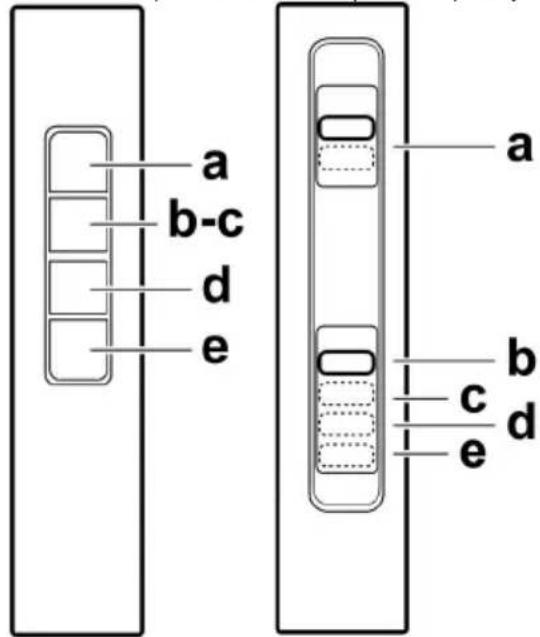

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

a. zapnutí/vypnutí osvětlení

b. vypnutí motoru

Sací výkon:

c. minimální; d. – střední; e. - maximální

Údržba

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 1-7

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 5

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMÜŽE být umýván či regenerován.

Výměna žárovek

Obr.7 Odpojte prístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

Vyjměte odsávací mřížku abyste pronikly do úložného prostoru svítidel..

Vyměňte poškozenou žárovku.

Používejte pouze žárovky LED max. 3W E14. Další podrobnosti naleznete v přiloženém listu "ILCOS D" (alfanumerická pozice "1d").

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

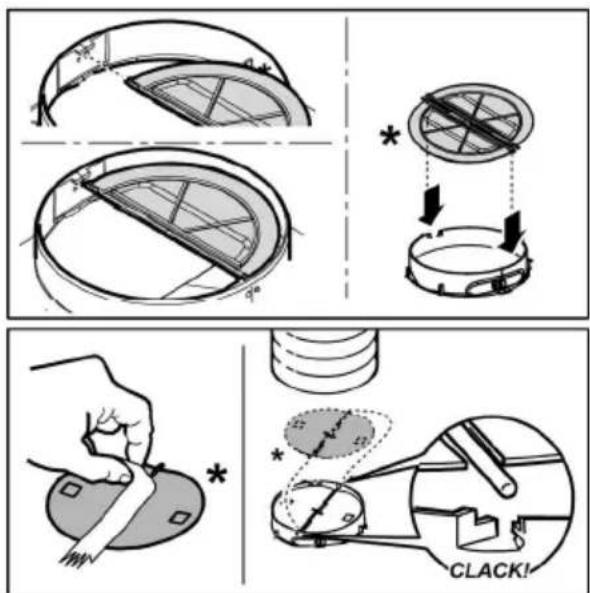

POUZE u některých výrobků:

Jako volitelné příslušenství je k instalaci dodáván zpětný ventil pro kouřové výpary. Pokud to podmínky instalace považují za nezbytné (například: chybí ochrana před náhodným vniknutním průvanu z venku), zasuňte ventil do příslušné přípojky výstupu vzduchu před instalací kouřovodu.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).
