Era 60 - Davlumbaz ELICA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Davlumbaz
Marka	Elica
Model	Era 60
Genişlik	60 cm
Elektrikli ocak için minimum mesafe	50 cm
Gaz veya karma ocak için minimum mesafe	65 cm
Elektrik Beslemesi	Şebeke gerilimi, etiket bilgisine bakınız
Aydınlatma Tipi	LED
Maksimum ampul gücü	3 W (E14)
Emiş Hızları	Çoklu hız (modele göre)
Yağ Filtresi	Metal, bulaşık makinesinde yıkanabilir
Karbon Filtre (devridaim versiyonu)	Aktif, en fazla 4 ayda bir değiştirilmeli
Tahliye Tipi	Emişli (dışarı) veya filtreli (devridaim)
Çek Valf	İsteğe bağlı (kurulum koşullarına bağlı)
Yağ filtresi bakım sıklığı	Ayda en az bir kez
İç/Dış Bakım	Nemli bez ve nötr sıvı deterjan
Çocuk Güvenliği	8 yaşından büyük çocuklar gözetim altında kullanabilir
Güvenlik Standartları	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Performans	EN/IEC 61591, ISO 5167, EN/IEC 60704 (gürültü)
Elektromanyetik Uyumluluk	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Geri Dönüşüm	WEEE uyumlu (2012/19/EC Direktifi)

Sık sorulan sorular - Era 60 ELICA

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Elektrikli ocaklar için minimum mesafe 50 cm'dir. Gaz veya karma ocaklar için 65 cm'dir. Ocak talimatları daha büyük bir mesafe belirtiyorsa, buna uyun.

Elica Era 60 davlumbazının yağ filtresi nasıl temizlenir?

Metal yağ filtresi ayda en az bir kez temizlenmelidir. Aşındırıcı olmayan bir deterjanla elde veya düşük sıcaklıkta ve kısa programda bulaşık makinesinde yıkanabilir. Dikkat: Bulaşık makinesinde yıkama filtreyi soldurur ancak performansı etkilemez.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre (devridaim versiyonunda kullanılır) temizlenemez veya yenilenemez. En fazla 4 ayda bir veya kullanıma bağlı olarak doygunluk fark edilirse daha erken değiştirilmelidir.

Davlumbaz aydınlatmasını değiştirmek için hangi tip ampul kullanılmalıdır?

Yalnızca E14 duylu 3W LED ampul kullanın. Daha fazla ayrıntı için ekteki kılavuza bakın (ILCOS D referans konumu '1d').
Lambalara dokunmadan önce soğuk olduklarından emin olun ve cihazın fişini çekin.

Davlumbaz filtreli (devridaim) versiyonda kullanılabilir mi?

Evet, Elica Era 60 davlumbazı emişli (dışarı tahliye) veya uygun bir aktif karbon filtre ile filtreli (iç devridaim) versiyonda çalışacak şekilde tasarlanmıştır.

Davlumbazı ızgara takılı olmadan kullanabilir miyim?

Hayır, davlumbazı ızgara doğru şekilde takılmadan asla kullanmayın. Izgara, hareketli parçalardan korur ve doğru çalışmayı sağlar.

LED lambalar yanmazsa ne yapmalıyım?

Servisi aramadan önce ampullerin yuvalarına doğru şekilde takıldığını kontrol edin. Sorun devam ederse, aynı model (LED 3W E14) ampullerle değiştirin.
Herhangi bir işlem yapmadan önce cihazın fişini çekmeyi unutmayın.

Davlumbaz kullanırken çevresel etki nasıl azaltılır?

Pişirme sırasında davlumbazı minimum hızda çalıştırın ve birkaç dakika daha açık bırakın. Yüksek hızları yalnızca gerektiğinde kullanın. Karbon filtreyi düzenli olarak değiştirin ve yağ filtresini temizleyin. Verimliliği artırmak ve gürültüyü azaltmak için önerilen maksimum çapta boru kullanın.

Bakım öncesinde hangi güvenlik önlemleri alınmalıdır?

Herhangi bir temizlik veya bakım işleminden önce, fişi çekerek veya ana şalteri kapatarak elektrik bağlantısını kesin. Kendinizi korumak için iş eldiveni kullanın.

Davlumbaz profesyonel mutfak kullanımına uygun mudur?

Bu cihaz ev tipi kullanım ve benzer uygulamalar (personel mutfakları, çiftlikler, oteller, pansiyonlar) için tasarlanmıştır. Yoğun profesyonel kullanım için uygun değildir.

KULLANIM KILAVUZU Era 60 ELICA

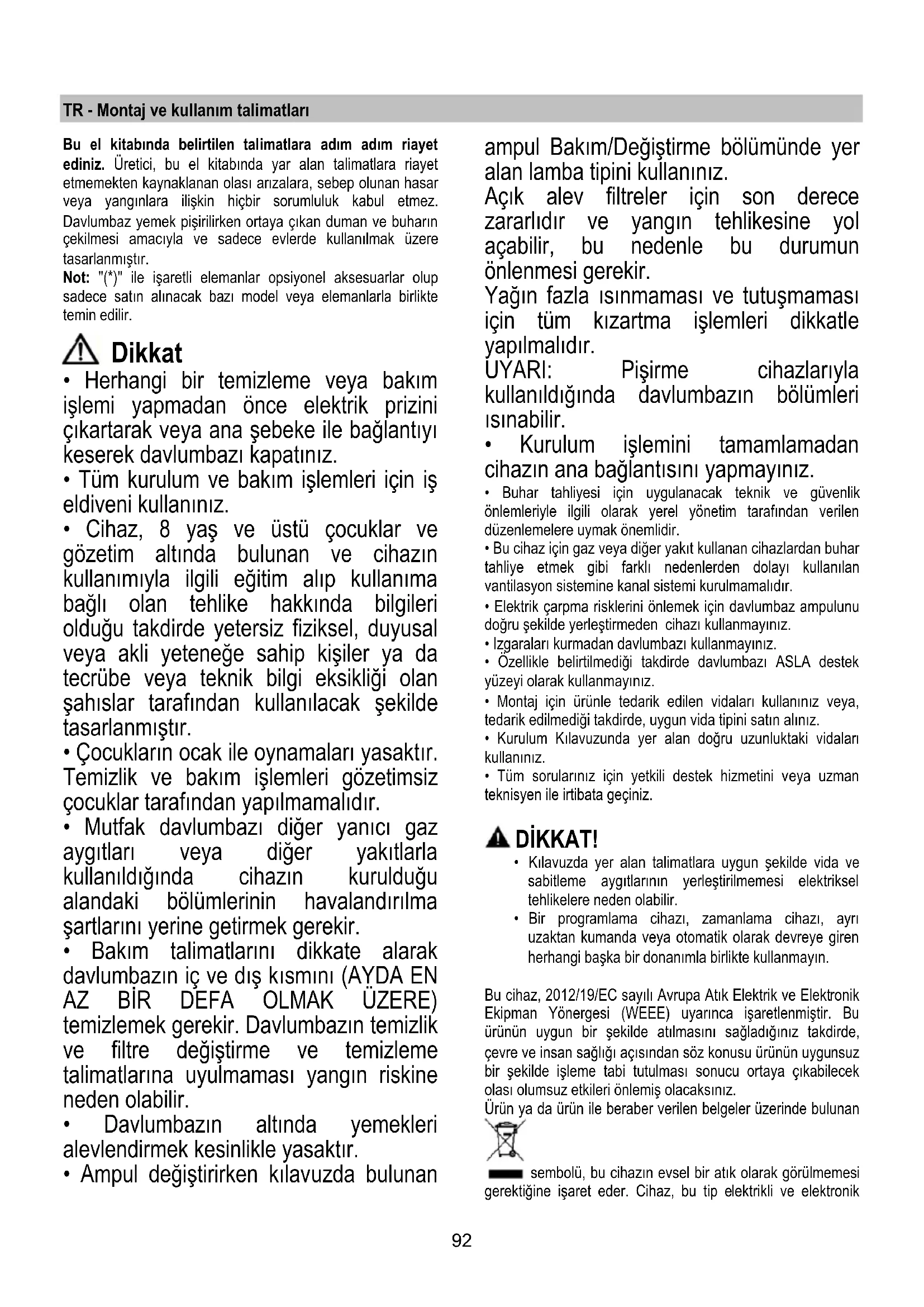

TR Montaj ve kullanım talimatları

AR-Oprac-trukib والاستعمال

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

- Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıyi keserek davlumbazı kapatınız.

- Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.

- Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.

- Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

- Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.

- Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyılmaması yangın riskine neden olabilir.

- Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.

- Ampul değiştirirken kılavuzda bulunan

ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

ÜYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

- Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.

• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

⚠ DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygılarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştır. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik

cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğu belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğiinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğiinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

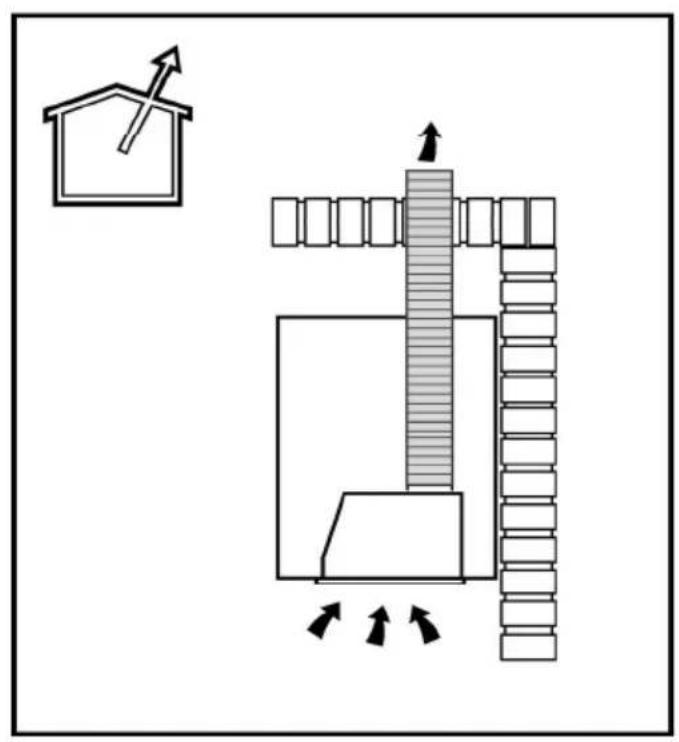

Davlumbaz dışarı tahliye yapan aspiratör versiyonunda

, yada dahilde devir daimli filtre eden versiyonunda kullanılmalıdır.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ıstıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fışı yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

⚠️ UYARİ:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Çalıştırma

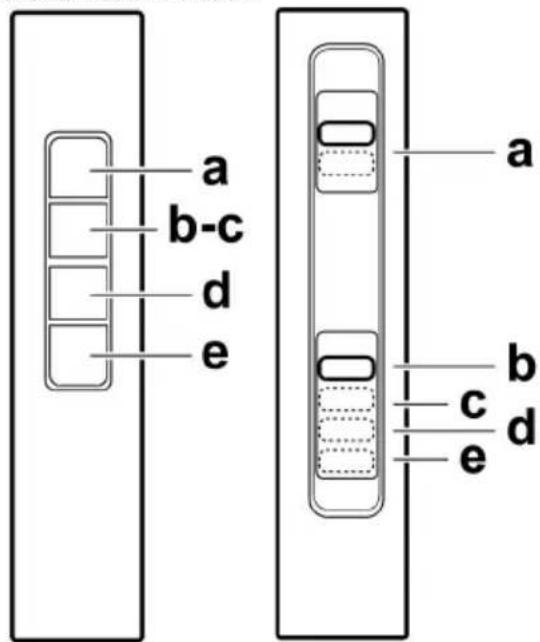

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

a. Işıklar AÇIK/KAPALI

b. Motorlar KAPALI

c. - d. - e. Minimum emme gücü (c.), orta (d.), maksimum (e.).

Bakım

SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 1-7

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 5

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Lambaları değiştirme

Şekil 7

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Ampul gözüne ulaşmak için anti-yağ filtresini koruyan ızgarayı veya anti-yağ filtresini çıkartınız.

Hasar gören lambayı değiştirin.

Yalnızca maks 3W-E14 LED lambaları kullanın. Daha ayrıntılı bilgi için ekte yer alan "ILCOS D" broşürüne başvurun (alfasayısal konum "1d").

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.

YALNIZCA bazı ürünlerde:

Ürünle birlikte kurulumu yapılmak üzere bir Duman Çekvalfi isteğe bağlı aksesuar olarak temin edilir. Kurulum koşullarını gerektiriyorsa (örneğin: dışarıdan hava akımlarının kazara içeri girmesine karşı koruma yoksa), duman tahliye borusunun kurulumunu yapmadan önce bunu Hava Çıkış Rakorunun içindeki özel yuvasına yerleştirin.
