Era 60 - Kuchynský odsávač pár ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Elica
Model	Era 60
Šírka	60 cm
Minimálna vzdialenosť od elektrickej varnej dosky	50 cm
Minimálna vzdialenosť od plynovej alebo kombinovanej varnej dosky	65 cm
Elektrické napájanie	Sieťové napätie, pozri typový štítok
Typ osvetlenia	LED
Maximálny výkon žiaroviek	3 W (E14)
Rýchlosti odsávania	Viaceré rýchlosti (podľa modelu)
Tukový filter	Kovový, umývateľný v umývačke riadu
Uhlíkový filter (recirkulačná verzia)	Aktívny, výmena najneskôr každé 4 mesiace
Typ odvodu	Odsávací (vonkajší) alebo filtračný (recirkulácia)
Spätná klapka	Voliteľná (v závislosti od podmienok inštalácie)
Frekvencia údržby tukového filtra	Aspoň raz za mesiac
Údržba vnútra/vonkajška	Vlhká handrička s neutrálnym tekutým čistiacim prostriedkom
Bezpečnosť detí	Použitie deťmi staršími ako 8 rokov pod dozorom
Bezpečnostné normy	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Výkon	EN/IEC 61591, ISO 5167, EN/IEC 60704 (hluk)
Elektromagnetická kompatibilita	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2/3
Recyklácia	V súlade s OEEZ (smernica 2012/19/EÚ)

Často kladené otázky - Era 60 ELICA

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Pre elektrické varné dosky je minimálna vzdialenosť 50 cm. Pre plynové alebo kombinované varné dosky je to 65 cm. Ak pokyny pre varnú dosku uvádzajú väčšiu vzdialenosť, dodržte ju.

Ako vyčistiť tukový filter odsávača Elica Era 60?

Kovový tukový filter sa čistí aspoň raz za mesiac. Môžete ho umyť ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Pozor: umývanie v umývačke môže filter odfarbiť, ale výkon to neovplyvní.

Kedy treba vymeniť aktívny uhlíkový filter?

Aktívny uhlíkový filter (používaný v recirkulačnej verzii) nie je možné čistiť ani regenerovať. Musí byť vymenený najneskôr každé 4 mesiace, alebo skôr, ak sa zistí nasýtenie v závislosti od používania.

Aký typ žiarovky použiť na výmenu osvetlenia odsávača?

Používajte výhradne LED žiarovku 3W s pätkou E14. Podrobnosti nájdete v priloženom návode (referencia ILCOS D pozícia '1d').
Pred dotykom žiaroviek sa uistite, že sú studené, a odpojte spotrebič.

Môže byť odsávač použitý vo filtračnej verzii (recirkulácia)?

Áno, odsávač Elica Era 60 je navrhnutý na prevádzku buď v odsávacej verzii (vonkajší odvod), alebo v filtračnej verzii (vnútorná recirkulácia) s príslušným aktívnym uhlíkovým filtrom.

Môžem používať odsávač bez namontovanej mriežky?

Nie, je nevyhnutné nikdy nepoužívať odsávač bez správne namontovanej mriežky. Mriežka chráni pohyblivé časti a zabezpečuje správne fungovanie.

Čo robiť, ak sa LED žiarovky nerozsvietia?

Pred kontaktovaním zákazníckeho servisu skontrolujte, či sú žiarovky správne vložené do objímky. Ak problém pretrváva, vymeňte žiarovky za rovnaké modely (LED 3W E14).
Nezabudnite pred manipuláciou odpojiť spotrebič.

Ako znížiť environmentálny vplyv pri používaní odsávača?

Zapnite odsávač na minimálnu rýchlosť počas varenia a nechajte ho bežať ešte niekoľko minút po varení. Zrýchlené rýchlosti používajte len v prípade potreby. Pravidelne vymieňajte uhlíkový filter a čistite tukový filter. Používajte potrubie s odporúčaným maximálnym priemerom pre optimálny výkon a nižšiu hlučnosť.

Aké sú bezpečnostné opatrenia pred údržbou?

Pred akoukoľvek operáciou čistenia alebo údržby odpojte elektrické napájanie vytiahnutím zástrčky alebo vypnutím hlavného vypínača. Používajte pracovné rukavice na ochranu.

Je odsávač vhodný na použitie v profesionálnej kuchyni?

Tento spotrebič je určený na domáce použitie a podobné aplikácie (kuchyne pre personál, farmy, hotely, penzióny). Nie je navrhnutý na intenzívne profesionálne používanie.

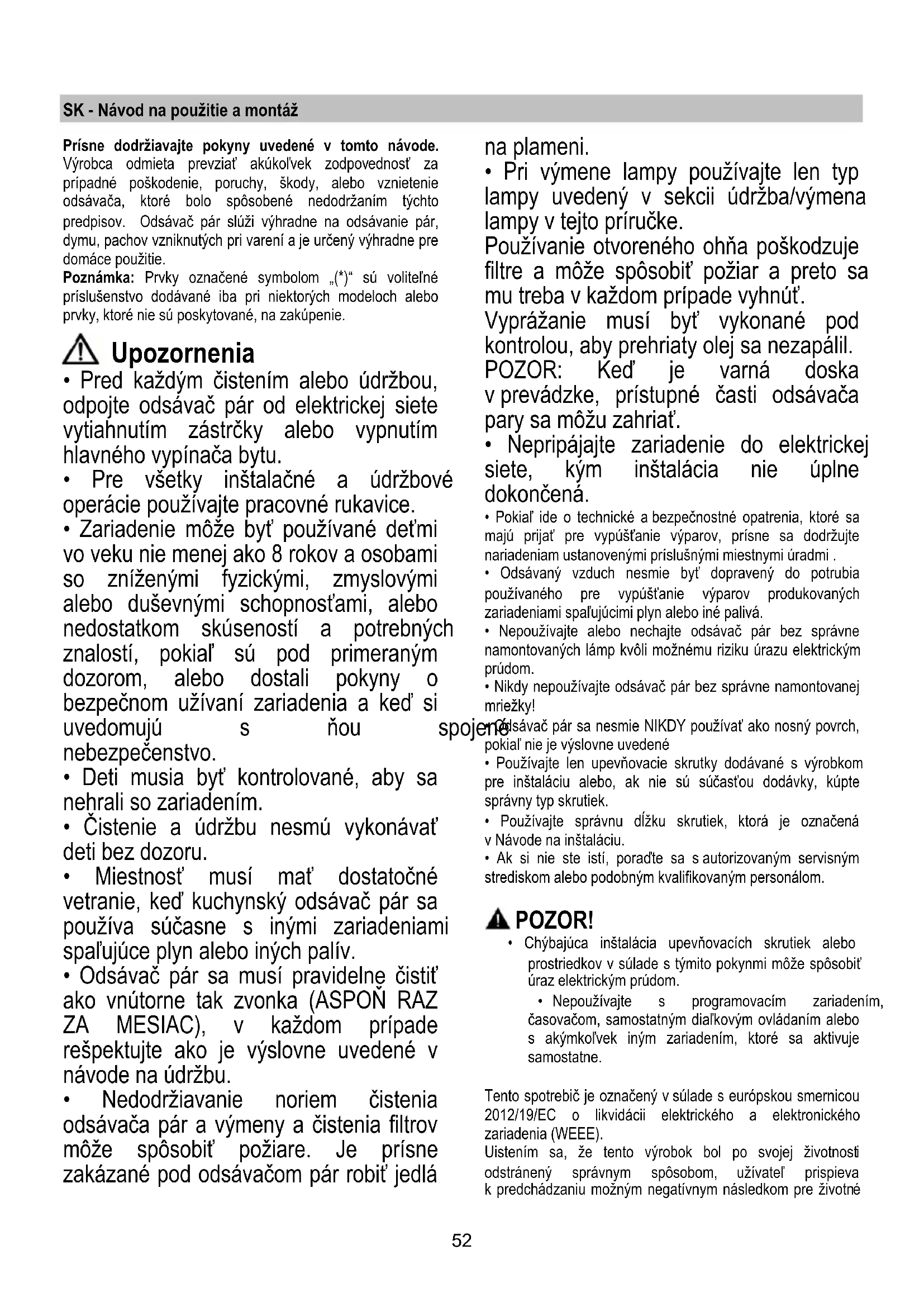

NÁVOD NA OBSLUHU Era 60 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou sp nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mat’ dostatočné vetranie, ked’ kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelné čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá

na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

- Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

- Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

- Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

enálsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.

- Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.

- Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.

- Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné

prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat' ako s domácim odpadom, ale musí byt odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit' sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov.

Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, ked začnete s varením a nechajte ho bežať niekol’ko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na používanie v odsávacej verzii s

Montáž

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou častou digestora nesmie byt menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost, je treba sa týmto pokynom riadit.

Sietové napätie musí zodpovedat' napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v lahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v lahko dosiahnutel'nom priestore aj po prevedení montáže, je

nutné použit dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Činnost'

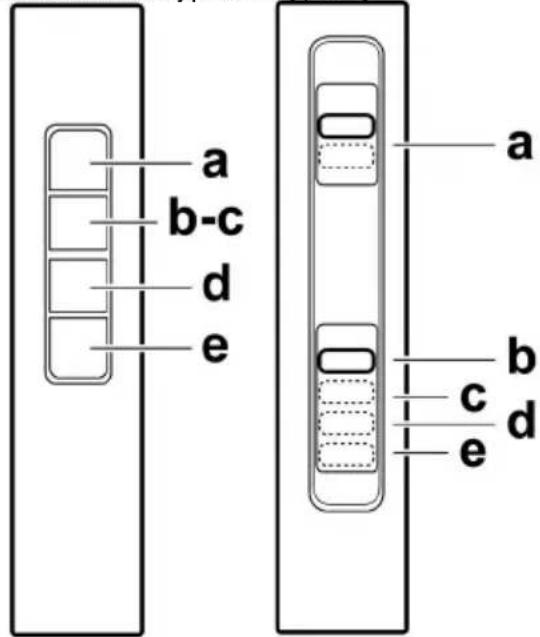

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

c. - d. - e. Odsávacia výkonnost minimálna (c.), stredná (d.), maximálna (e.).

Údržba

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 1-7

Musí byt' čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uhol'ný filter (iba pre filtračnú verziu)

Obr. 5

Nasytenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradit filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Výmena žiaroviek

Obr. 7

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vybrať odsávaciu mriežku. Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné, (napr.: ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúštacej trubky dymov.
