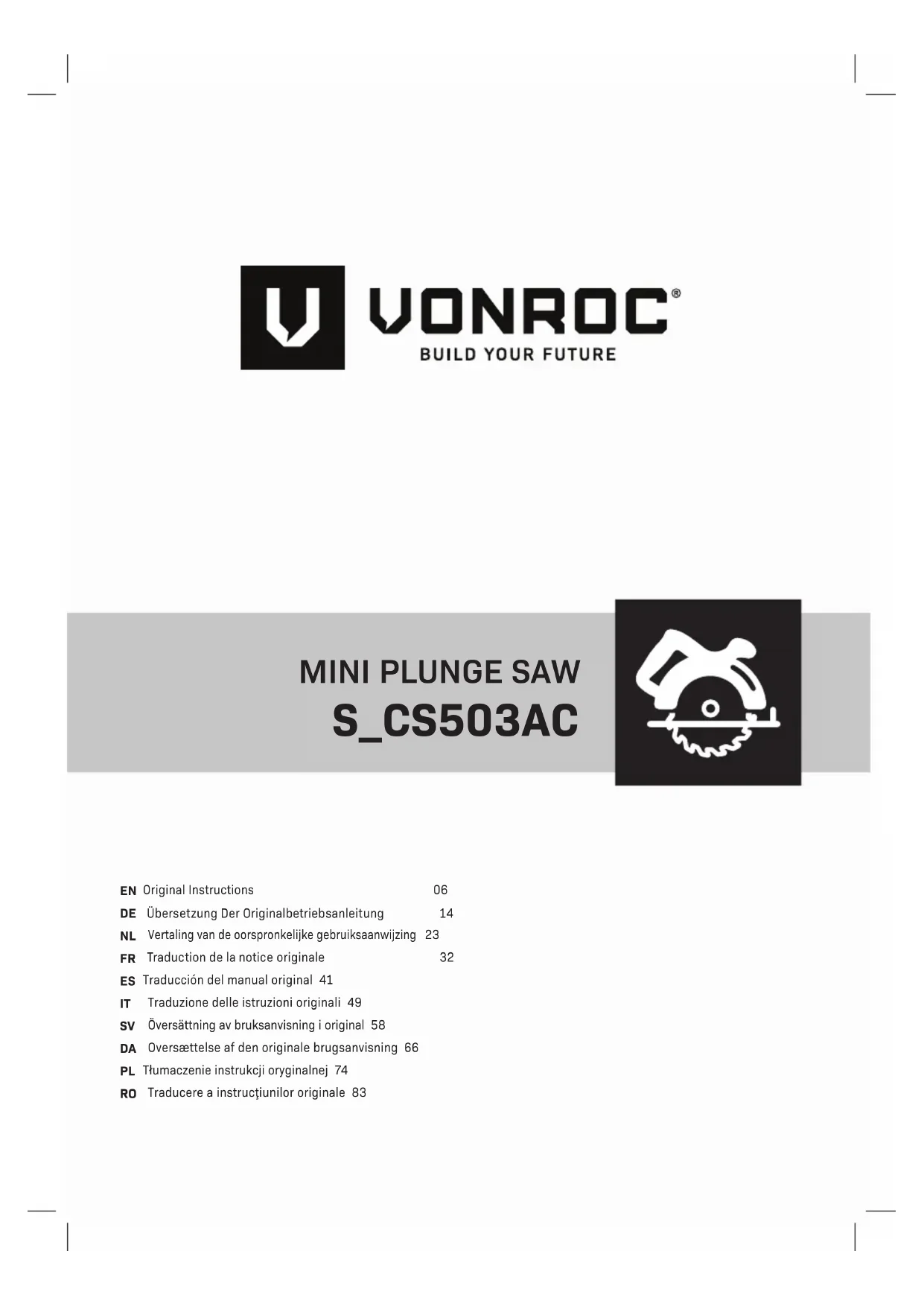

S_CS503AC - Scie Vonroc - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Scie circulaire de 500 W, diamètre de lame de 185 mm, vitesse à vide de 5000 tr/min
Utilisation	Idéale pour couper le bois, les panneaux de particules et les matériaux similaires
Maintenance et Réparation	Vérifier régulièrement l'état de la lame et la nettoyer après chaque utilisation
Sécurité	Utiliser des lunettes de protection et des gants, ne pas retirer les dispositifs de sécurité
Informations Générales	Poids léger pour une manipulation facile, garantie de 2 ans

FOIRE AUX QUESTIONS - S_CS503AC Vonroc

Comment assembler la scie Vonroc S_CS503AC ?

Pour assembler la scie, commencez par lire le manuel d'instructions fourni. Assurez-vous de bien fixer la lame et de vérifier que toutes les pièces sont correctement installées avant de l'utiliser.

Quel type de lame dois-je utiliser avec la scie Vonroc S_CS503AC ?

La scie Vonroc S_CS503AC est compatible avec des lames de 190 mm de diamètre. Assurez-vous de choisir une lame adaptée au matériau que vous souhaitez couper.

Comment changer la lame de la scie ?

Pour changer la lame, débranchez l'appareil, puis utilisez la clé fournie pour dévisser le boulon de la lame. Retirez la lame usagée et remplacez-la par une nouvelle en veillant à bien la fixer.

Quelles sont les mesures de sécurité à respecter lors de l'utilisation de la scie ?

Toujours porter des lunettes de protection et des gants. Assurez-vous que la zone de travail est dégagée et que vous avez une bonne posture pour éviter les blessures.

Que faire si la scie surchauffe pendant l'utilisation ?

Si la scie surchauffe, arrêtez immédiatement l'appareil et débranchez-le. Laissez-le refroidir avant de reprendre le travail. Vérifiez également que la lame n'est pas obstruée par des débris.

Comment nettoyer et entretenir la scie Vonroc S_CS503AC ?

Après chaque utilisation, nettoyez la scie avec un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement l'état de la lame et lubrifiez les parties mobiles si nécessaire.

Quelle est la garantie de la scie Vonroc S_CS503AC ?

La scie Vonroc S_CS503AC est généralement couverte par une garantie de 2 ans. Conservez votre preuve d'achat pour toute demande de service après-vente.

Où puis-je trouver des pièces de rechange pour la scie ?

Les pièces de rechange peuvent être commandées directement sur le site de Vonroc ou auprès de revendeurs agréés. Assurez-vous de connaître le modèle exact de votre scie lors de la commande.

MODE D'EMPLOI S_CS503AC Vonroc

Veillez à bien suivre les avertissements de sécurité, les avertissements supplémentaires de sécurité ainsi que toutes les instructions jointes. Le non-respect des avertissements de sécurité et des consignes peut entraîner des décharges électriques, des incendies et/ou de graves blessures. Conservez tous les avertissements et toutes les instructions liées à la sécurité afin de pouvoir vous y référer dans le futur.

Les symboles qui suivent sont utilisés dans la notice d'utilisation ou sur le produit :

Veillez à lire la notice d'utilisation.

Indique un risque de blessure, de décès ou de détérioration de l'outil en cas de non-respect des consignes de la présente notice.

Risque de décharge électrique.

En cas d'endommagement du câble électrique et avant les opérations de nettoyage et de maintenance, veillez à immédiatement débrancher la prise de courant.

Machine de classe II - À double isolation - Aucune liaison à la terre n'est nécessaire.

Gardez les personnes à proximité, et notamment les enfants et les animaux, à une distance de plus de 10m.

Portez une protection oculaire.

Portez des protections auditives.

Portez un masque à poussière.

Tenez compte de la taille de la lame de scie. Le diamètre du trou doit correspondre à l'arbre de l'outil, sans aucun jeu. Si vous nevez utiliser un réducteur, veillez à ce que la

taille de ce dernier corresponde à l'épaisseur de la lame et au diamètre du trou de la lame, ainsi qu'au diamètre de l'arbre de l'outil. Utilisez autant que possible les réducteurs fournis avec la lame de scie. Le diamètre de la lame de scie doit correspondre aux informations spécifiées par le symbole.

Zone à risques ! Gardez vos mains loin (10 cm) de la zone de coupe lorsque la machine est en marche. Risque de blessure en cas de contact avec la lame de scie.

nez pas le produit dans des contenants qui ne sont pas adaptés.

Le produit est conforme aux normes de sécurité en vigueur des directives européennes.

Avertissements de sécurité générale propres aux OUTILS électriques

AVERTISSEMENT! Veillez à lire tous les avertissements sur la sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner des décharges électriques, des incendies et/ou de graves blessures.

Conservez tous les avertissements et toutes les instructions afin de pouvoir vous y référer dans le futur.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté sur secteur (avec fil) ou votre outil électrique alimenté sur batterie (sans fil).

Sécurité de la zone de travail

a) Maintenez la zone de travail propre et bien éclairée. Les zones encombrées sont propices aux accidents. b) N'utilisez pas d'outils électriques dans un environnement représentant des risques d'explosion ou en présence de liquides, gaz ou poussières inflammables. Les outils électriques créent des étincelles qui peuvent enflammer les poussières et les fumées.

c) Maintenez les enfants et les autres personnes éloignés lorsqu'un outil électrique est en marche. Toute distraction peut vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Les prises des outils électriques doivent correspondre à la prise de courant murale. Ne modifiez jamais la prise d'aucun outil. N'utilisez chaque adaptateur avec des outils électriques reliés à la terre. L'utilisation de prises d'origine non modifiées et de prises murales appropriées permet de réduire le risque de décharge électrique.

b) Évitez tout contact physique avec des surfaces reliées à la terre comme des tuyaux, des radiateurs, des joints et des réfrigérateurs par exemple. Le risque de décharge électrique augmente lorsque votre corps est relié à la terre.

c) N'expose pas les outils électriques à la pluie, ni à l'humidité. Le risque de décharge élec-trique augmente si de l'eau PENETRE dans un outil électrique.

d) Ne tirez pas sur le cordon d'alimentation. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart de la chaleur, des substances grasses, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques.

e) Si vous utilisez un outil électrique à l'extérieur, utilisez une rallonge homologue pour les travaux à l'extérieur. L'utilisation d'une rallonge électrique homologue pour les travaux à l'extérieur réduit le risque de décharge électrique.

f) Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation électrique protégée par un disjoncteur différentiel à courant résiduel (DDR). L'utilisation d'un DDR réduit le risque de décharge électrique.

3) Sécurité des personnes

a) Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outils électriques si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique peut engendrer de graves blessures.

b) Portez des équipements de protection individuelle. Veillez à toujours porter une protection oculaire. Les équipements de protection comme les masques à poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives réduisent le risque de blessures s'ils sont utilisés à bon escient. c) Empêchez tout démarage intempestif. Veillez à ce que l'interrupteur soit sur la position Arrêt avant de raccorder l'outil à l'alimentation électrique et/ou au bloc-batterie ou avant de ramasser ou de transporter l'outil. Le fait de transporter les outils électriques le doigt sur l'interrupteur ou d'alimenter les outils électriques dont l'interrupteur est déjà en position de marche augmente le risque d'accidents. d) Retirez toutes les clés ou pince de réglage avant de mettre l'outil en marche. Une clé ou une pince restée fixée sur une pièce rotative de l'outil électrique peut engendrer des blessures. e) Ne vous penchez pas. Gardez les pieds bien ancrés au sol et conservez votre équilibre en permanence. Cela permet de maîtriser l'outil électrique en cas de situations imprévues. f) Portez des vêtements appropriés. Ne portez aucuns vêtements amples, ni bijoux. Gardez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se couvrir pris dans les pièces mobiles. g) Si vous disposez de dispositifs pour le raccordement d'un extracteur de poussière ou d'installations pour la récupération, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de dispositifs récupérateurs de poussière peut réduire les risques liés aux poussières. h) Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut entraîner de graves blessures en une fraction de seconde.

4) Utiliser et entretenir un outil électrique

a) Ne forcez pas sur l'outil. Utilisez l'outil électrique approprié, adapté pour le travail à réaliser. Un outil adapté fonctionne moins, de façon plus sûre et à la cadence pour laquelle il a été conçu.

b) N'utilisez pas l'outil électrique si l'interrupteur ne permet plus de le mettre en marche et de l'éteindre. Tout outil électrique qui ne peut plus être commandé par son interrupteur est dangereux et il doit être réparé. c) Débranchez la prise de courant et/ou retirez le bloc-batterie de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. d) Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne ne connaissant pas ces outils ou ces consignes les faire fonctionner. Les outils électriques peuvent être dangereux entre des mains inexpérimentées. e) Veillez à bien entretenir vos outils électriques. Vérifiez que les pièces mobiles sont alignées correctement et qu'elles ne sont pas coincées. Vérifiez qu'aucune pièce n'est cassée et contrôlez l'absence de toute autre condition qui pourrait nuire au bon fonctionnement de l'outil. En cas de dommage, faites réparer l'outil électrique avant de le réutiliser. De nombreux accidents sont provoqués par des outils électriques mal entretenus. f) Maintenez les organes de coupe affûtés et propres. Des organes de coupe bien entretenus et dont le tranchant est affûté sont moins susceptibles de rester coincés et ils sont plus faciles à contrôler. g) Utilisez les outils électriques, les accessoires et les embouts d'outil conformément à ces instructions, en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation d'un outil électrique à des fins autres que celles pour lesquelles il a été prévu engendre des situations dangereuses. h) Gardez les poignées et les surfaces de préhension sèches, propres et sans trace d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues. 5) Utilisation et entretien des outils fonctionnant sur batterie a) Veillez à n'effectuer la recharge qu'à l'aide du chargeur spécifique par le fabricant. Un chargeur

Un chargeur adapté pour un type de bloc-batterie peut occasionner un risque d'incendie s'il est utilisé avec un bloc-batterie différent.

b) N'utilisez les outils électriques qu'avec les blocs-batteries qui leur sont dédiés. L'utilisation d'autres blocs-batteries peut créer un risque de blessures et d'incendie. c) Lorsque le bloc-batterie n'est pas utilisé, éloignez-le des objets métalliques comme les trombones, les pièces, les clés, les clous, les vis ou les autres petits objets qui pourraient créer un contact entre les deux bornes. La mise en court-circuit des bornes d'une batterie peut provoquer des brûlures ou un incendie. d) Dans des conditions extrêmes, du liquide peut être éjecté de la batterie. Évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact avec les yeux, consultez en plus un médecin. Le liquide sortant de la batterie peut provoquer des irritations ou des brûlures. e) N'utilisez pas un bloc-batterie ou un outil qui est endommagé ou qui a été modifié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure. f) N'exposez pas le bloc-batterie ou l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130°C peut provoquer une explosion. REMARQUE La température de "130°C" peut être remplacée par la température de "265°F". g) Respectez toutes les instructions liées à la charge et ne rechargez pas le bloc-batterie ou l'outil en dehors de la plage de températures spécifiée dans les instructions. Une charge mal effectuée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

6) Service

a) Ne faites réviser/réparer votre outil électrique que par un réparateur qualifié qui n'utilise que des pièces de rechange d'origine. Cela permet de garantir la sûreté de l'outil électrique. b) Ne réparez jamais des blocs-batteries endommagés. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agréés.

Avertissements de sécurité propres aux SCIES plongeantes

• Avertissement : Tenez vos mains à l’écart de la zone de découpe et de la lame. Gardez votre seconde main sur la poignée auxiliaire ou sur le bloc-moteur. Si vous tenez la scie à deux mains, vous ne pouvez pas vous couper avec la lame.
• Ne passez pas les mains sous l'ouvrage. Le carter de protection ne peut pas vous protéger de la lame sous l'ouvrage.
• Réglez la profondeur de coupe en fonction de l'épaisseur de l'ouvrage. Moins d'une dent entière de la lame doit apparaître sous l'ouvrage.
• Ne tenez jamais l'ouvrage dans vos mains ou en travers de vos jambes pendant la découpe. Fixez l'ouvrage sur un support stable. Il est important que l'ouvrage soit correctement soutenu afin de minimiser l'exposition de votre corps, le risque de coincement de la lame ou de perte de contrôle.
• Ne tenez l'outil électrique que par ses surfaces de préhension isolées lorsque vous effectuez des opérations au cours desquelles l'organe de coupe pourrait entrer en contact avec des fils électriques cachés. Tout contact avec un fil sous tension peut mettre les parties métalliques exposées de l'outil sous tension et occasionner une décharge électrique à l'utilisateur. Pour les coupes longitudinales, utilisez toujours une garde parallèle ou une règle de guidage. Cela permet d'augmenter la précision de la coupe et de réduire le risque que la lame ne se coince. Veillez à toujours utiliser des lames dont le trou est de la bonne taille et de la bonne forme (losange ou rond). Les lames inadaptées pour les éléments de fixation sur la scie tournent de façon excentrique et provoquent des pertes de contrôle. N'utilisez jamais des rondelles ou des boulons de lames endommagées ou inadaptés. Les rondelles et boulons de lame ont été spécialement conçus pour votre scie. Ils garantissent des performances et une sûreté de fonctionnement optimis.

Causes des rebonds et avertissements associés

• lèvement et la sortie incontrôlables de la scie hors de l'ouvrage, vers l'utilisateur;
• Si la lame reste coincée ou grippée dans le trait de scie qui se referme, elle cale et la réaction du moteur entraine rapidement l'outil vers l'utilisateur;
• Si la lame de scie est tordue ou mal alignée dans la coupe, les dents sur le bord arrêté de la lame peuvent creuser la surface du bois et ainsi faire remonter la lame hors du trait de scie et la propulser vers l'utilisateur.
• Les rebonds sont le résultat d'une utilisation in-correcte de la scie ou de mauvaises conditions ou procédures d'exécution et ils peuvent être évités en prenant les précautions adéquates énoncées ci-dessous. Tenez fermement la scie à deux mains et placez vos bras de manière à pouvoir résister à la force d'un rebond. Positionnez toujours votre corps d'un côté ou de l'autre de la lame de scie mais jamais dans l'alignement de la lame. Un rebond peut entraîner la scie vers l'arrière mais la force d'un rebond peut être contrôlée par l'utilisateur à condition de prendre les précautions nécessaires. Si la lame se coince ou si la coupe est interrompue pour une raison quelconque, relâchez la gâchette et maintenez la scie, immobile dans l'ouvrage, jusqu'à ce que la lame se soit complètement arrêtée. Ne tentez jamais de sortir la scie de l'ouvrage ou de la tirer en arrière tant que la lame est en mouvement, un rebond est sinon possible. Cherchez la cause du coincement de la lame et appliquez les actions correctives nécessaires pour la supprimer. Pour redémarrer une scie restée coincée dans l'ouvrage, centrez la lame de scie dans le trait de scie et vérifiez que les dents ne sont pas engagées dans la matière. Si la lame se coince, elle peut sortir de l'ouvrage ou rebondir au moment du redémarrage de la scie.
• ôtés, près de la ligne de coupe et près des bords du panneau. N'utilisez pas de lames émoussées ou endommagées. Les lames émoussées ou mal installées réduisent le trait de scie, ce qui peut entraîner un frottement excessif, le coincement de la lame et un rebond.
• Les leviers de réglage de la profondeur et de l'angle du biseau doivent être correctement serrés avant d'entamer la coupe. Si les réglages de la lame sautent pendant le sciage, la lame peut se coincer et provoquer un rebond. Soyez particulièrement vigilant lorsque vous effectuez des "découpes de cavités" dans des murs existants ou que vous procédez à des découpes à l'aveugle. La partie saillante de la lame peut sectionner des objets susceptibles de provoquer un rebond.

Consignes de sécurité liées au carter de protection

• Contrôlez que le carter de protection se referme correctement avant chaque utilisation. N'utilisez pas la scie si le carter de protection ne peut pas se déplacer librement et s'il ne se referme pas instantanément. Ne fixez et n'attachez jamais le carter de protection en laissant la lame à découvert. En cas de chute accidentelle de la scie, il est possible que le carter de protection soit déformé. Contrôlez que le carter de protection peut bouger librement et qu'il ne touche ni la lame ni aucune autre pièce, quel que soit l'angle et la profondeur de coupe.
• Contrôlez l'état et le bon fonctionnement du dessort de rappel du carter de protection. Si le carter de protection et le dessort ne fonctionnent pas correctement, ils doivent être réparés avant de pouvoir utiliser la machine. Des pièces endommagées, des dépôts collants ou des accumulations de débris peuvent ralentir le fonctionnement du carter de protection. Veillez à ce que la plaque de guidage ne rougue pas pendant une découpe plongeante si l'angle du biseau n'est pas réglé à. Si la lame se décale latéralement, elle peut se coincer et provoquer un rebond.
• Contrôlez toujours que le carter de protection recouvre bien la lame avant de poser la scie au sol ou sur un établi. Une lame sans protection et encore en mouvement ramène la scie en arrêté, sciant tout sur son passage. Tenez compte du temps nécessaire à la lame pour s'arrêter une fois l'interrupteur relâché.

Avertissements de securite supplementaires

• N'approche pas vos mains du système d'éjection des copeaux. Vous pourriez être coupé par les pieces en mouvement.
• âbles cachés dans la zone de travail ou faites appel à votre fournisseur en énergie pour obtenir de l'aide. Tout contact avec des fils ÉLECTRIQUES peut provoquer un incendie et une décharge électrocutante. L'endommagement d'une conduite de gaz peut provoquer une explosion. Percer une canalisation d'eau peut provoquer des dégâts matériels. N'utilisez pas l'outil électrique en stationnaire. Il n'est pas conçu pour être utilisé sur un établi/support pour scie.
• Ne sciez pas de métaux ferreux. Les copeaux incandescents peuvent embraser le système d'extraction de la poussière. Lorsque vous travaillez avec la machine, veillez à la tenir fermement à deux mains et à garder une posture stable. Le guidage de l'outil électrique est plus sûr à deux mains. Fixez l'ouvrage. Il est plus sûr de fixer un ouvrage à l'aide de dispositifs adaptés ou dans un étau, qu'à la main.
• Attendez toujours que la machine se soit complètement arrêtée avant de la poser. L'embout de l'outil peut se coincer et conduire à une perte de contrôle de l'outil électrique.
• Les scies plongeantes seront à scier le bois ou les produits dérivés du bois, elles ne peuvent pas être utilisées avec des disques de tronçonnage abrasifs prévus pour les métaux ferreux comme les barres, les tiges, les goujons, etc. La poussière abrasive provoque le blocage des pièces mobiles comme le carter de protection par exemple. Les étincelles générées par les découpages abrasifs peuvent brûler le carter de protection inférieur, l'insert de trait de scie et les autres pièces en plastique. N'utilisez que des lames de scie dont la vitesse spécifiée est égale ou supérieure à celle indiquée sur la machine. N'utilisez que des lames de scie qui correspondent aux spécifications données dans cette notice d'utilisation, qui ont été testées et qui sont marquées conformément aux normes EN 847-1 (lame TCT et HSS) et EN 13236 (lame diamant).

Utilisation prévue

La mini scie plongeante a été conçue pour un usage domestique, pour scier différents types de matériaux fins. Elle est idéale dans les endroits confinés. Cette scie est un outil portatif, compact et léger et elle délivre suffisamment de puissance et de vitesse pour scier des matériaux, comme des planches de bois ou du carrelage.

CHARACTERISTIQUES TECHNIQUES

N° de modèle S_CS503AC
Tension 230-240 V~
Fréquence 50 Hz
Puisance absorbée 500 W
Régime à vide 3500-6500/min
Taille de la lame de scie Ø85 x Ø15mm
Profondeur de coupe 0° 22 mm
Poids (sans rail de guidage) 1,7 kg
Niveau de pression sonore LPA	93 dB(A), K=3dB(A)
Niveau de puissance sonore LWA	104 dB(A), K=3dB(A)
Vibrations	ah,w 2,63m/s2K=1,5m/s2ah,m 2,47m/s2k=1,5m/s2

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans cette notice, a été mesuré conformément au test normalisé mentionné dans la norme EN62841. Il peut être utilisé pour comparer un outil à un autre ou pour réaliser une estimation préalable de l'exposition aux vibrations pendant l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil pour des applications différentes ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
• Les durées pendant lesquelles l'outil est éteint ou qu'il fonctionne à vide peuvent considérablement réduire le niveau d'exposition.

Veillez à vous protéger contre les effets des vibrations en entretenant correctement l'outil et ses accessoires, en gardant vos mains au chaud et en ajustant votre rythme de travail.

Présentation

Les nombres dans le texte renvoient aux diagrammes des pages 2 à 5.

1. Cache de protection
2. Poignée
3. Limiteur de profondeur de coupe
4. Interrupteur Marche/Arrêt
5. Grip de la poignée
6. Orifice d'aération arrêté
7. Réglement de la vitesse
8. Tuyau d'extraction de la poussière
9. Indicateur de profondeur
10. Lame de scie
11. Rail de guidage
12. Barre de raccordement
13. Fixation
14. Guide du rail
15. Boulon du guide du rail 16. Plaque-support
16. Boulon à six pans (5mm) 18. Rondelle
17. Clé à six pans
18. Cache vissé
19. Boulon à six pans (15mm)
20. Guide parallèle
21. Bouton de réglage
22. Bouton de verrouillage de l'arbre
23. Bride de fixation
24. Écrou de fixation

Spécifications de la lame

Trois types de lames différents sont livrés avec la machine :

Lame	Champ d'utilisation
Lame longue durée à usage général TCT 24 dents	Bois et plastique
Lame en diamant	Céramique (coupe à sec)
Lame fine HSS 44 dents	Bois et plastique

3. Assembler la SCIE

Avant l'assemblage, éteignez toujours la machine et débranchez la prise de courant.

• Installez la plaque support (16) sur la machine à l'aide du boulon à six pans 5mm (17) et de la

rondelle (18), comme illustré par la figure B-1. Positionnez l'encoche sur la plaque support dans la came de la machine.

Installer la poignée (fig. b-2)

• Installez la poignée (2) sur la partie métallique de la plaque support (16), comme illustré par la Fig. B-2. Fixez fermement le cache visse (20) à l'aide d'une clé.

Installer le tuyau d'extraction de la poussière (fig. b-3)

• Installez le tuyau d'extraction de la poussière (8) à l'aide du boulon à six pans 15mm (21), comme illustré par la Fig. B-3.

Portez des gants de protection pour installer la lame de scie. Risque de blessure en cas de contact avec la lame.

N'utilisez que des lames de scie correspondant aux caractéristiques mentionnées dans les instructions d'utilisation.

N'utilisez en aucun cas des disques de meulage comme outils de coupe.

Remplacer la lame sans démonter le carter de protection (fig. d)

• Maintenez le bouton de verrouillage de l'arbre (24) pour empêcher la scie de tourner. (Fig. D-1)
• Maintenez le bouton de verrouillage de l'arbre (24) enfoncé et desserrez l'écrou de fixation (26) à l'aide de la clé à six pans (19). (Fig. D-2)
• Retirez la bride de fixation (25).
• Desserrez le limiteur de profondeur de coupe (3) à l'aide de la clé à six pans (19) et appuyez sur le carter de protection pour retirer la lame. (Fig. D-3)
• Maintenez le carter enfoncé et installez la lame neuve sur l'axe de la lame. Assurez-vous que le trou se place correctement et que les dents pointent dans le sens de la flèche courbe. (Fig. D-3)
• Installez la bride de fixation (25) en vous assurant que les côtés longs de la bride correspondent aux côtés longs de l'axe de la lame.
• Maintenez le bouton de verrouillage de l'arbre (24) enfoncé et serrez l'écrou de fixation (26)

À l'aide de la clé à six pans (19). (Fig. D-4) Assurez-vous que la lame tourne librement et de façon fluide en la faisant tourner un tour complet au moins. Contrôlez que le carter de protection fonctionne correctement.

Installer le guide parallèle (fig. c)

Fixez le guide parallèle (22) sur le côté droit de la machine, comme illustré par la figure C-1. - Verrouillez le guide en tournant le bouton de réglage (23) dans le sens des aiguilles d'une montre.

Assembler le rail de guidage (fig. a, f)

• Glissez la barre de raccordement de la scie (12) dans la rainure du rail de guidage (11).
• Positionnez la barre de raccordement exactement entre les deux rails de guidage, comme illustré par la figure F-1.
• Serrez les vis sans tête sur la barre de raccordement, pour fixer les deux rails de guidage.
• Serrrez une fixation (13) dans chacune des deux rainures sur le rail de guidage (11).
• Serrez fermement la fixation sur l'ouvrage. Veillez à ce que les deux fixations soient toujours parfaitement installées et serrées sur l'ouvrage et une surface (établi). Assurez-vous que le guide du rail (14) maintienne fermement le rail de guidage (11) lorsque la scie est utilisée, comme illustré par la figure F-3.

Allumer et éteindre la machine (fig. a)

• Déplacez l'interrupteur Marche/Arrêt (4) vers l'avant.
• Relâchez l'interrupteur Marche/Arrêt pour arrêter la machine.

Régler la profondeur de coupe (fig. e)

• Desserrez le limiteur de profondeur de coupe (3) à l'aide de la clé à six pans (19) et déplacez le limiteur à la profondeur voulue. La profondeur de coupe "A" est illustrée sur la figure E-2.
• Serrez le limiteur de profondeur de coupe (3) à l'aide de la clé à six pans (19).

Régler la vitesse (fig. a)

La vitesse requise peut être réglée à l'aide du

bouton de réglage de la vitesse (7). La vitesse de rotation peut également être réglée quand la machine est en marche.

Pour augmenter la vitesse, tournez le bouton de réglage de la vitesse (7) dans le sens des aiguilles d'une montre. Pour diminuer la vitesse, tournez le bouton de réglage de la vitesse (7) dans le sens inverse des aiguilles d'une montre.

La vitesse requise dépend du matériel à découper et elle peut être définie après des tests pratiques.

Utilisation optimale

• Afin d'obtenir les meilleurs résultats possibles pour le découpage du bois, la profondeur de coupe doit être légèrement supérieure à l'épaisseur du matériel. Pour le découpage du plastique, la profondeur de coupe doit également être supérieure à l'épaisseur du matériel. Si le matériel commence à fondre, une profondeur de coupe plus importante peut généralement résoudre le problème. Fixez l'ouvrage à l'aide d'attaches ou d'un étau afin de pouvoir utiliser la scie à deux mains.
• Laissez la scie fonctionner à son propre rythme. N'exercez pas une trop grande pression sur la scie.

Pour scier

• Contrôlez, en consultant les caractéristiques techniques, que la scie convient au matériel à scier.
• Installez une lame de scie appropriée. Veillez à utiliser une lame intacte, bien affûtée.
• Réglez la profondeur de coupe.
• Placez l'ouvrage à scier sur une surface plate, comme un établi ou une table ou sur le sol. Si vous travailliez sur un sol en béton, posez un morceau de carton sous l'ouvrage, pour protéger la surface et la lame.
• Branchez la prise de courant. Tenez fermement la scie et posez la plaque métallique sur l'ouvrage à scier. Veillez à ce que l'arrière de la plaque dépasse de l'étalbi. N'appuyez pas encore la scie contre l'ouvrage à découper.
• Mettez la scie en marche et attendez quelques secondes que la scie tourne à plein régime. Appuyez lentement, doucement mais fermement la scie contre l'ouvrage. Poussez ensuite la scie vers l'avant, le long de la ligne de coupe.

Ne tirez jamais la scie vers l'arrière.

• Très peu de force est nécessaire pour faire avancer la scie le long de la ligne de coupe. L'utilisation de trop de force peut endommager et user la lame et la scie. Veillez à ce que la plaque de base soit toujours bien à plat contre l'ouvrage à scier. Cette consigne est particulièrement importante au démarrage et à la fin de la coupe ou pour découper des bandes fines quand la plaque de base n'est pas soutenue sur toute la longueur.
• Soulevez la scie et éteignez-la après avoir fini la découpe. Si la découpe génère de la poussière, laissez tourner la scie jusqu'à ce que toute la poussière ait été supprimée.

Découpez toujours vers l'avant. Ne tirez jamais la scie vers l'arête. Si vous manquez d'expérience avec cette scie, entraînez-vous pour gagner en expérience.

La découpe de pièces est impossible sur certains matériaux très durs.

Avertissement! Ne découpez jamais des matériaux susceptibles de libérer des substances nocives comme le PTFE ou l'amiant.

Carreaux en céramique et ardoise

Utilisez une lame adaptée. Il est nécessaire d'utiliser un système d'extraction de la poussière car la poussière dégagée par ces matérielles peut gêner le mouvement du cache de protection. - Collez une bande de protection ou du ruban PVC sur la plaque de base ou sur l'ouvrage à scier. Cale facilite la découpe et permet de protéger les carreaux contre les rayures.

Entraînez-vous à découper du bois avant de vous attaquer à des matières plus compliquées comme le métal ou certains plastiques. L'ouvrage nécessite d'être tenu plus fermement en place et des attaches sont nécessaires.

Extraction des poussières (fig. a)

La mini scie plongeante est un outil puissant. Elle génère beaucoup de poussière pendant les découpes. La lame étant complètement recouverte, un système d'extraction de la poussière est donc nécessaire.

Il est possible de raccorder un aspirateur au tuyau d'extraction de la poussière (8) de la scie en utilisant l'adaptateur fourni avec la machine.

Veillez à utiliser un aspirateur pouvant être utilisé avec une machine électrique. Les aspirateurs domestiques sont généralement compatibles. - Il est recommandé d'utiliser un système d'extraction de la poussière si vous avez beaucoup de découverts à réaliser. Cela vous évite de vous arrêter trop souvent pour nettoyer la scie et les alentours. L'extraction de la poussière est nécessaire quand vous découpez des matières dangereuses, comme du bois dur, du MDF ou de la céramique. L'évacuation de poussière est recommandée si vous voulez garder la zone de travail propre. L'évacuation de poussière est indispensable quand vous découpez des matières humides.

5. Maintenance

Avant toute opération de nettoyage ou de maintenance, éteignez toujours la machine et débranchez-la.

Nettoyez régulièrement le corps de la machine à l'aide d'un chiffon doux et de préférence après chaque utilisation. Assurez-vous que les fentes d’aération restent exemptes de poussière et de saletés. Supprimez les taches tenaces à l'aide d'un chiffon doux légèrement humidifié avec une solution savonneuse. N'utilisez aucun solvant, essence, alcool, ammoniaque, etc. car ces produits chimiques peuvent endommager les composants synthétiques.

appareils électriques et électroniques défectueux ou en fin de vie doivent être rapportés dans des sites de recyclage appropriés.

Pour les pays de la communauté européenne uniquement

Ne jetez pas les outils électriques avec les déchets ménagers. Conformément à la Directive Européenne 2012/19/CE relative à l'élimination des déchets électriques et électroniques et sa transposition dans

la législation nationale, les outils électriques inutilisables doivent être collectés séparément et être jetés de façon écologique.

Garantie

Les produits VONROC sont développés avec les normes de qualité les plus hautes et ils sont garantis pour être exempts de défauts de pièces et de main-d'œuvre pour la durée stipulée par la loi et à compter de la date d'achat initiale. Si, au cours de cette période, le produit devait rencontrer une quelconque panne due à un défaut de pièce ou de main-d'œuvre, contactez VONROC directement.

Les conditions suivantes sont exclues de la garantie :

• Réparations ou modifications sur la machine, faites ou tentées par des réparateurs non agréés;
• Usure normale;
• Utilisation abusive ou incorrecte ou maintenance incorrecte de l'outil;
• Utilisation de pièces détachées non d'origine.

Ce qui précède représente l'unique garantie, explicite ou implicite, proposée par la société. Il n'existe aucune autre garantie, explicite ou implicite, qui puisse dépasser le cadre de la présente garantie, y compris les garanties implicites de qualité marchande et d'adaptation à un usage particulier. En aucun cas, VONROC ne saurait être tenu responsable pour les dommages accidentels ou consécutifs. Les recours des revendeurs sont limités à la réparation ou au remplacement des équipements ou des pièces non conformes.

Le produit et la notice d'utilisation sont sujets à modifications. Les caractéristiques peuvent être modifiées sans notification préalable.
