MODE D'EMPLOI MSZHR50VF MITSUBISHI

• Avant toute utilisation, veuillez lire les “Consignes de sécurité” car cet appa-reil contient des pièces rotatives ou autres pouvant entraîner des risques d’électrocution.• Les consignes contenues dans cette section sont importantes pour la sécurité et doivent donc impérativement être respectées.• Après avoir lu cette notice, conservez-la avec le manuel d’installation à portée de main pour pouvoir la consulter aisément. Symboles et leur signifi cation AVERTISSEMENT :toute manipulation incorrecte peut avoir des conséquences graves, provoquer des blessures corporelles voire la mort de l’utilisateur. PRECAUTION :toute manipulation incorrecte peut avoir des consé-quences graves selon les circonstances. Signifi cation des symboles utilisés dans ce manuel : à éviter absolument. : suivre rigoureusement les instructions. : ne jamais insérer le doigt ou un objet long, etc. : ne jamais monter sur l’unité interne/externe et ne rien poser dessus. : risque d’électrocution ! Attention ! veiller à débrancher la fi che d’alimentation électrique de la prise secteur. : couper l’alimentation au préalable. : risque d’incendie. Signifi cation des symboles affi chés sur l’unité interne et/ou sur l’unité externe AVERTISSEMENT (Risque d’incendie) Cette unité utilise un réfrigérant infl ammable. Si le réfrigérant fuit et entre en contact avec une fl amme ou une pièce chaude, il produira un gaz toxique et un incendie risque de se déclencher. Veuillez lire la NOTICE D’UTILISATION avec soin avant utilisation. Le personnel d’entretien est tenu de lire avec soin la NOTICE D’UTILISATION et le MANUEL D’INSTALLATION avant utilisation. De plus amples informations sont disponibles dans la NOTICE D’UTILISATION, le MANUEL D’INSTALLATION et documents similaires. AVERTISSEMENT Ne pas utiliser de raccord intermédiaire ou de rallonge pour brancher le cordon d’alimentation et ne pas brancher plusieurs appareils à une même prise secteur.• Ceci pourrait provoquer une surchauffe de l’appareil, un incendie ou un risque d’électrocution.Nettoyer la fi che d’alimentation électrique et l’insérer prudemment dans la prise secteur.• Une fi che d’alimentation électrique encrassée peut entraîner un risque d’incendie ou d’électrocution.Ne pas enrouler, tendre de façon excessive, endommager, modifi er ou chauffer le cordon d’alimentation, et ne rien poser dessus.• Ceci pourrait provoquer un risque d’incendie ou d’électrocution.Ne pas enclencher/couper le disjoncteur ou débrancher/brancher la fi che d’alimentation électrique pendant le fonctionnement de l’appareil.• Des étincelles pourraient se produire et provoquer un risque d’incendie.• Toujours couper le disjoncteur ou débrancher la fi che d’alimentation électrique suite à l’arrêt de l’unité interne avec la télécommande. Il est déconseillé à toute personne de s’exposer au fl ux d’air froid pendant une période prolongée.• Ceci pourrait entraîner des problèmes de santé.L’utilisateur ne doit en aucun cas installer, déplacer, démonter, modifi er ou tenter de réparer le climatiseur.• Toute manipulation incorrecte du climatiseur pourrait provoquer un risque d’incendie, d’électrocution, de blessure ou de fuite d’eau, etc. Contacter un revendeur.• Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant ou le service après-vente du fabricant pour éviter tout risque potentiel.Lors de l’installation, du déplacement ou de l’entretien de l’appareil, veiller à ce qu’aucune substance autre que le réfrigérant spécifi é (R32) ne pénètre dans le circuit de réfrigération.• La présence d’une substance étrangère, comme de l’air dans le circuit, peut provoquer une augmentation anormale de la pression et causer une explosion, voire des blessures. • L’utilisation de réfrigérant autre que celui qui est spécifi é pour le système provoquera une défaillance mécanique, un mauvais fonctionnement du système, ou une panne de l’appareil. Dans le pire des cas, la sécurité du produit pourrait être gravement mise en danger.Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris des enfants) présentant des capacités physiques, sen-sorielles ou mentales réduites, ou manquant d’expérience et de connaissances, à moins qu’elles ne soient supervisées ou aient reçu des instructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité.Les enfants doivent être surveillés de manière à ce qu’ils ne puissent pas jouer avec l’appareil. Ne jamais insérer le doigt ou tout autre objet dans les entrées ou sorties d’air.• La vitesse de rotation extrêmement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident. En cas d’anomalie (odeur de brûlé, etc.), arrêter le climatiseur et débrancher la fi che d’alimentation électrique ou couper le disjoncteur.• Si le climatiseur continue à fonctionner en présence d’une anomalie, une défaillance technique, un risque d’incendie ou d’électrocution ne sont pas à exclure. Dans ce cas, consulter un revendeur agréé. Si la fonction de refroidissement ou de chauffage du climatiseur est inopérante, cela peut indiquer la présence d’une fuite de réfrigérant. Si vous trouvez une fuite de réfrigérant, arrêtez l’utilisation, ventilez bien la pièce et consultez votre revendeur immédiatement. Si la réparation consiste à recharger l’appareil en réfrigérant, demandez conseil auprès d’un technicien responsable de l’entretien.• Le réfrigérant contenu dans le climatiseur n’est pas toxique. En règle générale, aucune fuite ne doit se produire. Toutefois, si le réfrigérant fuit et entre en contact avec une fl amme ou une pièce chaude comme un radiateur-ventilateur, un chauffage au kérosène ou une cuisinière, il produira un gaz toxique et un incendie risque de se déclencher.L’utilisateur ne doit jamais procéder au nettoyage intérieur de l’unité interne. Si la partie intérieure de l’unité doit être nettoyée, contacter un revendeur.• L’utilisation d’un détergent inapproprié pourrait endommager les sur-faces intérieures en plastique de l’unité et provoquer des fuites d’eau. Tout contact entre le détergent et les pièces électriques ou le moteur pourrait entraîner un dysfonctionnement, une émission de fumées, voire un incendie.• L’appareil doit être rangé dans une pièce ne contenant aucune source d’allumage continue (exemple : fl ammes nues, appareil à gaz ou chauffage électrique).• Sachez que les réfrigérants peuvent être inodores.• Ne faites usage d’aucun moyen visant à accélérer le processus de dégivrage ou à nettoyer l’appareil autre que ceux recommandés par le fabricant.• Ne percez pas et ne brûlez pas l’appareil.L’unité interne doit être installée dans des pièces dont l’espace au sol est supérieur à celui spécifi é. Veuillez consulter votre revendeur.Cet appareil est conçu pour être utilisé par des utilisateurs experts ou spécialement formés dans des ateliers, dans l’industrie légère ou des exploitations agricoles, ou pour une utilisation commerciale par des non-spécialistes. PRECAUTION Ne pas toucher à l’entrée d’air ou aux ailettes en aluminium de l’unité interne/externe.• Risque de blessures.Ne vaporiser ni insecticide ni substance infl ammable sur l’appareil.• Ceci pourrait provoquer un incendie ou une déformation de l’appareil.Ne pas exposer un animal domestique ou une plante d’intérieur directement sous le courant d’air pulsé.• Le bien-être des animaux et des plantes pourrait en être affecté.Ne placer ni appareil électrique ni meuble sous l’unité interne/externe.• De l’eau pourrait s’écouler de l’appareil et les endommager ou provoquer une panne de leur système.Ne jamais laisser le climatiseur posé sur un support endommagé.• Il pourrait tomber et provoquer un accident.Veiller à ne pas monter sur une surface instable pour allumer ou nettoyer le climatiseur.• Risque de chute et de blessures.Ne jamais tirer sur le cordon d’alimentation.• Le fi l central du cordon d’alimentation pourrait se rompre et provoquer un incendie. JG79Y423L01_03Fr.indd 1 2018/8/23 9:46:31FR-2 Pour avoir la certitude d’utiliser cet appareil correctement et en toute sécurité, veuillez lire cette notice d’instructions avant de mettre le climatiseur sous tension.

AVERTISSEMENT Consulter un revendeur agréé pour qu’il procède à l’installation du climatiseur. • L’utilisateur ne doit en aucun cas tenter d’installer le climatiseur lui-même ; seul du personnel qualifi é et compétent est en mesure de le faire. Toute installation incorrecte du climatiseur pourrait être à l’origine de fuites d’eau et provoquer un risque d’incendie ou d’électrocution.Prévoir un circuit réservé à l’alimentation du climatiseur.• Dans le cas contraire, un risque de surchauffe ou d’incendie n’est pas à exclure.Ne pas installer l’appareil dans un endroit susceptible d’être exposé à des fuites de gaz infl ammable.• L’accumulation de gaz autour de l’unité externe peut entraîner des risques d’explosion.Raccorder correctement le climatiseur à la terre.• Ne jamais raccorder le câble de terre à un tuyau de gaz, une évacuation d’eau, un paratonnerre ou un câble téléphonique de mise à la terre. Une mise à la terre incorrecte pourrait provoquer un risque d’incendie ou d’électrocution. PRECAUTION Installer un disjoncteur de fuites à la terre selon l’endroit où le clima-tiseur sera monté (pièce humide par ex.).• L’absence de disjoncteur de fuites à la terre peut entraîner un risque d’électrocution.Veiller à ce que l’eau de vidange s’écoule correctement.• Si l’écoulement des condensats est bouché, l’eau de vidange risque de s’écouler de l’unité interne/externe et d’endommager le mobilier.En présence d’une situation anormale Arrêter immédiatement le climatiseur et consulter un revendeur agréé. A propos de l’installation Ne jamais recharger ou tenter d’ouvrir les piles et ne pas les jeter au feu.• Les piles pourraient fuir et présenter un risque d’incendie ou d’explosion.Ne pas faire fonctionner le climatiseur pendant plus de 4 heures avec un taux d’humidité important (80% HR ou plus), et/ou lorsqu’une porte ou une fenêtre est ouverte.• Ceci peut provoquer de la condensation à l’intérieur du climatiseur, qui risque de s’écouler et de mouiller ou d’endommager le mobilier.• La présence d’humidité dans le climatiseur peut contribuer à la crois-sance de certains champignons tels que la moisissure.Ne pas utiliser le climatiseur pour conserver des aliments, élever des animaux, faire pousser des plantes, ranger des outils de précision ou des objets d’art.• Leur qualité pourrait s’en ressentir, et le bien-être des animaux et des plantes pourrait en être affecté.Ne pas exposer des appareils à combustion directement sous la sortie d’air pulsé.• Une combustion imparfaite pourrait en résulter.Ne mettez jamais des piles dans la bouche pour quelque raison que ce soit pour éviter de les avaler par accident.• Le fait d’ingérer des piles peut entraîner un étouffement et/ou un empoisonnement.Avant de procéder au nettoyage du climatiseur, le mettre hors tension et débrancher la fi che d’alimentation électrique ou couper le disjoncteur.• La vitesse de rotation extrêmement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident.Si le climatiseur doit rester inutilisé pendant une période prolongée, débrancher la fi che d’alimentation électrique ou couper le disjoncteur.• Il pourrait s’encrasser et présenter un risque d’incendie ou d’électrocu-tion.Remplacer les piles de la télécommande par des piles neuves du même type.• Ne jamais mélanger piles usagées et piles neuves ; ceci pourrait provoquer une surchauffe, une fuite ou une explosion.Si du liquide provenant des piles entre en contact avec la peau ou les vêtements, les rincer abondamment à l’eau claire.• Si du liquide alcalin entre en contact avec les yeux, les rincer abon-damment à l’eau claire et contacter d’urgence un médecin.Si le climatiseur est utilisé conjointement avec un appareil à combus-tion, veiller à ce que la pièce soit parfaitement ventilée.• Une ventilation insuffi sante pourrait provoquer un manque d’oxygène dans la pièce.Couper le disjoncteur par temps d’orage.• La foudre pourrait endommager le climatiseur.Si le climatiseur a été utilisé pendant plusieurs saisons consécutives, procéder à une inspection et à un entretien rigoureux en plus du nettoyage normal.• Une accumulation de saletés ou de poussière à l’intérieur du climatiseur peut être à l’origine d’une odeur désagréable, contribuer au dévelop-pement de moisissures ou bloquer l’écoulement des condensats et provoquer une fuite d’eau de l’unité interne. Consulter un revendeur agréé pour procéder à une inspection et des travaux d’entretien néces-sitant l’intervention de personnel qualifi é et compétent.Ne pas actionner les commandes du climatiseur avec les mains mouillées.• Risque d’électrocution !Ne pas nettoyer le climatiseur avec de l‘eau et ne placer ni vase ni verre d’eau dessus.• Ceci pourrait provoquer un risque d’incendie ou d’électrocution.Ne jamais marcher sur l’unité externe et ne rien poser dessus.• Risque de chute et de blessures. IMPORTANT Des fi ltres encrassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de certains champignons tels que la moisissure. Il est donc recommandé de nettoyer les fi ltres à air toutes les 2 semaines.Avant de démarrer l’opération, veillez à ce que les ailettes horizontales soient en posi-tion fermée. Si l’opération démarre lorsque les ailettes horizontales sont en position ouverte, il se pourrait qu’elles ne reviennent pas à la position correcte. JG79Y423L01_03Fr.indd 2 2018/8/23 9:46:31FR-3

Avant la mise en marche: insérez la fi che d’alimentation électrique dans la prise secteur et/ou enclenchez le disjoncteur. Insertion des piles dans la télécommande Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés.Ce symbole signifi e que les équipements électriques et électroniques, les batteries et les accumu-lateurs, à la fi n de leur durée de service, doivent être éliminés séparément des ordures ménagères. Si un symbole chimique est imprimé sous le symbole (Fig. 1), il signifi e que la bat-terie ou l’accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)Dans l’Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usagés.Nous vous prions donc de confi er cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.Aidez-nous à conserver l’environnement dans lequel nous vivons !Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s’avérer potentiellement dangereuses pour la santé humaine et pour l’environnement.Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec vos ordures ménagères. Remarque : Ce symbole est utilisé uniquement pour les pays de l’UE.Ce symbole est conforme à la directive 2012/19/UE Ar-ticle 14 Informations pour les utilisateurs et à l’Annexe IX, et/ou à la directive 2006/66/CE Article 20 Information de l’utilisateur fi nal et à l’Annexe II.Veuillez prendre conseil après de votre revendeur avant de mettre ce produit au rebut. NOMENCLATURE Température programmée : 24°CVitesse du ventilateur : moyenneAilette horizontale : auto Unité interne Unité externe

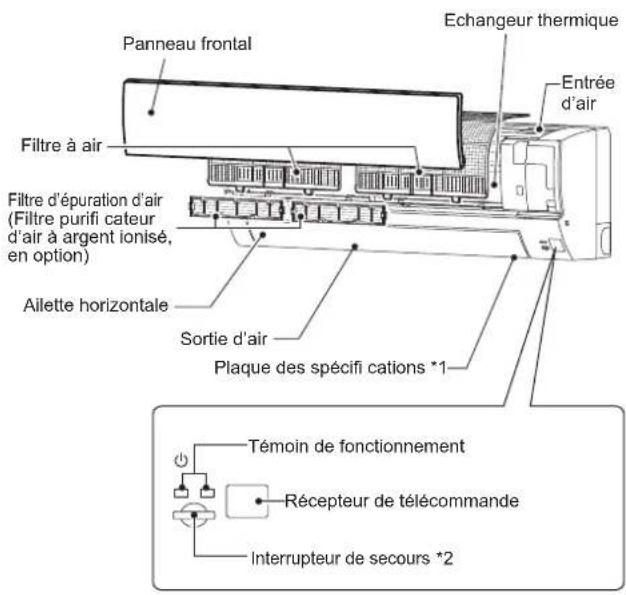

Lorsqu’il est impossible d’utiliser la télécommande... Vous pouvez lancer le fonctionnement d’urgence en appuyant sur l’interrupteur de secours (E.O. SW) de l’unité interne.A chaque fois que vous appuyez sur l’interrupteur de secours (E.O. SW), le fonc-tionnement du climatiseur change dans l’ordre suivant: : Allumé : ÉteintREFROIDISSE-MENT d’urgenceCHAUFFAGE d’urgenceArrêtEntrée d’airPanneau frontalPlaque des spécifi cations *1Filtre à air Sortie d’airAilette horizontaleEchangeur thermiqueRécepteur de télécommandeInterrupteur de secours

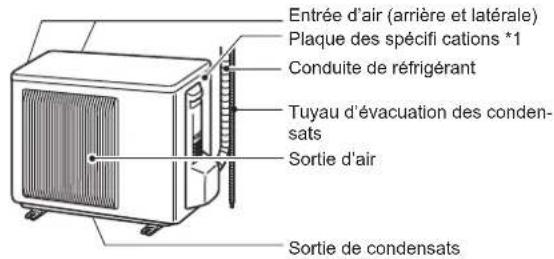

Témoin de fonctionnementFiltre d’épuration d’air(Filtre purifi cateur d’air à argent ionisé, en option)L’apparence des unités externes peut varier d’un modèle à l’autre.*1 L’année et le mois de fabrication sont indiqués sur la plaque des spécifi cations.Entrée d’air (arrière et latérale)Tuyau d’évacuation des conden- sats Sortie d’airSortie de condensatsPlaque des spécifi cations *1Conduite de réfrigérant Retirez le couvercle arrière. Installez le couvercle arrière. Insérez les piles alca-lines AAA en plaçant d’abord le pôle négatif. Appuyez sur la touche RESET. JG79Y423L01_03Fr.indd 3 2018/8/23 9:46:32FR-4

Télécommande Touche Arrêt/Marche (OFF/ON) Touches de réglage de la température Chaque nouvelle pression sur ces touches vous permet d’augmenter ou de diminuer la température de 1°C.

ouche de sélection du mode de fonctionnement Touche de commande du fl ux d’air haut-bas Touche de réglage de vitesse du VENTILATEUR Direction du fl ux d’air gauche-droite Déplacez manuellement l’ailette verticale avant de faire fonctionner le climatiseur. Touche de réglage de l’heure, de la minuterie (TIME, TIMER) Appuyez sur pendant le fonctionnement pour régler la minuterie. Appuyez sur pour régler l’heure de la minuterie. Touche de réglage de l’heure, Touche de réglage de l’heure, (REFROIDISSEMENT) (DESHUMIDIFICATION) (CHAUFFAGE) (VENTILATION)(AUTO) (Faible) (Moy.) (Elevée) (Très élevée)(MINUTERIE D’ARRET) (MINUTERIE DE DEMARRAGE)DESACTIVATION DE LA MINUTERIE (AUTO) (1) (2) (3) (4) (5) ( OSCILLATION

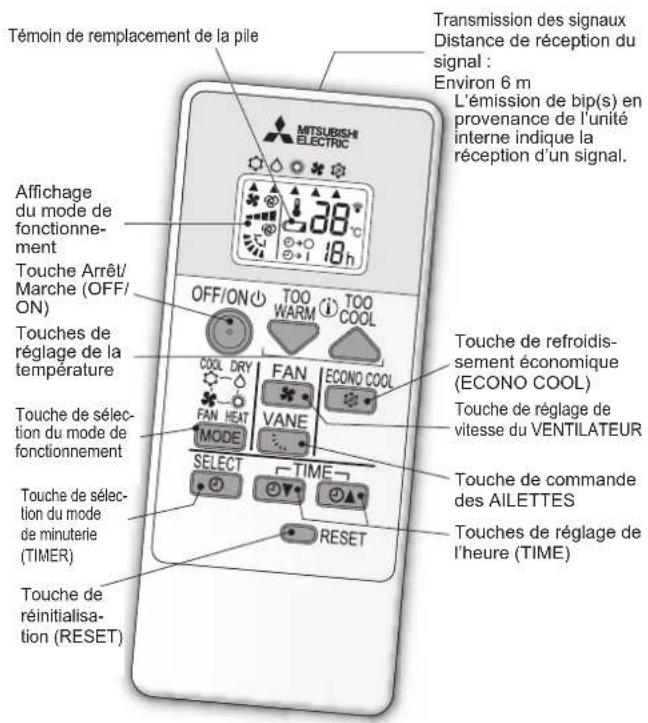

Touche de refroidissement économique (ECO- NO COOL) La température programmée et la direction du fl ux d’air sont automatiquement modifi ées par le microprocesseur.Transmission des signauxDistance de réception du signal : Environ 6 mL’émission de bip(s) en provenance de l’unité interne indique la réception d’un signal.Affi chage du mode de fonctionne- ment Touche Arrêt/Marche (OFF/ ON) Touches de réglage de la températureTouche de sélec-tion du mode de fonctionnementTouche de refroidis-sement économique (ECONO COOL)Touche de réglage de vitesse du VENTILATEURTouche de commande des AILETTESTouches de réglage de l’heure (TIME)Touche de réinitialisa-tion (RESET) Touche de sélec-tion du mode de minuterie (TIMER)Témoin de remplacement de la pile JG79Y423L01_03Fr.indd 4 2018/8/23 9:46:33FR-5

• Coupez l’alimentation ou le disjoncteur avant de procéder au nettoyage du climatiseur.• Veillez à ne pas toucher les parties métalliques avec les mains.• N’utilisez ni benzine, ni diluant, ni poudre abrasive, ni insecticide.• Utilisez uniquement un détergent doux dilué avec de l’eau.• N’utilisez pas de brosse dure, d’éponge abrasive ou autre matériel analogue.• Ne faites pas tremper l’ailette horizontale et ne la passez pas sous l’eau.• N’utilisez pas d’eau dont la température est supérieure à 50°C.• N’exposez pas les pièces aux rayons directs du soleil, à la chaleur ou à une fl amme pour les faire sécher.• N’exercez pas de force excessive sur le ventilateur, car cela pourrait l’en-dommager ou le casser. Filtre à air (Filtre purifi cateur d’air)

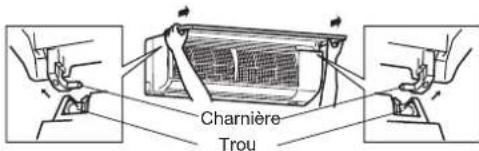

• A nettoyer toutes les 2 semaines • Elimin ez la saleté avec un aspirateur ou lavez le fi ltre à l’eau.• Après lavage à l’eau, laisser bien sécher à l’ombre. Panneau frontal Filtre d’épuration d’air (Filtre purificateur d’air à argent ionisé, en option) Tous les 3 mois :• Enlever la saleté à l’aide d’un aspirateur.Lorsque cela ne suffi t pas : Faites tremper le fi ltre et son cadre dans de l’eau tiède avant de les nettoyer.• Après lavage, laisser bien sécher à l’ombre. Posez toutes les attaches du fi ltre à air.Tous les ans :• Pour des performances optimales, remplacer le fi ltre d’épuration d’air.• Référence MAC-2370FT-E Tirez sur le panneau frontal pour le retirer du fi ltre à air Trou Charnière1. Soulevez le panneau frontal jusqu’à ce que vous entendiez un déclic.2. Maintenez les charnières et tirez sur le panneau pour le retirer comme indiqué sur l’illustration ci-dessus.• Essuyez-le avec un chiffon doux et sec ou lavez-le à l’eau.• Ne le faites pas tremper dans l’eau pendant plus de deux heures.• Faites-le sécher correctement à l’ombre avant de le reposer.3. Reposez le panneau frontal en inversant les étapes de la procédure de dépose. Refermez correctement le panneau frontal et appuyez sur les repères indiqués par les fl èches. Important

Nettoyer régulièrement les fi ltres pour obtenir des perfor- mances optimales et réduire la consommation d’électricité.• Des fi ltres encrassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de cer-tains champignons tels que la moisissure. Il est donc recom-mandé de nettoyer les fi ltres à air toutes les 2 semaines.Ces informations sont basées sur le RÈGLEMENT (UE) N°528/2012NOM DU MODÈLEArticle traité(Nom des pièces)Substances actives(N° CAS)PropriétéInstructions d’utilisation(Informations concernant la sécurité de mise en œuvre)MSZ-HR25/35/42/50VF FILTRE TBZ (148-79-8) Anti-moisissure• Utiliser ce produit conformément aux indications du manuel d’utilisation et uniquement aux fins prévues.• Ne pas mettre en bouche. Tenir à l’écart des enfants.MAC-2370FT-E FILTREZéolithe zinc argent(130328-20-0)Antibactérien• Utiliser ce produit conformément aux indications du manuel d’utilisation et uniquement aux fins prévues.• Ne pas mettre en bouche. Tenir à l’écart des enfants. JG79Y423L01_03Fr.indd 5 2018/8/23 9:46:33FR-6

● NOTICE D’UTILISATION ●

Dans les cas suivants, arrêtez le climatiseur et consultez votre revendeur.• Si de l’eau s’écoule ou goutte de l’unité interne.• Si le témoin de fonctionnement clignote.• Si le disjoncteur saute régulièrement.

• L’unité interne peut ne pas recevoir les signaux de la télécommande dans une pièce dont le système d’éclairage est à lampes fl uorescentes (à oscillateur intermittent, etc.).
• Le fonctionnement du climatiseur interfère avec la réception radio ou TV. Il peut s’avérer nécessaire de brancher un amplifi cateur sur l’appareil concerné.
• Si l’unité émet un bruit anormal.• Si du réfrigérant fuit. FICHE TECHNIQUE

EN PRESENCE D’UNE PANNE POTENTIELLE

Remarque : Rendement Refroidissement — Interne : 27°C DB, 19°C WB Externe : 35°C DB Chauffage — Interne : 20°C DB Externe : 7°C DB, 6°C WBModèleInterne MSZ-HR25VF MSZ-HR35VF MSZ-HR42VF MSZ-HR50VFExterne MUZ-HR25VF MUZ-HR35VF MUZ-HR42VF MUZ-HR50VFFonctionRefroidissementChauffageRefroidissementChauffageRefroidissementChauffageRefroidissementChauffageAlimentation ~ /N, 230 V, 50 Hz Puissance kW 2,5 3,15 3,4 3,6 4,2 4,7 5,0 5,4 Entrée
