MODE D'EMPLOI AWT Fp Kärcher

Remarques générales.... 9

Protection de l'environnement ..... 9

Accessoires et pièces de rechange ... 9

Consignes de sécurité 9

Mise en service.... 10

Commande 10

Réglages.... 11

Protection antigel 11

Mise hors service 11

Entretien et maintenance.... 11

Transport.... 12

Stockage 12

Dépannage en cas de défaut.... 12

Garantie 13

Caractéristiques techniques.... 13

Déclaration de conformité UE.... 13

Remarques générales

Veuillez lire le présent le manuel d'instructions original et le chapitre des consignes de sé-

curité avant la première utilisation de l'appareil. Suivez ces instructions.

Conservez les pour une utilisation ultérieure ou pour le propriétaire suivant.

Protection de environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des

composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Consignes de sécurité

Niveaux de danger

△DANGER

- Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

⚠AVERTISSEMENT

- Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

△PRÉCAUTION

- Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

- Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Généralités

Afin d'éviter tout danger pour les personnes, les animaux et les biens, il est essentiel que vous lisiez et respectiez les documents suivants avant d'utiliser l'appareil°:

• le mode d'emploi
- toutes les consignes de sécurité
- les directives nationales correspondantes du législateur

En mode libre-service, l'exploitant doit veiller à ce que les utilisateurs soient informés au moyen de panneaux clairement visibles sur°:

• les dangers potentiels
• les dispositifs de sécurité
• le fonctionnement de l'appareil.

Commande

△AVERTISSEMENT

• Les enfants à partir de 8 ans et les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissance ne peuvent utiliser l'appareil que s'ils sont sous surveillance ou s'ils ont été instruits sur l'utilisation sûre de l'appareil par une personne responsable de leur sécurité et comprennent les dangers qui en résultent.
• Les enfants ne sont pas autorisés à jouer avec l'appareil.
• Le nettoyage et la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
• Garder toujours la zone autour de l'appareil propre et exempte d'huile et de graisse.

Comportement en cas d'urgence

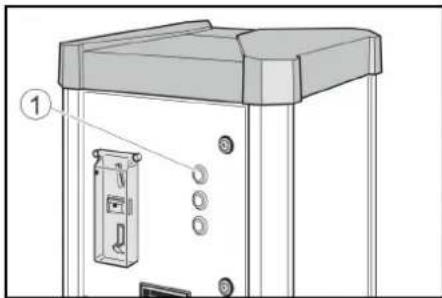

1. Actionner la touche « STOP » en cas d'urgence.

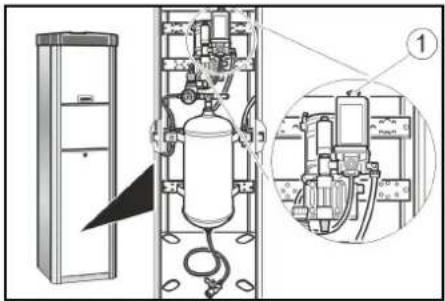

Symboles sur l'appareil

△DANGER
Danger dû à la tension élec-

trique.

N'ouvrir aucun couvercle marqué de cette manière.

⚠AVERTISSEMENT
Risque de brûlures dû aux surfaces très chaudes.

Ne toucher aucun composant portant ce symbole.

Utilisation conforme

Cet appareil a 2 fonctions.

• Régulation de la pression des pneus de véhicules par gonflage ou échappement de pression.
• Distribution d'eau non appropriée en tant qu'eau potable.

L'utilisation dans des zones à risque d'explosion est interdite.

Pendant le fonctionnement, la porte doit être fermée et le cache doit être apposé. Cet appareil est adapté exclusivement pour l'utilisation professionnelle.

Exigence d'étalonnage

Le système de gonflage des pneus des versions d'appareils AWT -C et AWT -C Fp est étalonné et doit être vérifié par le bureau d'étalonnage responsable après l'installation, puis tous les 2 ans.

Mise en service

1. Ouvrir l'alimentation en eau sur site.
2. Activer l'alimentation électrique sur site.
3. Ouvrir les serrures.

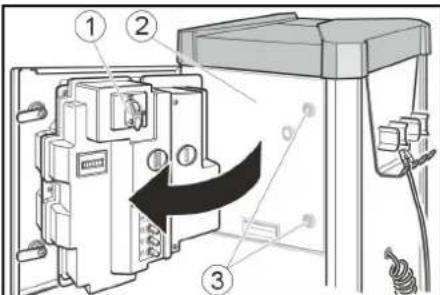

①Interrupteur principal

②Porte

③Serrure

1. Mettre l'interrupteur principal sur la position « ON ». Le bouton « STOP » clignote lorsque l'appareil est en marche.

2. Fermer la porte.

Commande

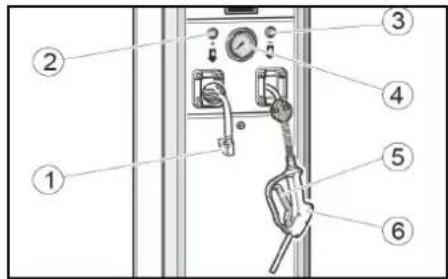

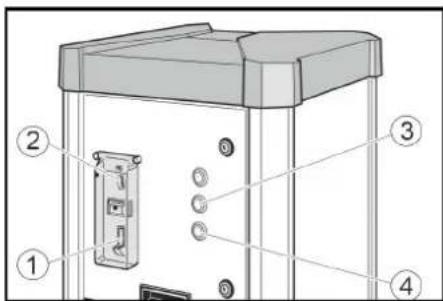

Commande AWT, AWT Fp Éléments de commande

①Retour de pièces
②Insertion des pièces
③Bouton Pression des pneus
④ Bouton Distribution d'eau

① Embout du gonfleur
②Touche +
③Touche -
④Manomètre
⑤Levier
⑥Pistolet de prélèvement

Soutirage d'eau

1. Insérer une pièce dans l'insertion des pièces

1. Appuyez sur le bouton Distribution d'eau.

1. Maintenir le pistolet dans l'ouverture du réservoir.

Appuyer sur la manette du pistolet jusqu'à ce que le niveau de remplissage souhaité soit atteint.

1. Accrocher le pistolet sur l'appareil.

Vérifier la pression des pneus

1. Insérer une pièce dans l'insertion des pièces

1. Appuyer sur le bouton Pression des pneus.

1. Fixer l'embout du gonfleur sur la valve de pneu.

1. Lire la pression des pneus sur le manomètre.

2. Augmenter la pression des pneus en appuyant sur le bouton + ou la réduire en appuyant sur le bouton -.

1. Retirer l'embout du gonfleur.

2. Tirer brièvement sur le flexible, le flexible doit alors être tiré par l'enrouleur de flexible automatique.

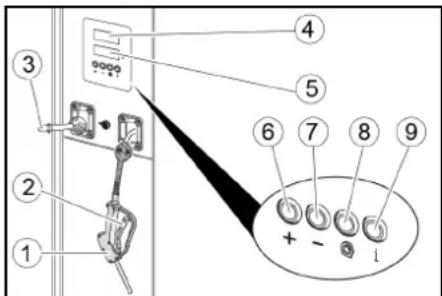

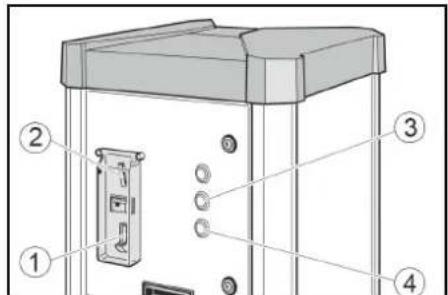

Commande AWT -C, AWT -C Fp

Eléments de commande

①Retour de pièces
②Insertion des pièces
③Bouton Pression des pneus
④Bouton Distribution d'eau

①Pistolet de prélèvement
②Levier
③Embout du gonfleur
④ Affichage de la pression de consigne
⑤ Affichage de la pression des pneus
⑥Touche +
⑦Touche -
⑧Bouton Pneu crevé
⑨ sans fonction

Soutirage d'eau

1. Insérer une pièce dans l'insertion des pièces

1. Appuyez sur le bouton Distribution d'eau.

1. Maintenir le pistolet dans l'ouverture du réservoir. Appuyer sur la manette du pistolet jusqu'à ce que le niveau de remplissage souhaité soit atteint.

1. Accrocher le pistolet sur l'appareil.

Vérifier la pression des pneus

1. Insérer une pièce dans l'insertion des pièces

1. Appuyer sur le bouton Pression des pneus.

1. Régler la pression de consigne des pneus à l'aide des boutons + et - sur l'afficheur de la pression de consigne (affichage supérieur).

1. Fixer l'embout du gonfleur sur la valve de pneu.

L'afficheur de la pression des pneus (affichage inférieur) indique la pression des pneus.

1. Attendre l'arrivée d'un signal acoustique indiquant l'atteinte de la pression de consigne du pneu.

1. Retirer l'embout du gonfleur.
2. Tirer brièvement sur le flexible, le flexible doit alors être tiré par l'en-rouleur de flexible automatique.

Remplir les pneus à plat

Si le pneu n'indique aucune pression, l'appareil ne pas reconnaître si le connecteur de soupape a été enfiché sur la soupape.

1. Insérer une pièce dans l'insertion des pièces

1. Appuyer sur le bouton Pression des pneus.

1. Régler la pression de consigne des pneus à l'aide des boutons + et - sur l'afficheur de la pression de consigne (affichage supérieur).

1. Fixer l'embout du gonfleur sur la valve de pneu.

L'afficheur de la pression des pneus (affichage inférieur) indique la pression des pneus.

1. Appuyer sur le bouton « Pneu crevé ».

1. Attendre l'arrivée d'un signal acoustique indiquant l'atteinte de la pression de consigne du pneu.

1. Retirer l'embout du gonfleur.

2. Tirer brièvement sur le flexible, le flexible doit alors être tiré par l'enrouleur de flexible automatique.

Réglages

Régler la durée

Remarque

La durée de fonctionnement réglable vaut pour l'introduction d'une des pièces suivantes :

• 50 centimes d'euro
• 50 livres britanniques
• 1 franc suisse
• 1 zloty polonais
• 5 couronnes norvégiennes

D'autres pièces peuvent être définies par le service après-vente.

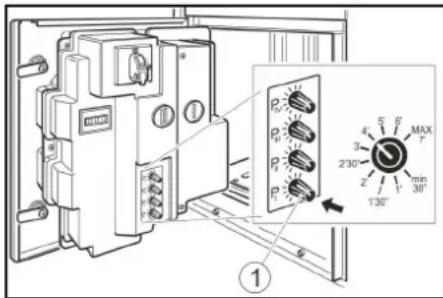

1. Régler la durée de fonctionnement avec le bouton rotatif P I.

Plage de réglage possible de 30 secondes à 7 minutes.

Les boutons rotatifs P II, P III et P IV n'ont aucune fonction.

Protection antigel

Appareil avec protection antigel

1. À des températures inférieures à +5 °C, mettre l'interrupteur de protection antigel sur « ON ».

①Interrupteur de protection antigel
②Chauffage antigel

ATTENTION

Risque d'endommagement

La protection antigel n'est active que lorsque l'interrupteur principal est en position « ON ».

Lors de l'activation de la protection antigel, vérifier si l'interrupteur principal est en position « ON ».

Remarque

Le chauffage antigel n'est pas contrôlé par thermostat. Lorsqu'il est activé, le chauffage fonctionne en continu.

Appareil sans protection antigel

Sur les appareils sans protection antigel, il faut réaliser une mise hors service en cas de risque de gel.

Mise hors service

1. Fermer l'arrivée d'eau.
2. Vidanger le condensat dans le réservoir d'air comprimé (voir « Travaux de maintenance »).
3. Mettre l'interrupteur principal sur la position « OFF ».

Mise hors service en cas de risque de gel

1. Fermer l'arrivée d'eau.
2. Évacuer l'eau hors de l'appareil et des flexibles.
3. Vidanger le condensat du réservoir d'air comprimé (voir « Travaux de maintenance »).
4. Mettre l'interrupteur principal sur la position « OFF ».

Entretien et maintenance

Tous les jours

1. Vider la cassette à pièces (voir « Travaux de maintenance »).
2. Vérifier l'état général de l'appareil.
3. Contrôler l'état de l'embout du gonfleur.
4. Contrôler l'état des flexibles.
5. Ouvrir le cache inférieur et contrôler l'état du compresseur.
6. Faire remplacer les pièces endomma- gées.

Toutes les semaines

1. Nettoyer l'extérieur de l'appareil.
2. Vidanger le condensat dans le réservoir d'air comprimé (voir « Travaux de maintenance »).

ATTENTION

Risque d'endommagement

L'eau dans la conduite d'air comprimé peut endommager le capteur de pression des pneus.

Vidanger régulièrement le condensat du réservoir d'air comprimé.

Maintenance tous les 2 ans

Uniquement avec AWT -C, AWT -C Fp

1. Faire étalonner l'appareil de mesure de la pression du gonfleur de pneus par le bureau d'étalonnage.

Travaux de maintenance

Vider la cassette à pièces

1. Ouvrir la porte.

①Porte
②Cassette à pièces
2. Retirer la cassette à pièces et la vider.

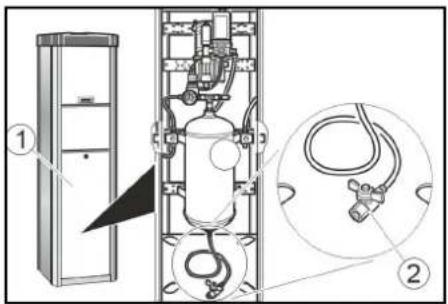

Vidanger le condensat

1. Retirer le cache.

②Vanne de vidange du condensat
2. Maintenir la vanne de vidange du condensat sur un conduit ou un récipient collecteur.

⚠AVERTISSEMENT

Risque de blessure, risque d'endommagement

Le jet d'eau s'échappant du robinet de vidange du condensat peut provoquer des blessures ou des dommages.

Ne jamais diriger le robinet de vidange du condensat vers des personnes, des animaux, l'appareil ou des composants électriques.

1. Ouvrir lentement le robinet de vidange du condensat et vidanger le condensat.
2. Fermer le robinet de vidange du condensat.
3. Mettre le cache en place.

Transport

△PRÉCAUTION

Risque de blessure, risque d'endommagement

Observez le poids de l'appareil pour le transport.

1. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Stockage

△PRÉCAUTION

Risque de blessure et d'endommagement

Observez le poids de l'appareil pour le stockage.

Dépannage en cas de défaut

△DANGER

Danger dû à un choc électrique.

Avant de travailler sur l'appareil, mettre l'interrupteur principal sur « OFF » et débrancher l'alimentation électrique sur site.

L'appareil ne fonctionne pas

- Vérifiez l'alimentation électrique sur place.

• Mettre l'interrupteur principal sur la position « ON ».
• Contacter le service après-vente.

L'appareil ne démarre pas après le raccordement du connecteur de soupape avec le pneu.

• Vérifier la bonne fixation de l'embout du gonfleur.
• Vérifier l'état du tuyau et de l'embout du gonfleur.
• Appuyer sur le bouton « Pneu crevé ».

Pas d'air comprimé disponible

- Tirer le bouton d'activation du compresseur vers le haut.

① Bouton d'activation du compresseur
- Le compresseur est en surchauffe°: attendre que le compresseur refroidisse.
La pression d'air est trop faible.

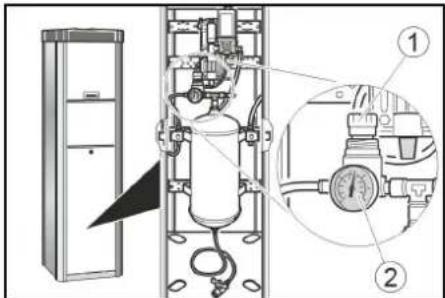

- Vérifier la pression sur le manomètre. Réajuster le réducteur de pression si nécessaire.

①Réducteur de pression
②Manomètre

Défauts avec affichage sur l'écran

Erreur Cause Solution
ER1 Mesure de pression instable	due à un embout du gonfleur ou un flexible défectueux	Remplacer l'embout du gonfleur.Remplacer le flexible.
ER2, ER7 La pression d'air est trop faible.Mesure de pression instable ou connec-teur de soupape ou flexible défectueux.	Contrôler la pression d'air sur le manomètre, régler le réducteur de pression, si besoin.Remplacer l'embout du gonfleur.Remplacer le flexible.
ER3	La pression d'air est trop faible.	Contrôler la pression sur le manomètre, régler le réduc-teur de pression, si besoin.
ER4	La pression d'air est trop élevée.	Contrôler la pression sur le manomètre, régler le réduc-teur de pression, si besoin.
ER5	L'alimentation électrique est défectueuse.	Contacter le service après-vente.
ER6, ER8, ER9, ERU, ERB	Dysfonctionnement de l'électronique.	Contacter le service après-vente.
ERP	L'embout du gonfleur s'est desserré pendant le gonflage.La pression d'air n'est pas stable.	Vérifier la bonne fixation de l'embout du gonfleur.Contrôler la pression sur le manomètre, régler le réduc-teur de pression, si besoin.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous re-médions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

Caractéristiques techniques

Raccordement électrique

Tension du secteur V 230
Phase ~ 1
Fréquence Hz 50
Puissance raccordée	W	450
Type de protection IP44

air comprimé

Débit	l/min	100
Pression	MPa	0,1...0,8

Raccord d'alimentation en eau

Pression d'alimentation

MPa

0,1...0,5

Conditions ambiantes

Température avec protec- ^ tion antigel		-10...+40
Température sans protec- ^ tion antigel		+5...+40
Humidité de l'air	%	10...80

Émission sonore

Niveau de pression acoustique LpA

dB(A)

<70

Niveau de puissance	dB(A)	76,8
acoustique LWA + incertitude KWA

Niveau de puissance	dB(A)	4
acoustique LWA + Incertitude KWA

Dimensions et poids

Poids	kg	71
Longueur	mm	423
Largeur	mm	423
Hauteur AWT	mm	1550
Hauteur AWT-C	mm	1760

Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Remplissage du pneu

Type : AWT, AWT Fp, AWT -C, AWT -C Fp

Normes UE en vigueur

2006/42/CE

2014/35/EU

2014/30/UE

Responsable de la documentation : Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

Enregistrez votre produit et bénéficier de nombreux avantages.

Évaluer votre produit et dites-nous votre opinion.
