AWT Fp - Диспенсер для води Kärcher - Безкоштовний посібник користувача

Тип продукту	Водорозподільник і накачувач шин
Марка	Kärcher
Модель	AWT Fp
Електроживлення	230 В, 50 Гц, 450 Вт
Тип захисту	IP44
Тиск подачі води	0,1 - 0,5 МПа
Тиск стисненого повітря	0,1 - 0,8 МПа
Витрата стисненого повітря	100 л/хв
Розміри (Д x Г x В)	423 x 423 x 1550 мм
Вага	71 кг
Діапазон температур з антифризним захистом	-10 до +40 °C
Діапазон температур без антифризного захисту	+5 до +40 °C
Допустима вологість повітря	10 - 80 %
Рівень звукового тиску (LpA)	< 70 дБ(А)
Рівень звукової потужності (LWA)	76,8 дБ(А)
Основні функції	Розподіл непитної води, накачування та спускання шин
Використання	Професійне
Монетоприймач	Приймає монети: 50 центів євро, 50 пенсів GBP, 1 CHF, 1 PLN, 5 NOK
Регулювання тривалості	30 с до 7 хв за допомогою поворотної ручки
Антифризний захист	Опціонально (окремий вимикач)
Щоденне обслуговування	Випорожнення касети для монет, перевірка шлангів та наконечника
Гарантія	Згідно з комерційними умовами країни

Часті запитання - AWT Fp Kärcher

Як використовувати функцію розподілу води?

Вставте монету в монетоприймач, натисніть кнопку Розподіл води, тримайте пістолет у отворі резервуара та натискайте на ручку до потрібного рівня. Після використання повісьте пістолет на місце.

Як накачати шину за допомогою цього пристрою?

Вставте монету, натисніть кнопку Тиск шин, закріпіть наконечник накачувача на клапані, зчитайте тиск на манометрі. Використовуйте кнопки + або - для регулювання тиску. Зніміть наконечник, і шланг автоматично втягнеться.

Що означає код помилки ER1?

ER1 вказує на нестабільний вимір тиску через несправний наконечник накачувача або шланг. Замініть наконечник або шланг.

Як випорожнити касету для монет?

Відкрийте дверцята, вийміть касету для монет і випорожніть її.

Як злити конденсат з резервуара стисненого повітря?

Зніміть кришку, поставте ємність під клапан зливу конденсату, повільно відкрийте його для видалення води, потім закрийте та поставте кришку на місце. Увага: ніколи не спрямовуйте струмінь на людей або пристрій.

Який максимальний тиск повітря пристрою?

Тиск стисненого повітря можна регулювати від 0,1 до 0,8 МПа (1 до 8 бар).

Чи можна використовувати пристрій на вулиці?

Так, він призначений для професійного використання на вулиці, з захистом IP44. Слідкуйте за дотриманням температурних діапазонів та активуйте антифризний захист за потреби.

Як налаштувати тривалість роботи?

Використовуйте поворотну ручку P I для налаштування тривалості від 30 секунд до 7 хвилин. Кнопки P II, P III, P IV не мають функції.

Що робити при ризику замерзання?

Закрийте подачу води, видаліть воду з пристрою та шлангів, злийте конденсат з резервуара стисненого повітря, потім вимкніть головний вимикач у положення OFF. Якщо пристрій обладнаний антифризним захистом, увімкніть відповідний вимикач.

Як щоденно обслуговувати пристрій?

Випорожніть касету для монет, перевірте загальний стан пристрою, наконечник накачувача та шланги. Відкрийте нижню кришку для перевірки компресора. Замініть пошкоджені деталі.

ПОСІБНИК КОРИСТУВАЧА AWT Fp Kärcher

Загальні вказівки 102

Охорона довкілля 102

Приладдя та запасні деталі..... 102

Вказівки з техніки безпеки..... 102

Введення в експлуатацію.... 103

Керування 103

Налаштування 104

Захист від морозу.... 104

Виведення з експлуатації 105

Догляд та технічне обслуговування 105

Транспортування 105

Зберігання.... 105

Допомога в разі несправностей ..... 105

Гарантія.... 106

Технічні характеристики.... 106

Декларація про відповідність стандартам ЄС 106

Загальні вказівки

Перед першим

використанням пристрою ознайомитись з цією

оригінальною інструкцією з експлуатації та главою про техніку безпеки. Діяти відповідно до них.

Зберігати їх для подальшого використання або для наступного власника.

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку

необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної

переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою.

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Вказівки з техніки безпеки

Ступінь небезпеки

△НЕБЕЗПЕКА

- Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

△ПОПЕРЕДЖЕННЯ

- Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерти.

⚠ОБЕРЕЖНО

- Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

- Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки.

Загальна інформація

Для запобігання небезпеки для людей, тварин та майна перед експлуатацією пристрою слід обов'язково

ознайомитись з наступними

документами та дотримуватися їх вимог:

• Керівництво зексплуа
• всі інструкції з техніки безпеки
- відповідні національні законодавчі норми;

У разі використання пристрою у режимі самообслуговування експлуатуюча особа за допомогою розташованих на видному місці чітких табличок повинна забезпечити можливість інформування користувачів про:

• можливу небезпеку;
- пристрої безпеки;
- керування пристроєм.

Керування

⚠ПОПЕРЕДЖЕННЯ

• Діти старші 8 років та особи з обмеженими фізичними, сенсорними або розумовими здібностями, а також особи, що не мають необхідний досвід і знання, можуть використовувати пристрій тільки в тому випадку, якщо вони знаходяться під належним наглядом або пройшли інструктаж компетентної особи щодо безпечного використання обладнання і усвідомлюють можливі ризики.
• Нозволяти дітям грати з пристроєм.
• Очищення та технічне обслуговування, яке має здійснювати користувач, не дозволено виконувати дітям без нагляду.
• Зону навколо пристрою слід завжди тримати в чистоті, звільненою від залишків мастила та жиру.

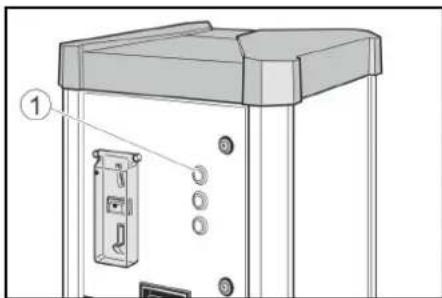

Дії у випадку виникнення аварійної ситуації

1. У випадку аварійної ситуації слід натиснути кнопку «STOP».

Небезпека через електричну

напругу.

Не слід відкривати кришок з такою позначкою.

△ПОПЕРЕДЖЕННЯ

Небезпека опіку об гарячу поверхню.

Компонентів із цим символом торкатися не можна.

Використання за призначенням

Цей пристрій має 2 функції.

• Регулювання тиску у шинах автомобілів шляхом підкачування або скидання тиску.
  • Видача води, не призначеної для

Експлуатація у вибухонебезпечних приміщеннях заборонена.

Під час роботи дверцята повинні бути закриті й повинен бути встановлений кожух.

Цей пристрій призначений для промислового використання.

Вимога щодо калібрування

Накачувач шин для пристроїв моделей AWT -C та AWT -C Fr відкалібрований і має одразу після встановлення, а потім кожні 2 роки перевірятися компетентною метрологічною службою.

Введення в експлуатацію

1. Відкрити подачу води з місцевої системи водопостачання.
2. Увімкнути джерело живлення, наявне на місці виконання робіт.
3. Відкрити замки.

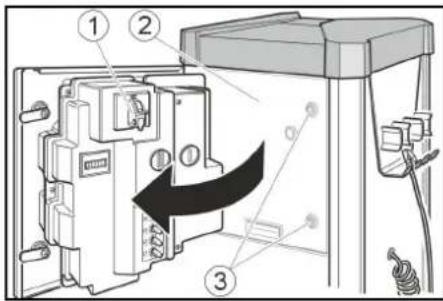

①Головний вимикач
②Дверцята
③Замок
4. Установити головний вимикач у положення «ОН» («УВІМК.»). Коли пристрій працює, кнопка «STOP» блимає.
5. Закрити дверцята.

Керування

Керування пристроями AWT, AWT Fp

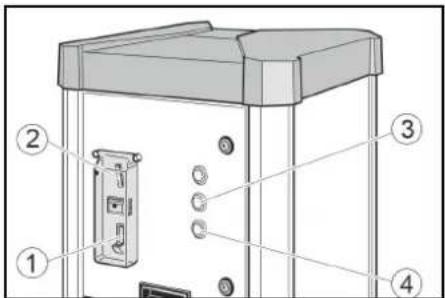

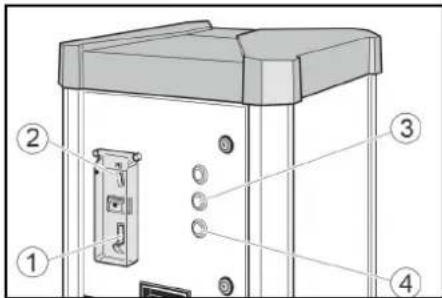

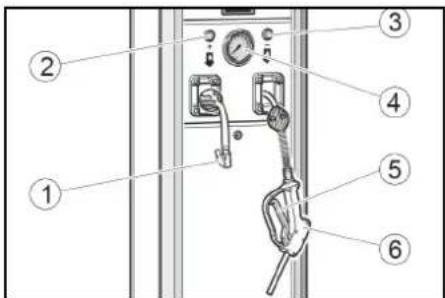

Елементи керування

①Повернення монет
②Монетоприймач
③ Кнопка тиску у шинах
④ Кнопка видачі води

① Роз'єм клапана
②Кнопка «+»
③Кнопка «—»
④ Манометр
⑤Важіль
⑥Заправний пістолет

Наливання води

1. Опустити монету в монетоприймач.

2. Натиснути кнопку видачі води.

3. Вставити заправний пістолет у отвір резервуара. Натискати важіль заправного пістолета, доки не буде досягнуто необхідного рівня заповнення.

4. Знов підвісити заправний пістолет на пристрій.

Перевірка тиску у шинах

1. Опустити монету в монетоприймач.

2. Натиснути кнопку «Тиск у шинах».

3. Закріпити роз'єм клапана на вентилю камери шини.

1. Перевірити тиск у шині за допомогою манометра.

2. Збільшити тиск у шинах, натискаючи кнопку «+», або зменшити його, натискаючи кнопку «—».

3. Зняти роз'єм клапана.

4. Трохи потягнути за шланг для його подальшого автоматичного намотування на барабан для шлангу.

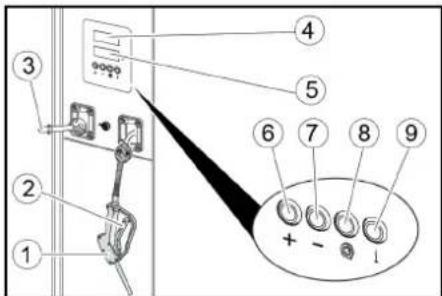

Керування AWT -C, AWT -C Fp Елементи керування

①Повернення монет
②Монетоприймач
③ Кнопка тиску у шинах
④ Кнопка видачі води

①Заправний пістолет
②Важіль
③ Роз'єм клапана
④ Дисплей заданого тиску
⑤ Дисплей тиску в шинах
⑥Кнопка «+»
⑦Кнопка «—»
⑧ Кнопка «Спущена шина»
⑨функция відсутня

Наливання води

1. Опустити монету в монетоприймач.

1. Натиснути кнопку видачі води.

1. Вставити заправний пістолет у отвір резервуара. Натискати важіль заправного пістолета, доки не буде досягнуто необхідного рівня заповнення.

1. Знов підвісити заправний пістолет на пристрій.

Перевірка тиску у шинах

1. Опустити монету в монетоприймач.

1. Натиснути кнопку «Тиск у шинах».

1. Відрегулювати заданий тиск у шинах за допомогою кнопок «+» і «—» на дисплеї заданого тиску (верхній дисплей).

1. Закріпити роз'єм клапана на вентилю камери шини. Дисплей тиску в шинах (нижній дисплей) відображає тиск у шинах.

1. Дочекатися акустичного сигналу про досягнення заданого тиску в шині.

1. Зняти роз'єм клапана.

2. Трохи потягнути за шланг для його подальшого автоматичного намотування на барабан для шлангу.

Накачування шин, що спустилися

Якщо у шинах зовсім немає тиску, то пристрій не може виявити наявність вентильного штекера на вентилі.

1. Опустити монету в монетоприймач.

1. Натиснути кнопку «Тиск у шинах».

1. Відрегулювати заданий тиску шинах за допомогою кнопок «+» і «-» на дисплеї заданого тиску (верхній дисплей).

2. Закріпити роз'єм клапана на вентилю камери шини. Дисплей тиску в шинах (нижній дисплей) відображає тиск у шинах.

1. Натиснути кнопку «Спущена шина».

1. Дочекатися акустичного сигналу про досягнення заданого тиску в шині.

1. Зняти роз'єм клапана.

1. Трохи потягнути за шланг для його подальшого автоматичного намотування на барабан для шлангу.

Налаштування

Налаштування тривалості роботи

Вказівка

Тривалість роботи можна налаштовувати для приймачів таких монет:

• 50 євроцентів
• 50 британських пенні
• 1 швейцарський франк
• 1 польський злотий
- 5 норвезьких крон

Інші монети можуть налаштовуватись сервісною службою.

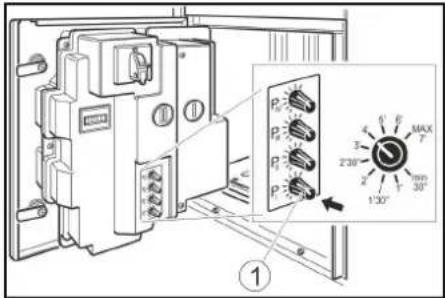

1. Відрегулювати тривалість роботи за допомогою поворотної ручки РІ. Можливий діапазон налаштування від 30 секунд до 7 хвилин.

① Поворотна ручка Р I

Вказівка

Поворотні ручки P II, P III та P IV неактивні.

Захист від морозу

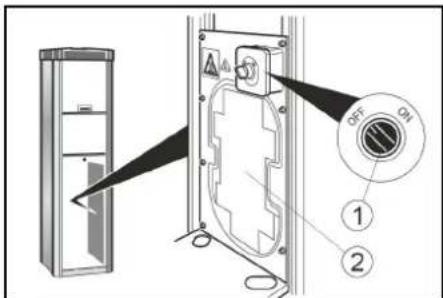

Пристрій із захистом від замерзання

1. За температури нижче +5 °C повернути вимикач захисту від замерзання в положення «ОН» («УВІМК.»).

① Вимикач захисту від замерзання
② Нагрівальний елемент для захисту від замерзання

УВАГА

Небезпека пошкодження

Система захисту від замерзання активна лише тоді, коли головний вимикач знаходиться у положенні «ОН» («УВІМК.»).

Під час активації системи захисту від замерзання перевірте, чи знаходиться головний вимикач у положенні «ОН».

Вказівка

Нагрівальний елемент для захисту від замерзання не має термостатичного регулювання. В увімкнутому стані нагрівальний елемент працює тривалий час.

Пристрій без захисту від замерзання

У разі небезпеки замерзання пристрою без системи захисту від замерзання слід виконати процедуру його виведення з експлуатації.

Виведення з експлуатації

1. Перекрити лінію водопостачання
2. Злити конденсат з резервуара для стисненого повітря (див. «Роботи з технічного обслуговування»).
3. Установити головний вимикач у положення «OFF» («ВИМК.»).

Виведення з експлуатації у разі небезпеки замерзання

1. Закрити лінію водопостачання.
2. Видалити воду з пристрою та трубопроводу підведення.
3. Злити конденсат з резервуара для стисненого повітря (див. «Роботи з технічного обслуговування»).
4. Встановити головний вимикач у положення «OFF» («ВИМК.»).

Догляд та технічне обслуговування

Щоденно

1. Спорожнити касету для монет (див. «Роботи з технічного обслуговування»).
2. Перевірити загальний стан пристрою.
3. Перевірити стан роз'єму клапана.
4. Перевірити стан шлангопроводів.
5. Відкрити нижній кожух і перевірити стан компресора.
6. Пошкоджені частини замінити.

Щотижня

1. Очищувати зовнішню частину пристрою.
2. Зливати конденсат з резервуара для стисненого повітря (див. «Роботи з технічного обслуговування»).

УВАГА

Небезпека пошкодження

Вода в пневмопроводі може пошкодити датчик тиску в шинах.

Слід регулярно зливати конденсат із резервуару для стисненого повітря.

Технічне обслуговування кожні 2 роки

Лише для AWT -C, AWT -C Fp

1. Відкалібрувати манометр накачувача шин має метрологічна служба.

Роботи з технічного обслуговування

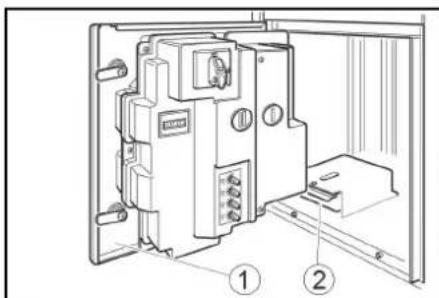

Спорожнення касети для монет

1. Відчинити дверцята.

①Дверцята
② Касета для монет
2. Вийняти та спорожнити касету для монет.

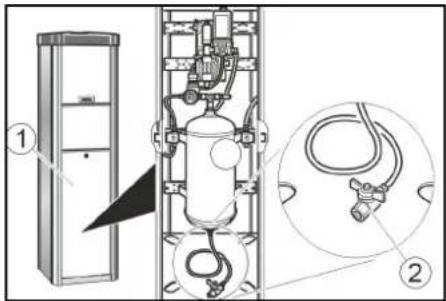

Зливання конденсату

1. Зняти кожух.

② Клапан зливу конденсату

1. Утримувати клапан зливу конденсату над каналом або ємністю для збору.

△ПОПЕРЕДЖЕННЯ

Небезпека травмування, небезпека пошкодження

Струмінь води, що виходить із клапана зливу конденсату, може спричинити травми або пошкодження.

Ніколи не спрямовувати клапан зливу конденсату на людей, тварин, пристрій або електричні компоненти.

1. Повільно відкрити клапан зливу конденсату і злити конденсат.

2. Закрити клапан зливу конденсату.

3. Установити кожух.

Транспортування

△ОБЕРЕЖНО

Небезпека травмування, небезпека пошкодження

Під час транспортування враховувати масу пристрою.

1. Під час транспортування в транспортних засобах закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню.

Зберігання

⚠ОБЕРЕЖНО

Небезпека травмування та пошкоджень

Під час зберігання враховувати масу пристрою.

Допомога в разі несправностей

△НЕБЕЗПЕКА

Небезпека ураження електричним струмом.

Перед роботою на пристрої встановити головний вимикач у положення «OFF» («ВИМК.») та відключити енергопостачання.

Пристрій не працює

• Перевірити локальне електроживлення.
• Установити головний вимикач у положення «ON» («УВІМК.»).
• Звернутися до служби підтримки.

Пристрій не запускається після під'єднання вентильного штекера до шини.

• Перевірити правильність встановлення роз'єму клапана.
• Перевірити стан шлангу і роз'єму клапана.
  ● Натиснути кнопку «Спущена шина».
• Потягнути догори кнопку вмикання компресора.

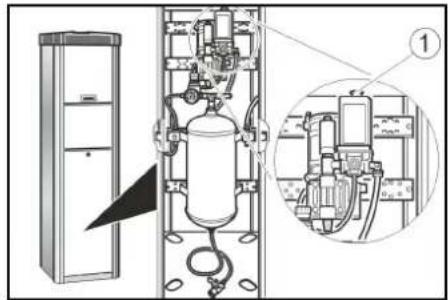

Відсутня подача стисненого повітря

① Кнопка вмикання компресора

- Компрессор перегрітий: Дочекатися, поки компресор охолоне.

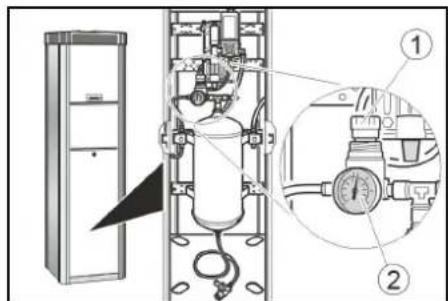

Тиск повітря занадто низький

- Перевірити тиск манометром. За потреби відрегулювати редуктор тиску.

Несправності з індикацією на дисплеї

Помилка Причина Усунення
ER1	Нестабільне вимірювання тиску через пошкодження роз'єму клапана або шлангу	Замінити роз'єм клапана.Замінити шланг.
ER2, ER7	Тиск повітря занадто низький.Нестабільне вимірювання тиску через пошкодження вентильного штекера або шлангу.	Перевірити тиск за манометром, у разі потреби відрегулювати редуктор.Замінити роз'єм клапана.Замінити шланг.
ER3	Тиск повітря занадто низький.	Перевірити тиск за манометром, у разі потреби відрегулювати редуктор.
ER4	Тиск повітря занадто високий.	Перевірити тиск за манометром, у разі потреби відрегулювати редуктор.
ER5	Збій електроживлення.	Звернутися до служби підтримки.
ER6, ER8, ER9, ERU, ERB	Несправність електронного обладнання.	Звернутися до служби підтримки.
ERP	Роз'єм клапана ослаб під час накачування.Тиск повітря не стабільний.	Перевірити правильність встановлення роз'єму клапана.Перевірити тиск за манометром, у разі потреби відрегулювати редуктор.

Гарантія

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті)

Технічні характеристики

Електричне підключення
Напруга мережі	V	230
Фаза	~	1
Частота	Hz	50
Під’єднувана потужність	W	450
Ступінь захисту		IP44
Стиснене повітря
Продуктивність насоса	l/min	100
Тиск	MPa	0,1...0,8
Патрубок для підключення водопостачання
Тиск на вході	MPa	0,1...0,5
Умови навколишнього середовища
Температура із захистом від замерзання	°C	-10...+40
Температура без захисту від замерзання	°C	+5...+40
Вологість повітря	%	10...80
Рівень шуму
Рівень звукового тиску LpA	dB(A)	<70

Рівень звукової потужності LWA + похибка KWA	dB(A) 76,8
Рівень звукової потужності LWA + похибка KWA (CX)	dB(A) 4

Розміри та вага

Вага	kg	71
Довжина	mm	423
Ширина	mm	423
Висота AWT	mm	1550
Висота AWT-C	mm	1760

Зберігається право на внесення технічних змін.

Декларація про

відповідність стандартам

EC

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Накачувач шин Тип: AWT, AWT Fp, AWT -C, AWT -C Fp

Відповідні директиви ЄС

2006/42/EC

2014/35/EC

2014/30/EC

Особа, відповідальна за ведення

документації: Джанмарко Стра

MTM Hydro Srl

Via Moglia, 33

12062 Кераско (Кунео) - Італія
