Caractéristique	Détails
Type de produit	Perceuse sans fil
Tension de la batterie	18 V
Capacité de la batterie	5,2 Ah
Vitesse à vide	0 - 400 / 0 - 1 600 tr/min
Couple maximal	60 Nm
Poids	1,5 kg
Utilisation	Perçage dans le bois, le métal et le plastique
Maintenance	Vérifier régulièrement l'état de la batterie et nettoyer le filtre d'air
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations générales	Compatible avec les batteries et chargeurs Festool

FOIRE AUX QUESTIONS - TDC 184 IBasic FESTOOL

Comment changer la mèche de la perceuse FESTOOL TDC 184 IBasic ?

Pour changer la mèche, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez la nouvelle mèche et resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Pourquoi ma perceuse ne fonctionne-t-elle pas ?

Vérifiez si la perceuse est correctement chargée. Assurez-vous également que l'interrupteur est en position 'ON' et que le verrou de sécurité n'est pas activé.

Comment nettoyer ma perceuse FESTOOL TDC 184 IBasic ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de la perceuse. Évitez d'utiliser des produits chimiques agressifs. Pour l'intérieur, assurez-vous que la perceuse est déconnectée de la source d'alimentation avant de retirer la poussière accumulée.

Quelle est la capacité de perçage de la FESTOOL TDC 184 IBasic ?

La FESTOOL TDC 184 IBasic a une capacité de perçage maximale de 18 mm dans le bois et 13 mm dans l'acier.

Comment régler la vitesse de ma perceuse ?

La vitesse de la perceuse peut être réglée à l'aide de la molette de réglage située sur le dessus de l'outil. Tournez-la pour sélectionner la vitesse appropriée en fonction du matériau que vous percez.

Que faire si la batterie ne se charge pas ?

Vérifiez que la batterie est correctement insérée dans le chargeur et que le chargeur est branché sur une prise fonctionnelle. Si la batterie ne charge toujours pas, essayez une autre batterie ou un autre chargeur pour isoler le problème.

Comment savoir si la mèche est usée et doit être remplacée ?

Inspectez la mèche pour des signes d'usure tels que des bords émoussés, des déformations ou des bris. Si elle ne perfore pas efficacement ou si elle nécessite plus d'effort pour percer, il est temps de la remplacer.

Est-ce que la FESTOOL TDC 184 IBasic est adaptée pour un usage professionnel ?

Oui, la FESTOOL TDC 184 IBasic est conçue pour un usage professionnel, offrant robustesse et performance pour les travaux intensifs.

MODE D'EMPLOI TDC 184 IBasic FESTOOL

valable en combinaison avec batterie

valable en combinaison avec Bluetooth® batterie

BP 18 Li 5,2 ASI, BP 18 Li 6,2 ASI, BP 18 Li 3,1 CI, BP 18 Li 4,0 HPC-ASI

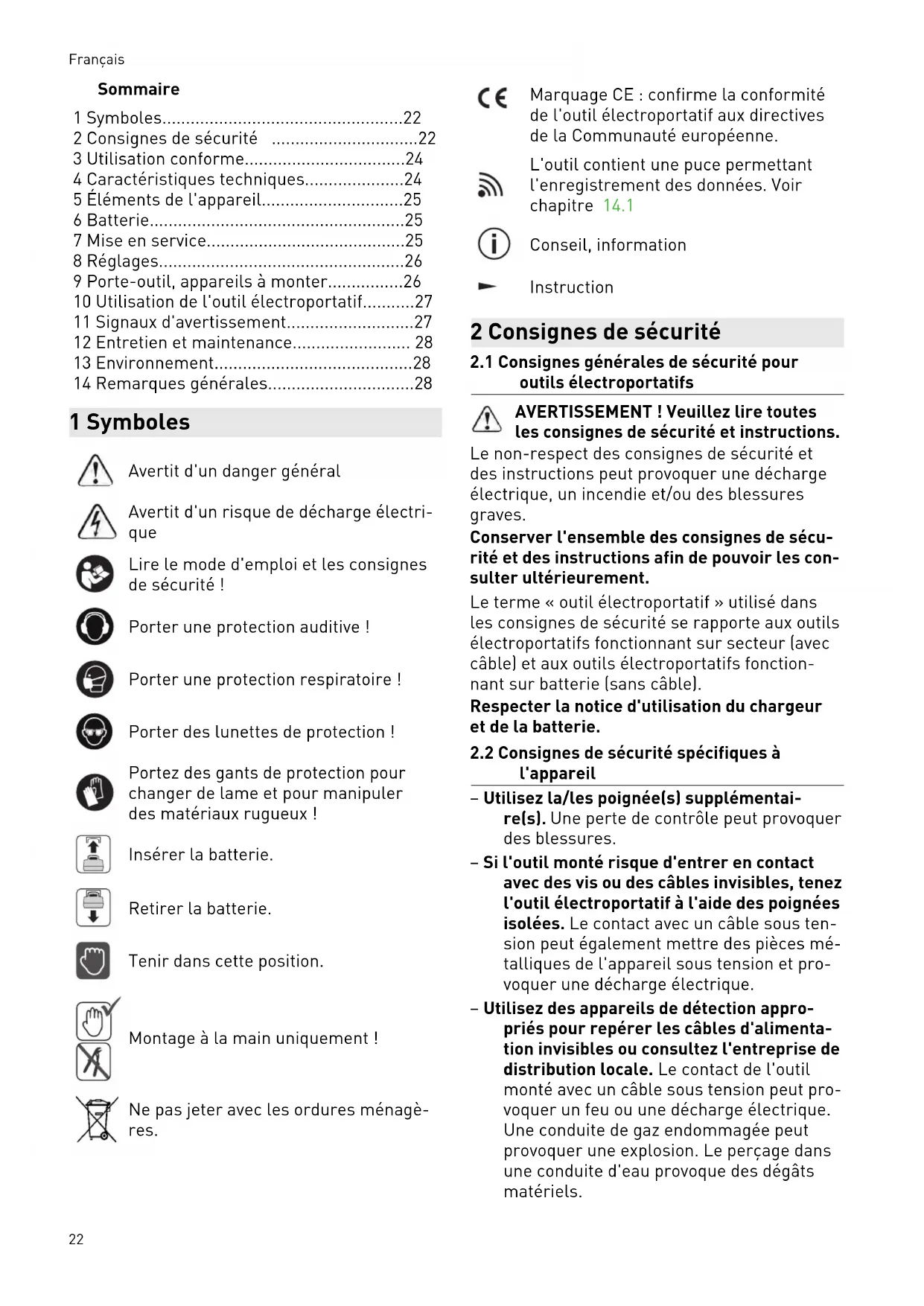

1 Symboles. 22 2 Consignes de sécurité 22 3 Utilisation conforme. 24 4 Caractéristiques techniques. 24 5 Éléments de l'appareil. 25 6 Batterie. 25 7 Mise en service. 25 8 Réglages 26 9 Porte-outil, appareils à monter. 26 10 Utilisation de l'outil electroportatif. 27 11 Signaux d'avertissement 27 12 Entretien et maintenance. 28 13 Environnement. 28 14 Remarques générales. 28

1 Symboles

Avertit d'un danger général

Avertir d'un risque de décharge électrique

Lire le mode d'emploi et les consignes de sécurité!

Porter une protection auditive!

Porter une protection respiratoire!

Porter des lunettes de protection!

Portez des gants de protection pour changer de lame et pour manipuler des matériaux rugueux!

Insérer la batterie.

Retirer la batterie.

Tenir dans cette position.

Montage à la main uniquement!

Ne pas jeter avec les ordures ménagères.

Marquage CE: confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne.

L'outil contient une puce permettant l'enregistrement des données. Voir chapitre 14.1

Conseil, information

Instruction

2.1 Consignes générales de sécurité pour outils électroportatifs

AVERTISSEMENT! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).

Respecter la notice d'utilisation du chargeur et de la batterie.

2.2 Consignes de sécurité spécifiques à l'appareil

• Utilisez la/les poignée(s) supplémentaire(s). Une perte de contrôle peut provoquer des blessures.
• Si l'outil monté risque d'entrer en contact avec des vis ou des cables invisibles, tenez l'outil electroportatif à l'aide des poignées isolées. Le contact avec un cable sous tension peut également mettre des pièces métalliques de l'appareil sous tension et provoquer une décharge électrique.
• Utilisez des appareils de détection appropriés pour repérer les câbles d'alimentation invisibles ou consultez l'entreprise de distribution locale. Le contact de l'outil monté avec un cable sous tension peut provoquer un feu ou une décharge électrique. Une conduite de gaz endommagée peut provoquer une explosion. Le perçage dans une conduite d'eau provoque des dégâts matériels.

Tenez l'outil electroportatif à l'écart des champs magnétiques. L'outil electroportatif peut s'emettre en marche inopinément et provoquer des blessures.

Portez un équipement de protection individuelle approprié : protection auditive, lunettes de protection, masque contre la poussière pour des opérations s'accompagnant d'un dégagement de poussière.

ATTENTION! L'outil électroportatif peut se bloquer et provoquer un rebond brusque.

Que! Mettre à l'arrêt immédiatement!

Tenez fermement l’outil electroportatif des deux mains : une main sur la poignée [1-10] et l’autre sur la poignée supplémentaire [1-7]. Réglez correctement la vitesse de rotation pour le vissage. Attendez-vous à un couple de réaction élevé pouvant entraîner une rotation de l’outil electroportatif et provoquer des blessures. - Ne pas utiliser l’outil électroportatif sous la pluie ou dans un environnement humide. L’humidité dans l’outil électroportatif peut causer un court-circuit et provoquer un incendie. - Attendez que l’outil électroportatif soit complètement immobilisé avant de le déposer. L’outil monté peut s’accrocher et provoquer une perte de contrôle de l’outil électroportatif. - Éviter toute mise en marche par inadvertance. Transporter l’outil électroportatif en gardant le doigt sur l’interrupteur marche/arrêt peut entraîner des accidents. Si vous n’utilisez pas l’outil électroportatif, placez l’interrupteur pour marche droite/gauche [1-9] en position centrale pour arrêter l’interrupteur MARCHE/ARRÊT. - Ne pas faire fonctionner l’outil électroportatif sans fil avec des blocs d’alimentation secteur ou avec des batteries d’autres fabricants. Ne pas utiliser des chargeurs d’autres fabricants pour recharger la batterie. L’utilisation d’accessoires autres que ceux prévus par le fabricant peut provoquer une décharge électrique et/ou des accidents graves.

Avertissement : rayonnement lumi-nocif. Ne regardez pas longtemps le beau lumineux. Ne dirigez pas le fais

ceau lumineux sur d'autres personnes ou des animaux. Le rayonnement optique peut provoquer des lésions oculaires - [4].

• Lors des opérations s'accompagnant d'un dégagement important de poussière, utilisez toujours une aspiration des poussières.
• Utilisez uniquement des outils amovibles et accessoires validés par Festool pour cet outil électroportatif. L'utilisation d'outils amovibles ou d'accessoires non validés peut augmenter le risque de blessures et provoquer un balourd considérable. Cela peut entraîner une dégradation de la qualité des résultats obtenus et une usure prématurée de l'outil électroportatif.

2.3 Consignes de sécurité relatives à l'utilisation de forets longs

• N'utilisez jamais l'appareil à une vitesse supérieure à la vitesse maximale autorisée pour le foret. À des vitesses èce, ce qui est susceptible de provoquer des blessures.
• Commencez toujours à percer à une vitesse peu élevée et pendant que le foret est en contact avec la pièce. À des vitesses
• Veillez à ne pas exercer de pression excessive, et seulement dans le sens longitudinal par rapport au foret. Les forets peuvent se plier puis se rompre ou entraîner une perte de contrôle et provoquer des blessures.

2.4 Valeurs d'émission

Niveau de pression acoustique L_PA, niveau de discernance acoustique L_WA et incertitude K déterminés selon EN 62841:

Émission de bruit lors de l'utilisation Lésions auditives

Utiliser une protection auditive.

Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 62841 :

a_h[m / s^2]K[m / s^2]

Vissage < 2,51,5

Percage 3 1,5

Les valeurs d'émission indiquées (vibrations, bruit)

• sont fournies à des fins de comparaison avec d'autres appareils, -permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation,
• sont représentatives des principales applications de l'outil électroportatif.

Attention

• Il est nécessaire d’évaluer les nuisances sonores réelles sur toute la durée du cycle d’utilisation. Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protéger l’utilisateur.

3 Utilisation conforme

Perceuse-visseuse sans fil convient

• pour le perçage dans les matériaux suivants : métal, bois, plastique et autres matériaux similaires,
• pour le vissage et le serrage de vis.
• pour l'utilisation avec les batteries Festool de la série BP de catégorie de tension identique.

L'utilisateur est responsable des dommages et accidents dus à une utilisation non conforme, y compris des dommages et de l'usure résultant d'une utilisation industrielle continue.

4 Caractéristiques techniques

Perceuse-visseuse sans fil TDC 18/4
Tension du moteur 18 V
Vitesse de rotation à vide* 1re vitesse		0 - 500 tr/min
	2e vitesse	0 - 800 tr/min
	3e vitesse	0 - 2350 tr/min
	4e vitesse	0 - 3600 tr/min
Couple max. Cas de vissage « doux » (bois) 50 Nm
	Cas de vissage « dur » (métal) 75 Nm
Couple régable** 1re vitesse / 2e vitesse 2 - 20 Nm
Capacité du mandrin de perçage 1,5 - 13 mm
Diamètre de perçage max.	Bois	70 mm
	Métal	13 mm
Vissage dans l'épicée	Jusqu'à ∅	10 mm
Porte-outil dans la broche de perçage		1/4 ″

Perceuse-visseuse sans fil TDC 18/4

Poids selon la procédure EPTA 01:2014 (avec poignée supplémentaire, batterie BP 18 Li 6,2 AS et mandrin de perçage)

2,6 kg

Poids avec Centrotec, sans poignée supplémentaire, sans batterie. 1,4 kg

• Valeurs de vitesse de rotation avec batterie entièrement chargée.

La vitesse de rotation maximale diminue dans les plages de couple inférieures (valeurs de fonctionnement vers la droite).

5 Éléments de l'appareil

Touches d'extraction de la batterie Touche témoin de charge de la batterie Affichage de la capacité Lampe LED Interrupteur marche/arrêt Collet Poignée supplémentaire Sélecteur de vitesse Interrupteur pour marche droite/gauche et bouton de sécurité anti-declenchement/verrouillage de transport Poignée Molette pour Couple/Perçage/Eclairage longue durée Marche ou Arrêt Clip pour ceinture Logement pour embouts Parties isolées (zone en gris) servant de poignée

Les accessoires illustrés ou décrits ne font pas tous partie des éléments livrés.

Les illustrations indiquées se trouvent en début de notice d'utilisation.

6 Batterie

Vérifiez la propriété du logement avant d'insérer la batterie. En présence de saletés dans le logement de batterie, il risque d'y avoir un mauvais contact électrique et les contacts risquent d'être endommagés.

Un mauvais contact électrique peut provoquer la surchauffe et la déterioration de l'outil et de son portatif.

[2A] Retirer la batterie.

[2B] Clik Insérer la batterie - jusqu'à son enclenchement.

• Vous trouvez des informations supplémentaires sur le chargeur et la batterie avec indicateur de charge dans les notices d'utilisation de ces deux éléments.

Risques de blessures

Procéder aux opérations de montage uniquement lorsque l'outil electroportatif est éteint!

7.1 Clip pour ceinture [1-12]

Le clip pour ceinture permet une fixation rapide de l'outil electroportatif aux vêtements de travail. Le montage est possible à droite ou à gauche de l'outil electroportatif au moyen de la vis [3].

7.2 Montage de la poignée supplémentaire [5]

AVERTISSEMENT! Toujours utiliser la poignée supplémentaire.

Vérifier que la poignée supplémentaire [5-1] est solidement fixée.

7.3 Installation de la barre de butée [6]

La barre de butée [6-1] permet de régler la profondeur de perçage.

7.4 Mise en marche/à l'arrêt [1-5]

Appuyer = MARCHE, relâcher ≡ ARRET

La vitesse de rotation est modulable en continu selon la pression exercée sur l'interrupteur marche/arrêt.

Placez l'interrupteur pour marche droite/gauche [1-9] en position médiane pour bloquer l'interrupteur marche/arrêt.

La lampe LED [1-4] s'allume lorsque l'inter-rupteur marche/arrêt [1-5] est enfoncé, voir chapitre 8.4.

Risque de blessures

• Réglages à effectuer uniquement quand l'outil electroportatif est à l'arrêt!

8.1 Changement de sens de rotation [1-9]

• Commutateur vers la gauche = rotation à droite
• Commutateur vers la droite = rotation à gauche

8.2 Changement de vitesse

Le sélecteur de vitesse [1-8] permet de changer de vitesse lorsque l'outil electroportatif est éteint.

Vissage

Couple selon le réglage avec la molette [1-11]:

Position 1 = couple faible

Position 2 = couple élevé

Signal sonore lorsque le couple sélectionné est atteint, l'outil electroportatif s'arrête. Pour pouvoir redémarrer l'outil electroportatif, vous devez relâcher l'interrupteur marche/arrêt [1-5] puis appuyer à nouveau dessus.

Perçage

Repère dirige vers le symbole de foret = couple maximal.

8.4 Réglement de l'éclairage [1-11]

Configurer l'éclairage avec la molette [1-11].

Le repère est dirigé vers la position 1 à 13 ou le symbole de foret ▪. La lampe LED [1-4]

s’allume et s’éteint automatiquement lorsque l’outil electroportatif est mise en marche et à l’arrêt. Après la mise à l’arrêt, la lampe LED reste allumée un court instant.

Le repère est dirigé vers Éclairage longue durée Marche / Couple maximal. Ap-

pouvoir brièvement sur l'interrupteur marche/arrêt [1-5] pour enclencher l'éclairage LED longue durée. Au bout de 10 minutes, la lampe LED s'éteint automatiquement.

Le repère est dirigé vers Éclairage longue durée Arrêt / Couple maximal. La

lampe LED reste éteinte.

8.5 Application festool work

L'outil électroportatif peut être configuré à l'aide de l'application Festool Work.

Connexion de la batterie via Bluetooth, voir notice d'utilisation de la batterie.

Risque de blessures

Retirer la batterie de l'outil electroportatif avant toute intervention sur ce dernier.

Risques de blessures dus à l'outil d'usinage chaud et tranchant

• Ne pas monter d'outils d'usinage émoussés ou défectueux.
• Se munir de gants de protection pour manipuler l'outil d'assemblage.

Avant la première utilisation : appliquer un peu de graisse universelle sur la broche de perçage.

9.1 Mandrin centrotec [7]

La tige CENTROTEC permet un remplacement rapide des outils amovibles.

AVERTISSEMENT! Serrer les outils amovibles CENTROTEC uniquement dans un mandrin CENTROTEC.

Portez des gants de protection lors du remplacement!

9.2 Mandrin de perçage [8]

Pour le serrage de forets et d'embouts d'un diamètre de queue max. de 13 mm.

AVERTISSEMENT! Serrer l'outil amovible au centre du mandrin de perçage.

9.3 Renvoi d'angle [9]

Perçage et vissage en angle droit par rapport à l'outil electroportatif (accessoire dans certains cas).

9.4 Porte-outil dans la broche de perçage [10]

Les embouts peuvent être montés directement dans le logement six pans creux de la broche de perçage.

9.5 Mandrin excentrique [11]

Vissage près des bords avec des embouts conformes à ISO 1173 (accessoires dans certains cas).

9.6 Butée de profondeur [12]

La butée de profondeur (accessoire dans certains cas) permet de visser une vis à une profondeur définie. Il est possible de régler le dépassement ou le noyage de la tête de vis par rapport à la surface.

Réglage de la profondeur

Réglez la profondeur de vissage souhaitée en tournant le boîtier [12-1]. Chaque cran

Modifie la profondeur de vissage de 0,1 mm.

Pour dévisser une vis, il est nécessaire de retirer au préalable la douille A/B.

Risques de blessures

• Placer l'outil electroportatif sur la vis uniquement lorsqu'il est éteint! Fixer la pièce à travailler de manière à ce qu'elle ne puisse pas bouger pendant l'utilisation de l'appareil.
• Tenir les mains à l'écart de l'outil amovible en rotation.

Risque de brûlures

Le porte-outil et l'outil amovible peuvent devenir très chauds pendant l'utilisation!

• Les laisser refroidir avant d'accrocher l'appliqué au clip pour ceinture.

11 Signaux d'advertisement

Dans les états de fonctionnement suivants, des signaux d'advertisement sont émis et l'outil electroportatif s'éteint :

Signal sonore lampe LED : cause et mesure à prendre

Un seul signal sonore. - Batterie vide/incompatible. Recharger/remplacer la

battery.

Outil electroportatif en surcharge.

Réduire la charge de l'outil electroportatif.

À l'actionnement de l'interrupeur marche/arrêt : outil électroportatif en surchauffe.

Remettre l'outil electropotatif en service après refroidissement.

Signal sonore lampe LED : cause et mesure à prendre

Un seul signal sonore. Clignotement permanent.

Déclenchement du système KickbackStop.

Voir chapitre 10.1.

Deux signaux sonores. - Couple réglé atteint.

Signal sonore continu. - Outil electrolyportatif défec tue

fec-tueux.

Pour le dépannage, prendre contact avec le fabricant.

Risques de blessures, décharge électrique

Avant toutes les opérations de maintenance et d'entretien, toujours retirer la batterie de l'outil electroportatif. Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après-vente/agréé.

Service après-vente et réparation uniquement par le fabricant ou des ateliers homologues. Pour trouver l'adresse la plus proche : www.festool.fr/services

Utiliser uniquement des pièces détachées Festool d'origine! Ref. sur: www.festool.fr/services

Pour assurer la circulation de l'air, il est impératif que les ouïes de ventilation du carter moteur soient maintenues dégagées et propres. Veiller à ce que les contacts de branchement sur l'outil électroportatif, le chargeur et la batterie restent propres.

Ne pas jeter l'appareil avec les ordures

ménagères ! Veiller à un recyclage écolo-gique des appareils, accessoires et câbles. Respecter les règlements nationaux en vigueur.

Uniquement UE : selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACH : www.festool.com/reach

14.1 Informations relatives à la protection des données

L'outil électroportatif contient une puce permettant l'enregistrement automatique des données d'outil et de fonctionnement. Les données enregistrées ne contiennent aucune référence directe aux personnes.

Les données peuvent être lues sans contact à l'aide d'appareils spéciaux. Elles sont utilisées par Festool uniquement pour le diagnostic d'erreurs, la gestion des réparations et de la garantie, ainsi que pour l'amélioration de la qualité et/ou le perfectionnement de l'outil électroportatif. Toute utilisation des données dépassant ce cadre - sans l'accord exprès du client - est exclue.

14.2 Bluetooth®

La marque verbale Bluetooth® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisées sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH.

Indication de la capacité

Lampe LED

Atorniller

Position 13 = par de giro alto

Introduire la batterie.
