BRUKSANVISNING TDC 184 IBasic FESTOOL

[1-1] Knappar for lossning av batteri
[1-2] Knapp for batteriindikator på batteri
[B1-3] Batteriindikator
[1-4] LED-lampa
[1-5] Strömbrytare
[1-6] Spannhals

10.2 Bits-depå [1-13]

OBS!

Risk for personskador pà ground av metallispàn i bits-depàn.

Rengör bits-depàn regelbundet fran span.

9.6 Dybdeanslag [12]

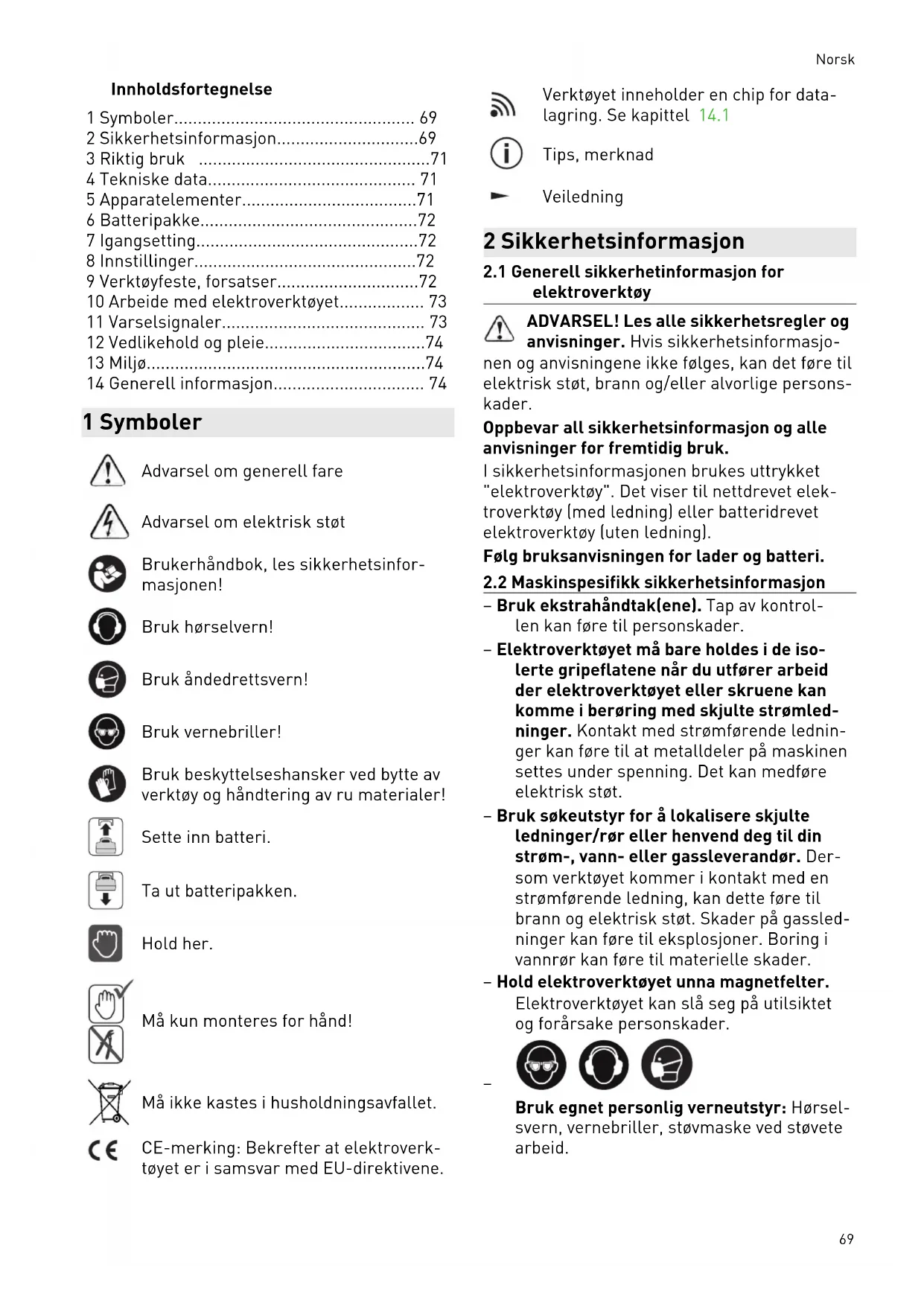

1 Symboler 69
2 Sikkerhetsinformasjon. 69
3 Riktig bruk 71
4 Tekniske data. 71
5 Apparatelementer. 71
6 Batteripakke. 72
7 Igangsetting. 72
8 Innstillinger. 72
9 Verktoyfeste, forsatser. 72
10 Arbeide med elektroverktoyet. 73
11 Varselsignaler 73
12 Vedlikehold og pleie. 74
13 Miljø. 74
14 Generell informasjon. 74

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhandbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk Åndedrettsvern!

Bruk vernebriller!

Bruk beskyttelseshansker ved bytte av verktoy og handtering av ru materialer!

Sette inn batteri.

Ta ut batteripakken.

Hold her.

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktoy". Det viser til nettdrevet elek- troverktoy [med ledning] aller batteridrevet elektoverktoy (uten ledning).

Folg bruksanvisingen for lader og batteri.

2.2 Maskinspesifikk sikkerhetsinformasjon

• Bruk ekstrahandtak(ene). Tap av kontrollen kan fore til persorskader.
• Elektroverktøyet må bare holds i de isolerte gripeflatene när du utfører arbeid der elektroverktøyet eller skruene kankommen i berøring med skjulte strømledninger. Kontakt med stromførende ledninger kan fore til at metalldeler på maskinen settes under spenning. Det kan medfore elektrisk støt.
• Bruk søkeutstyr forå lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vann- eller gassleverandør. Dersom verktøyetkommen i kontakt med en strømførende ledning, kan dette fjre til brann og elektrisk støt. Skader på gassledninger kan fjre til eksplosjoner. Boring i vannrør kan fjre til materielle skader.
  -Hold elektroverktøyet unna magnetfelter. Elektroverktøyet kan slå seg på utilsiktet og forårsake persorskader.

Bruk egnet personlig verneutstyr: Horselsvern, vernebriller, stovmaske ved stovete arbeid.

FORSIKTIG! Elektroverktøyet kan blokkeres og forårsake plutselig rekyl! Slå

det av umiddelbart!

• Hold elektroverktøyet godt fast med begge hender, med den ene handen på handtaket [1-10] og den andre på ekstrahandtaket [1-7]. Still inn riktig turtall ved skruing. Vær forberedt på et hoyt reaksjonsmoment, som gjør at elektroverktøyet roterer og kan forårsake persorskader.
• Ikke bruk elektroverktøyet i regn eller fuktige omgivelser. Fuktighet i elektroverktøyet kan medføre kortslutning og brann.
• Vent til elektroverktøyet har stanset for du legger det fra deg. Innsatsverktøyet kan feste seg og.fore til at du mister kontrollen over elektroverktøyet.
• Unngå at maskinen slås på utilsiktet. Ikke bær elektroverktøyet med fingeren på av/på-bryteren. Dette kan före til ulykker. Når du ikke bruker elektroverktøyet, setter du bryteren for hoyre-/venstregang [1-9] i midtstilling for Å lase av/på-bryteren.
• Ikke bruk det batteridrevne elektroverk-tøyet med strømadaptere eller batterier fra andre produsenter. Ikke lad batteriet med ladere fraAndre produsenter. Bruker du tilbehør som ikke er godkjent av produsenten, kan dette.fore til elektrisk støt og/ ellerr alvorlige ulykker.

Advarsel om skadelig lysstråling. Ikinn i lysstrålen over lenght tid. Ikke lysstrålen mot andre personer eller Den optiske strålingen kan vare skafor øynene - [4].

• Bruk stovoppsuging ved arbeid som førertil stovutvikling.
• Bruk bare innsatsverktøy og tilbehør som er godkjent av Festool for dette elektrøverktøyet. Bruk av innsatsverktøy aller tilbehør som ikke er godkjent kan medføre økt fare for personskader og stor ubalanse. Dette kan forringe kvaliteten på arbeidsresultatene og fore til økt slitasje på elektrøverktøyet.

2.3 Sikkerhetsinformasjon for bruk av Lange bor

• Du må aldri under noen omstendigheter arbeide med høyere turtall enn det som er tillatt for boret. Ved høyere turtall kan borret bli litt boyd hvis det kan rotere fritt uten

kontakt med arbeidsemnet, og dette kan.fore til persorskader.

• Du må alltid begynne Å bore på lavt turtall og när boret er i kontakt med arbeidsem-net. Ved høyere turtall kan boret bli litt boyd hvis det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan före til personskader.
• Du må ikke legge for mye trykk på boret, og trykket må kun legges i borets lengdederetning. Boret kan boyes, slick at det knekker eller fører til tap av kontroll og personskader.

2.4 Stoyemisjonsverdier

Lydtrykkniva LPA lydeffektniva LWA og usikkerhet K malt i henhold til EN 62841:

Stoy under arbeidet Horselsskadelig

Bruk horselvern.

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841:

a_h [m/s2]K[m/s 2]

Skruing < 2,51,5

Boring 3 1,5

De angitte emisjonsverdiene (vibrasjon, stoy)
- brukes til ÅSAMmenlignemaskiner,
- men kan også brukes til en foreløpig vurdering av vibrasjons- og støybelastning vedBruk,
- og representerer de viktigsteBruksområ-dene for elektroverktøyet.

FORSIKTIG

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktoyet brukes og hvilken type arbeidsemne som bearbeides.

Den faktiske belastningen under den totale arbeitsdssyklusen ma evalueres.
Avhengig av den faktiske belastningen ma det gjennomfores egnede sikkerhetstiltak for a beskytteBrukeren.

3 Riktig bruk

Batteridrevet bor-/skrumaskin egnet

• til boring i metall, treverk, plast og lignen-de materialer,
• til inn- og fastskruing av skruer.
• til bruk med Festool-batterier i seriien BP i samme spenningsklasse.

Brukeren har ansvaret for skader og ulykker som skyldes jak-forskriftsmessig bruk; herunder regnes ogsa skader og slitasje som skyldes industriell, kontinuereglik bruk.

4 Tekniske data

Batteridrevet bor-/skrumaskin TDC 18/4
Motorspenning 18 V
Tomgangsturtall* 1. gir		0-500 o/min
	2. gir	0-800 o/min
	3. gir	0-2350 o/min
	4. gir	0-3600 o/min
Maks. dreiemoment lette skrujobber (tre) 50 Nm
			harde skrujobber (metall) 75 Nm
Momentet kan stilles inn** 1. gir / 2. gir 2-20 Nm
Chuck-spennvidde 1,5-13 mm
Maks. bord diameter Treverk 70 mm
			Metall 13 mm
Skruer i gran inntil Ø 10 mm
Verktøyfeste i borspindel 1/4 ″
Vekt i henhold til EPTA-Procedure 01:2014 (med ekstrahåndtak, batteripakke BP 18 Li 6,2 AS og chuck)		2,6 kg
Vekt med Centrotec, uten ekstrahåndtak, uten batteripakke. 1,4 kg

• Opplysninger om turtall med fulladet batteri.
  ** På det laveste momenttrinnet er det maksimale turtallet redusert (verdier ved høyrerotasjon).

5 Apparatelement

[1-1] Knapp for Å lösne batteripakken
[1-2] Knapp for kapasitetsindikator på batteriet
[1-3] Kapasitetsindikator
[1-4] LED-lampe
[1-5] Av/pa-bryter
[1-6] Spennhals
[1-7] Ekstrahandtak
[1-8] Girbryter

[1-9] Bryter for hýre-/venstregang og inn-koblingssperre/transportlås
[1-10] Handtak
[1-11] Stillehjul for dreiemoment/boring/lys konstant pø og av
[1-12] Belteklips
[1-13] Bitsmagasin
[1-14] Isolerte gripeflater (område i grätt)

De oppgitte illustrasjonene finnes fremst i braupsanvisingen.

6 Batteripakke

För du setter inn batteripakken, ma du kontrollere at batterikoblingen er ren. Dersom batterikoblingen er tilsmusset, kan dettehindre korrektkontakt og fore til skader pa kontaktene. Odelagtkontakt kan fore til overoppheting og skader pa apparatet.

[2A]

Ta ut batteripakken.

[2B]

Sett inn batteripakken - welt til dengars inngrep.

Nærmere informasjon om lader og batterripakke med kapasitetsindikator finner du i de respektive bruksanvisingene.

7 lgangsetting

FORSIKTIG

Fare for personskade

• Montering må kun foretas mens elektrøverktøyet er slätt av!

7.1 Belteklips [1-12]

Belteklipset gjør det mulig Å henge elektrovertøyet på arbeidsklæne i en kortperiode. Kan monteres på elektroverktøyets høyre eller venstre side med en skrue [3].

7.2 Montere ekstrahandtaket [5]

ADVARSEL! Bruk alltid ekstrahandtaket.

• Kontroller at ekstrahandtaket sitter godt fast [5-1].

7.3 Sett inn anslagsstaven [6]

Med anslagsstaven [6-1] kan boredybden stilles inn.

7.4 Slå på og av [1-5]

Trykk = PÅ, slipp opp = AV

i Turtallet kan reguleres trinnlost med trykking pa av/pa-bryteren.

Sett bryteren for høyre-/venstregang [1-9] i midtstilling for Å lase av/på-bryteren.

LED-lampen [1-4] lyser när av/pa-brytere ren [1-5] holdsinne, se kapittel 8.4.

8 Innstillinger

FORSIKTIG

Fare for personskade

-Brytertilvenstre=hoyregang
Bryter til høyre = venstregang

8.2 Skifte gir

Med girbryteren [1-8] kan det gires mens elek-troverktoyet er slatt av.

8.3 Stille inn dreiemoment [1-11]

Skruing

Dreiemoment tilsvarende innstilling på stillehjul [1-11]:

Posisjon 1 = lavt dreiemoment

Posisjon 13 = h oyt dreiemoment

Det lyder en signaltone när innstilt dreiemoment er nadd, og elektroverktøyet slar seg av. Elektroverktøyet starter ikke igjen før av/pabryteren [1-5] slippes opp og trykkes inn pa nytt.

Boring

Markeringen viser boresymbolet ±b±b = maksimalt dreiemoment.

8.4 Innstilling av lys [1-11]

Markeringen stared stilling 1 til 13 aller borsymbolet MD-lampen [1-4] slar seg automatisk av og pa sammen med elektroverktoyet. Etter at verktoyet er slatt av, fortsetter LED-lampen ayse en kort stund.

Markeringen stared pã lys pã / maks.

dreiemoment. Trykk én gang pa av/pa

bryteren [1-5] for a sla p LED-lampen varig.

LED-lampen slar seg av automatisk etter 10 minutter.

Markeringen stared lys av / maks. dreiemoment. LED-lampen er permanent slatt

av.

8.5 Festool Work app

Elektroverktøyet kan konfigureres ved hjelp av Festool Work-appen.

Koble til batteripakken via Bluetooth, se bruksanvisingen til batteripakken.

9 Verktøyfeste, forsatser

ADVARSEL

Fare for personskade

Batteriet ma tas av for alle typer arbeid med elektroverktyet.

FORSIKTIG

Fare for personskader på grunn av varmt og skarpt innsatsverktøy

• Ikke bruk sløvt eller defekt verktøy.
  Bruk hansker ved handtering av innsatsverktoy.

Før feste gangs bruk: Smør horspindelen med litt universalfett.

9.1 CENTROTEC-verktøyholder [7]

Raskere skiffe av innsatsverktoy med CENTRO-TEC-tange.

ADVARSEL! CENTROTEC-innsatsverktøy magkun spennes fast i CENTROTEC-chucker.

Bruk beskyttelseshansker ved bytte!

9.2 Chuck [8]

Til fastspenning av bor og bits med tanglediameter pa maks. 13 mm.

ADVARSEL! Spenn fast innsatsverktøyet sentrisk i chucken.

9.3 Vinkelforsats [9]

Boring og skruing i rett vinkel i forhold til elek-troverktoyet (delvist tilbehør).

9.4 Verktoyfeste i borspindel [10]

Bits kan settes rett inn i den innvendige sekskantholderen til borespindelen.

9.5 Eksenterforsats [11]

Skruing nær kanter med bits iht. ISO 1173 (del-vist tilbehør).

9.6 Dybdeanlegg [12]

Dybdeanlegget [delvist tilbehør] gjør det mulig Å skru inn en skrue i en definert dybde. Du kan stille inn lengden skruehodet skal stø opp over emnet eller senkes ned i emnet.

Dybdeinnstilling

Still inn ønsket innskruingsdybde ved a vri pa huset [12-1]. Pa hvert innstil

lingstrinn endres dybden med 0,1 mm.

10 Arbeide med elektroverktøyet

ADVARSEL

Fare for personskade

Elektroverktoyet mä kun settes paskruen nár det er slätt av!
Fest emnet sik at det/DDke kan bevege seg under bearbeiding.
- Hold hendene borte fra det roterende inn-satsverktøyet.

FORSIKTIG

Fare for brannskader

KickbackStop-funksjonen garanter icke fullstendig beskyttelse ved rekyl.

KickbackStop utløses dersom innsatsverktøyet blokkeres og elektroverktøyet dermed bratt og uventet begynner Å

rotere rundt skruaksen. Elektroverktøyet slår seg av og piper en gang, og LED-lampen blinker konstant.

Etter at KickbackStop er utløst:

Slip av/pa-bryteren [1-5].
Fjern arsaken til blokkeringen.
Trykk paaav/pa-bryteren igjen.

10.2 Bitsmagasin [1-13]

FORSIKTIG

Fare for personskader på grunn av metallspon i bitsmagasinet.

Rengjør bitsmagaset og fjern spon jevn-lig.

Magnetisk, til feste av bits aller bitsholderere.

11 Varselsignaler

Varselsignaler avgisiffolgende tilfeller,og elektroverktoyet slar seg av:

Signaltone LED-lampe Årsak Tiltak
Piper én gang. - Batteripakken er tom/inkompati-bel.	Lad opp / bytt ut batteripak-ken.
	Elektroverktøyet er overbelastet. Reduser belastningen på elek-troverktøyet.
	Når det trykke på av/på-bryteren: Elektroverktøyet er overopphetet.	Ta elektroverktøyet i bruk igjen etter at det er avkjølt.
Piper én gang. Blinker konstant. KickbackStop utløst. Se kapittel 10.1		.
Piper to ganger. - Det innstilte dreiemomentet er nådd.		-
Piper konstant. - Elektroverktøyet er defekt. Kontakt produsenten for utbe-dring av feilen.

12 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

Ta alltid batteripakken fra elektroverktoyet før vedlikeholds- og pleiearbeid.
- Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset Åpnes, skal kun gjennomfores av et autorisert kundeservi- ce-verksted.

Kundeservice og reparasjon skal kun utfores av produsenten aller autoriserte verksteder. Nærmeste representant ell er verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve-deler! Best.-nr. finner du pa: www.festool.com/service

For a sikre luftsirkulasjonen ma kjoleluftapnin-gene pa motorhuset alltid vare apne og rene. Hold tilkoblingskontaktene pa elektroverktyet, laderen og batteriet rene.

13 Miljo

Apparatet skal-ilke kastes i restavfal-

Let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn tilnde nasjonale forskritter.

Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniskeprodukter og direktivetsimplementering i nasjonal rett ma elektroverktøy som ikke longer skal brukes, samles separat og leveres til miljøvennlig gjen-vinning.

Informasjon om REACH: www.festool.com/ reach

14 Generell informasjon

14.1 Informasjon om personvern

Elektroverktøyet[inneholderenbriksekomlagrermaskin-ogdriftsdataautomatisk.Data lagretpaminnebrikkeninneholderingenpersonopplysningeromkunden.

Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparjsjons- og garantiaavviklinger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikkeBrukes på noen annen mæte, medindre det er gitt uttrykkelig samtykke fra kunden.

14.2 Bluetooth®

Merkenavnet Bluetooth® og logoene er regi-strende varemeker som tilhører Bluetooth SLG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool.
