GEBRUIKSAANWIJZING TDC 184 IBasic FESTOOL

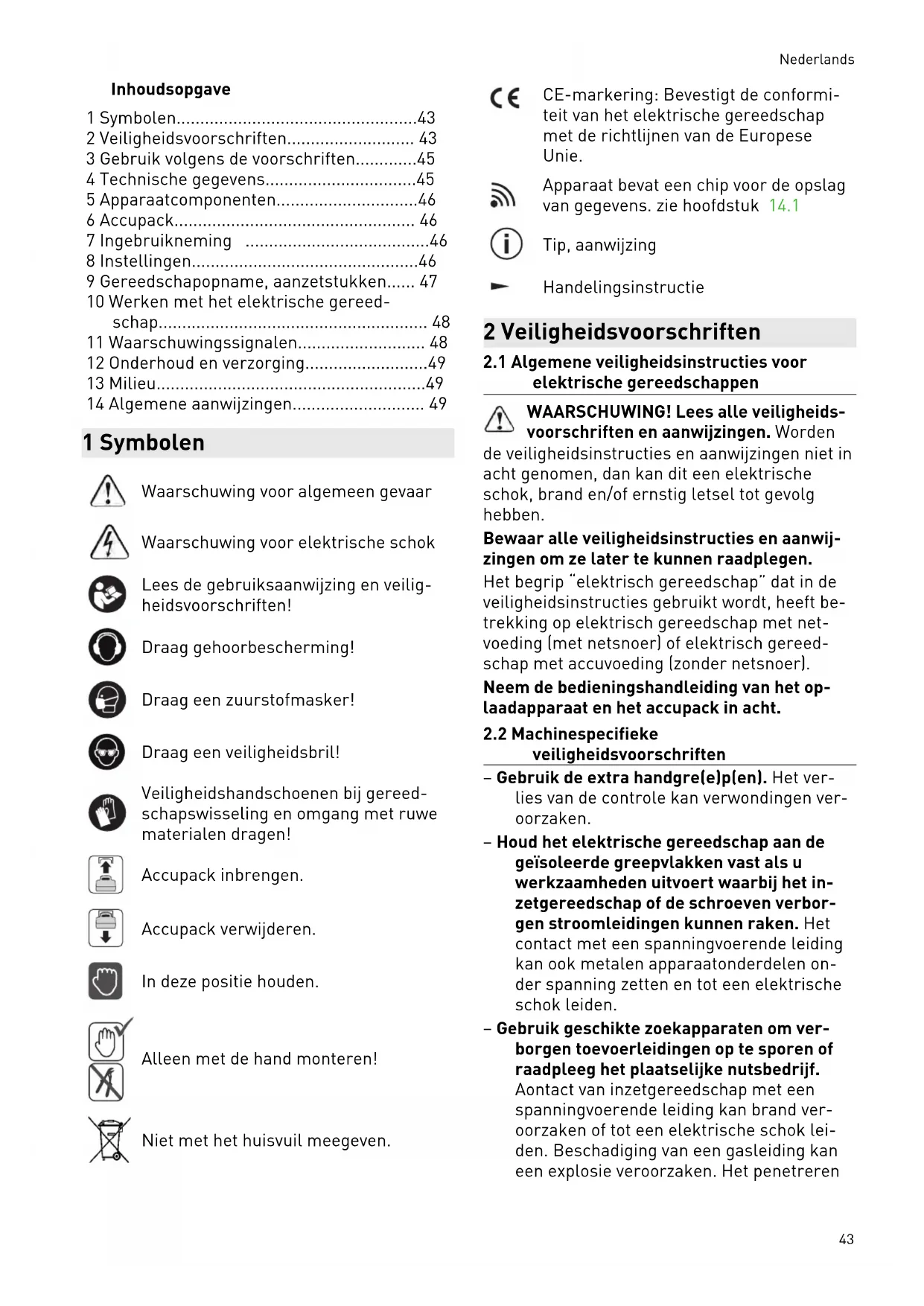

1 Symbolen. 43
2 Veiligheidsvoorschriften 43
3 Gebruik volgens de voorschriften. 45
4 Technische gegevens. 45
5 Apparaatcomponenten. 46
6Accupack. 46
7 Ingebruikneming 46
8 Installingen 46
9 Gereedschapopname, aanzetstukken.... 47
10 Werken met het elektrische gereed-schap. 48
11 Waarschuwingssignalen 48
12 Onderhoud en verzorging. 49
13 Milieu. 49
14 Algemene aanwijzingen 49

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Veiligheidshandschoenen bij gereedschapswisseling en omgang met ruwematerialen dragen!

Accupack inbrengen.

Accupack verwijderen.

Indezepositiehouden.

Alleen met de hand monteren!

Niet met het huisvuil meegeven.

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 14.1

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstrumentes en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gelebruikt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het oplaadapparaat en het accupack in acht.

2.2 Machinespecifieke veiligheidsvoorschriften

• Gebruik de extra handgre(e)p(en). Het verlies van de contrôle kan verwondingen veroorzaken.
• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap of de schroeven verborgen stroomleidingen können raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Gebruik geschikte Zoekapparaten om verborgen toevoerleidingen op te sporen of raadpleeg hetplaatselijke nutsbedrijf.

Aontact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren

van een waterleiding veroorzaakt materieleschade.

• Houd het elektrisch gereedschap uit de buurt van magnetische velden. Het elektrisch gereedschap kan onverwacht inschakelen en letsel veroorzaken.

Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij stofproduenende werkzaamheden.

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag

veroorzaken! Direct uitschakelen!

• Houd het elektrisch gereedschap met beiden handen vast. Houd hierbij de ene hand op de handgreep [1-10] en de andere op de extra handgreep [1-7]. Stel bij het schroeven het toerental correct in. Wees voorbereid op een hoog reactiemoment dat een draai van het elektrisch gereed-schap veroorzaakt en letsel tot gevolg kan hebben.
• Gebruik het elektrisch gereedschap nicht in de regen of in een vochtige omgeving.

Vocht in het elektrisch gereedschap kan tot kortsluiting en brand leiden.

Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het wegelt.
Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.
Vermijd onbedoeld inschakelen. Het dra-gen van elektrisch gereedschap met uw vinger aan de in-/uit-schakelaar kan tot ongelukken leiden.
Als u het elektrische gereedschap Niet gebruikt, de schakelaar voor links-/rechts-loop [1-9] in de middelste stand zetten om de aan-/uit-schakelaar te vergrendelen.
- Geen netvoeding of accrupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaad-apparaten van andere leveranciers voor het laden van de accrupacks gebruiken. Het gebruik van accessoires die Niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

• Waarschuwing voor schadelijke Lichtstraling. Kijk Niet gedurende langere

tijd in de Lichtstraal. Richt de Lichtstraal Niet op andere Personen of dieren. De optische straling kan de ogen beschadigen - [4].

• Gebruik bij stofproduerende werkzamheden een stofafzuiging.
• Gebruik alleen inzetgereedschappen en accessoires die door Festool voor dit elektrische gereedschapঃ发展格局.

Het gebruik van Niet-goedgekeurd inzetgereedschap of accessoires kan tot een verhoogd letselrisico en aanzienlijke onbalans leiden. Dit kan de kwaliteit van de werkresultaten verslechteren en de slijtage van het elektrisch gereedschap verhogen.

2.3 Veiligheidsinstructie bij gebruik van Lange boren

Werk in geen geval met een hoger toeren-tal dan het voor de boor toegestane toer- rental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.
- Begin het boren alg ind met een laag toerrental terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.
- Oefen geen overmatige drukuit en alleen in de lengterichting tot de boor. Boren kuren verbuigen en daardoor breken of tot controverlies en letsel leiden.

2.4 Emissiewaarden

Geluidsdrukniveau L_PA gelidsvermogenniveau Lw an onzekerheid K bepaald volgens EN 62841:

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 62841:

a_h[m / s^2]K[m / s 2]

Schroeven < 2,51,5

Boren 3 1,5

De aangegeven emissiewaarden (trilling, geluid)

-ijd geschickt om machines te vergelijkken,
- omijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te make
- en gelden voor de belangrijkste toepassin-gen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

De werkelijkke belasting tijdens de gehele bedrijfscylus要去beoordeeld worden.
- Afhankelijk van de werkelijkke belasting要去en passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

Accuschroefboormachine geschikt

• voor het boren in metaal, hout, kunststof e.d.,
• voor het in- en vastdraaien van schroeven.
• voor gebruik met Festool-accupacks van de série BP uitdezelfde spanningsklasse.

Voor schade en ongevalten bij Niet-reglementair gebruik is de gebruiker aansprakelijk; waaronder valt ook schade en slijtagedoor industrieel permanent gebruik.

Accuschroefboormachine TDC 18/4
Motorspanning 18 V
Onbelast toerental* 1e versnelling		0 - 500 min-1
	2e versnelling	0 - 800 min-1
	3e versnelling	0 - 2350 min-1
	4e versnelling	0 - 3600 min-1
Max. draaimoment bij schroeven in zacht materiaal (hout) 50 Nm
	Bij schroeven in hard materiaal (metaal) 75 Nm
Draaimoment instel- haar**	1e versnelling / 2e versnelling 2 - 20 Nm
Boorhouder-spanbereik 1,5 - 13 mm
Boordiameter max. Hout	70 mm
	Metaal	13 mm
Schroeven in vuren/ grenen	tot ∅	10 mm
Gereedschapsopname in boorspindel		1/4"
Gewicht conform EPTA-procedure 01:2014 (met extra handgreep, accupack BP 18 Li 6,2 AS en boorhouder)		2,6 kg
Gewicht met Centrotec, zonder extra handgreep, zonder accupack.		1,4 kg

• Toerentalopgaven met volledig geladen accupack.

** In de onderste niveaus van het toerental is het maximale toerental gereduceerd (waarden rechtsdraaiend).

5 Apparaatcomponenten

[1-1] Toetsen voor het losmaken van het accupack
[1-2] Toets capacititsindicatie op het accupack
[1-3] Capaciteitsindicatie
[1-4] LED-lamp
[1-5] Aan/uit-schakelaar
[1-6] Spanhals
[1-7] Extra handgreep
[1-8] Versnellingsschakelaar
[1-9] Schakelaar voor links-/rechtsloop en inschakelvergrendeling/transportver-grendeling
[1-10] Handgreep
[1-11] Instelwiel voor draaaimoment/boren/verlichting continu aan en continu uit
[1-12] Riemclip
[1-13] Bithouder
[1-14] Geisoleerde greepvlakken (grijs gear-ceerd gebied)

Afegebeelde of beschreiben accessoires behoren voor een deel Niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Accupack

Vóor deplaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

[2A]

Accupack verwijderen.

Accupack plaatsen - tot aan het vastklikken.

i Meer informatatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

7 Ingebruikneming

VOORZICHTIG

Gevaar voor letsel

• Montage alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

7.1 Riemclip [1-12]

Met de riemclip is het möglichk korteijd het elektrisch gereedschap aan de werkkleding te bevestigen. De bevestiging is zowel links als rechts met een schroef op het elektrisch gereedschap möglichk [3].

7.2 Extra handgreep monteren [5]

WAARSCHUWING! Altijd de extra handgreep gebruiken.

• Controlleren of de extra handgreep [5-1] stevig vastzit.

7.3 Aanslagstaafplaatsen [6]

Met de aanslagstaaf [6-1] kan de boordiepte worden ingesteld.

7.4 In-/uitschakelen [1-5]

Indrukken = AAN, loslaten = UIT

i Afhankelijk van de druk op de aan-/uitschakelaar is het toerental traploos regelbaar.

De schakelaar voor links-/rechtsloop [1-9] in de middelste stand zetten om de aan-/uit-schakelaar te vergrendelen.

De LED-lamp [1-4] brandt bij ingedrukte aan-/uit-schakelaar [1-5], zie hoofdstuk 8.4.

8 Installingen

VOORZICHTIG

Gevaar voor letsel

• Instellingen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

8.1 Draairichting veränderen [1-9]

• Schakelaar maar links = rechtsdraaiend
• Schakelaar maar rechts = linksdraaiend

8.2 Veranderen van versnelling

Met de versnellingschakelaar [1-8] kan de aandrijving bijuitgeschakeld elektrisch gereed-schap omgezet worden.

8.3 Draaimoment instellen [1-11]

Schroeven

Draaimoment volgens instelling van het instelwiel [1-11]:

Stand 1 = laag draaimoment

Stand 13 = hoog draaimoment

Signaal bij het bereiken van het ingestelde draaaimoment; elektrisch gereedschap schakeltuit. Elektrisch gereedschap schakelt pas wee in als de aan-/uit-schakelaar [1-5] losgelaten en opnieuw ingedrukt worden.

Boren

Markering wijst op boorsymbol = maximaal draaimoment.

8.4 Verlichting instellen [1-11]

Verlichting op instelwiel [1-11] instellen.

Markering wijst maar stand 1 tot 13 of boorsymbol De LED-lamp [1-4] gaat tegelijk met het elektrisch gereedschap automatisch aan en uit. Na het uitschakelen brandt de LED-lamp nog eventjes.

Markering wijst maar Verlichting continu aan / Maximaal draaimoment. Druk de

aan-/uit-schakelaar [1-5] kort in om de LED-lamp continu in te schakelen. Na 10 minutenschakelt de LED-lamp automatisch UIT.

Markering wijst maar Verlichting continuuit / Maximaal draaimoment. LED-lamp is

continuuitgeschakeld.

8.5 Festool Work app

Met behulp van de Festool Work-app kan het elektrische gereedschap geconfigureerd worden.

Verbinding van het.Accupack via Bluetooth, zie gebruiksaanwijzing accupack.

9 Gereedschapopname, aanzetstukken

WAARSCHUWING

Gevaar voor letsel

Vóor alle werkzaamheden aan het elektrische gereedschap het accupack van het elektrische gereedschap verwijderen.

VOORZICHTIG

Gevaar voor letsel door heet en scherp gereedschap

• Geen stomp en defect inzetgereedschap gebruiken.
  Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap.

Voor het eerste gebruik: Boorspindel met wat multi-purpose vet insmeren.

Snelwisseling van inzetgereedschap met de CENTROTEC-schacht.

WAARSCHUWING! CENTROTEC-inzetgereed-schap alleen in CENTROTREC-boorkoppen spannen.

Bij het wisselen veiligheidshandschoenen dragen!

9.2 Boorhouser [8]

Voor het spannen van boren en bits met max. schachtdiameter 13mm

WAARSCHUWING! Inzetgereedschap centrisch in de boorhouser spannen.

9.3 Hoekanaanzetstuk [9]

Boren en schroeven in een rechte hoek tot het elektrisch gereedschap (gedeeltelijk accessoires).

9.4 Gereedschapopname in de boorspindel [10]

Bits können direct in de binnenzeskantopname van de boorspindel worden geplaatst.

9.5 Excenteraanzetstuk [11]

Schroeven nabij randen met bits volgens ISO 1173 (gedeeltelijk accessoires).

9.6 Diepteaanslag [12]

Met de diepteaanslag (gedeeltelijk accessoires) kan een schroef er met een bepalde diepte ingeschroefd worden. U=kunt de maat instellen waarmee de schroefkop boven het werkstukoppervlakuitsteekt of in het werkstuk verzonken moet worden.

Diepteafstelling

Stel de gewenste schroefdiepie in door aan de behui-zing [12-1] te draaien. Bij elke

vergrendelingsstand worden de schroefdiepte 0,1 mm gewijzigd.

Voor het eruit draaien van een schroef moet eerst de huls A/B verwijderd worden.

10 Werken met het elektrische gereedschap

WAARSCHUWING

Gevaar voor letsel

Elektrisch gereedschap alleen op de schroefplaatsen wonneer het uit geschakeld is!
- Werkstuk zo bevestigen dat hetijdens de bewerking Niet kan bewegen.
De handen weghouden van draaiend inzetereedschap.

VOORZICHTIG

Verbrandingsgevaar

Gereedschapsopname en inzetgereedschap kundenijdens het gebruik zeer heet worden!

Voor het ophangen aan de riemclip latent afkoelen.

10.1 KickbackStop

WAARSCHUWING

Gevaar voor letsel

De KickbackStop-functie garandeert geen volledige bescherming gegen een terugslag.

Werk altijd geconcentreerd en neem alle veiligheidsinstructies en waarschuwingen in acht.

De KickbackStop treedt in werkung als het inzetgereedschap blokkeert en het elektrisch gereedschap daardoor ploten onverwacht om de schroefas draait. Elektrisch gereedschap schakeltuit, piept al en de LED-lamp knippert continu.

Na inwerkingtreding van de KickbackStop:

Aan-/uit-schakelaar [1-5] loslaten.
Oorzaak van de blokkade wegemen.
Aan-/uit-schakelaar opniew indrukken.

10.2 Bithouder [1-13]

VOORZICHTIG

Letselgevaar door spanen in het bitmagazijn.

• Bitmagazijn regelmatig reinigen en van spanen ontdoen.

Magnetisch, voor de opname van bits of bithouders.

11 Waarschuwingssignalen

Bij de volgende bedrijfsomstandigheden klinken er waarschuwingssignalen en worden het elektrische gereedschap uitgeschakeld:

Signaal LED-lamp Oorzaak Maatregel
Piept eenmaal. - Accupack leeg/incompatible. Accupack laden/vervangen.
	Elektrisch gereedschap overbe-last.	Elektrisch gereedschap minderbelasten.
	Bij het bedieren van de aan-/uit-schakelaar: Elektrisch gereed-schap is oververhit.	Na afkoeling elektrisch gereed-schap waar in bedrijf nemen.
Piept eenmaal. Knippert continu. KickbackStop in werkung getrenden.		Zie hoofdstuk 10.1.
Piept tweemaal. - Ingesteld draaimoment bereikt. -
Piept continu. - Elektrisch gereedschap defect. Voor het verhelpen van de foutr
...		contact opnemen met de fabri-kant.

12 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Voor alle onderhouds- en reparatiewerkzaamheden.altijd het accupack van het elektrische gereedschap verwijderen.
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de mot- torbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Omdeluchtcirculatie te garanderen, moeten de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon gehonden worden.

De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon honden.

13 Milieu

Geef het apparaat Niet met het huisvuil

mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtig inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/ reach

14 Algemene aanwijzingen

14.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op Personen.

De gegevens können met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi

agnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens nicht voor andere doeleinden gezruikt.

14.2 Bluetooth®

Het woordmerk Bluetooth® en de logo's� ge- registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.
