Produkttyp	Akku-Bohrschrauber
Marke	Festool
Modell	TDC 184 IBasic
Akkuspannung	18 V
Leerlaufdrehzahl (4 Gänge)	0–500 U/min, 0–800 U/min, 0–2350 U/min, 0–3600 U/min
Max. Drehmoment (Hartverschraubung)	75 Nm
Max. Drehmoment (Weichverschraubung)	50 Nm
Einstellbares Drehmoment	2–20 Nm (1./2. Gang)
Bohrfutterkapazität	1,5–13 mm
Max. Bohrdurchmesser (Holz)	70 mm
Max. Bohrdurchmesser (Metall)	13 mm
Werkzeugaufnahme in der Spindel	1/4″ (Innensechskant)
Gewicht (mit Akku BP 18 Li 6,2 Ah und Bohrfutter)	2,6 kg (gemäß EPTA 01:2014)
Gewicht (ohne Akku, ohne Griff, mit Centrotec)	1,4 kg
Stromversorgung	Festool Akku BP 18 Li (empfohlen: 3,1–6,2 Ah)
Beleuchtung	Integrierte LED-Lampe (einstellbare Dauerbeleuchtung)
Drahtlose Verbindung	Bluetooth® (über kompatiblen Akku)
Schutz	KickbackStop, akustisches Signal und automatischer Stopp
Zusatzhandgriff	Inklusive, verstellbar
Gürtelclip	Ja, Montage rechts oder links
Bit-Aufbewahrung	Ja, integriert
Schalldruckpegel L_PA	Nicht angegeben, aber < 70 dB(A) (Schätzung)
Vibrationsemissionswert (Bohren)	3,0 m/s² (K=1,5 m/s²)

Häufig gestellte Fragen - TDC 184 IBasic FESTOOL

Welche Akkus sind mit dem Festool TDC 184 IBasic kompatibel?

Der Bohrer arbeitet mit Festool-Akkus der BP 18 V-Serie, wie den Modellen BP 18 Li 3,1 CI, BP 18 Li 4,0 HPC-ASI, BP 18 Li 5,2 ASI und BP 18 Li 6,2 ASI. Verwenden Sie nur Akkus mit derselben Spannung.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehknopf [1-11] auf die gewünschte Position: von 1 (niedriges Drehmoment) bis 13 (hohes Drehmoment). Zum Bohren setzen Sie die Markierung auf das Bohrersymbol, um das maximale Drehmoment zu erhalten. Ein akustisches Signal zeigt an, dass das eingestellte Drehmoment erreicht ist.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Schalter für Rechts-/Linkslauf [1-9]: Drücken Sie ihn nach links für Rechtslauf (Schrauben), nach rechts für Linkslauf (Lösen). Stellen Sie ihn in die Mittelposition, um den Ein-/Ausschalter zu verriegeln.

Wie wähle ich die Geschwindigkeit?

Verwenden Sie den Geschwindigkeitswähler [1-8], um zwischen den 4 Gängen zu wählen: 1 (0-500 U/min), 2 (0-800 U/min), 3 (0-2350 U/min), 4 (0-3600 U/min). Nehmen Sie diese Einstellung bei ausgeschaltetem Werkzeug vor.

Was tun, wenn der Bohrer einen Signalton abgibt und anhält?

Dies kann auf einen leeren Akku, Überlastung oder Überhitzung hindeuten. Laden Sie den Akku auf oder wechseln Sie ihn, reduzieren Sie die Last, oder lassen Sie das Werkzeug abkühlen. Ein dauerhaftes Blinken signalisiert eine Auslösung des KickbackStop; lassen Sie den Schalter los und starten Sie vorsichtig neu.

Wie installiere ich den Zusatzhandgriff?

Schrauben Sie den Zusatzhandgriff [5-1] fest auf das Bohrergehäuse. Er kann für optimalen Komfort ausgerichtet werden. Verwenden Sie ihn immer, um das Risiko des Kontrollverlusts zu verringern.

Wie verwende ich die Dauerbeleuchtung?

Drehen Sie den Drehknopf [1-11] auf die Position mit dem Symbol für Dauerbeleuchtung (Sonne). Drücken Sie kurz den Ein-/Ausschalter, um die LED dauerhaft einzuschalten. Sie schaltet sich nach 10 Minuten automatisch aus.

Welches Bohr-Zubehör wird empfohlen?

Verwenden Sie Festool-Bohrer und -Bits oder CENTROTEC-kompatible. Das Bohrfutter nimmt Schäfte bis 13 mm auf. Verwenden Sie für Präzisionsschrauben den Tiefenanschlag oder das Exzenterfutter (optional).

Wie reinige und pflege ich den Bohrer?

Entfernen Sie vor jeder Wartung den Akku. Reinigen Sie die Lüftungsschlitze mit einem trockenen Pinsel. Halten Sie die Kontakte sauber. Öffnen Sie das Gehäuse nicht; überlassen Sie Reparaturen einer autorisierten Festool-Werkstatt.

Ist der Bohrer mit einem Datenchip ausgestattet?

Ja, das Werkzeug enthält einen Chip, der Betriebs- und Nutzungsdaten aufzeichnet. Diese Daten werden von Festool für Diagnose, Reparaturverwaltung und Produktverbesserung ohne direkten Personenbezug verwendet.

BEDIENUNGSANLEITUNG TDC 184 IBasic FESTOOL

Akku-Bohrschrauber	Seriennummer1)
Cordless drill	Serial number1)
Perceuses-visseuses sans fil	N° de série1) (T-Nr.)

TDC 18/4 10039318

de EU-Konformitätserklärgung. Wir erklären in alleiniger Verantwortung, dass这点es Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:
en EU Declaration of Conformity. We declare under sole responsibility that this product complies with all the relevant requirements in the following EU Directives, and following standards and normative documents were applied:
fr Déclaration de conformité de l'UE. Nous déclarons, sous notre seule responsabilité, que ce produit satisfait à toutes les exigences pertinentes des directives UE suivantes et repose sur les normes ou documents normatifs suivants :
es Declaracion UE de conformidad. Declaramos bajo esta responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas de la UE y que se han toado como base lassiguientes normas o documents normativos:
it Dichiarazione di conformità UE. Dichiariamo molto nella sua responsabilità che il presente prodotto sa conforms a tutti i requisiti di rilevanza definite nelle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:
nl EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:
SV EU-forsakran om overensstammelse. Vi forklarar pa eget ansvar attenna produkt uppfyller alla relevanta krav enligt foljande EU-direktiv och baseras pa foljande normer erler normgivande dokument:
fi EU-vaatimustemmukaisuusvakuutus. Vakuutamme yksinomaisella vastuulla, etta tamä tuote tayttäa seuraavien EU-direktiivien kaikki olennaiset vaatumukset ja se on seuraavien standardien tai standardiasia-kirjojen mukainen:
da EU-overensstemmelseserklaring. Vi erklær med eneansvar, at dette produit er i overensstemmelse med alle relevante krav i folgende EU-direktiver, og at folgende standarder eller normative dokumenter davon grundlag for det:
nb EU-samsvarserklaring. Vi erklærer under eneansvar at dette produktet oppfyller alle relevante kravifolgende EU-direktiver og at folgende standarder eller normative dokumenter er blitt lagt til grunn:

pt Declaração de conformidade UE. Sob)nossa inteira responsabilitad,declar Ramos que este produits está de acordo com todas as exigências relevantes das seguides direitivas UE, tendo sido tomadas por base as seguides normas ou documents normativos:
ru Deknapauia o cooTBeCTBUN EC. Mblco Bcen OTBeTCTBeHHOCTbIO 3aABJIaEM, YTO daHHaI npDyKUra COOTBeTCTByET BCem pImMeHIMbIM Tpe6OBaHnA m CneIyIoUxN DnpeKtNB EC, cTaHApToB n HopMaTHBbIX DOkymeHTOB:
CS Prohlášeni o shodě EU. Prohlasujeme s věskerou odpovednosti, ze tento vyrobek splůuje vsechny príslušné požadavky nasledujíčich směrnic EU a ze byly použity nasledujíci normy nebo normativné dokumenty:
pl Deklaracja zgodnosci UE. Niniejszym oświadczamy na wtasna odpowiedzialnosć, ze produkt ten speltnia wzystkie obrowiazujuce wymogi nakupjecych dyrektyw UE, norm lub dokumentów normatywnych.

2006/42/EC, 2014/30/EU², 2014/53/EU³, 2011/65/EU

EN 62841-1: 2015 + AC:2015, EN 62841-2-1:2018,

EN 55014-1:20172, EN 55014-2:20152

EN 303 446-1:2019 V1.2.1

EN 300 328:2016 V2.1.13

EN 301 489-1:2017 V2.1.1

EN 301 489-17:2017 V3.1.13, EN 50581:2012

C Unterzeichnet fur und im Namen von/ Signed on behalf of and in name of/ Signe pour et au nom de

Festool GmbH

Wertstr. 20, D-73240 Wendlingen
GERMANY

Wendlingen, 2020-12-21

Markus Stark

im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999/ in the specified serial number range (S-Nr.) from 40000000 - 49999999/ dans la plage de numero de série (S-Nr.) de 40000000 - 49999999

2 gilt in Kombination mit Akku/

gilt in Kombination mit Bluetooth® Akku/

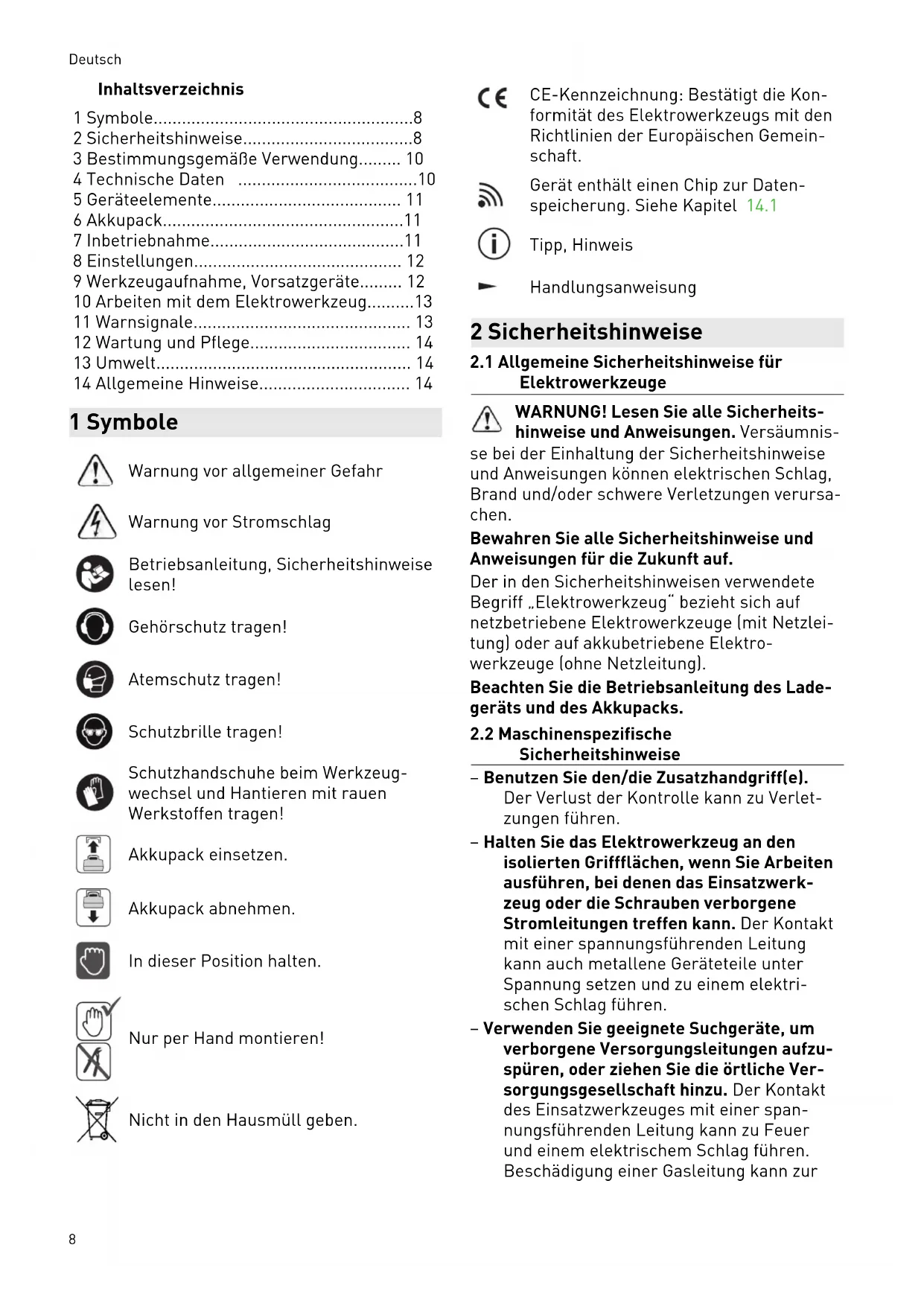

1 Symbole. 8
2 Sicherheitshinweise. 8
3 Bestimmungsgemäß Verwendung. 10
4 Technische Daten 10
5 Geräteelemente 11
6 Akkupack. 11
7 Inbetriebnahme 11
8 Einstellungen 12
9 Werkzeugaufnahme, Vorsatzgeräte 12
10Arbeitenmit demElektrowerkzeug. 13
11 Warnsignale 13
12 Wartung und Pflege 14
13 Umwelt. 14
14 Allgemeine Hinweise. 14

1 Symbole

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen!

Gehorschutz tragen!

Atemschutz tragen!

Schutzbrille tragen!

Schutzhandschuhe beim Werkzeugwechsel und Hantieren mit rauen Werkstoffen/TRagen!

Akkpack einsetzen.

Akkupack abnehmen.

In dieser Position halten.

Nur per Hand montieren!

Nicht in den Hausmull geben.

CE-Kennzeichnung: Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.

Gerät enthalt einen Chip zur Daten speicherung. Siehe Kapitel 14.1

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnis-

se bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Beachten Sie die Betriebsanleitung des Ladgerats und des Akkupacks.

2.2 Maschinenspezifische Sicherheitshinweise

-Benutzen Sie den/die Zusatzhandgriff(e). Der Verlust der Kontrolle kann zu Verletzungen führen.
- Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur

Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

• Halten Sie das Elektrowerkzeug von Magnetfeldern fern. Das Elektrowerkzeug kann sich unerwartet einschalten und Verletzungen verursichen.

Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeitsen.

VORSICHT! Elektrowerkzeug kann blockieren und plötzlichen Rückschlag ver-

ursachen! Sofort ausschalten!

• Halten Sie das Elektrowerkzeug fest mit beiden Händen, jeweils mit einer Hand am Handgriff [1-10] und einer Hand am Zusatzhandgriff [1-7]. Stellen Sie die Drehzahl beim Schrauben korrekt ein. Seien Sie auf ein hohes Reaktionsmoment gefasst, das eine Drehung des Elektrowerkzeugs verursichen und zu Verletzungen führen kann.
• Verwenden Sie das Elektrowerkzeug nicht im Regen oder in feuchter Umgebung. Feuchtigkeit im Elektrowerkzeug kann zu Kurzschluss und Brand führen.
  Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ab-legen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
• Vermeiden Sie ein versehentliches Einsatzen. Das Tragen des Elektrowerkzeugs mit ihrem Finger am Ein-/Ausschalter kann zu Unfällen führen. Wenn Sie das Elektrowerkzeug nicht verwenden, bringen Sie den Schalter für Rechts-/Links-Lauf [1-9] in Mittelstellung, um den Ein-/Ausschalter zu arretieren.
• Keine Netzele oder Fremd-Akkupacks zum Betreiben des Akku-Elektrowerkzeugs verwenden. Keine Fremd-Ladegeräte zum Laden der Akkupacks verwenden. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfälle führen.

Warning vor schädlicher Lichtstrah-Blicken Sie nicht längerere Zeit in den

Lichtstrahl. Richten Sie den Lichtstrahl nicht auf andere Personen oder Tiere. Die optische Strahlung kann die Augen schädigen - [4].

• Verwenden Sie bei stauberzeugenden Arbeitsen eine Staubabsaugung.
• Verwenden Sie nur Einsatzwerkzeuge und Zubehore, die von Festool für these Elektrowerkzeug freigegeben wurden. Durch die Verwendung von nicht freigegebenen Einsatzwerkzeugen oder Zubehör kann es zu erhöhter Verletzungsgefahr und erheblichen Unwuchten kommt. Dies kann die Qualität der Arbeitsergebnisse verschlachtern und den Verschleib des Elektrowerkzeugs erhöhen.

2.3 Sicherheitshinweise bei Verwendung langer Bohrer

• Arbeitsen Sie auf keinen Fall mit einer hohenen Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei hohenen Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
• Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei hoheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
• Üben Sie keinen übermäßigigen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

2.4 Emissionswerte

Schalldruckpegel LPA Schalleistungspegel LWA und Unsicherheit K ermittelt entsprechend EN 62841:

Beim Arbeiten eintretender Schall Schädigung des Gehörs

Gehorschutz benutzen.

Deutsch

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841:

Schrauben < 2,51,5

Bohren 3 1,5

Die angegebenen Emissionswerte (Vibration, Gerausch)

-dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Gerauschbelastung beim Einsatz,
- repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

VORSICHT

Emissionswerte können von den angegebenen Werten abweichen. Dies hangt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks.

Die tatsächliche Belastung während des gesamten Betriebszyklus muss beurteilt werden.
Abhängig von der tatsächlichen Belastung mussen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden.

3 Bestimmungsgemäß Verwendung

Akku-Bohrschrauber geeignet

• zum Bohren in Metall, Holz, Kunststoffen und ähnlichen Materialien,
• zum Ein- und Festschrauben von Schrauben.
• für die Verwendung mit den Festool Akkupacks der Baureihe BP gleicher Spannungskasse.

Fur Schaden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; darunter fallen auch Schaden und Verschleib durch industriellen Dauerbetrieb.

4 Technische Daten

Akku-Bohrschrauber TDC 18/4
Motorspannung 18 V
Leerlaufdrehzahl* 1. Gang		0 - 500 min-1
	2. Gang	0 - 800 min-1
	3. Gang	0 - 2350 min-1
	4. Gang	0 - 3600 min-1
max. Drehmoment weicher Schraubfall (Holz) 50 Nm
	harter Schraubfall (Metall) 75 Nm
Drehmoment einstellbar** 1. Gang / 2. Gang 2 - 20 Nm
Bohrfutter-Spannbereich 1,5 - 13 mm
Bohrdurchmesser max.	Holz	70 mm
	Metall	13 mm
Schrauben in Fichte	bis Ø	10 mm
Werkzeugaufnahme in Bohrspindel		1/4 ″

Akku-Bohrschrauber TDC 18/4

Gewicht entsprechend EPTA-Procedure 01:2014 (mit Zusammenhanggriff, Akkupack BP 18 Li 6,2 AS und Bohrfutter)

2,6 kg

Gewicht mit Centrotec, ohne Zusatzhandgriff, ohne Akkupack. 1,4 kg

• Drehzahl-Angaben mit voll geladenem Akkupack.

** In den unteren Drehmomentstufen ist die maximale Drehzahl reduziert (Werte im Rechtslauf).

5 Geräteelemente

[1-1] TastenzumLösendesAkkupacks
[1-2] Taster Kapazitätsanzeige am Akku-pack
[1-3] Kapazitätsanzeige
[1-4] LED-Lampe
[1-5] Ein-/Ausschalter
[1-6] Spannhals
[1-7] Zusatzhandgriff
[1-8] Gang-Schalter
[1-9] Schalter für Rechts-/Links-Lauf und Einsatzspere/Transportverriegelung
[1-10] Handgriff
[1-11] Einstellrad für Drehmoment/Bohren/ Beleuchtung Dauer Ein und Dauer Aus
[1-12] Gurtelclip
[1-13] Bit-Depot
[1-14] Isolierte Griffflächen (grau schattierter Bereich)

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Akkupack

Vor dem Einsetzen des Akkupacks die Akkuschnittstelle auf Sauberkeit prufen. Eine Verschmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schaden an den Kontakten führen.

Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen.

[2A] Akkupack abnehmen.

[2B] klick Akkupack einsetzen - bis zum Einrasten.

i WeitereInfos zu Ladegerat und Akkupack mit Kapazitätsanzeigefinden Sie in den Betriebsanleitungen von Ladegerat und Akkupack.

7 Inbetriebnahme

VORSICHT

Verletzungsgefahr

• Montage nur bei ausgeschalteten Elektrowerkzeug!

7.1 Gurtelclip [1-12]

Der Gurtelclip ermöglich ein kurzfristiges Befestigen des Elektrowerkzeugs an der Arbeitskleidung. Die Montage ist rechts oder links am Elektrowerkzeug mittels Schraube möglich [3].

7.2 Zusatzhandgriff montieren [5]

WARNING! Immer Zusatzhandgriff verwenden.

Zusatzhandgriff [5-1] auf festen Sitz kon-trollieren.

7.3 Anschlagsstab einsetzen [6]

Mit dem Anschlagsstab [6-1] kann die Bohrtiefe eingestellt werden.

7.4 Ein-/Ausschalten [1-5]

Drucken = EIN, Loslassen = AUS

i Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

Den Schalter für Rechts-/Links-Lauf [1-9] in Mittelstellung bringen, um den Ein-/Ausschalter zu arretieren.

Die LED-Lampe [1-4] leuchtet bei gedrücktem Ein-/Ausschalter [1-5], siehe Kapitel 8.4.

8 Einstellungen

VORSICHT

Verletzungsgefahr

Einstellungen nur bei ausgeschalteten Elektrowerkzeug!

8.1 Drehrichtigungändern [1-9]

• Schalter nach links = Rechtslauf
  -Schalter nach rechts = Linklauf

8.2 Gang wechseln

Mit dem Gang-Schalter [1-8] kann das Getriebe bei ausgeschaltetem Elektrowerkzeug umgeschaltet werden.

8.3 Drehmoment einstellen [1-11]

Schrauben

Drehmoment entsprechend Einstellung am Einstellrad [1-11]:

Stellung 1 = kleines Drehmoment

Stellung 13 = hohes Drehmoment

Signalton bei Erreichen des eingestellen Drehmomentes, Elektrowerkzeug schaltet ab. Elektrowerkzeug lauft erst wieder, wenn der Ein-/Ausschalter [1-5] losgelassen und erneut gedruckt wird.

Bohren

Markierung zeigt auf Bohrersymbol = maximales Drehmoment.

8.4 Beleuchtung einstellen [1-11]

Beleuchtung am Einstellrad [1-11] konfiguieren.

Markierung zeigt auf Stellung 1 bis 13 oder Bohrersymbol Die LED-Lampe [1-4]

schaltet sich jeweils automatisch mit dem Elektrowerkzeug ein und aus. Nach dem Ausschalten leuchtet die LED-Lampe kurze Zeit nach.

Markierung zeigt auf Beleuchtung Dauer Ein / Maximales Drehmoment. Kurzen

Druck auf den Ein-/Ausschalter [1-5] ausüben, um die LED-Lampe dauerhaft einzuschalten. Nach 10 Minuten schaltet die LED-Lampe automatisch aus.

Markierung zeigt auf Beleuchtung Dauer Aus / Maximales Drehmoment. LED-Lam

peist dauerhaft ausgeschaltet.

8.5 Festool Work App

Mithilfe der Festool Work App kann das Elektrowerkzeug konfiguriert werden.

i Verbindung des Akkupacks via Bluetooth, siehe Betriebsanleitung Akkupack.

9 Werkzeugaufnahme, Vorsatzgeräte

WARNING

Verletzungsgefahr

Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug abnehmen.

VORSICHT

Verletzungsgefahr durch heiBes und scharfes Einsatzwerkzeug

Keine stumpfen und defekten Einsatzwerk-zeuge verwenden.
Schutzhandschuhe tragen beim Hantieren mit Einsatzwerkzeug.

Vor dem ersten Gebrauch: Bohrspindel mit etwas Mehrzweckfett bestreichen.

9.1 CENTROTEC Werkzeugfutter [7]

Schneller Wechsel von Einsatzwerkzeugen mit CENTROTEC-Schaft.

WARNING! CENTROTEC-Einsatzwerkzeuge nur in CENTROTEC-Werkzeugfutter einspannen.

Beim Wechseln Schutzhandschuhe tragien!

9.2 Bohrfutter [8]

Zum Einspannen von Bohrern und Bits mit max.
Schaftdurchmesser 13 mm.

WARNING! Einsatzwerkzeug zentrisch im Bohrfutter einspannen.

9.3 Winkelvorsatz [9]

Bohren und Schrauben im rechten Winkel zum Elektrowerkzeug (teilweise Zubehör).

9.4 Werkzeugaufnahme in der Bohrspindel [10]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

9.5 Exzentervorsatz [11]

Randnahes Schrauben mit Bits nach ISO 1173 (teilweise Zubehör).

9.6 Tiefenanschlag [12]

Der Tiefenanschlag (teilweise Zubehör) ermöglich eine Schraube mit definierten Tiefe einzuschrauben. Sie können das Maß einstellen, um welches der Schraubenkopf über die Werkstückoberfläche übersteht oder im Werkstück versenkt werden soll.

Tiefeneinstellung

Stellen Sie durch Drehen des Gehäuses [12-1] die gewünschte Einschraubtiefe fest

ein. Jede Rastung ändert die Einschraubtiefe um 0,1 mm.

Zum Ausschrauben einer Schraube, muss vorher die Hülse A/B abgenommen werden.

10 Arbeiten mit dem Elektrowerkzeug

WARNING

Verletzungsgefahr

Elektrowerkzeug nur ausgeschaltet auf die Schraube aufsetzen!
Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewogen kann.
Die Hande vom drehenden Einsatzwerkzeug fernhalten.

VORSICHT

Verbrennungsgefahr Werkzeugaufnahme und Einsatzwerkzeug können im Betrieb sehr heißt werden!

Vor dem Einhängen am Gurtelclip abkühlen lessen.

10.1 KickbackStop

WARNING

Verletzungsgefahr Die KickbackStop Funktion garantiert keinen vollständigen Schutz vor einem Ruckschlag.

Arbeiten Sie stets konzentriert und beachten Sie alle Sicherheits- und Warnhinweise.

Der KickbackStop lost aus, wenn das Einsatzwerkzeug blockiert und das Elektrowerkzeug dadurch plottlich und

unerwartet um die Schraubachse rotiert. Das Elektrowerkzeug schaltet ab, piept einmal und die LED-Lampe blinkt fortlaufend.

Nach Auslösen des KickbackStops:

Ein-/Ausschalter [1-5] loslassen.
- Ursache für Blockade beseitigen.
Ein-/Ausschalter erneut drucken.

10.2 Bit-Depot [1-13]

VORSICHT

Verletzungsgefahr durch Metallspane im Bit-Depot.

• Bit-Depot regelmäßig reinigen und von Spanen befreien.

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

11 Warnsignale

Warnsignale treten bei folgenden Betriebszuständen auf und das Elektrowerkzeug schaltet ab:

Signalton LED-Lampe Ursache Maßnahme

Piept einmal. - Akkupack leer/inkompatibel. Akkupack laden/wechseln.

Elektrowerkzeug überlastet. Elektrowerkzeug weniger belasten.

Bei Betätigung des Ein-/ Ausschalters: Elektrowerkzeug ist überhitzt.

Elektrowerkzeug nach dem Abkühlen wieder in Betrieb fühmen.

Pieptomal.Blinkfortlaufend.KickbackStopausgelost.SieheKapitel 10.1

Signalton LED-Lampe Ursache Maßnahme

Piept zweimal. - Eingestelltes Drehmoment erreicht.

Piept fortlaufend. - Elektrowerkzeug defekt. Zur Fehlerbehebung den Her-

…

steller kontaktieren.

12 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeitens stets den Akkupack von dem Elektrowerkzeug abnehmer.
Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorghäusers erfordern,)dürfen nur von einer autorisierten Kunden-dienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Zur Sicherung der Luftzirkulation mussen die Kühlluftöffnungen im Motorbehause stets frei und sauber gehalten werden.

Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

13 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zufahren. Geltende nationale Vorschriften be-achten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zur REACH: www.festool.com/ reach

14 Allgemeine Hinweise

14.1 Informationen zum Datenschutz

Das Elektrowerkzeug enthalt einen Chip zur automatischen Speicherung von Maschinen- und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug. Die Daten können mit speziellen Geräten kontaktlos ausgegeben werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätssverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten - ohne ausdrückliche Einwilligung des Kunden - erfolgt nicht.

14.2 Bluetooth®

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Systems AG & Co. KG und somit von Festsool unter Lizenz verwendet.

Contents

4 Technische gegevens

7.1 Bältesklämma [1-12]
