MODE D'EMPLOI KBKA 65 FESTOOL

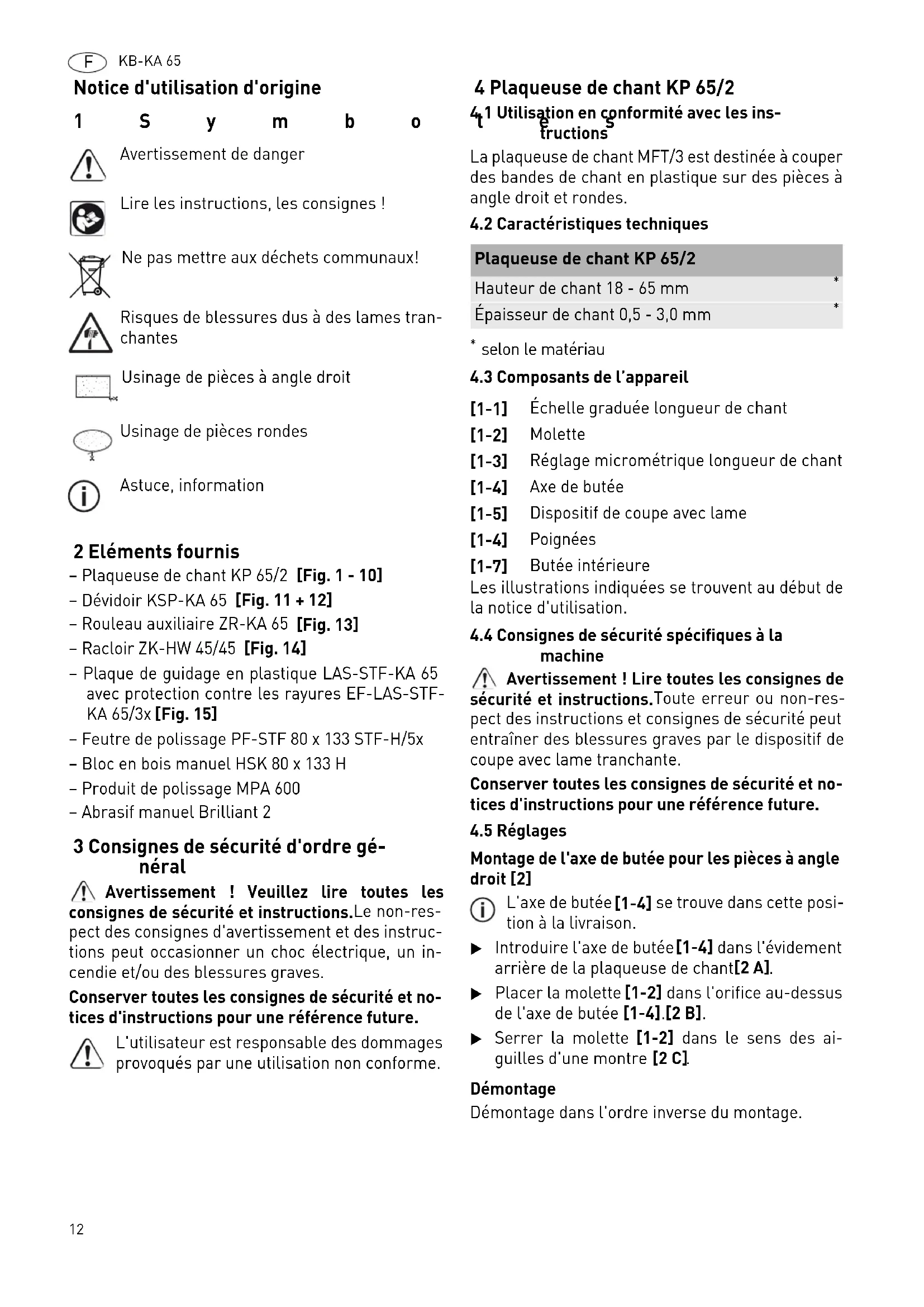

Notice d'utilisation d'origine 1Symboles 2 Eléments fournis – Plaqueuse de chant KP 65/2 [Fig. 1 - 10] – Dévidoir KSP-KA 65 [Fig. 11 + 12] – Rouleau auxiliaire ZR-KA 65 [Fig. 13] – Racloir ZK-HW 45/45 [Fig. 14] – Plaque de guidage en plastique LAS-STF-KA 65 avec protection contre les rayures EF-LAS-STF- KA 65/3x [Fig. 15] – Feutre de polissage PF-STF 80 x 133 STF-H/5x – Bloc en bois manuel HSK 80 x 133 H – Produit de polissage MPA 600 – Abrasif manuel Brilliant 2 3 Consignes de sécurité d'ordre gé- néral Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Le non-res- pect des consignes d'avertissement et des instruc- tions peut occasionner un choc électrique, un in- cendie et/ou des blessures graves. Conserver toutes les consignes de sécurité et no- tices d'instructions pour une référence future. L'utilisateur est responsable des dommages provoqués par une utilisation non conforme. 4 Plaqueuse de chant KP 65/2

4.1 Utilisation en conformité avec les ins-

tructions La plaqueuse de chant MFT/3 est destinée à couper des bandes de chant en plastique sur des pièces à angle droit et rondes.

4.2 Caractéristiques techniques

4.3 Composants de l’appareil

Les illustrations indiquées se trouvent au début de la notice d'utilisation.

4.4 Consignes de sécurité spécifiques à la

machine Avertissement ! Lire toutes les consignes de sécurité et instructions. Toute erreur ou non-res- pect des instructions et consignes de sécurité peut entraîner des blessures graves par le dispositif de coupe avec lame tranchante. Conserver toutes les consignes de sécurité et no- tices d'instructions pour une référence future.

Montage de l'axe de butée pour les pièces à angle droit [2] L'axe de butée [1-4] se trouve dans cette posi- tion à la livraison.

Introduire l'axe de butée [1-4] dans l'évidement arrière de la plaqueuse de chant [2 A]

Placer la molette [1-2] dans l'orifice au-dessus de l'axe de butée [1-4]

Serrer la molette [1-2] dans le sens des ai- guilles d'une montre [2 C]

Démontage Démontage dans l'ordre inverse du montage. Avertissement de danger Lire les instructions, les consignes ! Ne pas mettre aux déchets communaux! Risques de blessures dus à des lames tran- chantes Usinage de pièces à angle droit Usinage de pièces rondes Astuce, information Plaqueuse de chant KP 65/2 Hauteur de chant 18 - 65 mm

Épaisseur de chant 0,5 - 3,0 mm

[1-1] Échelle graduée longueur de chant [1-2] Molette [1-3] Réglage micrométrique longueur de chant [1-4] Axe de butée [1-5] Dispositif de coupe avec lame [1-4] Poignées [1-7] Butée intérieureKB-KA 65

Montage de l'axe de butée pour les pièces rondes [3]

Introduire l'axe de butée [1-4] dans l'évidement sur la partie inférieure du réglage micromé- trique pour la longueur de chant [1-3] [3 A]

Placer la molette [1-2] dans l'orifice au-dessus de l'axe de butée [1-4]

Serrer la molette [1-2] dans le sens des ai- guilles d'une montre [3 C]

Desserrer la molette [1-2] par un demi-tour dans le sens inverse des aiguilles d'une montre de sorte que le réglage micrométrique puisse être facilement déplacé pour la longueur de chant [1-3] [3 D]

Démontage Démontage dans l'ordre inverse du montage. Fabrication en série : pour des pièces rondes du même rayon, il est possible de régler de fa- çon identique la position du dispositif de coupe avec lame [1-5] pour toutes les bandes de chant.

Opération "Coupe de la bande de chant" (voir chapitre Coupe de bande de chant sur des pièces rondes).

Serrer la molette [1-2] avant de couper la bande de chant. La position du dispositif de coupe avec lame [1-5] est désormais réglée et fixée de la même façon pour toutes les autres bandes de chant.

Opération "Coupe de la bande de chant" (voir chapitre Coupe de bande de chant sur des pièces rondes).

Serrer la molette [1-2] avant de couper la bande de chant. La position du dispositif de coupe avec lame [1-5] est désormais réglée et fixée de la même façon pour toutes les autres bandes de chant.

4.6 Travail avec l'outil

Coupe de bande de chant sur des pièces à angle droit

Montage de l'axe de butée [1-4] pour les pièces à angle droit (voir chapitreMontage de l'axe de butée pour les pièces à angle droit [2]).

Pousser la bande de chant dépassant entre les deux parties du dispositif de coupe avec lame [1-5] [4]

Appuyer la plaqueuse de chant jusqu'à l'axe de butée [1-4] en parallèle sur la pièce [4]

Appuyer les poignées [1-4] et couper la bande de chant [5]

Attention, lame tranchante ! Risques de blessures ! Ne pas mettre les doigts dans le dispositif de coupe avec lame [1-5]

Coupe de bande de chant sur des pièces rondes

Montage de l'axe de butée [1-4] pour les pièces rondes (voir chapitreMontage de l'axe de butée pour les pièces rondes [3]).

Coller la bande de chant sur la pièce.

Env. 10 cm avant l'emplacement de coupe, éloi- gner le dispositif avec la bande de chant de la pièce.

Appliquer de la colle jusqu'à l'emplacement de coupe et laisser dépasser la bande de chant de la pièce afin que la bande de chant ne soit pas collée à la pièce [6]

Marquer la bande de chant à l'emplacement de coupe [6 B]

Faire dérouler la bande de chant dépassant sur l'axe de butée [1-4] et la pousser dans le dispo- sitif de coupe avec lame [1-5] [7]

Appuyer la plaqueuse de chant jusqu'à l'axe de butée [1-4] de l'avant sur la pièce et faire tou- cher la bande de chant déjà encollée sur la bu- tée intérieure [1-7] [7]

Placer la plaqueuse de chant de sorte que le marquage se situe environ entre les deux par- ties du dispositif de coupe avec lame [1-5]

Le réglage micrométrique pour la longueur de chant [1-3] permet un ajustage précis de la bande de chant sur le marquage [8]

L'échelle graduée de la longueur de chant [1-1] affiche la longueur de coupe de la bande de chant :

• Rotation dans le sens des aiguilles d'une montre : la bande de chant devient plus courte, la coupe de la bande de chant est plus importante

• Rotation dans le sens inverse des aiguilles d'une montre : la bande de chant devient plus longue, la coupe de la bande de chant est moindre

Si le marquage se trouve exactement derrière la lame du dispositif de coupe [1-5] , appuyer les poignées [1-4] et couper la bande de chant [9]

Attention, lame tranchante ! Risques de blessures! Ne pas mettre les doigts dans le dispositif de coupe avec lame [1-5]

Après la coupe, placer la bande de chant encol- lée par ex. avec un décapeur thermique sur la pièce.14 KB-KA 65

Dispositif de coupe avec lame Le dispositif de coupe avec lame [1-5] permet une coupe précise et nette. – Utiliser uniquement des lames non endomma- gées et tranchantes. – Remplacer les lames émoussées ou endomma- gées. Remplacement des lames [10]

Desserrer les vis [10-1] avec un tournevis cru- ciforme.

Maintenir les plaquettes d'écartement [10-3] en position.

Placer les lames [10-2] sur les plaquettes d'écartement [10-3]

Serrer les vis [10-1] avec un tournevis cruci- forme. 5 Dévidoir KSP-KA 65 Utilisation en conformité avec les instructions Pour le guidage en toute sécurité de chants sen- sibles et fins vers la plaqueuse de chant KA 65. Guidage en toute sécurité de chants longs sans abîmer ou salir. Longueur de chants jusqu'à 8 m (pour une épais- seur de chants de 2 mm). Guidage des machines simple même avec des chants longs. 6 Rouleau auxiliaire ZR-KA 65 Utilisation en conformité avec les instructions Usinage sûr de chants épais et fragiles en contre- plaqué, grâce à un plus grand rayon de courbure du chant. Pour le façonnage de chants d'arrondis étroits et de pièces profilées. Présente un point supplémentaire de pression en collant le chant pour une pression forte du chant sur le matériau en plaque. 7 Racloir ZK-HW 45/45 Utilisation en conformité avec les instructions Recouvrement des derniers restes après le frai- sage du chant (chants en plastique) sans endom- mager la surface de la pièce. Lissage de coups de lames causés par le fraisage (arrondis R1; R1,5 et R2 mm). Ébarbage des chants, usinage d'arrondi et net- toyage pour des arêtes en plastique et en biais fines/arêtes d'onglet (arrondis R1; R1,5 et R2 mm). Guidage optimal du racloir en le plaçant sur la fi- celle. Extrêmement durable et résistant à l'usure grâce à l'acier plein au carbure. 8 Plaque de guidage en plastique LAS-STF-KA 65 avec protection contre les rayures EF-LAS-STF- KA 65/3x Utilisation en conformité avec les instructions Pour l'utilisation de la plaqueuse de chant sur des surfaces sensibles ou à haute brillance. Avec StickFix, le changement du feutre est simple et rapide. 9 Feutre de polissage PF-STF 80 x 133 STF-H/5x Utilisation en conformité avec les instructions Pour polir des arêtes avec haut degré de brillance en combinaison avec le produit de polissage MPA 6000 et le bloc en bois manuel HSK 80 x 133. 10 Bloc en bois manuel HSK 80x133 H Utilisation en conformité avec les instructions Bloc en bois manuel pour abrasifs Stickfix, feutre de polissage et feutre à polir aux dimensions 80 x 133 mm. 11 Produit de polissage MPA 600 Utilisation en conformité avec les instructions Produit de polissage MPA 600 pour polir des arêtes avec haut degré de brillance avec le bloc en bois manuel et le feutre à polir ou une polisseuse Fes- tool. 12 Abrasif manuel Brilliant 2 Utilisation en conformité avec les instructions Abrasif manuel adapté pour bloc en bois manuel Brilliant 2, grain P 320, pour lisser des marquages de fraisage sur le chant. 13 Accessoires N'utiliser que des accessoires et consommables homologués par Festool. Voir le catalogue Festool ou www.festool.com. Seuls le fabricant et un atelier homo- logué sont habilités à effectuer toute réparation ou service . Les adresses à proximité sont disponibles sur : www.festool.com/serviceKB-KA 65

Utilisez uniquement des pièces de re- change Festool d'origine.Référence sur : www.festool.com/service 14 Environnement Ne jetez pas l'appareil avec les ordures ména- gères ! Eliminez l'appareil, les accessoires et les emballages de façon compatible avec l'environne- ment. Respectez les prescriptions nationales en vi- gueur. Informations à propos de REACh : www.festool.com/reach EKAT
