NÁVOD K OBSLUZE KBKA 65 FESTOOL

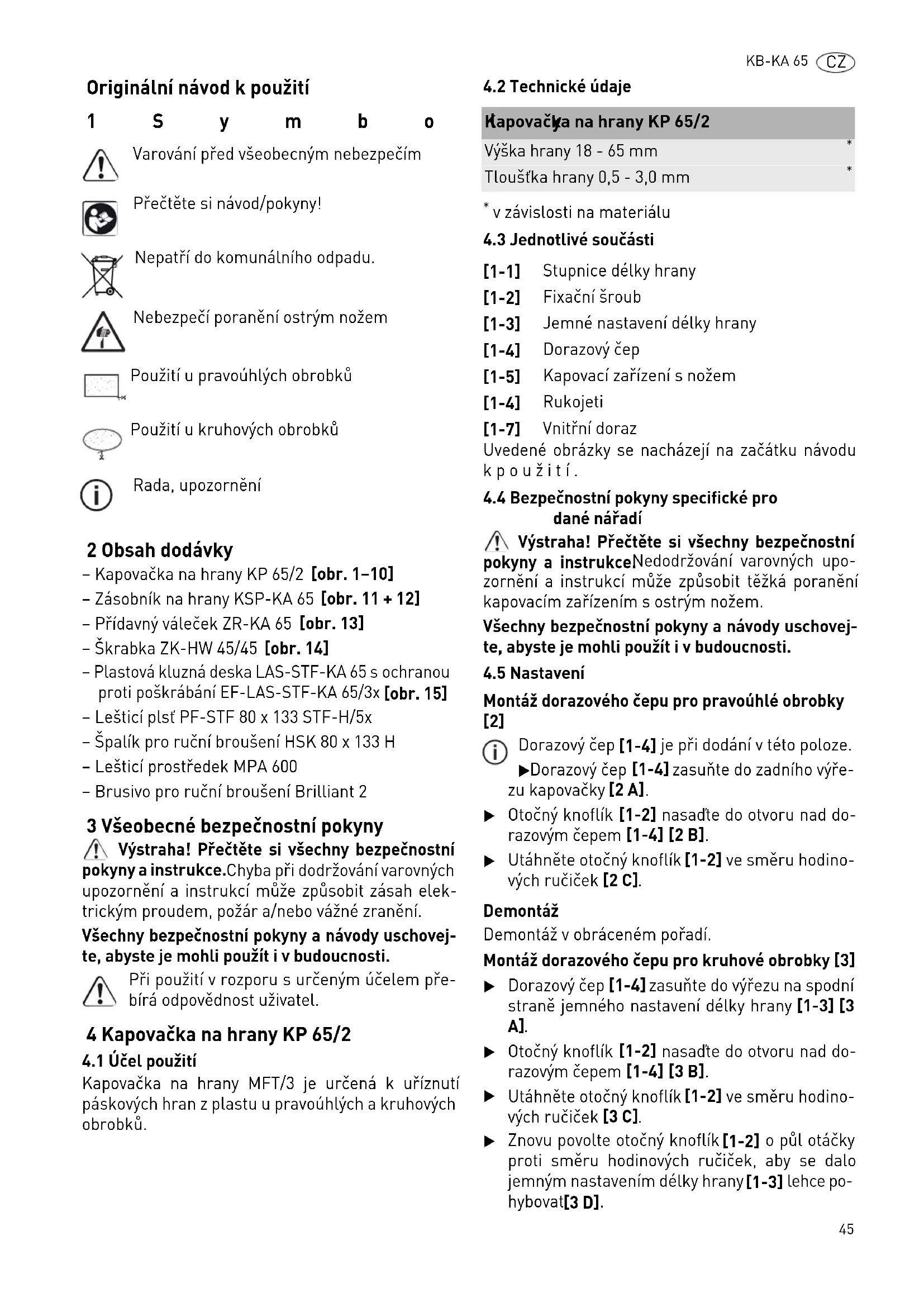

Originální návod k použití 1Symboly 2 Obsah dodávky – Kapovačka na hrany KP 65/2 [obr. 1–10] – Zásobník na hrany KSP-KA 65 [obr. 11 + 12] – Přídavný váleček ZR-KA 65 [obr. 13] – Škrabka ZK-HW 45/45 [obr. 14] – Plastová kluzná deska LAS-STF-KA 65 sochranou proti poškrábání EF-LAS-STF-KA 65/3x [obr. 15] – Lešticí plsť PF-STF 80 x 133 STF-H/5x – Špalík pro ruční broušení HSK 80 x 133 H – Lešticí prostředek MPA 600 – Brusivo pro ruční broušení Brilliant 2 3 Všeobecné bezpečnostní pokyny Výstraha! Přečtěte si všechny bezpečnostní pokyny a instrukce. Chyba při dodržování varovných upozornění a instrukcí může způsobit zásah elek- trickým proudem, požár a/nebo vážné zranění. Všechny bezpečnostní pokyny a návody uschovej- te, abyste je mohli použít i v budoucnosti. Při použití v rozporu s určeným účelem pře- bírá odpovědnost uživatel. 4 Kapovačka na hrany KP 65/2

Kapovačka na hrany MFT/3 je určená k uříznutí páskových hran z plastu u pravoúhlých a kruhových obrobků.

v závislosti na materiálu

4.3 Jednotlivé součásti

Uvedené obrázky se nacházejí na začátku návodu kpoužití.

4.4 Bezpečnostní pokyny specifické pro

dané nářadí Výstraha! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování varovných upo- zornění a instrukcí může způsobit těžká poranění kapovacím zařízením s ostrým nožem. Všechny bezpečnostní pokyny a návody uschovej- te, abyste je mohli použít i v budoucnosti.

Montáž dorazového čepu pro pravoúhlé obrobky [2] Dorazový čep [1-4] je při dodání v této poloze.

Dorazový čep [1-4] zasuňte do zadního výře- zu kapovačky [2 A]

Otočný knoflík [1-2] nasaďte do otvoru nad do- razovým čepem [1-4] [2 B]

Utáhněte otočný knoflík [1-2] ve směru hodino- vých ručiček [2 C]

Demontáž Demontáž v obráceném pořadí. Montáž dorazového čepu pro kruhové obrobky [3]

Dorazový čep [1-4] zasuňte do výřezu na spodní straně jemného nastavení délky hrany [1-3]

Otočný knoflík [1-2] nasaďte do otvoru nad do- razovým čepem [1-4] [3 B]

Utáhněte otočný knoflík [1-2] ve směru hodino- vých ručiček [3 C]

Znovu povolte otočný knoflík [1-2] o půl otáčky proti směru hodinových ručiček, aby se dalo jemným nastavením délky hrany [1-3] lehce po- hybovat [3 D]

Varování před všeobecným nebezpečím Přečtěte si návod/pokyny! Nepatří do komunálního odpadu. Nebezpečí poranění ostrým nožem Použití u pravoúhlých obrobků Použití u kruhových obrobků Rada, upozornění Kapovačka na hrany KP 65/2 Výška hrany 18 - 65 mm

[1-1] Stupnice délky hrany [1-2] Fixační šroub [1-3] Jemné nastavení délky hrany [1-4] Dorazový čep [1-5] Kapovací zařízení s nožem [1-4] Rukojeti [1-7] Vnitřní doraz46 KB-KA 65

Demontáž Demontáž v obráceném pořadí. Sériová výroba: U kruhových obrobků se stej- ným poloměrem lze polohu kapovacího zaříze- ní s nožem [1-5] nastavit stejně pro všechny pásko- vé hrany.

Postup „Uříznutí páskové hrany“ (viz kapitola Uříznutí páskové hrany u kruhových obrobků).

Před uříznutím páskové hrany utáhněte otočný knoflík [1-2]

Poloha kapovacího zařízení s nožem [1-5] je nyní nastavená stejně pro všechny další páskové hrany a zafixovaná.

Postup „Uříznutí páskové hrany“ (viz kapitola Uříznutí páskové hrany u kruhových obrobků).

Před uříznutím páskové hrany utáhněte otočný knoflík [1-2]

Poloha kapovacího zařízení s nožem [1-5] je nyní nastavená stejně pro všechny další páskové hrany a zafixovaná.

Uříznutí páskové hrany u pravoúhlých obrobků

Namontujte dorazový čep [1-4] pro pravoúhlé obrobky (viz kapitola Montáž dorazového čepu pro pravoúhlé obrobky [2]).

Přečnívající páskovou hranu zasuňte mezi ka- povací zařízení s nožem [1-5] [4]

Kapovačku přitlačte až k dorazovému čepu [1-

rovnoběžně k obrobku [4]

Stiskněte k sobě rukojeti [1-4] a uřízněte pás- kovou hranu [5]

Pozor, ostrý nůž! Nebezpečí poranění! Nedá- vejte prsty mezi kapovací zařízení s nožem [1-5]

Uříznutí páskové hrany u kruhových obrobků

Namontujte dorazový čep [1-4] pro kruhové ob- robky (viz kapitola Montáž dorazového čepu pro kruhové obrobky [3]).

Nalepte na obrobek páskovou hranu.

Cca 10 cm před místem řezu posuňte nářadí s páskovou hranou směrem od obrobku.

Naneste lepidlo až k místu řezu a nechte pásko- vou hranu odstávat od obrobku, aby se pásková hrana nepřilepila k obrobku [6]

Označte páskovou hranu v místě řezu [6 B]

Veďte odstávající páskovou hranu přes dorazový čep [1-4] a zasuňte ji mezi kapovací zařízení snožem [1-5] [7]

Kapovačku přitlačte zepředu až k dorazovému čepu [1-4] k obrobku a již přilepenou páskovou hranu nechte narazit na vnitřní doraz [1-7] [7]

Kapovačku umístěte tak, aby se značka nachá- zela přibližně mezi kapovacím zařízením snožem [1-5]

Pomocí jemného nastavení délky hrany [1-3] lze provést přesné nastavení páskové hrany podle značky [8]

Na stupnici délky hrany [1-1] je vidět, kolik pás- kové hrany se uřízne

• Otočení ve směru hodinových ručiček: Pásková hrana bude kratší, uřízne se více páskové hrany

• Otočení proti směru hodinových ručiček: Pásková hrana bude delší, uřízne se méně páskové hrany

Když se značka nachází hned za nožem kapova- cího zařízení [1-5] , stiskněte k sobě rukojeti [1-

a uřízněte páskovou hranu [9]

Pozor, ostrý nůž! Nebezpečí poranění! Nedá- vejte prsty mezi kapovací zařízení s nožem [1-5]

Po uříznutí připevněte páskovou hranu s naneseným lepidlem např. horkovzdušnou pistolí.

Kapovací zařízení s nožem Kapovací zařízení s nožem [1-5] umožňuje přesný ačistý řez. – Používejte pouze ostré a nepoškozené nože. – Tupé nebo poškozené nože vyměňte. Výměna nožů [10]

Křížovým šroubovákem povolte šrouby [10-1]

Distanční destičky [10-3] nechte na místě.

Položte nože [10-2] na distanční destičky [10-

Křížovým šroubovákem utáhněte šrouby [10-1]

5 Zásobník na hrany KSP-KA 65 Účel použití Pro spolehlivé přivádění choulostivých atenkých hran kolepovačce hran KA 65. Spolehlivé přivádění dlouhých hran bez poškození nebo znečištění. Možné délky hran až 8 m (při tloušťce hrany 2 mm). Snadné vedení stroje ipři dlouhých hranách.KB-KA 65

6 Přídavný váleček ZR-KA 65 Účel použití Bezpečné zpracování tlustých alámavých dýhových hran - díky velkému poloměru ohybu hrany. Pro lemování malých poloměrů atvarových dílů. Poskytuje dodatečný tlakový bod při olepování hra- ny pro silnější přitlačení hrany na materiál desky. 7 Škrabka ZK-HW 45/45 Účel použití Začištění posledních přesahů po frézování hrany (plastové hrany) bez poškození povrchu obrobku. Vyhlazování nerovností zbylých po frézování (polo- měry R1; R1,5 aR2 mm). Srážení hran, zaoblování azačišťování utenkých plastových hran ašikmých hran/zkosených hran (poloměry R1; R1,5 aR2 mm). Optimální vedení cidliny opřením oumístěný prová- zek. Svelmi dlouhou životností anízkým opotřebením díky tvrdokovu. 8 Plastová kluzná deska LAS-STF- KA 65 sochranou proti poškrábání EF-LAS-STF-KA 65/3x Účel použití Pro použití olepovačky hran na choulostivých nebo vysoce lesklých površích. Se StickFix pro rychlou asnadnou výměnu plstě- ných potahů. 9 Lešticí plsť PF-STF 80 x 133 STF- H/5x Účel použití Knaleštění vysoce lesklých hran vkombinaci sleš- těnkou MPA 6000 ašpalíkem na ruční broušení HSK 80 x 133. 10 Špalík pro ruční broušení HSK 80x133 H Účel použití Špalík pro ruční broušení pro upnutí brusných ko- toučů StickFix, brusného rouna alešticí plsti oroz- měrech 80 x 133mm. 11 Lešticí prostředek MPA 600 Účel použití Lešticí prostředek MPA 600 pro vyleštění hran svy- sokým leskem špalíkem pro ruční broušení alešticí plstí nebo leštičkou Festool. 12 Brusivo pro ruční broušení Brilliant 2 Účel použití Vhodné brusivo pro špalík pro ruční broušení Brilli- ant 2, zrnitost P 320, pro vyhlazení stop po frézování na hraně. 13 Příslušenství Používejte pouze příslušenství a spotřební materiál schválený firmou Festool. Viz katalog Festool nebo www.festool.com. Servis a opravy smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.com/service 14 Životní prostředí Nevyhazujte zařízení do domovního odpadu! Ne- chte ekologicky zlikvidovat zařízení, příslušenství a obaly! Dodržujte platné národní předpisy. Informace k REACh: www.festool.com/reach EKAT
