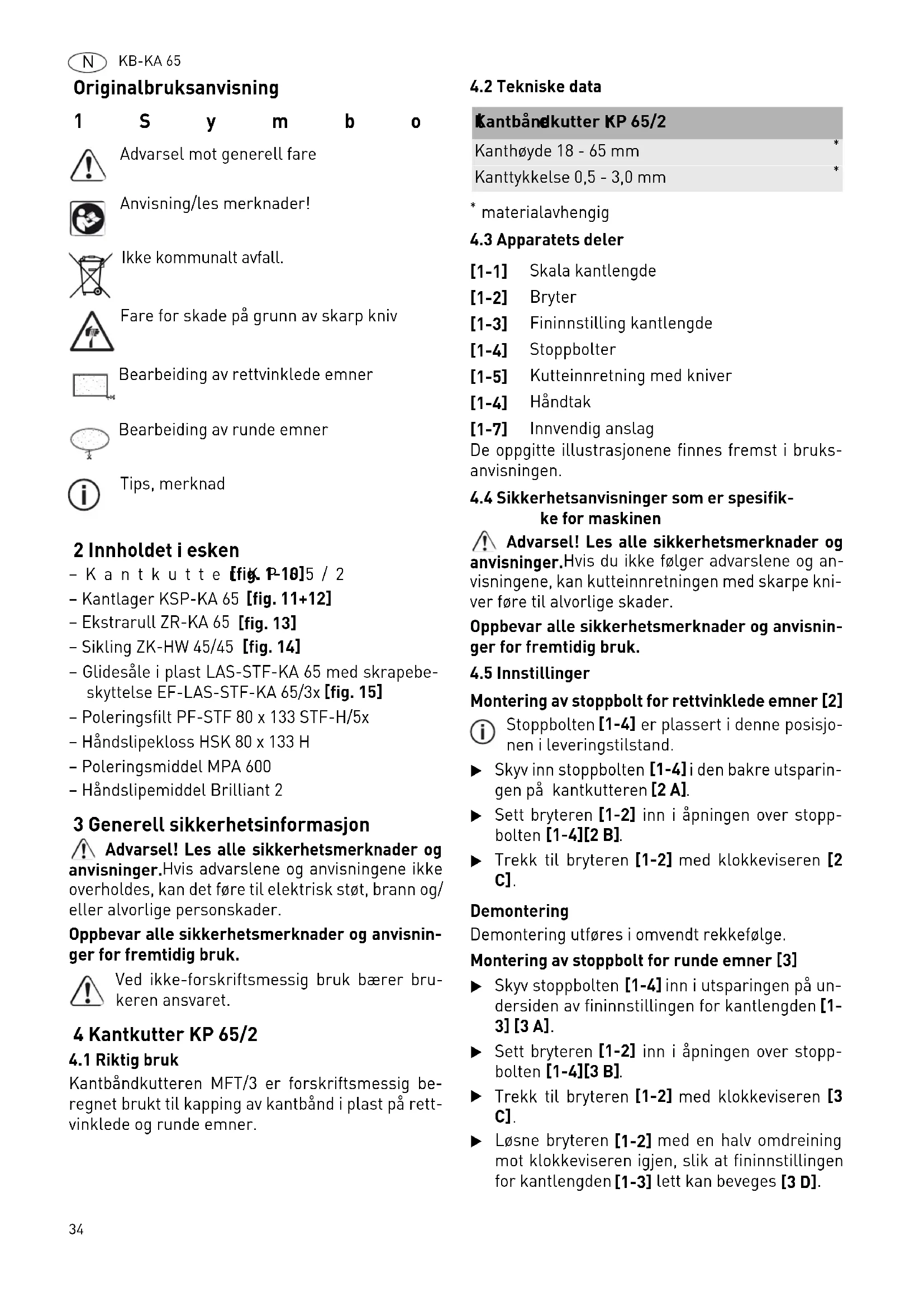

BRUKSANVISNING KBKA 65 FESTOOL
Bearbetning av runda arbetsobjekt
Tips, information
2 Medföljande delar
- Kantklipp KP 65/2 [bild 1 - 10]
- Kantlistmagasin KSP-KA 65 [bild 11 + 12]
- Extrarulle ZR-KA 65 [bild 13]
- Lacksickel ZK-HW 45/45 [bild 14]
- Plast-glidplatta LAS-STF-KA 65 med skrapskydd EF-LAS-STF-KA 65/3 st [bild 15]
- Polerfilt PF-STF 80 x 133 STF-H/5 st
- Handslipkloss HSK 80 x 133 H
- Polermedel MPA 600
- Handslippapper Brilliant 2
Enkel maskinføring også ved lange kanter.
6 Ekstrarulle ZR-KA 65
Fare for skade på grunn av skarp kniv
Bearbeiding av rettvinklede emner
Bearbeiding av runde emner
Tips, merknad
2 Innholdet i esken
- Kantkutte [fig. P-10]5 / 2
- Kantlager KSP-KA 65 [fig. 11+12]
- Ekstrarull ZR-KA 65 [fig. 13]
- Sikling ZK-HW 45/45 [fig. 14]
- Glidesåle i plast LAS-STF-KA 65 med skrapebe-skyttelse EF-LAS-STF-KA 65/3x [fig. 15]
- Poleringsfilt PF-STF 80 x 133 STF-H/5x
- Håndslipekloss HSK 80 x 133 H
- Poleringsmiddel MPA 600
- Håndslipemiddel Brilliant 2
3 Generell sikkerhetsinformasjon
Advarsel! Les alle sikkerhetsmerknader og anvisninger. Hvis advarslene og anvisningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.
Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.
Kantbåndkutteren MFT/3 er forskriftsmessig beregnet brukt til kapping av kantbånd i plast på rettvinklede og runde emner.
4.2 Tekniske data
Kantbåndkutter KP 65/2
Kanthøyde 18 - 65 mm
Kanttykkelse 0,5 - 3,0 mm
* materialavhengig
4.3 Apparatets deler
[1-1] Skala kantlengde
[1-2] Bryter
[1-3] Fininnstilling kantlengde
[1-4] Stoppbolter
[1-5] Kutteinnretning med kniver
[1-4] Håndtak
[1-7] Innvendig anslag
De oppgitte illustrasjonene finnes fremst i bruksanvisningen.
4.4 Sikkerhetsanvisninger som er spesifikke for maskinen
Advarsel! Les alle sikkerhetsmerknader og anvisninger. Hvis du ikke følger advarslene og anvisningene, kan kutteinnretningen med skarpe kniver føre til alvorlige skader.
Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.
4.5 Innstillinger
Montering av stoppbolt for rettvinklede emner [2]
i Stoppbolten [1-4] er plassert i denne posisjonen i leveringstilstand.
▶ Skyv inn stoppbolten [1-4] i den bakre utsparingen på kantkutteren [2 A].
▶ Sett bryteren [1-2] inn i åpningen over stopp-bolten [1-4][2 B].
▶ Trekk til bryteren [1-2] med klokkeviseren [2 C].
Demontering
Demontering utføres i omvendt rekkefølge.
Montering av stoppbolt for runde emner [3]
▶ Skyv stoppbolten [1-4] inn i utsparingen på undersiden av fininnstillingen for kantlengden [1-3] [3 A].
▶ Sett bryteren [1-2] inn i åpningen over stopp-bolten [1-4][3 B].
▶ Trekk til bryteren [1-2] med klokkeviseren [3 C].
Løsne bryteren [1-2] med en halv omdreining mot klokkeviseren igjen, slik at fininnstillingen for kantlengden [1-3] lett kan beveges [3 D].
Demontering
Demontering utføres i omvendt rekkefølge.
Serieproduksjon: På runde emner med samme radius kan posisjonen til kutteinnretningen med kniver [1-5] stilles inn likt for alle kantbånd.
▶ Fremgangsmåte "Kutte kantbånd" (se kapittel Kutte kantbånd på runde emner).
▶ Trekk til bryteren[1-2] før kantbåndet kuttes.
Posisjonen av kutteinnretningen med kniver[1-5] er nå stilt inn likt for alle kantbånd og festet.
▶ Fremgangsmåte "Kutte kantbånd" (se kapittel Kutte kantbånd på runde emner).
▶ Trekk til bryteren[1-2] før kantbåndet kuttes.
Posisjonen av kutteinnretningen med kniver[1-5] er nå stilt inn likt for alle kantbånd og festet.
4.6 Arbeide med apparatet
Kutte kantbånd på rettvinklede emner
▶ Monter stoppbolten [1-4] for rettvinklede emner (se kapittel Montering av stoppbolt for rettvinklede emner [2]).
▶ Skyv enden på kantbåndet som er til overs, inn mellom kutteinnretningen med kniver [1-5] [4].
▶ Trykk kantkutteren parallelt mot emnet helt mot stoppbolten [1-4] [4].
▶ Trykk håndtakene [1-4] sammen og kutt kantbåndet [5].
Forsiktig, skarpe kniver! Fare for ulykker! Hold ikke fingrene mellom kutteinnretningen med kniver [1-5].
▶ Monter stoppbolten [1-4] for runde emner (se kapittel Montering av stoppbolt for runde emner [3]).
▶ Lim kantbåndet til emnet.
▶ Beveg maskinen med kantbåndet bort fra emnet ca. 10 cm før kuttpunktet.
Påfør lim helt til kuttpunktet, men hold kantbåndet ut fra emnet, slik at kantbåndet ikke limes fast til emnet [6].
▶ Marker kuttpunktet på kantbåndet [6 B].
Før kantbåndet rundt stoppbolten [1-4] og skyv enden på kantbåndet gjennom kutteinnretningen med kniver [1-5] [7].
▶ Press kantkutteren forfra mot emnet helt til stoppbolten [1-4] og la det allerede fastlimte kantbåndet støte mot det innvendige anslaget [1-7] [7].
▶ Plasser kantkutteren slik at markeringen befinner seg mellom kutteinnretningen med kniver [1-5].
Med fininnstillingen for kantlengde[1-3] kan du justere kantbåndet mer nøyaktig etter markeringen [8].
På skalaen for kantlengde [1-1] kan du se om mer eller mindre kantbånd skal kuttes:
- Dreie med klokkeviseren: Kantbåndet blir kortere, mer av kantbåndet kuttes av -
- Dreie mot klokkeviseren: Kantbåndet blir lengre, mindre av kantbåndet kuttes av +
Hvis markeringen befinner seg nøyaktig bak knivene i kutteinnretningen [1-5], trykk sammen håndtakene [1-4] og kutt kantbåndet [9].
Forsiktig, skarpe kniver! Fare for ulykker! Hold ikke fingrene mellom kutteinnretningen med kniver [1-5].
Kutteinnretning med kniver
Kutteinnretningen med kniver [1-5] gjør det enkelt å kutte nøyaktig og rent.
- Bruk kun skarpe og skadefrie kniver.
- Bytt ut sløve eller skadde kniver.
Bytte kniv[10]
Løsne skruen [10-1] med et stjerneskrujern.
▶ Fjern knivene [10-2].
▶ La avstandsbladet [10-3] bli i posisjon.
▶ Legg knivene [10-2] over avstandsbladene [10-3].
▶ Trekk til skruene[10-1] med et stjerneskrujern.
5 Kantlager KSP-KA 65
Riktig bruk
For sikker mating av ømfintlige og tynne kanter i kantbåndlimeren KA 65.
Sikker tilførsel av lange kanter uten at de blir skadet eller tilsmusset.
Enkel maskinføring også ved lange kanter.
6 Ekstrarull ZR-KA 65
Riktig bruk
Sikker bearbeiding av tykke og skjøre finerkanter – på grunn av større bøyeradius på kanten.
For kanting av små radier og formdeler.
Sørger for et ekstra trykkpunkt ved liming av kan- ten, slik at kanten trykkes hardere mot platematerialet.
7 Sikling ZK-HW 45/45
Riktig bruk
Pussing av siste rester etter fresing av kanter (plastkanter) uten at emneoverflaten blir skadet.
Glatting av verktøymerker som er oppstått under fresingen (radier R 1; R 1,5 og R 2 mm).
Slip kantene, fastsett radius og rengjør ved tynne plastkanter og skråkanter/gjæringskanter (radier R 1; R 1,5 og R 2 mm).
Optimal føring av siklingen takket være plasseringen på det påsatte båndet.
Hardmetallet sørger for svært lang levetid og lite vedlikeholdsbehov.
8 Glidesåle i plast LAS-STF-KA 65 med skrapebeskyttelse EF-LAS-STF-KA 65/3x
Riktig bruk
For bruk av kantbändlimeren på ømfintlige overflater eller høyglansoverflater.
Med StickFix for rask og enkel utbytting av filtlaget.
9 Poleringsfilt PF-STF 80 x 133 STF-H/5x
Riktig bruk
Til polering av høyglanskanter i kombinasjon med poleringsmiddel MPA 6000 og håndslipekloss HSK 80 x 133.
10 Håndslipekloss HSK 80x133 H
Riktig bruk
Håndslipekloss til festing av StickFix slipeskiver, slipefleece og poleringsfilt på 80 x 133 mm.
11 Poleringsmiddel MPA 600
Riktig bruk
Poleringsmiddel MPA 600 til polering av høyglanskanter med håndslipeklossen og poleringsfilt eller en Festool poleringsmaskin.
12 Håndslipemiddel Brilliant 2
Riktig bruk
Egnet håndslipemiddel for håndslipekloss Brilliant 2, korning P 320, til glatting av fresemarkeringer på kanten.
13 Tilbehør
Bruk bare tilbehør og forbruksmateriale som er godkjent av Festool. Se Festool-katalogen eller www.festool.com.
Kundeservice og reparasjoner skal kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under:
www.festool.com/service
Bruk kun originale Festool-reservedeler! Best.nr. finner du under: www.festool.com/service
14 Miljø
Kast aldri apparatet i husholdningsavfallet! Returner apparat, tilbehør og emballasje til et miljøvennlig gjenvinningsanlegg. Følg bestemmelsene som gjelder i ditt land.
Informasjon om REACH: www.festool.com/reach
