Tuotetyyppi	Reunanliimauslaite (KBKA 65 -järjestelmä)
Reunan korkeus	18 - 65 mm
Reunan paksuus	0,5 - 3,0 mm
Käyttötarkoitus	Reunanauhojen leikkaus suorakulmaisista ja pyöreistä kappaleista
Syöttö	Manuaalinen
Turvallisuus	Terävä terä, lue turvallisuusohjeet
Huolto	Terien vaihto: ruuvaa ruuvit irti, poista terät, aseta uudet
Mukana tulevat lisävarusteet	Kelanpidin KSP-KA 65, apurulla ZR-KA 65, kaavin ZK-HW 45/45, ohjauslevy LAS-STF-KA 65, kiillotushuopa PF-STF 80x133, puupalikka HSK 80x133 H, kiillotusaine MPA 600, manuaaliabrasiivi Brilliant 2
Korjattavuus	Käytä alkuperäisiä Festool-varaosia; korjaus valmistajan tai valtuutetun huoltoliikkeen toimesta
Ympäristö	Älä hävitä kotitalousjätteiden mukana; noudata REACH-asetusta

Usein kysytyt kysymykset - KBKA 65 FESTOOL

Kuinka asentaa rajoitinakseli suorakulmaisille kappaleille?

Työnnä rajoitinakseli [1-4] reunanliimauslaitteen takaosan aukkoon. Aseta räikkä [1-2] rajoitinakselin yläpuolella olevaan reikään. Kiristä räikkää myötäpäivään. Purkaminen tapahtuu päinvastaisessa järjestyksessä.

Kuinka asentaa rajoitinakseli pyöreille kappaleille?

Työnnä rajoitinakseli [1-4] mikrometrisäädön [1-3] alaosaan. Aseta räikkä [1-2] yläpuolella olevaan reikään ja kiristä. Löysää sitten räikkää puoli kierrosta, jotta mikrometrisäätö on mahdollista.

Kuinka leikata reunanauha suorakulmaisesta kappaleesta?

Kun olet asentanut rajoitinakselin suorakulmaiselle kappaleelle, työnnä ylimääräinen reunanauha leikkauslaitteen [1-5] kahden osan väliin. Paina reunanliimauslaite yhdensuuntaisesti kappaleen kanssa rajoitinakseliin asti, paina sitten kahvoja leikataksesi. Varo terävää terää!

Kuinka leikata reunanauha pyöreästä kappaleesta?

Asenna rajoitinakseli pyöreille kappaleille. Liimaa reunanauha, merkitse leikkauskohta, kierrä nauha rajoitinakselille ja työnnä se leikkauslaitteeseen. Säädä mikrometrisäädöllä merkki kohdalleen ja leikkaa painamalla kahvoja.

Kuinka vaihtaa leikkauslaitteen terät?

Löysää ruuvit [10-1] ristipääruuvitaltalla. Poista terät [10-2] pitäen välikelevyt [10-3] paikoillaan. Aseta uudet terät välikelevyille ja kiristä ruuvit. Käytä ainoastaan vahingoittumattomia ja teräviä teriä.

Mitkä lisävarusteet toimitetaan KBKA 65 -järjestelmän mukana?

Järjestelmä sisältää: reunanliimauslaite KP 65/2, kelanpidin KSP-KA 65, apurulla ZR-KA 65, kaavin ZK-HW 45/45, ohjauslevy LAS-STF-KA 65, kiillotushuopa PF-STF 80x133, puupalikka HSK 80x133 H, kiillotusaine MPA 600 ja manuaaliabrasiivi Brilliant 2.

Mitkä ovat tärkeät turvallisuusohjeet?

Lue kaikki turvallisuusohjeet ja -määräykset. Niiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon tai vakavia vammoja. Kiinnitä erityistä huomiota leikkauslaitteen terävään terään. Älä laita sormia laitteeseen. Säilytä ohjeet tulevaa käyttöä varten.

Kuinka huoltaa työkalua?

Pääasiallinen huolto on tylsien tai vahingoittuneiden terien vaihto. Käytä ainoastaan alkuperäisiä Festool-teriä. Kaikki korjaukset on teetettävä valmistajalla tai valtuutetussa huoltoliikkeessä. Osoitteet löytyvät osoitteesta www.festool.com/service.

Voinko käyttää muita kuin Festool-lisävarusteita?

On suositeltavaa käyttää ainoastaan Festoolin hyväksymiä lisävarusteita ja kulutustarvikkeita. Katso yhteensopivia lisävarusteita Festool-luettelosta tai verkkosivustolta www.festool.com.

Kuinka hävittää laite käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteiden mukana. Hävitä se lisävarusteineen ja pakkauksineen ympäristöystävällisesti noudattaen kansallisia määräyksiä. Lisätietoja REACH-asetuksesta: www.festool.com/reach.

KÄYTTÖOHJE KBKA 65 FESTOOL

4 Kantenkappgerät KP 65/2

Kantenkappgerät KP 65/2

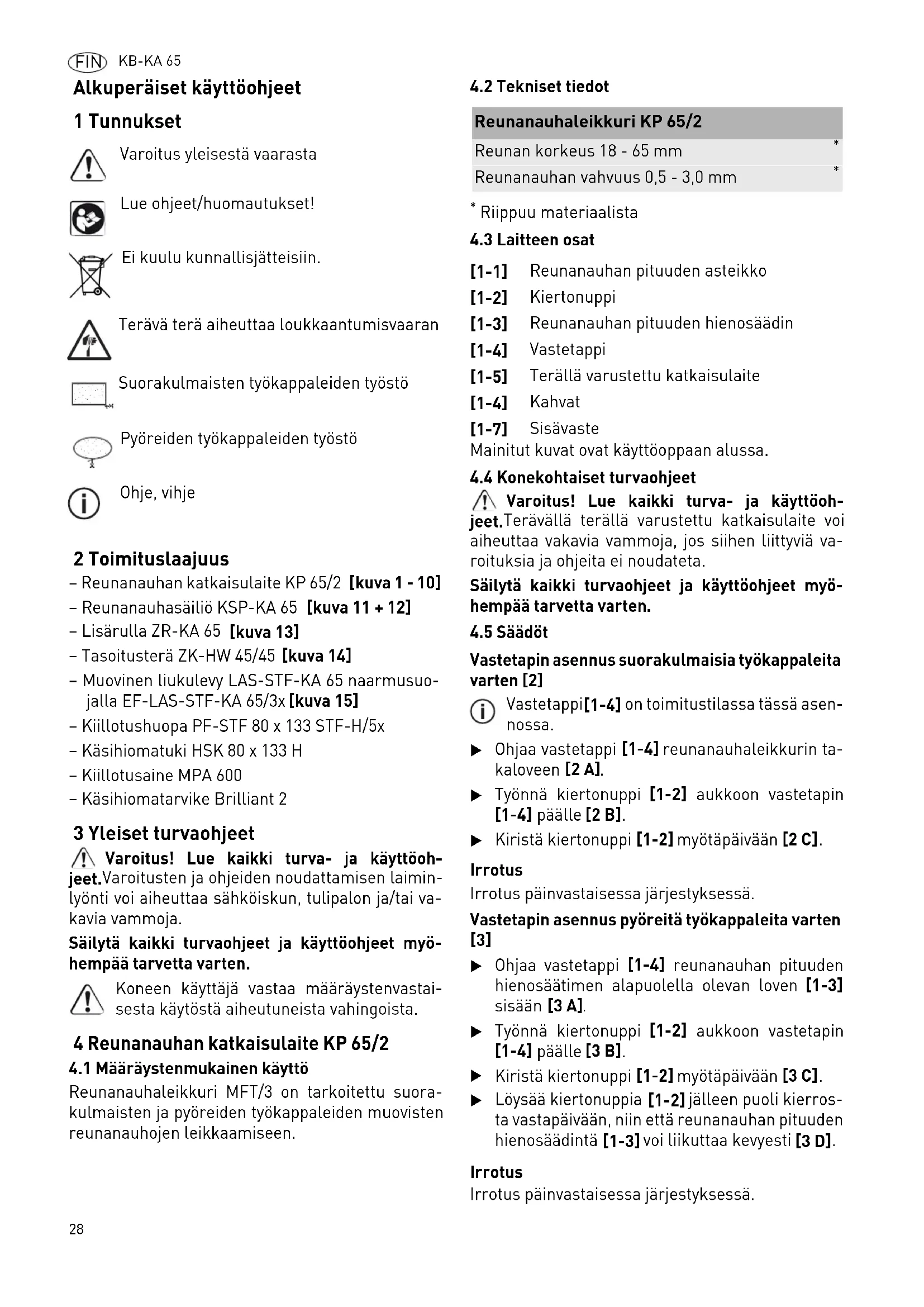

Alkuperäiset käyttöohjeet

1 Tunnukset

Varoitus yleisestä vaarasta

Lue ohjeet/huomautukset!

Ei kuulu kunnallisjätteisiin.

Terävä terä aiheuttaa loukkaantumisvaaran

Suorakulmaisten työkappaleiden työstö

Pyöreiden työkappaleiden työstö

Ohje, vihje

2 Toimituslaajuus

• Reunanauhan katkaisulaite KP 65/2 [kuva 1 - 10]
• Reunanauhasäiliö KSP-KA 65 [kuva 11 + 12]
• Lisärulla ZR-KA 65 [kuva 13]
• Tasoitusterä ZK-HW 45/45 [kuva 14]
• Muovinen liukulevy LAS-STF-KA 65 naarmusuo-jalla EF-LAS-STF-KA 65/3x [kuva 15]
• Kiillotushuopa PF-STF 80 x 133 STF-H/5x
• Käsihiomatuki HSK 80 x 133 H
• Kiillotusaine MPA 600
• Käsihiomatarvike Brilliant 2

3 Yleiset turvaohjeet

⚠ Varoitus! Lue kaikki turva- ja käyttöohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myö-hempää tarvetta varten.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

4 Reunanauhan katkaisulaite KP 65/2

4.1 Määräystenmukainen käyttö

Reunanauhaleikkuri MFT/3 on tarkoitettu suorakulmaisten ja pyöreiden työkappaleiden muovisten reunanauhojen leikkaamiseen.

4.2 Tekniset tiedot

Reunanauhaleikkuri KP 65/2

Reunan korkeus 18 - 65 mm

Reunanauhan vahvuus 0,5 - 3,0 mm

* Riippuu materiaalista

4.3 Laitteen osat

[1-1] Reunanauhan pituuden asteikko
[1-2] Kiertonuppi
[1-3] Reunanauhan pituuden hienosäädin
[1-4] Vastetappi
[1-5] Terällä varustettu katkaisulaite
[1-4] Kahvat
[1-7] Sisävaste
Mainitut kuvat ovat käyttöoppaan alussa.

4.4 Konekohtaiset turvaohjeet

⚠ Varoitus! Lue kaikki turva- ja käyttöohjeet. Terävällä terällä varustettu katkaisulaite voi aiheuttaa vakavia vammoja, jos siihen liittyviä varoituksia ja ohjeita ei noudateta.

Säilytä kaikki turvaohjeet ja käyttöohjeet myö-hempää tarvetta varten.

4.5 Säädöt

Vastetapin asennus suorakulmaisia työkappaleita varten [2]

i Vastetappi[1-4] on toimitustilassa tässä asen-nossa.
▶ Ohjaa vastetappi [1-4] reunanauhaleikkurin takaloveen [2 A].
▶ Työnnä kiertonuppi [1-2] aukkoon vastetapin [1-4] päälle [2 B].
▶ Kiristä kiertonuppi [1-2] myötäpäivään [2 C].

Irrotus

Irrotus päinvastaisessa järjestyksessä.

Vastetapin asennus pyöreitä työkappaleita varten [3]

▶ Ohjaa vastetappi [1-4] reunanauhan pituuden hienosäätimen alapuolella olevan loven [1-3] sisään [3 A].
▶ Työnnä kiertonuppi [1-2] aukkoon vastetapin [1-4] päälle [3 B].
▶ Kiristä kiertonuppi [1-2] myötäpäivään [3 C].
Löysää kiertonuppia [1-2] jälleen puoli kierrosta vastapäivään, niin että reunanauhan pituuden hienosäädintä [1-3] voi liikuttaa kevyesti [3 D].

Irrotus

Irrotus päinvastaisessa järjestyksessä.

Sarjatuotanto: Pyöreissä, säteeltään samankokoisissa työkappaleissa terällä varustetunkatkaisulaitteen [1-5] asento voidaan säätää samaksi kaikille reunanauhoille.

Toimenpide "reunanauhan katkaisu" (katso luku Reunanauhan katkaisu pyöreiden työkappaleiden yhteydessä).
- Kiristä kiertonuppi [1-2] ennen kuin reunanauha katkaistaan.

Terällä varustetun katkaisulaitteen[1-5] asento on sitten säädetty ja lukittu samaksi kaikkia muitakin reunanauhoja varten.

Toimenpide "reunanauhan katkaisu" (katso luku Reunanauhan katkaisu pyöreiden työkappaleiden yhteydessä).
- Kiristä kiertonuppi [1-2] ennen kuin reunanauha katkaistaan.

Terällä varustetun katkaisulaitteen[1-5] asento on sitten säädetty ja lukittu samaksi kaikkia muitakin reunanauhoja varten.

4.6 Työskentely laitteen kanssa

Reunanauhan katkaisu suorakulmaisten työkappaleiden yhteydessä

▶ Asenna vastetappi [1-4] suorakulmaisia työkappaleita varten (katso luku Vastetapin asennus suorakulmaisia työkappaleita varten [2]).
▶ Työnnä ulkoneva reunanauha terällä varustetun katkaisulaitteen [1-5] väliin [4].
▶ Paina reunanauhaleikkuri vastetappiin [1-4] asti yhdensuuntaisesti työkappaletta vasten[4].
▶ Purista kahvat [1-4] yhteen ja katkaise reuna-nauha [5].

Varo terävää terää! Loukkaantumisvaara! Älä pidä sormia terällä varustetun katkaisulaitteen [1-5] välissä.

Reunanauhan katkaisu pyöreiden työkappaleiden yhteydessä

▶ Asenna vastetappi [1-4] pyöreitä työkappaleita varten (katso luku Vastetapin asennus pyöreitä työkappaleita varten [3]).
▶ Liimaa reunanauha työkappaleeseen.
▶ Siirrä noin 10 cm verran leikkauskohdan edessä laitetta reunanauhan kanssa työkappaleesta poispäin.
▶ Levitä liimaa leikkauskohtaan asti ja pidä reunanauha irti työkappaleesta, jotta reunanauha ei tartu kiinni työkappaleeseen[6].
▶ Merkitse reunanauha leikkauskohdasta[6 B].
Anna irrallaan olevan reunanauhan kulkea vastetapin [1-4] päältä ja työnnä terällä varustetun katkaisulaitteen [1-5] väliin [7].

Paina reunanauhaleikkuri edestä vastetappiin [1-4] asti työkappaletta vasten ja työnnä sisävaste [1-7] ennestään liimattua reunanauhaa vasten [7].
▶ Aseta reunanauhaleikkuri sellaiseen asentoon, että merkintä on suunnilleen terällä varustetun katkaisulaitteen [1-5] välissä.
▶ Reunanauhan pituuden hienosäätimellä [1-3] reunanauha voidaan säätää tarkasti merkinnän kohdalle [8].
Reunanauhan pituuden asteikosta [1-1] nähdään, leikataanko reunanauhasta enemmän vai vähemmän:
- Kääntö myötäpäivään: reunanauhasta tulee lyhyempi, reunanauhasta leikataan enemmän pois -
- Kääntö vastapäivään: reunanauhasta tulee pitempi, reunanauhasta leikataan vähemmän pois +
Kun merkintä on täsmälleen katkaisulaitteen terän [1-5] takana, purista kahvat [1-4] yhteen ja katkaise reunanauha [9].

Varo terävää terää! Loukkaantumisvaara! Älä pidä sormia terällä varustetun katkaisulaitteen [1-5] välissä.

Kiinnitä katkaisun jälkeen liimalla sivelty reunanauha esim. kuumailmapuhaltimen avulla työkappaleeseen.

4.7 Tarvikkeet

Terällä varustettu katkaisulaite

Terällä varustettu katkaisulaite[1-5] mahdollistaa tarkan ja siistin leikkuun.

• Käytä vain teräviä ja vauriottomia teriä.
  – Vaihda tylsyneet tai vaurioituneet terät.

Terän vaihto [10]

▶ Avaa ruuvit [10-1] ristikantaruuvitaltalla.
▶ Ota terä [10-2] pois.
▶ Pidä välikelevy [10-3] paikallaan.
▶ Pane terä [10-2] välikelevyn [10-3] päälle.
▶ Kiristä ruuvit [10-1] ristikantaruvivitaltalla.

5 Reunanauhasäiliö KSP-KA 65

Määräystenmukainen käyttö

Herkkien ja ohuiden reunojen varmaan syöttämiseen reunaliimauslaitteeseen KA 65.

Myös pitkien reunojen varma syöttö vaurioittamatta ja likaantumatta.

Jopa 8 m pituiset reunat (2mm reunanvahvuudella) mahdollisia.

Helposti sujuva koneenohjaus myös pitkien reuno- jen yhteydessä.

6 Lisärulla ZR-KA 65

Määräystenmukainen käyttö

Paksujen ja hauraiden viilureunojen varma työstö -reunan suuremman taivutussäteen ansiosta. Jyrkkien säteiden ja muoto-osien reunoitukseen.

Takaa ylimääräisen painopisteen reunan liimauksessa, niin että reuna painetaan lujemmin levymateriaalia vasten.

7 Tasoitusterä ZK-HW 45/45

Määräystenmukainen käyttö

Reunusten siistiminen reunan jyrsinnän jälkeen (muovireunat) työkappaleen pintaa vaurioittamatta. Jyrsinnässä syntyneiden teräjälkien silotus (säteet R1; R1,5 ja R2 mm).

Ohuiden muovireunojen ja viistereunojen/jiirireunojen reunojen pyöristys, säteiden teko ja siistiminen (säteet R1; R1,5 ja R2 mm).

Tasoitusterän optimaalinen ohjaus oheisen nyörin tuella.

Äärimmäisen pitkäikäinen ja kulutusta kestävä täyskovametallin ansiosta.

8 Muovinen liukulevy LAS-STF-KA 65 naarmusuojalla EF-LAS-STF-KA 65/3x

Määräystenmukainen käyttö

Reunaliimauslaitteen käyttöön herkillä tai voimakkaan kiiltävillä pinnoilla.

StickFix-kiinnityksellä huopatuen nopeaan ja help- poon vaihtoon.

9 Kiillotushuopa PF-STF 80 x 133 STF-H/5x

Määräystenmukainen käyttö

Voimakkaan kiiltävien reunojen kiillottamiseen yhdessä kiillotusaineen MPA 6000 ja käsihiomatuen HSK 80 x 133 kanssa.

10 Käsihiomatuki HSK 80x133 H

Määräystenmukainen käyttö

Käsihiomatuki StickFix-hiomalaikkojen, -karhunkielen ja -kiillotushuovan kiinnittämiseen, koko 80 x 133 mm.

11 Kiillotusaine MPA 600

Määräystenmukainen käyttö

Kiillotusaine MPA 600 voimakkaasti kiiltävien reunojen kiillottamiseen käsihiomatuella ja kiillotushuovalla tai Festool-kiillotuskoneella.

12 Käsihiomatarvike Brilliant 2

Määräystenmukainen käyttö

Sopiva käsihiomatarvike käsihiomatuelle Brilliant 2, karkeus P 320, reunan jyrsintäjälkien tasoittamiseen.

13 Tarvikkeet

Käytä vain Festoolin hyväksymiä lisä- ja kulutustar-vikkeita. Katso Festool-luettelo tai www.fes-tool.com.

Huolto ja korjaus vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

Käytä vain alkuperäisiä Festool-va-raosia! Tilausnumero kohdassa: www.festool.com/service

14 Ympäristö

Älä hävitä laitetta talousjätteiden mukana! Toimita käytöstä poistetut laitteet, lisätarvikkeet ja pakkaukset ympäristöä säästävään kierrätykseen. Noudata maakohtaisia määräyksiä.

REACH:iin liittyvät tiedot: www.festool.com/reach
