Produkttype	Kantlaminator (KBKA 65-system)
Kanthøjde	18 - 65 mm
Kanttykkelse	0,5 - 3,0 mm
Anvendelse	Skæring af kantbånd på retvinklede og runde emner
Tilførsel	Manuel
Sikkerhed	Skarp klinge, læs sikkerhedsinstruktionerne
Vedligeholdelse	Udskiftning af klinger: skru skruerne af, fjern klingerne, placér nye
Medfølgende tilbehør	Afruller KSP-KA 65, hjælperulle ZR-KA 65, skraber ZK-HW 45/45, styreplade LAS-STF-KA 65, polerfilter PF-STF 80x133, træblok HSK 80x133 H, poleringsmiddel MPA 600, manuelt slibemiddel Brilliant 2
Reparerbarhed	Brug originale Festool reservedele; reparation hos producent eller autoriseret værksted
Miljø	Må ikke smides i husholdningsaffald; overhold REACH-reguleringen

Ofte stillede spørgsmål - KBKA 65 FESTOOL

Hvordan monteres stopakslen til retvinklede emner?

Indfør stopakslen [1-4] i den bagerste fordybning på kantlaminatoren. Placer håndhjulet [1-2] i hullet over stopakslen. Spænd håndhjulet i urets retning. Til afmontering følges den omvendte rækkefølge.

Hvordan monteres stopakslen til runde emner?

Indfør stopakslen [1-4] i den nederste fordybning på mikroskrueindstillingen [1-3]. Placer håndhjulet [1-2] i hullet ovenover og spænd det. Løsn derefter håndhjulet en halv omgang for at muliggøre mikroskrueindstilling.

Hvordan skæres et kantbånd på et retvinklet emne?

Efter montering af stopakslen til retvinklet emne, skubbes det overhængende kantbånd mellem de to dele af skæreanordningen [1-5]. Tryk kantlaminatoren parallelt med emnet indtil stopakslen, og tryk derefter på håndtagene for at skære. Pas på den skarpe klinge!

Hvordan skæres et kantbånd på et rundt emne?

Monter stopakslen til runde emner. Lim kantbåndet, markér skærepositionen, rul båndet af på stopakslen og skub det ind i skæreanordningen. Juster med mikroskrueindstillingen for at justere markeringen, og skær derefter ved at trykke på håndtagene.

Hvordan udskiftes klingerne på skæreanordningen?

Løsn skruerne [10-1] med en stjerneskruetrækker. Fjern klingerne [10-2], mens mellempladerne [10-3] holdes på plads. Placer nye klinger på mellempladerne og spænd skruerne. Brug kun ubeskadigede og skarpe klinger.

Hvilket tilbehør medfølger til KBKA 65-systemet?

Systemet omfatter: kantlaminator KP 65/2, afruller KSP-KA 65, hjælperulle ZR-KA 65, skraber ZK-HW 45/45, styreplade LAS-STF-KA 65, polerfilter PF-STF 80x133, træblok HSK 80x133 H, poleringsmiddel MPA 600 og manuelt slibemiddel Brilliant 2.

Hvilke vigtige sikkerhedsinstruktioner er der?

Læs alle sikkerhedsinstruktioner og vejledninger. Manglende overholdelse kan medføre elektrisk stød, brand eller alvorlig personskade. Vær særlig opmærksom på den skarpe klinge på skæreanordningen. Stik ikke fingrene ind i anordningen. Opbevar vejledningerne til fremtidig reference.

Hvordan vedligeholdes værktøjet?

Den primære vedligeholdelse består i at udskifte sløve eller beskadigede klinger. Brug kun originale Festool-klinger. For reparationer, kontakt producenten eller et autoriseret værksted. Adresser findes på www.festool.com/service.

Kan jeg bruge andet tilbehør end Festool?

Det anbefales kun at bruge tilbehør og forbrugsvarer godkendt af Festool. Se Festool-kataloget eller hjemmesiden www.festool.com for kompatibelt tilbehør.

Hvordan bortskaffes apparatet ved endt levetid?

Apparatet må ikke smides i husholdningsaffald. Bortskaf det samt tilbehør og emballage miljøvenligt i overensstemmelse med nationale forskrifter. For mere information om REACH: www.festool.com/reach.

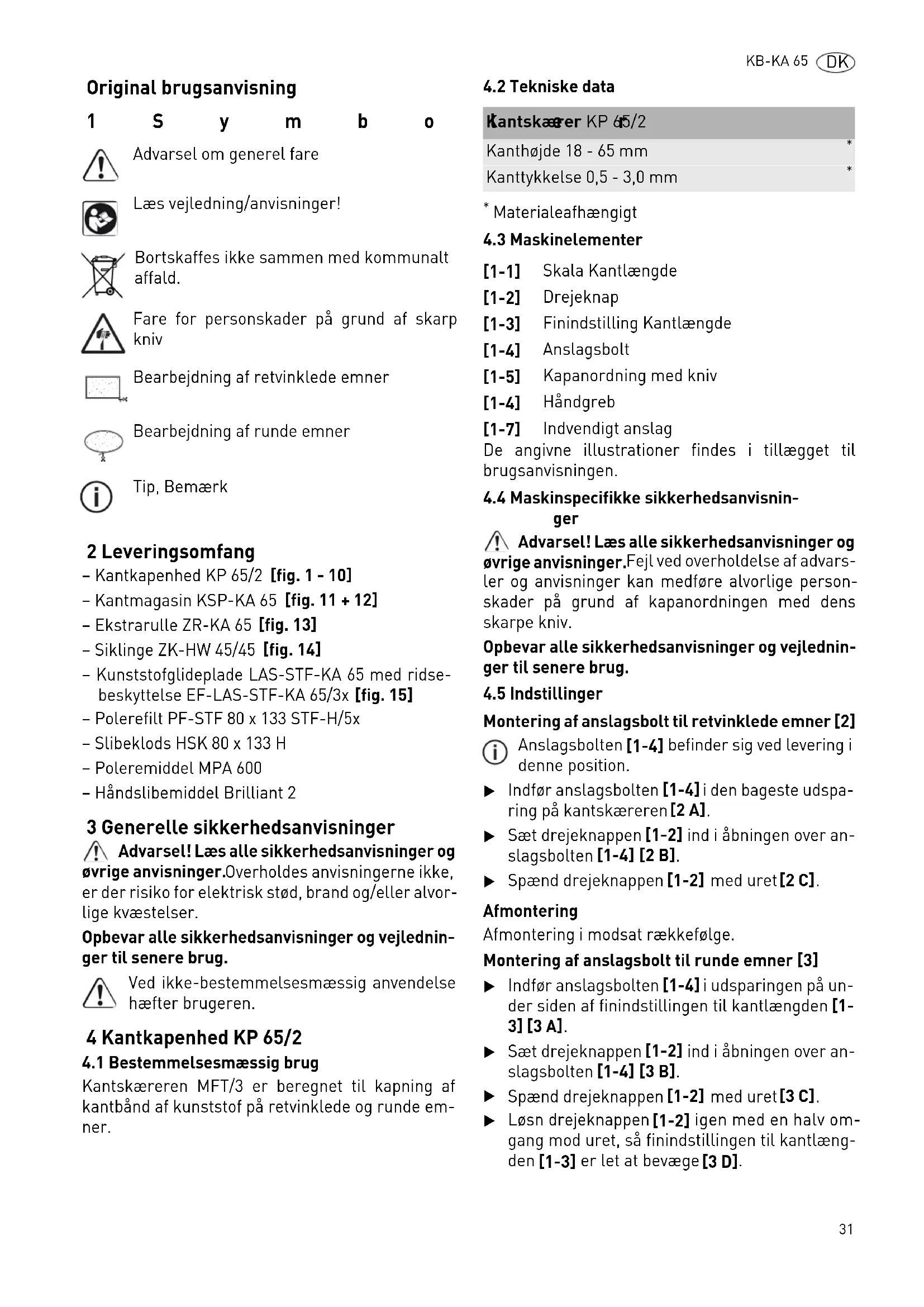

BRUGSANVISNING KBKA 65 FESTOOL

Læs vejledning/anvisninger!

Bortskaffes ikke sammen med kommunalt affald.

Fare for personskader på grund af skarp kniv

Bearbejdning af retvinklede emner

Bearbejdning af runde emner

Tip, Bemærk

2 Leveringsomfang

• Kantkapenhed KP 65/2 [fig. 1 - 10]
• Kantmagasin KSP-KA 65 [fig. 11 + 12]
• Ekstrarulle ZR-KA 65 [fig. 13]
• Siklinge ZK-HW 45/45 [fig. 14]
• Kunststofglideplade LAS-STF-KA 65 med ridsebeskyttelse EF-LAS-STF-KA 65/3x [fig. 15]
• Polerefilt PF-STF 80 x 133 STF-H/5x
• Slibeklods HSK 80 x 133 H
• Poleremiddel MPA 600
• Håndslibemiddel Brilliant 2

3 Generelle sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

4 Kantkapenhed KP 65/2

4.1 Bestemmelsesmæssig brug

Kantskæreren MFT/3 er beregnet til kapning af kantbånd af kunststof på retvinklede og runde emner.

4.2 Tekniske data

Kantskærer KP 65/2

Kanthøjde 18 - 65 mm

Kanttykkelse 0,5 - 3,0 mm

* Materialeafhængigt

4.3 Maskinelementer

[1-1] Skala Kantlængde
[1-2] Drejeknap
[1-3] Finindstilling Kantlængde
[1-4] Anslagsbolt
[1-5] Kapanordning med kniv
[1-4] Håndgreb
[1-7] Indvendigt anslag

De angivne illustrationer findes i tillægget til brugsanvisningen.

4.4 Maskinspecifikke sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Fejl ved overholdelse af advarsler og anvisninger kan medføre alvorlige personskader på grund af kapanordningen med dens skarpe kniv.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

4.5 Indstillinger

Montering af anslagsbolt til retvinklede emner [2]

Anslagsbolten [1-4] befinder sig ved levering i denne position.

Indfør anslagsbolten [1-4] i den bageste udsparing på kantskæreren [2 A].
▶ Sæt drejeknappen [1-2] ind i åbningen over anslagsbolten [1-4] [2 B].
▶ Spænd drejeknappen [1-2] med uret [2 C].

Afmontering

Afmontering i modsat rækkefølge.

Montering af anslagsbolt til runde emner [3]

Indfør anslagsbolten [1-4] i udsparingen på under siden af finindstillingen til kantlængden [1-3] [3 A].
▶ Sæt drejeknappen [1-2] ind i åbningen over anslagsbolten [1-4] [3 B].
▶ Spænd drejeknappen [1-2] med uret [3 C].
Løsn drejeknappen [1-2] igen med en halv omgang mod uret, så finindstillingen til kantlængden [1-3] er let at bevæge [3 D].

Afmontering

Afmontering i modsat rækkefølge.

Serieproduktion: Ved runde emner med samme radius kan positionen af kapanordningen med kniv [1-5] indstilles med det samme for alle kantbånd.

Procedure "Kapning af kantbånd" (se kapitel Kapning af kantbånd på runde emner).
▶ Spænd drejeknappen [1-2], før kantbåndet kappes.

Positionen for kapanordningen med kniv [1-5] er nu indstillet og fikseret med det samme for alle efterfølgende kantbånd.

Procedure "Kapning af kantbånd" (se kapitel Kapning af kantbånd på runde emner).
▶ Spænd drejeknappen [1-2], før kantbåndet kappes.

Positionen for kapanordningen med kniv [1-5] er nu indstillet og fikseret med det samme for alle efterfølgende kantbånd.

4.6 Arbejde med maskinen

Kapning af kantbånd på retvinklede emner

▶ Monter anslagsbolten [1-4] for retvinklede emner (se kapitel Montering af anslagsbolt til retvinklede emner [2]).
▶ Skub det overskydende kantbånd ind i kapanordningen med kniv [1-5] [4].
▶ Tryk kantskæreren indtil anslagsbolten [1-4] parallelt hen til emnet [4].
▶ Pres grebene [1-4] sammen, og kap kantbåndet [5].

Forsigtig, skarp kniv! Fare for kvæstelse! Hold ikke fingrene mellem kapanordningen med kniv [1-5].

Kapning af kantbånd på runde emner

▶ Monter anslagsbolten [1-4] for runde emner (se kapitel Montering af anslagsbolt til runde emner [3]).
▶ Lim kantbånd på emnet.
▶ Ca. 10 cm før skærestedet skal apparatet med kantbåndet bevæges væk fra emnet.
Påfør lim indtil skærestedet, og lad kantbåndet rage ud fra emnet, så kantbåndet ikke limes fast på emnet [6].
▶ Marker kantbåndet på skærestedet [6 B].
Lad det udragende kantbånd løbe hen over anslagsbolten [1-4], og skub det igennem kapanordningen med kniv [1-5] [7].

▶ Tryk kantskæreren på emnet forfra indtil anslagsbolten [1-4], og lad det allerede pålimede kantbånd støde mod det indvendige anslag [1-7] [7].
▶ Positionér kantskæreren, så markeringen befinder sig omtrent imellem kapanordningen med kniv [1-5].
Med finindstillingen til kantlængden [1-3] kan der foretages en præcis justering af kantbåndet i forhold til markeringen [8].
På skalaen for kantlængden [1-1] kan man se, om der skæres mere eller mindre af kantbån- det:
- Hvis der drejes med uret: Kantbåndet bliver kortere, der skæres mere kantbånd af-
- Hvis der drejes mod uret: Kantbåndet bliver længere, der skæres mindre kantbånd af -
Hvis markeringen befinder sig lige bag kniven på kapanordningen [1-5], skal grebene [1-4] presses sammen og kantbåndet kappes [9].

Forsigtig, skarp kniv! Fare for kvæstelse! Hold ikke fingrene mellem kapanordningen med kniv [1-5].

▶ Efter kapning skal kantbåndet, som har fået påført lim, anbringes på emnet, f.eks. med en varmluftsblæser.

4.7 Tilbehør

Kapanordningen med kniv [1-5] muliggør et præcist og rent snit.

- Anvend kun skarpe og ubeskadigede knive.

- Udskift sløve eller beskadigede knive.

Udskiftning af kniv [10]

▶ Løsn skruerne [10-1] med en stjerneskruetrækker.
▶ Fjern kniven [10-2].
▶ Lad afstandsskiven [10-3] blive siddende.
▶ Læg kniven [10-2] på afstandsskiven [10-3].
▶ Spænd skruerne [10-1] med en stjerneskruetrækker.

5 Kantmagasin KSP-KA 65

Bestemmelsesmæssig brug

Til sikker tilførsel af følsomme og tynde kanter til kantlimer KA 65.

Sikker tilførsel af lange kanter uden beskadigelse eller tilsmudsning.

Mulighed for kantlængder på op til 8 m (ved en kanttykkelse på 2 mm).

Bestemmelsesmæssig brug

Sikker bearbejdning af tykke og skrøbelige finer- kanter - takket være kantens større bøjningsradius.

Til påsætning af kanter på snævre radier og formdele.

Giver ekstra trykpunkt ved pålimning af kanten af hensyn til bedre påtrykning af denne på pladematerialet.

7 S i k l i

Bestemmelsesmæssig brug

Pudsning af de sidste fremspringende dele efter fræsning af kanten (kunststofkanter) uden at be- skadige emnets overflade.

Glatning af knivmærker opstået under fræsningen (radier R1; R1,5 og R2 mm).

Bræk kanter af, anbring og rens radius ved tynde kunststofkanter og skrå kanter/geringskanter (radier R1; R1,5 og R2 mm).

Optimal føring af siklingen ved at anbringe den på den anbragte snor.

Utrolig lang levetid og lavt slitageniveau pga. hård-metal.

8 Kunststofglideplade LAS-STF-KA 65 med ridsebeskyttelse EF-LAS-STF-KA 65/3x

Bestemmelsesmæssig brug

Til anvendelse af kantlimeren på følsomme eller skinnende overflader.

Med StickFix til hurtig og enkel udskiftning af fil-tunderlaget.

9 Polerefilt PF-STF 80 x 133 STF-H/5x

Bestemmelsesmæssig brug

Til oppolering af højglanskanter sammen med politur MPA 6000 og slibeklods HSK 80 x 133.

10 Slibeklods HSK 80x133 H

Bestemmelsesmæssig brug

Slibeklods til montering af StickFix slibeskiver, slibefilt og polerefilt med målene 80 x 133 mm.

11 Poleremiddel MPA 600

Bestemmelsesmæssig brug

Poleremiddel MPA 600 til oppolering af højglanskanter med slibeklodsen og polerefilt eller en Festool poleremaskine.

n 12 Hådslibemiddel Brilliant ^K - H

Bestemmelsesmæssig brug

Passende håndslibemiddel til slibeklods Brilliant 2, korn P 320, til polering af fræsemarkeringer på kanten.

13 Tilbehør

Anvend kun Festool godkendt tilbehør og forbrugsmateriale. Se Festool-kataloget eller www.festool.com.

Kundeservice og reparationer må kun udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på: www.festool.com/service

Brug kun originale Festool-reservedele! Best.-nr. finder De på: www.festool.com/service

14 Miljø

Maskinen må ikke bortskaffes med almindeligt husholdningsaffald! Maskiner, tilbehør og emballage skal afleveres på en genbrugsstation! Overhold de gældende nationale regler.

Informationer om REACH: www.festool.com/reach

Originalbruksanvisning

1 S y m b o

Advarsel mot generell fare

Anvisning/les merknader!

Ikke kommunalt avfall.

Ved ikke-forskriftsmessig bruk bærer bru- keren ansvaret.

4 Kantkutter KP 65/2

4.1 Riktig bruk

Kutte kantbånd på runde emner

▶ Etter kuttingen må du feste kantbåndet med limet på emnet med f.eks. en varmluftpistol.

4.7 Tilbehør

Kantlengdene kan være inntil 8 m (ved en kanttykkelse på 2 mm).
