MANUAL DE USUARIO KBKA 65 FESTOOL

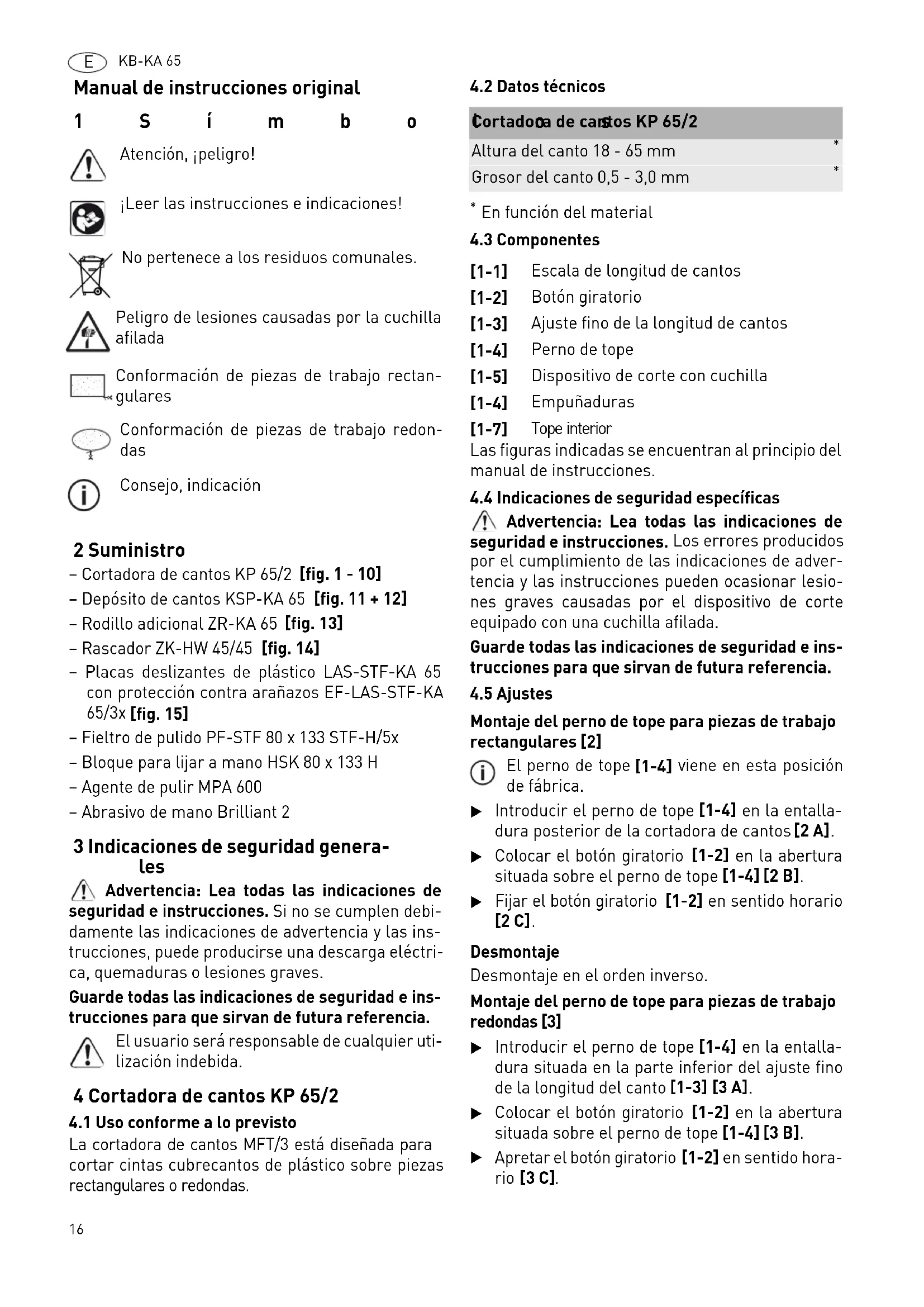

Manual de instrucciones original
1 S í m b o
Atención, ¡peligro!
¡Leer las instrucciones e indicaciones!
No pertenece a los residuos comunales.
Peligro de lesiones causadas por la cuchilla afilada
Conformación de piezas de trabajo rectangulares
Conformación de piezas de trabajo redondas
Consejo, indicación
2 Suministro
- Cortadora de cantos KP 65/2 [fig. 1 - 10]
- Depósito de cantos KSP-KA 65 [fig. 11 + 12]
- Rodillo adicional ZR-KA 65 [fig. 13]
- Rascador ZK-HW 45/45 [fig. 14]
- Placas deslizantes de plástico LAS-STF-KA 65 con protección contra arañazos EF-LAS-STF-KA 65/3x [fig. 15]
- Fieltro de pulido PF-STF 80 x 133 STF-H/5x
- Bloque para lijar a mano HSK 80 x 133 H
- Agente de pulir MPA 600
- Abrasivo de mano Brilliant 2
3 Indicaciones de seguridad generales
Advertencia: Lea todas las indicaciones de seguridad e instrucciones. Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones, puede producirse una descarga eléctrica, quemaduras o lesiones graves.
Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.
El usuario será responsable de cualquier utilización indebida.
4 Cortadora de cantos KP 65/2
4.1 Uso conforme a lo previsto
La cortadora de cantos MFT/3 está diseñada para cortar cintas cubrecantos de plástico sobre piezas rectangulares o redondas.
4.2 Datos técnicos
Cortadora de cantos KP 65/2
Altura del canto 18 - 65 mm
Grosor del canto 0,5 - 3,0 mm
* En función del material
4.3 Componentes
[1-1] Escala de longitud de cantos
[1-2] Botón giratorio
[1-3] Ajuste fino de la longitud de cantos
[1-4] Perno de tope
[1-5] Dispositivo de corte con cuchilla
[1-4] Empuñaduras
[1-7] Tope interior
Las figuras indicadas se encuentran al principio del manual de instrucciones.
4.4 Indicaciones de seguridad específicas
Advertencia: Lea todas las indicaciones de seguridad e instrucciones. Los errores producidos por el cumplimiento de las indicaciones de advertencia y las instrucciones pueden ocasionar lesiones graves causadas por el dispositivo de corte equipado con una cuchilla afilada.
Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.
4.5 Ajustes
Montaje del perno de tope para piezas de trabajo rectangulares [2]
El perno de tope [1-4] viene en esta posición de fábrica.
▶ Introducir el perno de tope [1-4] en la entalladura posterior de la cortadora de cantos [2 A].
Colocar el botón giratorio [1-2] en la abertura situada sobre el perno de tope [1-4] [2 B].
Fijar el botón giratorio [1-2] en sentido horario [2 C].
Desmontaje
Desmontaje en el orden inverso.
Montaje del perno de tope para piezas de trabajo redondas [3]
Introducir el perno de tope [1-4] en la entalladura situada en la parte inferior del ajuste fino de la longitud del canto [1-3] [3 A].
▶ Colocar el botón giratorio [1-2] en la abertura situada sobre el perno de tope [1-4] [3 B].
▶ Apretar el botón giratorio [1-2] en sentido horario [3 C].
▶ Volver a aflojar el botón giratorio[1-2] girándolo media vuelta en sentido contrario a las agujas del reloj, de modo que el ajuste fino de la longitud del canto [1-3] se pueda mover fácilmente [3 D].
Desmontaje
Desmontaje en el orden inverso.
i Producción en serie: para trabajar con piezas redondas del mismo radio, se puede ajustar la misma posición del dispositivo de corte con cuchilla [1-5] para todas las cintas cubrecantos.
Proceso de «Corte de cinta cubrecantos» (véase el capítulo Corte de cinta cubrecantos en piezas de trabajo redondas).
▶ Apretar el botón giratorio [1-2] antes de cortar la cinta cubrecantos.
Ahora, la posición del dispositivo de corte con cu-chilla [1-5] está ajustada y fijada para el resto de cintas cubrecantos.
Proceso de «Corte de cinta cubrecantos» (véase el capítulo Corte de cinta cubrecantos en piezas de trabajo redondas).
▶ Apretar el botón giratorio [1-2] antes de cortar la cinta cubrecantos.
Ahora, la posición del dispositivo de corte con cu-chilla [1-5] está ajustada y fijada para el resto de cintas cubrecantos.
4.6 Trabajo con la máquina
Corte de cinta cubrecantos en piezas de trabajo rectangulares
Montar el perno de tope [1-4] para piezas rectangulares (véase el capítulo Montaje del perno de tope para piezas de trabajo rectangulares [2]).
▶ Deslizar la cinta cubrecantos que sobresale entre el dispositivo de corte con cuchilla [1-5] [4].
▶ Presionar la cortadora de cantos hasta el perno de tope [1-4] en paralelo a la pieza de trabajo [4].
▶ Apretar las empuñaduras [1-4] y cortar la cinta cubrecantos [5].
Peligro: cuchilla afilada. ¡Riesgo de lesiones! No colocar los dedos entre el dispositivo de corte con cuchilla [1-5].
Corte de cinta cubrecantos en piezas de trabajo redondas
▶ Montar el perno de tope [1-4] para piezas redondas (véase el capítulo Montaje del perno de tope para piezas de trabajo redondas [3]).
▶ Encolar la cinta cubrecantos sobre la pieza de trabajo.
Aprox. 10 cm antes de la zona de corte, retirar la herramienta con la cinta cubrecantos de la pieza de trabajo.
▶ Aplicar pegamento hasta la zona de corte y retirar la cinta cubrecantos de la pieza de trabajo para que no se pegue [6].
▶ Marcar en la cinta cubrecantos la zona de corte [6 B].
▶ Dejar correr la cinta cubrecantos que sobresale del perno de tope [1-4] y deslizarla entre el dispositivo de corte con cuchilla [1-5] [7].
Apretar desde delante la cortadora de cantos contra la pieza de trabajo hasta el perno de tope [1-4] y dejar que la cinta cubrecantos encolada llegue al tope interior[1-7] [7].
Colocar la cortadora de cantos de modo que la marca se encuentre aproximadamente entre el dispositivo de corte con cuchilla [1-5].
Mediante el ajuste fino de la longitud del canto [1-3], se puede conseguir un ajuste preciso en la marca de la cinta cubrecantos [8].
En la escala de la longitud de cantos [1-1] se aprecia si se corta más o menos la cinta cubrecantos:
- Giro en sentido horario: la cinta cubrecantos se acorta; se corta más cinta -
- Giro en sentido contrario a las agujas del reloj: la cinta cubrecantos se alarga; se corta menos cinta+
Cuando la marca esté situada justo detrás de la cuchilla del dispositivo de corte [1-5], apretar las empuñaduras [1-4] y cortar la cinta cubrecantos [9].
Peligro: cuchilla afilada. ¡Riesgo de lesiones! No colocar los dedos entre el dispositivo de corte con cuchilla [1-5].
▶ Después de cortar la cinta cubrecantos encolada, pegarla a la pieza de trabajo, por ejemplo, con un soplador de aire caliente.
4.7 Accesorios
Dispositivo de corte con cuchilla
El dispositivo de corte con cuchilla [1-5] permite realizar un corte preciso y limpio.
- Utilizar solo cuchillas que estén afiladas y no presenten daños.
- Cambiar las cuchillas dañadas o romas.
Cambio de la cuchilla [10]
▶ Soltar los tornillos [10-1] con un destornillador de cruz.
▶ Retirar la cuchilla [10-2].
- Mantener las hojas distanciadoras [10-3] en su posición.
E KB-KA 65
▶ Colocar la cuchilla [10-2] sobre las hojas distanciadoras [10-3].
▶ Apretar los tornillos [10-1] con un destornilla-dor de cruz.
5 Depósito de cantos KSP-KA 65
Uso conforme a lo previsto
Para el acceso seguro de cantos delicados y estrechos al cubrecantos KA 65.
Alimentación segura de cantos largos sin dañarlos ni ensuciarlos.
Longitud de cantos de hasta 8 m (con un grosor de 2 mm).
Fácil guiado de la máquina incluso con cantos largos.
6 Rodillo adicional ZR-KA 65
Uso conforme a lo previsto
Tratamiento seguro de cantos chapados gruesos y quebradizos: mediante mayor radio de flexión del canto.
Para el canteado de radios y piezas moldeadas estrechas.
Ofrece un punto de presión adicional para pegar cantos y lograr una fijación más fuerte del canto en el material estratificado.
7 Rascador ZK-HW 45/45
Uso conforme a lo previsto
Revocado de los últimos salientes tras el fresado de los cantos (cantos de plástico) sin dañar la superficie. Alisado de los golpes de cuchilla causados durante el fresado (radios R1; R1,5 y R2 mm).
Rotura de cantos, colocación y limpieza de radios para cantos de plástico estrechos y cantos biselados/ de inglete (radios R1; R1,5 y R2 mm).
Guiado óptimo de la rasqueta con el soporte en el cordel.
Extremadamente duradero y sin desgaste gracias al metal duro.
8 Placas deslizantes de plástico LAS-STF-KA 65 con protección contra arañazos EF-LAS-STF-KA 65/3x
Uso conforme a lo previsto
Para utilizar el cubrecantos en superficies delicadas y brillantes.
Con StickFix para cambiar rápida y fácilmente la cubierta de fieltro.
9 Fieltro de pulido PF-STF 80 x 133 STF-H/5x
Uso conforme a lo previsto
Para pulir cantos brillantes junto con el pulimento MPA 6000 y el bloque para lijar a mano HSK 80x133.
Uso conforme a lo previsto
Bloque para lijar a mano para el alojamiento de discos de lijar StickFix, vellón de lijar y fieltro de pulido con las medidas 80 x 133 mm.
11 Agente de pulir MPA 600
Uso conforme a lo previsto
Agente de pulir MPA 600 para pulir cantos de alto brillo con el bloque para lijar a mano y el fieltro de pulido o con una pulidora Festool.
12 Abrasivo de mano Brilliant 2
Uso conforme a lo previsto
Abrasivo de mano apropiado para el bloque para lijar a mano Brilliant 2, granulación P 320, para afinar las marcas del fresado en los cantos.
13 Accesorios
Utilizar únicamente accesorios y material de consumo autorizados por Festool. Consulte el catálogo de Festool o www.festool.com.
El Servicio de atención al cliente y reparaciones solo está disponible por parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en: www.festool.com/service
Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.com/service
14 Medio ambiente
No deseche la herramienta junto con los residuos domésticos. Recicle las herramientas, accesorios y embalajes de forma respetuosa con el medio ambiente. Respete la normativa vigente del país.
Información sobre REACH:
www.festool.com/reach
