Produkttyp	Kantenfräse (KBKA 65 system)
Kantenhöjd	18 - 65 mm
Kantijocklek	0,5 - 3,0 mm
Användning	Skärning av kantband på raka och runda delar
Matning	Manuell
Säkerhet	Vass blad, läs säkerhetsanvisningar
Underhåll	Byte av blad: skruva loss skruvarna, ta bort bladen, sätt dit nya
Ingående tillbehör	Avrullare KSP-KA 65, hjälprulle ZR-KA 65, skrapa ZK-HW 45/45, styrplatta LAS-STF-KA 65, poleringsfilt PF-STF 80x133, träblock HSK 80x133 H, polermedel MPA 600, handabrasiv Brilliant 2
Reparerbarhet	Använd endast originalreservdelar från Festool; reparation av tillverkare eller auktoriserad verkstad
Miljö	Får inte slängas med hushållsavfall; följa REACH-föreskrifter

Vanliga frågor - KBKA 65 FESTOOL

Hur monterar man stoppaxeln för raka delar?

För in stoppaxeln [1-4] i det bakre uttaget på kantfräsen. Placera vredet [1-2] i hålet ovanför stoppaxeln. Dra åt vredet medurs. För demontering, gör i omvänd ordning.

Hur monterar man stoppaxeln för runda delar?

För in stoppaxeln [1-4] i det nedre uttaget på mikrometerjusteringen [1-3]. Placera vredet [1-2] i hålet ovanför och dra åt. Lossa sedan vredet ett halvt varv för att möjliggöra mikrometerjustering.

Hur skär man ett kantband på en rak del?

Efter att ha monterat stoppaxeln för raka delar, tryck in det överhängande kantbandet mellan de två delarna av skäranordningen [1-5]. Tryck kantfräsen parallellt med arbetsstycket tills stoppaxeln, tryck sedan handtagen för att skära. Varning för vassa blad!

Hur skär man ett kantband på en rund del?

Montera stoppaxeln för runda delar. Fäst kantbandet, markera skärplatsen, rulla bandet över stoppaxeln och för in den i skäranordningen. Justera med mikrometerjusteringen för att rikta in markeringen, skär sedan genom att trycka handtagen.

Hur byter man blad på skäranordningen?

Lossa skruvarna [10-1] med en stjärnskruvmejsel. Ta bort bladen [10-2] medan du håller distansplattorna [10-3] på plats. Placera de nya bladen på distansplattorna och dra åt skruvarna. Använd endast oskadade och vassa blad.

Vilka tillbehör levereras med KBKA 65-systemet?

Systemet omfattar: kantfräs KP 65/2, avrullare KSP-KA 65, hjälprulle ZR-KA 65, skrapa ZK-HW 45/45, styrplatta LAS-STF-KA 65, poleringsfilt PF-STF 80x133, träblock HSK 80x133 H, polermedel MPA 600 och handabrasiv Brilliant 2.

Vilka viktiga säkerhetsanvisningar finns?

Läs alla säkerhetsanvisningar och instruktioner. Underlåtenhet att följa dem kan leda till elstöt, brand eller allvarlig personskada. Var särskilt uppmärksam på det vassa bladet på skäranordningen. För inte in fingrarna i anordningen. Spara anvisningarna för framtida referens.

Hur underhåller man verktyget?

Huvudunderhållet består i att byta ut slöa eller skadade blad. Använd endast originalblad från Festool. För reparationer, kontakta tillverkaren eller en auktoriserad verkstad. Adresser finns på www.festool.com/service.

Kan jag använda andra tillbehör än Festool?

Det rekommenderas att endast använda tillbehör och förbrukningsmaterial som är godkända av Festool. Se Festools katalog eller webbplats www.festool.com för kompatibla tillbehör.

Hur kasseras apparaten vid livslut?

Släng inte apparaten med hushållsavfall. Kassera den, tillsammans med tillbehör och förpackning, på ett miljövänligt sätt i enlighet med nationella föreskrifter. För mer information om REACH: www.festool.com/reach.

BRUKSANVISNING KBKA 65 FESTOOL

Varning för allmän risk!

Läs bruksanvisningen/anvisningarna!

Tillhör inte till kommunalavfall.

Risk för skador pga. vass kniv

Bearbetning av rätvinkliga arbetsobjekt

3 Allmänna säkerhetsanvisningar

⚠ Varning! Läs och följ alla säkerhetsanvisningar och instruktioner. Om man inte följer ningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

Vid felaktig användning ligger ansvaret på användaren.

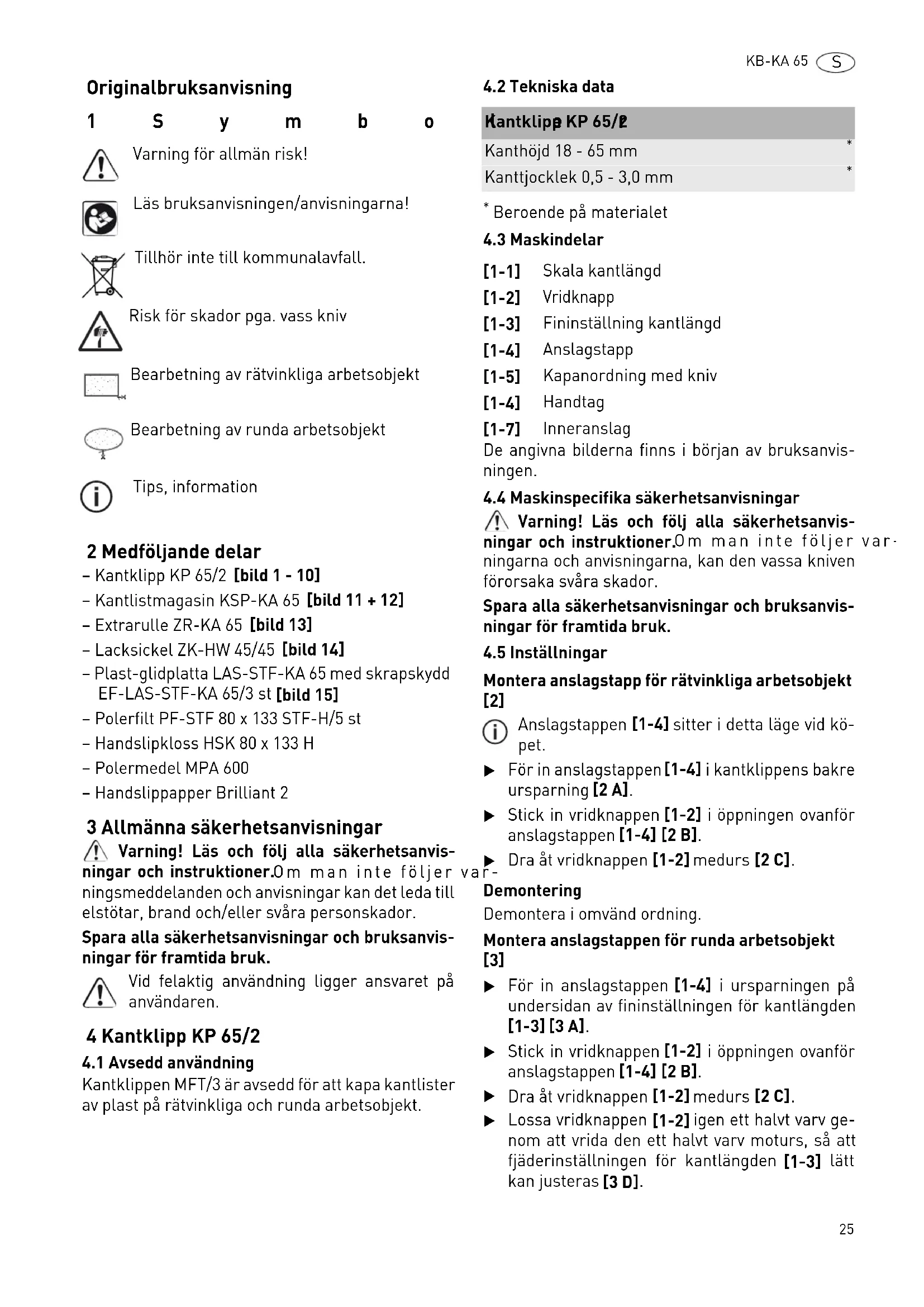

4 Kantklipp KP 65/2

4.1 Avsedd användning

Kantklippen MFT/3 är avsedd för att kapa kantlister av plast på rätvinkliga och runda arbetsobjekt.

4.2 Tekniska data

Kantklipp KP 65/2

Kanthöjd 18 - 65 mm

Kanttjocklek 0,5 - 3,0 mm

* Beroende på materialet

4.3 Maskindelar

[1-1] Skala kantlängd
[1-2] Vridknapp
[1-3] Fininställning kantlängd
[1-4] Anslagstapp
[1-5] Kapanordning med kniv
[1-4] Handtag
[1-7] Inneranslag

De angivna bilderna finns i början av bruksanvisningen.

4.4 Maskinspecifika säkerhetsanvisningar

⚠ Varning! Läs och följ alla säkerhetsanvisningar och instruktioner. Om man inte följer varningarna och anvisningarna, kan den vassa kniven förorsaka svåra skador.

Spara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

4.5 Inställningar

Montera anslagstapp för rätvinkliga arbetsobjekt [2]

i Anslagstappen [1-4] sitter i detta läge vid köpet.
För in anslagstappen [1-4] i kantklippens bakre ursparning [2 A].
▶ Stick in vridknappen [1-2] i öppningen ovanför anslagstappen [1-4] [2 B].
▶ Dra åt vridknappen [1-2] medurs [2 C].

Demontering

Demontera i omvänd ordning.

Montera anslagstappen för runda arbetsobjekt [3]

För in anslagstappen [1-4] i ursparningen på undersidan av fininställningen för kantlängden [1-3] [3 A].
▶ Stick in vridknappen [1-2] i öppningen ovanför anslagstappen [1-4] [2 B].
▶ Dra åt vridknappen [1-2] medurs [2 C].
▶ Lossa vridknappen [1-2] igen ett halvt varv genom att vrida den ett halvt varv moturs, så att fjäderinställningen för kantlängden [1-3] lätt kan justeras [3 D].

S KB-KA 65

Demontering

Demontera i omvänd ordning.

i Serietillverkning: Vid runda arbetsobjekt med samma radie kan kapanordningen med kniv [1-5] ställas in likadant för alla kantlister.

▶ Proceduren "Kapa kantlister" (se kapitel Klippa kantlist på runda arbetsobjekt).
▶ Dra åt vridknappen [1-2] innan kantlisten klipps av.

Positionen för kapanordningen med kniv [1-5] är nu likadant inställd och fixerad för alla kantlister som ska klippas.

▶ Proceduren "Kapa kantlister" (se kapitel Klippa kantlist på runda arbetsobjekt).
▶ Dra åt vridknappen [1-2] innan kantlisten klipps av.

Positionen för kapanordningen med kniv [1-5] är nu likadant inställd och fixerad för alla kantlister som ska klippas.

4.6 Arbeta med verktyget

Klippa kantlist på rätvinkliga arbetsobjekt

Montera anslagstappen [1-4] för rätvinkliga arbetsobjekt (se kapitel Montera anslagstapp för rätvinkliga arbetsobjekt [2]).
▶ Skjut in den utstickande delen av kantlisten i kapanordningen med kniv[1-5] [4].
▶ Tryck kantklippen till anslagstappen [1-4] parallellt mot arbetsobjektet [4].
▶ Tryck ihop handtagen [1-4] och klipp av kantlisten [5].

Varning! Vass kniv! Risk för skador! Stick inte in fingrarna i kapanordningen med kniv [1-5].

Klippa kantlist på runda arbetsobjekt

Montera anslagstappen [1-4] för runda arbetsobjekt (se kapitel Montera anslagstappen för runda arbetsobjekt [3]).
▶ Limma på kantlisten på arbetsobjektet.
▶ Flytta bort apparaten med kantlisten ca 10 framför snittstället.
▶ Applicera lim ända fram till snittstället och låt kantlisten sticka upp från arbetsobjektet, så att kantlisten inte limmas fast på arbetsobjektet [6].
▶ Markera snittstället på kantlisten [6 B].
Låt den utstickande kantlisten löpa över anslagstappen [1-4] och skjut in den i kapanordningen med kniv [1-5] [7].

▶ Tryck kantklippen till anslagstappen [1-4] framifrån mot arbetsobjektet och tryck fast den redan limmade kantlisten mot det inre anslaget [1-7][7].
Placera kantklippen så, att markeringen ligger ungefär vid kapanordningen med kniv [1-5].
Med fininställningen för kantlängden [1-3] går det att exakt justera kantlisten efter markeringen [8].
På skalan för kantlängden [1-1] ser man, om man behöver klippa av mer eller mindre av kantlisten:
- Vrida medurs: kantlisten blir kortare, mer klipps av -
- Vrida moturs: kantlisten blir längre, mindre klipps av+
▶ Om markeringen befinner sig precis bakom kapanordningens kniv [1-5], tryck ihop handtagen [1-4] och klipp av kantlisten [9].

Varning! Vass kniv! Risk för skador! Stick inte in fingrarna i kapanordningen med kniv [1-5].

▶ Efter det att man klippt av den limförsedda kantlisten, fäster man den mot arbetsobjektet till exempel med hjälp av en varmluftspistol.

4.7 Tillbehör

Kapanordning med kniv

Kapanordningen med kniv [1-5] ger ett exakt och rent snitt.

- Använd endast en vass och oskadad kniv.

- Byt ut kniven om den är slö eller skadad.

Byta kniv [10]

▶ Lossa skrivarna med en kryssmejsel [10-1].
▶ Ta bort kniven [10-2].
▶ Håll kvar distansbladet [10-3] i positionen.
▶ Lägg kniven [10-2] över distansbladet [10-3].
▶ Dra åt skruvarna [10-1] med en kryssmejsel.

5Kantlistmagasin KSP-KA 65

Avsedd användning

För säker matning av ömtåliga och tunna kanter i kantlimmaren KA 65.

Säker matning av långa kanter utan skador eller nedsmutsning.

Klarar kantlängder på upp till 8 m (vid en kanttjocklek på 2 mm).

Enkel maskinstyrning även på långa kanter.

6 Extrarulle ZR-KA 65

Avsedd användning

Säker bearbetning av tjocka och spröda fanerkanter – genom större böjradie i kanten.

För kantbearbetning av snäva radier och formdelar.

Ger en extra tryckpunkt för kraftigare tryck mot skivmaterialets kant vid kantlimning.

Putsning av de sista ojämnheterna efter kantfräsningen (plastkanter) utan att arbetsobjektets yta skadas.

Polera bort ojämnheter som uppstått under fräsningen (radierna R1; R1,5 och R2 mm).

Bryta kanter, göra radie och snygga till tunna plastkanter och fasade/gerade kanter (radierna R1; R1,5 och R2 mm).

Lacksickeln styrs perfekt med hjälp av snöret.

Mycket långlivad och slittålig tack vare hårdmetallen.

8 Plast-glidplatta LAS-STF-KA 65 med skrapskydd EF-LAS-STF-KA 65/3 st

Avsedd användning

För användning av kantlimmaren på ömtåliga och högglansiga ytor.

Med StickFix för snabbt och enkelt byte av filtunderlägg.

9 Polerfilt PF-STF 80 x 133 STF-H/5st

Avsedd användning

För polering av högglansiga kanter i kombination med polermedlet MPA 6000 och handslipklossen HSK 80 x 133.

10 Handslipkloss HSK 80 x 133 H

Avsedd användning

Handslipkloss för fasthållning av StickFix slippapper, slipfiberduk och polerfilt med måtten 80 x 133 mm.

11 Polermedel MPA 600

Avsedd användning

Polermedel MPA 600 för polering av högglanskanter med handslipklossen och polerfilt eller en polermaskin från Festool.

12 Handslippapper Brilliant 2

Avsedd användning

Lämpligt slippapper för handslipklossen är Brilliant 2, kornstorlek P 320, för polering av fräsmärken på kanten.

13 Tillbehör

Använd endast tillbehör och förbrukningsmaterial som godkänts av Festool. Se Festool-katalogen eller www.festool.com.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.com/service

Använd bara Festools originalredelar!Art.nr nedan: www.festool.com/service

14 Miljö

Kasta inte apparaten i hushållssoporna! Lämna maskiner, tillbehör och förpackningar till återvinning. Följ gällande nationella föreskrifter.

Information om REACH: www.festool.com/reach

Kapanordning med kniv
