GEBRUIKSAANWIJZING KBKA 65 FESTOOL

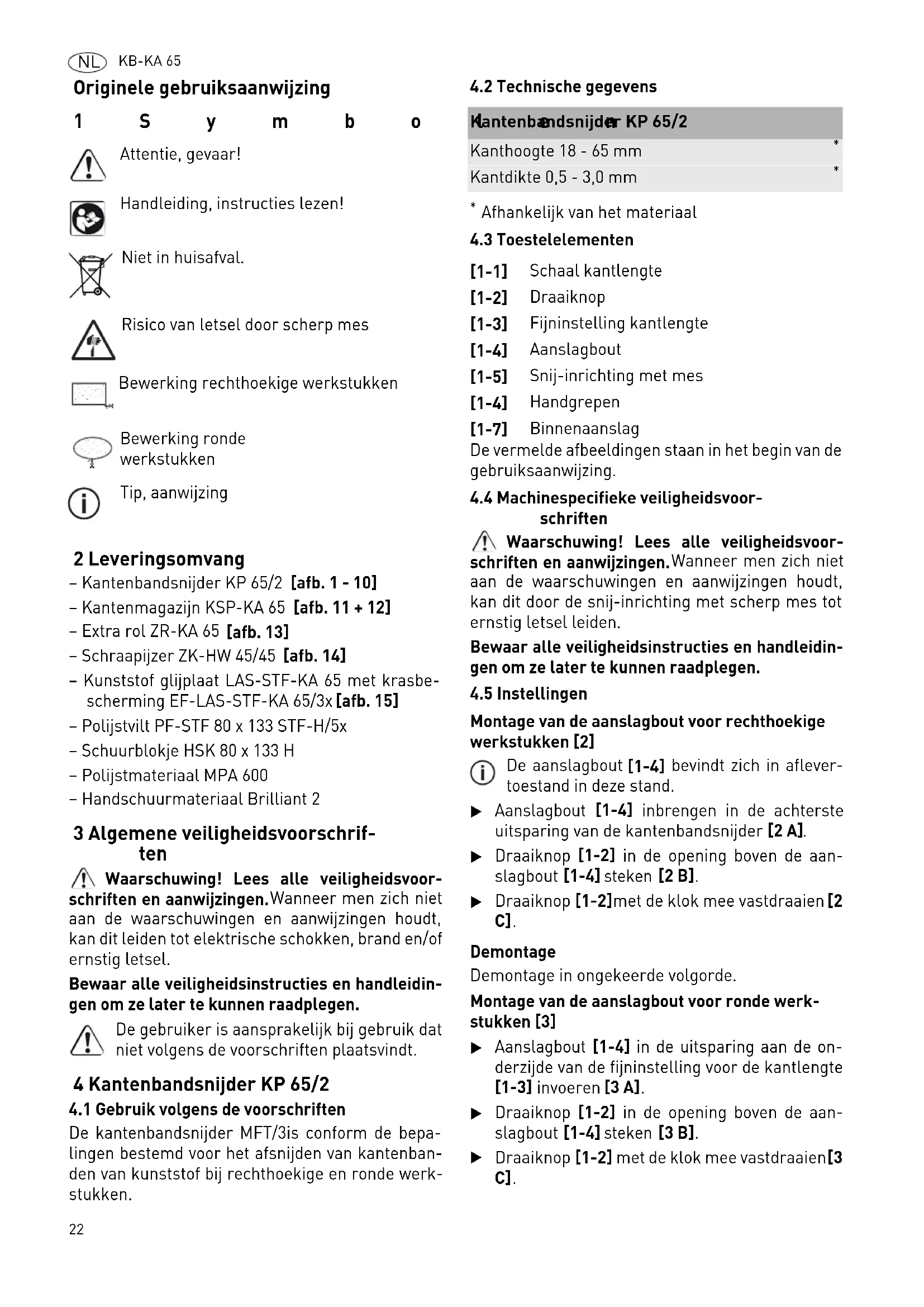

Originele gebruiksaanwijzing

1 S y m b o

Attentie, gevaar!

Handleiding, instructies lezen!

Niet in huisafval.

Risico van letsel door scherp mes

Bewerking rechthoekige werkstukken

Bewerking ronde werkstukken

Tip, aanwijzing

2 Leveringsomvang

• Kantenbandsnijder KP 65/2 [afb. 1 - 10]
• Kantenmagazijn KSP-KA 65 [afb. 11 + 12]
• Extra rol ZR-KA 65 [afb. 13]
• Schraapijzer ZK-HW 45/45 [afb. 14]
• Kunststof glijplaat LAS-STF-KA 65 met krasbescherming EF-LAS-STF-KA 65/3x [afb. 15]
• Polijstvilt PF-STF 80 x 133 STF-H/5x
  – Schuurblokje HSK 80 x 133 H
• Polijstmateriaal MPA 600
• Handschuurmateriaal Brilliant 2

3 Algemene veiligheidsvoorschriften

⚠ Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

4 Kantenbandsnijder KP 65/2

4.1 Gebruik volgens de voorschriften

De kantenbandsnijder MFT/3is conform de bepalingen bestemd voor het afsnijden van kantenbanden van kunststof bij rechthoekige en ronde werkstukken.

Kantenbandsnijder KP 65/2

Kanthoogte 18 - 65 mm

Kantdikte 0,5 - 3,0 mm

* Afhankelijk van het materiaal

4.3 Toestelelementen

[1-1] Schaal kantlengte
[1-2] Draaiknop
[1-3] Fijninstelling kantlengte
[1-4] Aanslagbout
[1-5] Snij-inrichting met mes
[1-4] Handgrepen
[1-7] Binnenaanslag

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

4.4 Machinespecifieke veiligheidsvoorschriften

⚠ Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit door de snij-inrichting met scherp mes tot ernstig letsel leiden.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

4.5 Instellingen

Montage van de aanslagbout voor rechthoekige werkstukken [2]

De aanslagbout [1-4] bevindt zich in aflever-toestand in deze stand.

▶ Aanslagbout [1-4] inbrengen in de achterste uitsparing van de kantenbandsnijder [2 A].
▶ Draaiknop [1-2] in de opening boven de aan-slagbout [1-4] steken [2 B].
▶ Draaiknop [1-2]met de klok mee vastdraaien [2C].

Demontage

Demontage in ongekeerde volgorde.

Montage van de aanslagbout voor ronde werk- stukken [3]

Aanslagbout [1-4] in de uitsparing aan de onderzijde van de fijninstelling voor de kantlengte [1-3] invoeren [3 A].
▶ Draaiknop [1-2] in de opening boven de aan-slagbout [1-4] steken [3 B].
▶ Draaiknop [1-2] met de klok mee vastdraaien[3 C].

Draaiknop [1-2] met een halve draai tegen de klok in weer loszetten, zodat de fijninstelling voor de kantlengte [1-3] gemakkelijk kan worden bewogen [3 D].

Demontage

Demontage in ongekeerde volgorde.

i Seriefabricage: Bij ronde werkstukken met dezelfde radius kan de stand van de snij-inrichting met mes [1-5] voor alle kantenbanden gelijk worden ingesteld.

▶ Werkwijze „kantenband afsnijden“ (zie hoofdstuk Kantenband afsnijden bij ronde werkstukken).
▶ Draaiknop [1-2] vastdraaien voordat het kan- tenband wordt afgesneden.

De stand van de snij-inrichting met mes[1-5] is nu voor alle andere kantenbanden gelijk ingesteld en vastgezet.

▶ Werkwijze „kantenband afsnijden“ (zie hoofdstuk Kantenband afsnijden bij ronde werkstukken).
▶ Draaiknop [1-2] vastdraaien voordat het kan- tenband wordt afgesneden.

De stand van de snij-inrichting met mes[1-5] is nu voor alle andere kantenbanden gelijk ingesteld en vastgezet.

4.6 Werken met het apparaat

Kantenband afsnijden bij rechthoekige werkstukken

Aanslagbout [1-4] monteren voor rechthoekige werkstukken (zie hoofdstuk Montage van de aanslagbout voor rechthoekige werkstukken [2]).
▶ De uitstekende kantenband tussen de snij-inrichting met mes [1-5] schuiven [4].
▶ De kantenbandsnijder tot aan de aanslagbout [1-4] parallel tegen het werkstuk drukken [4].
▶ De handgrepen [1-4] samendrukken en het kantenband afsnijden [5].

Voorzichtig, scherp mes! Gevaar voor letsel! Vingers niet tussen de snij-inrichting met mes [1-5] houden.

Kantenband afsnijden bij ronde werkstukken

▶ Aanslagbout [1-4]monteren voor ronde werkstukken (zie hoofdstuk Montage van de aanslagbout voor ronde werkstukken [3]).
▶ Kantenband op het werkstuk lijmen.
Ca. 10 cm voor de scheidslijn het apparaat met het kantenband van het werkstuk af bewegen.

▶ Tot de scheidslijn lijm opbrengen en het kantenband van het werkstuk af laten staan, zodat het kantenband niet aan het werkstuk wordt verlijmd [6].
Kantenband op de scheidslijn markeren [6 B].
▶ Het afstaande kantenband over de aanslagbout [1-4] laten lopen en tussen de snij-inrichting met mes [1-5] schuiven [7].
▶ De kantenbandsnijder tot aan de aanslagbout [1-4] van voren tegen het werkstuk drukken en het reeds verlijmde kantenband tegen de binnenaanslag [1-7] laten stoten [7].
▶ De kantenbandsnijder zo positioneren, dat de markering zich ongeveer tussen de snij-inrichting met mes [1-5] bevindt.
▶ Met de fijninstelling voor de kantlengte [1-3] kan het kantenband precies op de markering worden afgesteld [8].

Op de schaal van de kantlengte [1-1] is duidelijk zichtbaar of meer of minder van de kantenband wordt afgesneden:

• Draaibeweging met de klok mee: Kantenband wordt korter, er wordt meer van het kantenband afgesneden -
• Draaibeweging tegen de klok in: Kantenband wordt langer, er wordt minder van het kantenband afgesneden +

▶ Bevindt de markering zich precies achter het mes van de snij-inrichting [1-5], de handgrepen [1-4] samendrukken en het kantenband afsnijden [9].

Voorzichtig, scherp mes! Gevaar voor letsel! Vingers niet tussen de snij-inrichting met mes [1-5] houden.

▶ Na het afsnijden het ingelijmde kantenband bijv. met een föhn op het werkstuk aanbrengen.

4.7 Accessoires

Snij-inrichting met mes

De snij-inrichting met mes [1-5] maakt een precieze en zuivere doorsnijding mogelijk.

• Alleen scherpe en onbeschadigde messen gebruiken.
• Stompe of beschadigde messen vervangen.

Mes vervangen [10]

▶ Met een kruiskopschroevendraaier de schroeven [10-1] losdraaien.
▶ Mes [10-2] verwijderen.
▶ Afstandsplaatjes [10-3] in positie houden.
▶ Mes [10-2] over de afstandsplaatjes [10-3] heen leggen.

▶ Met een kruiskopschroevendraaier de schroeven [10-1] vastdraaien.

5 Kantenmagazijn KSP-KA 65

Gebruik volgens de voorschriften

Voor een veilige toevoer van gevoelige en dunne kanten naar de kantenlijmer KA 65.

Veilige toevoer, ook van lange kanten, zonder beschadiging of verontreiniging.

Kantlengtes van max. 8 m (bij een kantdikte van 2mm) mogelijk.

Eenvoudige machinegeleiding, ook bij lange kan- ten.

6 Extra rol ZR-KA 65

Gebruik volgens de voorschriften

Veilig verwerken van dikke en breekbare fineerkan- ten - door grotere buigradius van de kant.

Voor het bekanten van nauwe radii en vormstukken.

Biedt een extra drukpunt bij het vastlijmen van de kant, voor een sterkere hechting van de kant op het plaatmateriaal.

7 Schraapijzer ZK-HW 45/45

Gebruik volgens de voorschriften

Bepleisteren van de laatste restanten na het frezen van de kant (kunststof kanten) zonder beschadiging van het werkstukoppervlak.

Afvlakken van messlagen als gevolg van het frezen (radii R1; R1,5 en R2 mm).

Kanten breken, radius aanbrengen en reinigen bij dunne kunststofkanten en schuine of verstekkanten (radii R1; R1,5 en R2 mm).

Optimale geleiding van het schraapijzer door de steun op de aangebrachte streng.

Uiterst duurzaam en slijtvast door massief hardmetaal.

8 Kunststof glijplaat LAS-STF-KA 65 met krasbescherming EF-LAS-STF-KA 65/3x

Gebruik volgens de voorschriften

Voor gebruik van de kantenlijmer op gevoelige of hoogglanzende oppervlakken.

Met StickFix voor het snel en eenvoudig vervangen van de viltlaag.

9 Polijstvilt PF-STF 80 x 133 STF-H/5x

Gebruik volgens de voorschriften

Voor het napolijsten van hoogglanskanten in combinatie met polish MPA 6000 en schuurblokje HSK 80 x 133.

10 Schuurblokje HSK 80x133 H

Gebruik volgens de voorschriften

Schuurblokje voor de opname van StickFix schuurschijven, schuurvlies en polijstvilt in de afmetingen 80 x 133 mm.

11 Polijstmateriaal MPA 600

Gebruik volgens de voorschriften

Polijstmateriaal MPA 600 voor het polijsten van hoogglanskanten met het handschurblokje en polijstvilt of een Festool polijstmachine.

12 Handschuurmateriaal Brilliant 2

Gebruik volgens de voorschriften

Passend handschuurmateriaal voor schuurblokje Brilliant 2, korrel P 320, voor het afvlakken van freesmarkeringen op de kant.

13 Accessoires

Alleen door Festool toegelaten accessoires en verbruiksmateriaal gebruiken. Zie Festool-catalogus of www.festool.nl.

Klantenservice en reparatie alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op: www.festool.com/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.com/service

14 Speciale gevaaromschrijving voor het milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Informatie voor REACH:

www.festool.com/reach
